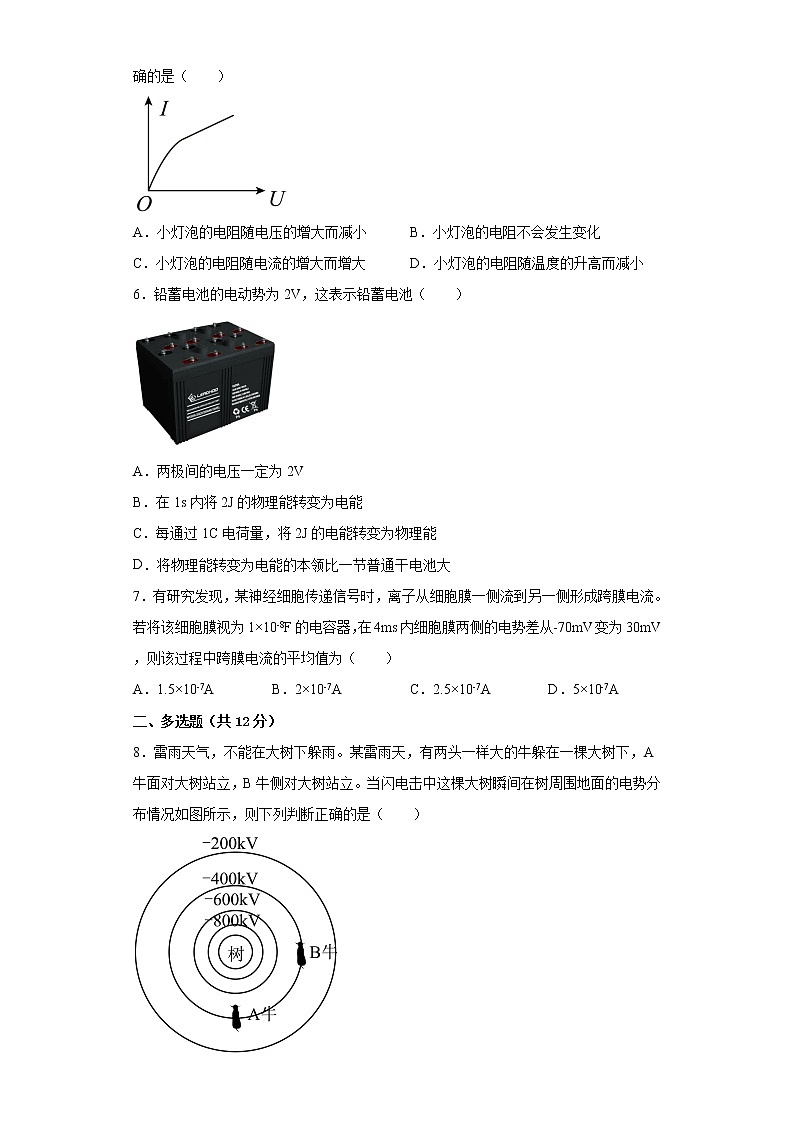

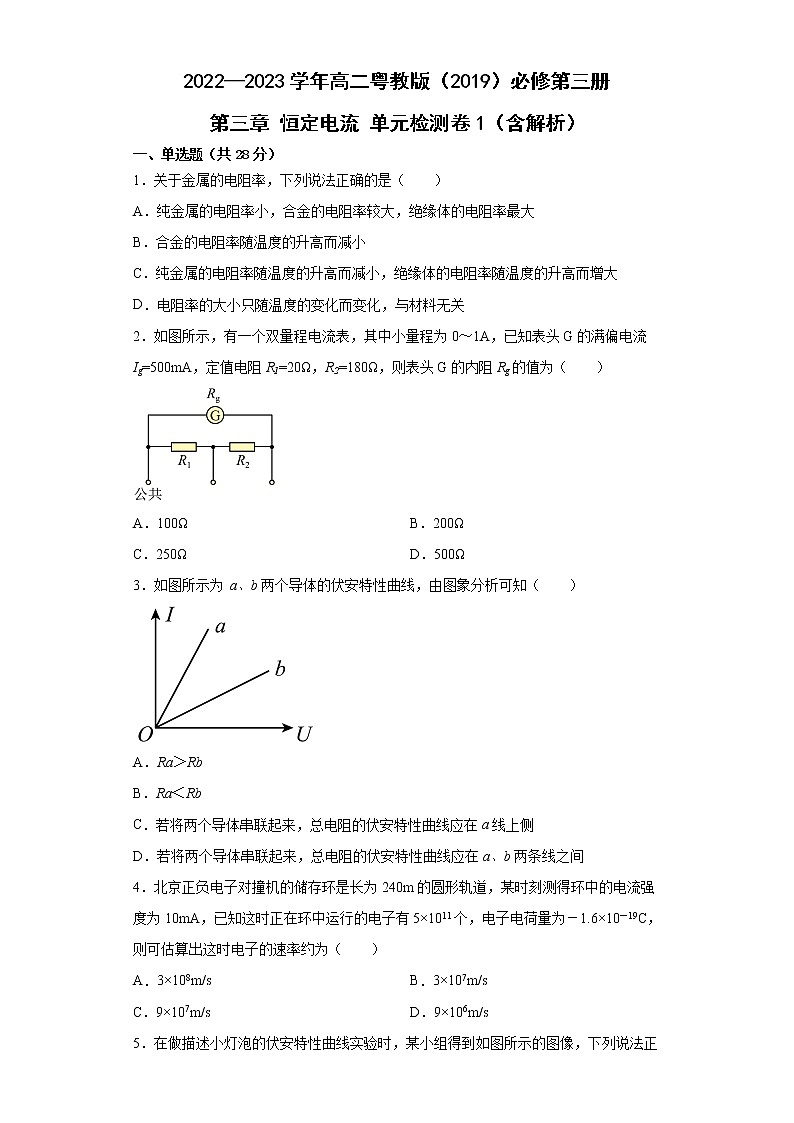

2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷1（含解析）一、单选题（共28分）1．关于金属的电阻率，下列说法正确的是（　　）A．纯金属的电阻率小，合金的电阻率较大，绝缘体的电阻率最大B．合金的电阻率随温度的升高而减小C．纯金属的电阻率随温度的升高而减小，绝缘体的电阻率随温度的升高而增大D．电阻率的大小只随温度的变化而变化，与材料无关2．如图所示，有一个双量程电流表，其中小量程为0～1A，已知表头G的满偏电流Ig=500mA，定值电阻R1=20Ω，R2=180Ω，则表头G的内阻Rg的值为（　　）A．100Ω B．200ΩC．250Ω D．500Ω3．如图所示为 a、b两个导体的伏安特性曲线，由图象分析可知（　　）A．Ra＞RbB．Ra＜RbC．若将两个导体串联起来，总电阻的伏安特性曲线应在a线上侧D．若将两个导体串联起来，总电阻的伏安特性曲线应在a、b两条线之间4．北京正负电子对撞机的储存环是长为240m的圆形轨道，某时刻测得环中的电流强度为10mA，已知这时正在环中运行的电子有5×1011个，电子电荷量为－1.6×10－19C，则可估算出这时电子的速率约为（　　）A．3×108m/s B．3×107m/sC．9×107m/s D．9×106m/s5．在做描述小灯泡的伏安特性曲线实验时，某小组得到如图所示的图像，下列说法正确的是（　　）A．小灯泡的电阻随电压的增大而减小 B．小灯泡的电阻不会发生变化C．小灯泡的电阻随电流的增大而增大 D．小灯泡的电阻随温度的升高而减小6．铅蓄电池的电动势为2V，这表示铅蓄电池（　　）A．两极间的电压一定为2VB．在1s内将2J的物理能转变为电能C．每通过1C电荷量，将2J的电能转变为物理能D．将物理能转变为电能的本领比一节普通干电池大7．有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流。若将该细胞膜视为1×10-8F的电容器，在4ms内细胞膜两侧的电势差从-70mV变为30mV，则该过程中跨膜电流的平均值为（　　）A．1.5×10-7A B．2×10-7A C．2.5×10-7A D．5×10-7A二、多选题（共12分）8．雷雨天气，不能在大树下躲雨。某雷雨天，有两头一样大的牛躲在一棵大树下，A牛面对大树站立，B牛侧对大树站立。当闪电击中这棵大树瞬间在树周围地面的电势分布情况如图所示，则下列判断正确的是（　　）A．A牛前脚位置处电场强度比B牛前脚位置处的大B．A牛前脚位置处电势比B牛前脚位置处的低C．两头牛的前后脚位置之间电压一样大D．通过两头牛的电流一样大9．有甲、乙两导体，甲的横截面积是乙的3倍，而单位时间内通过乙导体横截面的电荷量是甲的3倍。下列说法正确的是（　　）A．通过甲、乙两导体的电流相同B．通过乙导体的电流是甲导体的3倍C．乙导体中自由电荷定向移动的速率是甲导体的3倍D．甲、乙两导体中自由电荷定向移动的速率无法判断10．一根粗细均匀的圆柱形导线，两端加上电压U时，通过导线的电流为I，导线中自由电子定向移动的平均速率为v，若将导线均匀拉长，使它的横截面积变为原来的，再给它两端加上电压，则（　　）A．通过导线的电流为B．通过导线的电流为C．导线中自由电子定向移动速率为D．导线中自由电子定向移动速率为v三、实验题（共15分）11．某同学用如图甲所示的电路测量一段总阻值约为10Ω的均匀电阻丝的电阻率ρ。在a和b之间接入该电阻丝，并紧靠电阻丝放一刻度尺，金属夹P夹在电阻丝上，沿电阻丝移动金属夹，从而可改变接入电路的电阻丝长度。实验提供的器材有：电池组E（电动势为3.0V，内阻约1Ω）；电流表A1（量程0 ~ 0.6A）；电流表A2（量程0 ~ 100mA）；电阻箱R（0 ~ 99.99Ω）；开关、导线若干。实验操作步骤如下：①用螺旋测微器测出电阻丝的直径d；②根据所提供的实验器材，设计如图甲所示的实验电路并连接电路；③调节电阻箱使其接入电路中的阻值最大，将金属夹夹在电阻丝某位置上；④闭合开关，调整电阻箱接入电路中的阻值，使电流表满偏，记录电阻箱的阻值R和接入电路的电阻丝长度l；⑤改变P的位置，调整______，使电流表再次满偏；⑥重复多次，记录每一次的R和l数据。（1）电流表应选择___________（选填“A1”或“A2”）。（2）步骤⑤中应完善的内容是______。（3）用记录的多组R和l的数据，绘出了如图乙所示图线，截距分别为r和l0，则电阻丝的电阻率表达式为ρ = ___________（用给定的字母表示）。（4）电流表的内阻对本实验结果___________（选填“有”或“无”）影响。12．如图所示为用伏安法测定一个定值电阻的阻值的实验所需的器材实物图，器材规格如下∶A．待测电阻Rx（约100 Ω）；B．直流毫安表（量程0~20 mA，内阻50 Ω）；C．直流电压表（量程0~3 V，内阻5 kΩ）；D．直流电源，电压为6 V（在实物图中用蓄电池的符号代替）；E．滑动变阻器（阻值范围0~15 Ω，允许最大电流1 A）；F.开关1个，导线若干。根据器材规格及实验要求，在本题的实物图上连线。四、解答题（共45分）13．一根镍铬合金丝的两端加8 V的电压，通过它的电流是2 A，它的电阻是多少？若通电时间为50 s，那么有多少库仑的电荷量通过它？如果在它两端加4 V电压，则这根合金丝的电阻是多少？14．导体的电阻率的大小与什么因素有关？15．水为什么能从水池A流到水池B ？16．将一恒定电压U0加在电阻R两端，测得通过R的电流为I0，更换电阻R为2R后，电流减少了0.9A，如果更换成阻值为3R的电阻，通过的电流变为多少？
参考答案1．A【解析】【详解】A．电阻率跟导体的材料有关，是反映材料导电性能好坏的物理量，纯金属的电阻率小，合金的电阻率较大，绝缘体的电阻率最大．A正确；B．合金的电阻率随温度的升高增加量很小或不变，B错误；C．纯金属的电阻率随温度的升高而增大，绝缘体的电阻率随温度的升高而减小，C错误；D．电阻率的大小与温度和材料本身都有关．D错误。故选A。2．B【解析】【详解】当与表头G并联的电阻越大时，量程越小，即当接线柱接公共端与最右边的接线柱时，量程最小，由欧姆定律可知（R1＋R2）（I－Ig）=IgRg代入数据解得Rg=200Ω故选B。3．B【解析】【详解】AB．根据电阻的定义式I-U图线直线的斜率斜率越大，其电阻越小，则由图可知A错误，B正确；CD．若两个导体串联使用时，总电阻大于任一电阻；总电阻的伏安特性曲线应在b的下侧，CD错误。故选B。4．B【解析】【详解】因为其中联立解得故选B。5．C【解析】【详解】ABC．I-U图像中电流随电压的增大而增大，图像的斜率表示电阻的倒数；由图可知，灯泡电阻随电压（电流）的增大而增大，故AB错误，C正确；D．因为电压增大后，发热量高，从而使灯泡的温度升高；而灯泡电阻随温度的升高而增大，D错误。故选C。6．D【解析】【详解】A．当电池不接入外电路时，蓄电池两极间的电压为2V；当电池接入电路时，两极间的电压小于2V，A错误；B．铅蓄电池的电动势为2V，表示非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功为2J，即电能增加2J，与时间无关，B错误；C．根据电动势的定义式可知电路中每通过1C的电荷量，非静电力做功为则电源把2J的化学能转变为电能，C错误；D．电动势表征电源把其他形式的能转化为电能本领强弱，电动势大，转化本领大。一节干电池的电动势为1.5V，则蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）的大，D正确。故选D。7．C【解析】【详解】电势差为-70mV时电荷量为电势差为30mV时电荷量为由于电势差从-70mV变为30mV，则电容器中电荷量线中和后反向充电，则移动的电荷量为则该过程中跨膜电流的平均值为 故选C。8．AB【解析】【详解】A．等差等势面密集的位置电场强度大，可知A牛前脚位置处电场强度比B牛前脚位置处的大，故A正确；B．由图可知：A牛前脚位置处电势为，B牛前脚位置处的电势为，故B正确；C．由图可知B牛前后脚位置之间电压为零，A牛的前后脚位置之间电压大于，故C错误；D．由C选项结合欧姆定律可知，D错误。故选AB。9．BD【解析】【详解】AB．电流的大小等于单位时间内通过导体横截面的电荷量，单位时间内通过乙导体的电荷量是甲导体的3倍，则通过乙导体的电流是甲的3倍，故A错误，B正确；CD．由于I=nqSv，则可得由于甲乙材料未知，甲乙导体单位体积内的自由电荷分子数n未知，则仅根据题中已知条件，无法判断甲、乙两导体中自由电荷定向移动的速率关系，，故C错误，D正确。故选BD。10．AD【解析】【详解】AB．若将导线均匀拉长，使导线的横截面积变为原来的，导线的长度变为原来的2倍，由电阻定律可知导线电阻变为原来的4倍，电压变成原来的2倍，由欧姆定律可知电流为原来的，即通过导线的电流为，故A正确，B错误；CD．由电流的微观表达式单位体积内的电子数不变，电子所带电荷量不变，电流变为原来的，横截面积变为原来的，则导线中自由电子定向移动速率不变仍为v，故D正确，C错误。故选AD。11．     A2     电阻箱R的阻值          无【解析】【详解】（1）[1]当电流表A1接入电路时，电流表满偏时电路中的总电阻为而当电流表A2接入电路时，电流表满偏时电路中的总电阻为可知电流表应选择A2。（2）步骤⑤中应完善的内容是调整电阻箱R的阻值。（3）当每次都是电流表满偏时，外电路的总电阻是恒定值，设为R0，则R + ρ = R0即R = R0 - l由图像可知即ρ = S = （4）若考虑电流表的内阻，则表达式变为R + ρ = R0 - RA因R—l图线的斜率不变，则测量值不变，即电流表的内阻对实验结果无影响。12．【解析】【详解】如图所示，若采用限流式接法，滑动变阻器接入最大阻值时 超过了电流表的量程，不可取，所以采用分压式接法。电流表内阻已知，则采用电流表内接，则实物连线如图所示。13．4 Ω，100 C，4 Ω【解析】【详解】由电阻的定义式得根据导体的电阻由自身决定，如果在它两端加4 V电压，其电阻不变，仍为4 Ω。14．导体的电阻率与导体的材料、温度有关【解析】【分析】【详解】导体的电阻率与导体的材料、温度有关。15．因为水池A比水池B高【解析】【详解】略16．0.6A【解析】【详解】电阻值为R时，由欧姆定律得电阻值为2R时，由题意有解得I0＝1.8A当电阻值为3R时，通过的电流为
