2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷7（含解析）

这是一份2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷7（含解析），共13页。

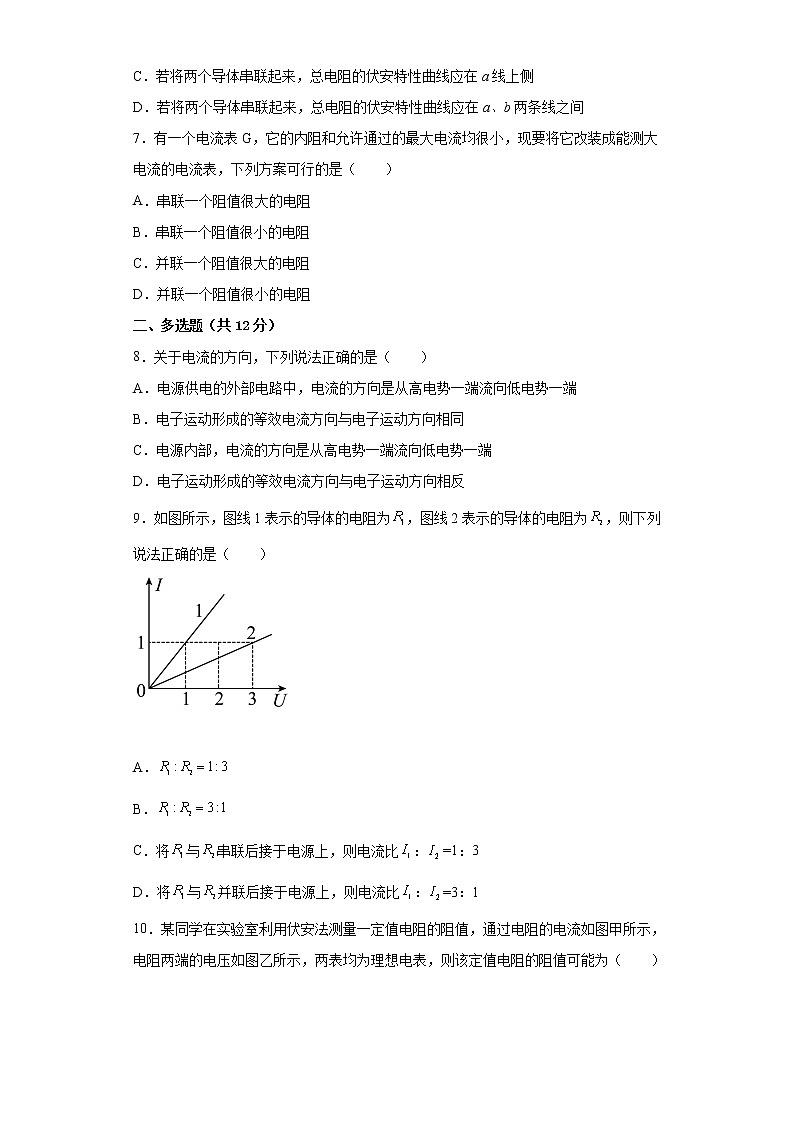

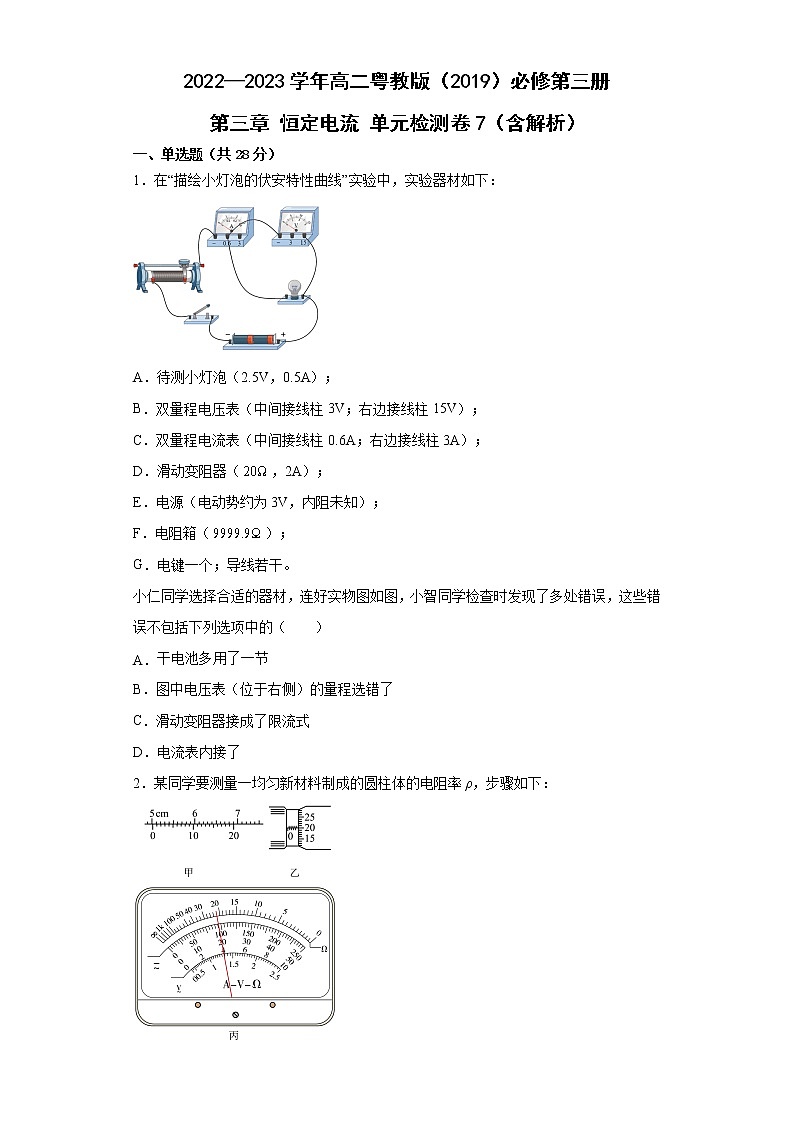

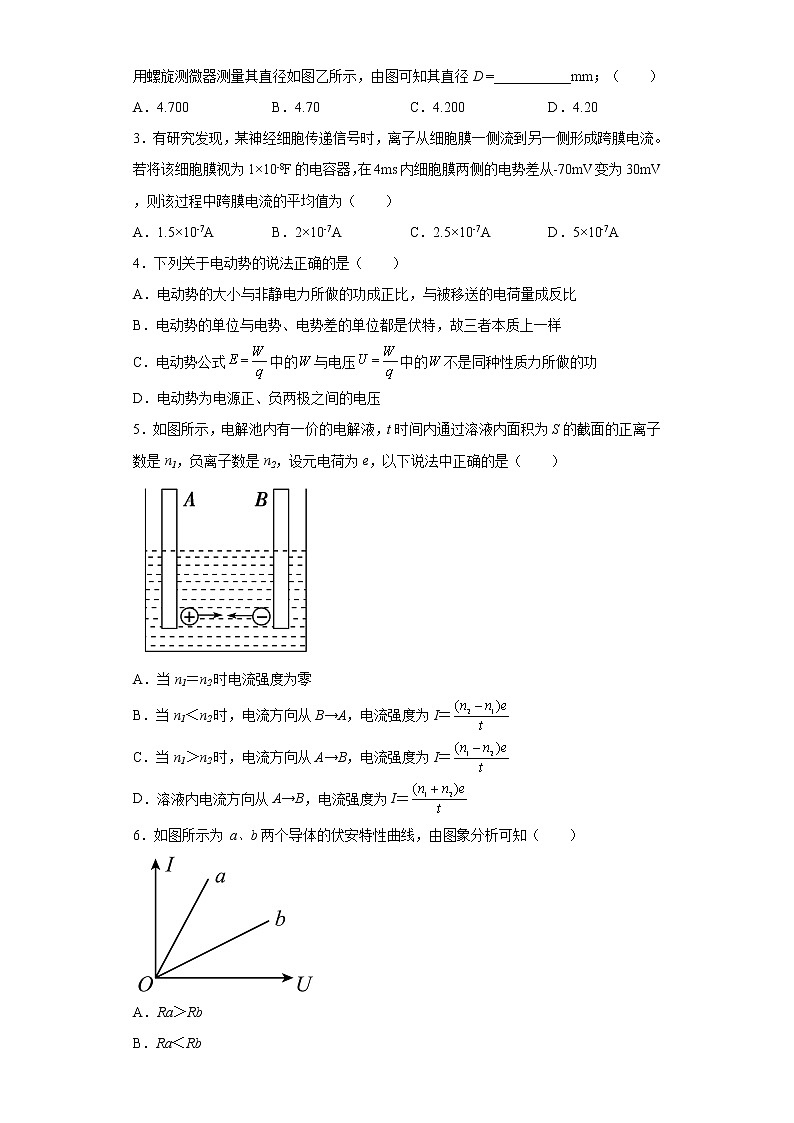

2022—2023学年高二粤教版（2019）必修第三册 第三章 恒定电流 单元检测卷7（含解析）一、单选题（共28分）1．在“描绘小灯泡的伏安特性曲线”实验中，实验器材如下：A．待测小灯泡（2.5V，0.5A）；B．双量程电压表（中间接线柱3V；右边接线柱15V）；C．双量程电流表（中间接线柱0.6A；右边接线柱3A）；D．滑动变阻器（，2A）；E．电源（电动势约为3V，内阻未知）；F．电阻箱（）；G．电键一个；导线若干。小仁同学选择合适的器材，连好实物图如图，小智同学检查时发现了多处错误，这些错误不包括下列选项中的（　　）A．干电池多用了一节B．图中电压表（位于右侧）的量程选错了C．滑动变阻器接成了限流式 D．电流表内接了2．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：用螺旋测微器测量其直径如图乙所示，由图可知其直径D =___________mm；（　　）A．4.700 B．4.70 C．4.200 D．4.203．有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流。若将该细胞膜视为1×10-8F的电容器，在4ms内细胞膜两侧的电势差从-70mV变为30mV，则该过程中跨膜电流的平均值为（　　）A．1.5×10-7A B．2×10-7A C．2.5×10-7A D．5×10-7A4．下列关于电动势的说法正确的是（　　）A．电动势的大小与非静电力所做的功成正比，与被移送的电荷量成反比B．电动势的单位与电势、电势差的单位都是伏特，故三者本质上一样C．电动势公式中的与电压中的不是同种性质力所做的功D．电动势为电源正、负两极之间的电压5．如图所示，电解池内有一价的电解液，t时间内通过溶液内面积为S的截面的正离子数是n1，负离子数是n2，设元电荷为e，以下说法中正确的是（　　）A．当n1＝n2时电流强度为零B．当n1＜n2时，电流方向从B→A，电流强度为I＝C．当n1＞n2时，电流方向从A→B，电流强度为I＝D．溶液内电流方向从A→B，电流强度为I＝6．如图所示为 a、b两个导体的伏安特性曲线，由图象分析可知（　　）A．Ra＞RbB．Ra＜RbC．若将两个导体串联起来，总电阻的伏安特性曲线应在a线上侧D．若将两个导体串联起来，总电阻的伏安特性曲线应在a、b两条线之间7．有一个电流表G，它的内阻和允许通过的最大电流均很小，现要将它改装成能测大电流的电流表，下列方案可行的是（　　）A．串联一个阻值很大的电阻B．串联一个阻值很小的电阻C．并联一个阻值很大的电阻D．并联一个阻值很小的电阻二、多选题（共12分）8．关于电流的方向，下列说法正确的是（　　）A．电源供电的外部电路中，电流的方向是从高电势一端流向低电势一端B．电子运动形成的等效电流方向与电子运动方向相同C．电源内部，电流的方向是从高电势一端流向低电势一端D．电子运动形成的等效电流方向与电子运动方向相反9．如图所示，图线1表示的导体的电阻为，图线2表示的导体的电阻为，则下列说法正确的是（　　） A．B．C．将与串联后接于电源上，则电流比：=1：3D．将与并联后接于电源上，则电流比：=3：110．某同学在实验室利用伏安法测量一定值电阻的阻值，通过电阻的电流如图甲所示，电阻两端的电压如图乙所示，两表均为理想电表，则该定值电阻的阻值可能为（　　） A． B． C． D．三、实验题（共15分）11．用伏安法测电阻，可采用如图所示的（甲）、（乙）两种接法。如所用电压表内阻为5000Ω，电流表内阻为0.5Ω.（1）当测量10Ω左右的电阻时，宜采用________电路；（2）现采用（乙）电路测量某电阻的阻值时，两电表的读数分别为10V、0.5A，则此电阻的测量值为_______Ω，真实值为_______Ω。12．如图甲所示为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I-U关系曲线图。（1）为了通过测量得到如图甲所示I-U关系的完整曲线，在图乙和图丙两个电路中应选择的是图_______，简要说明理由_______ ；（电源电压为9 V，滑动变阻器的阻值为0~150 Ω） （2）在如图丁所示的电路中，电源电压恒为9 V，电流表读数为76 mA，定值电阻R1=250 Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为_______V；电阻R2的阻值为_______Ω。 四、解答题（共45分）13．如图所示的图像所对应的两个金属导体:（1）该直线图像斜率的物理意义是什么？电阻R1∶R2为多少?（2）若两个导体中的电流相等（不为零）时,电压之比U1∶U2为多少?（3）若两个导体中的电压相等（不为零）时,电流之比I1∶I2为多少?14．在某电路中，通过小灯泡灯丝的电流的大小是250mA，问5min的时间内通过灯丝的自由电子的个数有多少？15．有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。求：（1）要把它改装为量程0-3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？（2）要把它改装为量程0-15mA的电流表，要并联多大的电阻？改装后电流表的内阻是多大？16．做电学实验用的铜导线，长度是40cm，横截面积是，它的电阻是多少？一根输电用的铝导线，长度是10km，横截面积是，它的电阻是多少？（铝的电阻率为，铜的电阻率为）
参考答案1．A【解析】【详解】A．由于待测小灯泡的规格为2.5V，而一节干电池的电压为1.5V，故干电池没有多用一节，A符合题意；B．图中电压表（位于右侧）的量程选择了大量程，应该选择小量程，B不符合题意；C．滑动变阻器应该接成分压式，C不符合题意；D．由于待测小灯泡的电阻较小，故电流表分压明显，故电流表应该外接，D不符合题意。故选A。2．A【解析】【详解】螺旋测微器读数是固定刻度读数（0.5mm的整数倍）加可动刻度读数（0.5mm以下的小数），图中读数为故A正确，BCD错误。故选A。3．C【解析】【详解】电势差为-70mV时电荷量为电势差为30mV时电荷量为由于电势差从-70mV变为30mV，则电容器中电荷量线中和后反向充电，则移动的电荷量为则该过程中跨膜电流的平均值为 故选C。4．C【解析】【详解】．根据电动势的定义式，运用了比值法定义，可知与电源内非静电力做的功、通过的电荷量q无关，由电源本身决定，故A错误；B．电动势的单位与电势、电势差的单位都是伏特，但三者本质不一样。电动势反映的是电源内部非静电力做功的能力，故B错误；C．电动势公式中与电压中的不同，前者是非静电力做功，后者是电场力的功，二者不是同种性质力所做的功，故C正确；D．电源的电动势在数值上等于内、外电压之和，电动势在数值上等于电源没有接入外电路时两极间的电压，故D错误。故选C。5．D【解析】【详解】电流的方向与正离子定向移动方向相同，则溶液内电流方向从A到B，t时间内通过通过溶液截面S的电荷量为则根据电流的定义式可得ABC错误，D正确。故选D。6．B【解析】【详解】AB．根据电阻的定义式I-U图线直线的斜率斜率越大，其电阻越小，则由图可知A错误，B正确；CD．若两个导体串联使用时，总电阻大于任一电阻；总电阻的伏安特性曲线应在b的下侧，CD错误。故选B。7．D【解析】【详解】将电流表G改装成大量程电流表，需要分流，则需并联一个电阻。根据欧姆定律可知，并联电阻越小，分流的电流越大，改装的电流表量程越大，故应该并联一个阻值很小的电阻，选D。8．AD【解析】【详解】AC．在电源的外部电路中，电流从正极流向负极，在电源内部，电流从负极流向正极，电源正极电势高于负极电势，A正确，C错误；BD．电子带负电，电子运动形成的等效电流方向与电子运动的方向相反，B错误，D正确；故选AD。9．AD【解析】【详解】A B．图像斜率表示电阻的倒数，由图像可知图线1和图线2斜率之比为3:1，所以。A正确，B错误；C． 将与串联后接于电源上，则电流比：=1:1，C错误；D．根据欧姆定律将与并联后接于电源上，则电流比D正确。故选AD。10．BC【解析】【详解】由于题中没有给出电压表电流表的量程，所以电压表读数为或，电流表的读数为或，根据欧姆定律，定值电阻的阻值可能为故BC正确，AD错误。故选BC。11．     乙     20     20.08【解析】【分析】【详解】（1）[1]当测量10Ω左右的电阻时，因为减小误差，则宜采用乙电路；（2）[2]现采用乙电路测量某电阻的阻值时，两电表的读数分别为10V、0.5A，则此电阻的测量值为[3]真实值为12．     乙     实验要求电流或电压从零调起，所以变阻器应采用分压式接法，故选择图乙     5.6     85.0【解析】【详解】（1）[1][2]应选择图乙，理由是根据I-U图象可知，实验要求电流或电压从零调起，所以变阻器应采用分压式接法，故选择图乙；（2）[3]热敏电阻和R2串联后与R1并联，电流表测量干路电流，已知电源电压和R1的电阻可求出流经它的电流为又因为电流表示数为76mA，所以通过热敏电阻的电流为I2=76mA-36mA=40mA从图中可以看出当通过热敏电阻的电流为40mA时，热敏电阻两端的电压为5.6V；[4]故R2的阻值为13．（1）表示电阻阻值的倒数，3：1；（2）3：1；（3）1：3【解析】【详解】（1）因为在I﹣U图象中R=所以直线图像斜率的物理意义是表示电阻阻值的倒数，故可得R1：R2=3：1（2）由欧姆定律得U1=I1R1U2=I2R2由于I1=I2，则U1：U2=R1：R2=3：1（3）由欧姆定律得由于U1=U2，则I1：I2=R2：R1=1：314．【解析】【详解】已知根据公式可得每电荷量相当于个电子所带的电荷量，所以75C电荷量相当的电子数为15．（1）990Ω，1000Ω；（2）2.5Ω，2Ω【解析】【详解】（1）把电流表改装成量程0-3V的电压表，串联的电阻大小为电压表内阻为故要把它改装为量程0-3V的电压表，要串联990Ω的电阻，改装后电压表的内阻为1000Ω。（2）把电流表改装为量程0-15mA的电流表，并联的电阻大小为内阻为故要把它改装为量程0-15mA的电流表，要并联2.5Ω的电阻，改装后电流表的内阻为2Ω。16．，【解析】【详解】根据电阻定律可得可得铜导线的电阻为铝导线的电阻为故铜导线的电阻为，铝导线的电阻为。
