广东省广州市天河区2022年中考物理二模试卷及答案

这是一份广东省广州市天河区2022年中考物理二模试卷及答案，共20页。试卷主要包含了单选题，作图题，填空题，综合题，实验题等内容，欢迎下载使用。

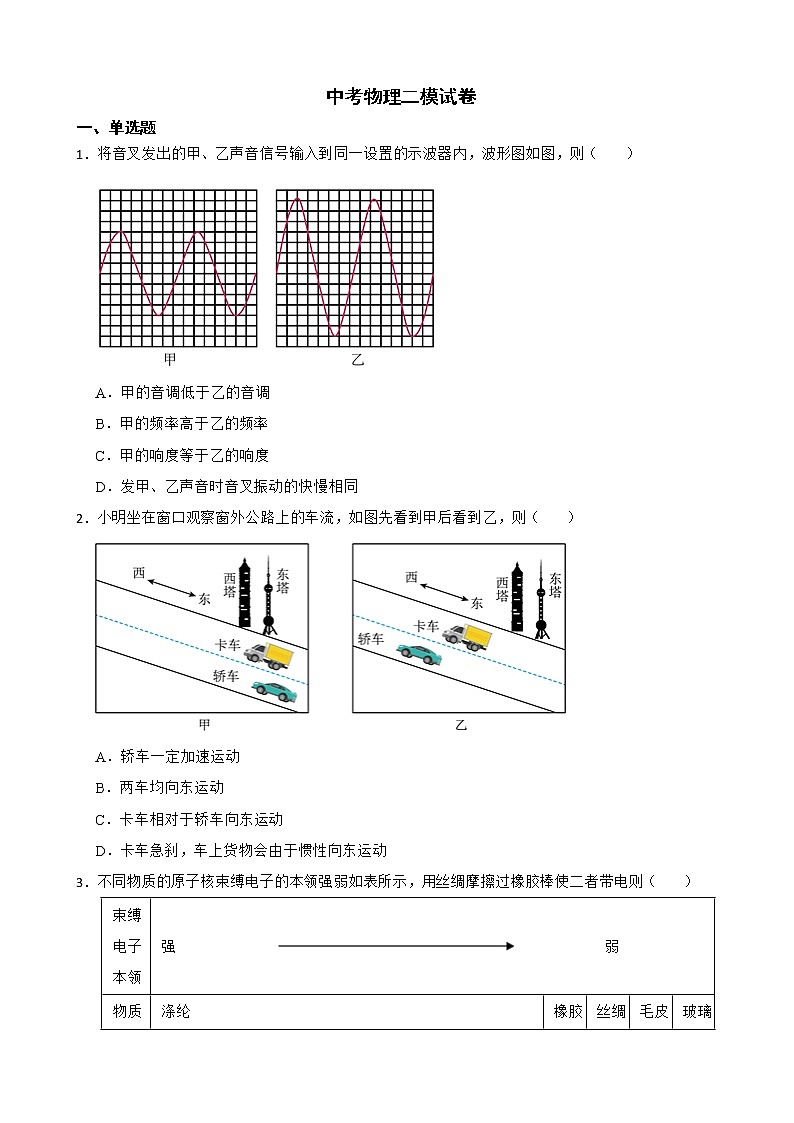

 中考物理二模试卷
一、单选题
1．将音叉发出的甲、乙声音信号输入到同一设置的示波器内，波形图如图，则（　　）

A．甲的音调低于乙的音调
B．甲的频率高于乙的频率
C．甲的响度等于乙的响度
D．发甲、乙声音时音叉振动的快慢相同
2．小明坐在窗口观察窗外公路上的车流，如图先看到甲后看到乙，则（　　）

A．轿车一定加速运动
B．两车均向东运动
C．卡车相对于轿车向东运动
D．卡车急刹，车上货物会由于惯性向东运动
3．不同物质的原子核束缚电子的本领强弱如表所示，用丝绸摩擦过橡胶棒使二者带电则（　　）
束缚电子本领
强 弱
物质名称
涤纶
橡胶
丝绸
毛皮
玻璃
A．丝绸带正电
B．摩擦时，橡胶棒失去电子
C．被橡胶棒排斥的物体一定带正电
D．被橡胶棒吸引的物体一定带负电

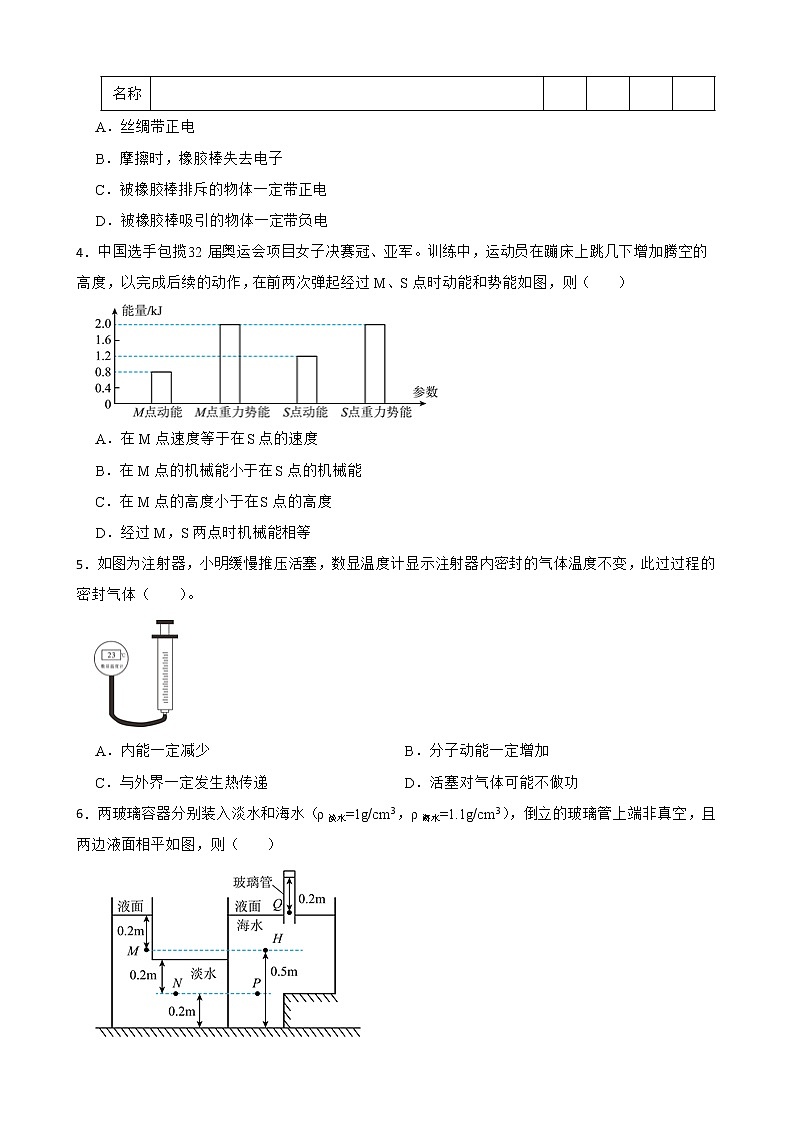

4．中国选手包揽32届奥运会项目女子决赛冠、亚军。训练中，运动员在蹦床上跳几下增加腾空的高度，以完成后续的动作，在前两次弹起经过M、S点时动能和势能如图，则（　　）

A．在M点速度等于在S点的速度
B．在M点的机械能小于在S点的机械能
C．在M点的高度小于在S点的高度
D．经过M，S两点时机械能相等
5．如图为注射器，小明缓慢推压活塞，数显温度计显示注射器内密封的气体温度不变，此过过程的密封气体（　　）。

A．内能一定减少 B．分子动能一定增加
C．与外界一定发生热传递 D．活塞对气体可能不做功
6．两玻璃容器分别装入淡水和海水（ρ淡水=1g/cm3，ρ海水=1.1g/cm3），倒立的玻璃管上端非真空，且两边液面相平如图，则（　　）

A．H点压强比P点大 B．M，N点压强相等
C．P，N点压强相等 D．M点压强比Q点大

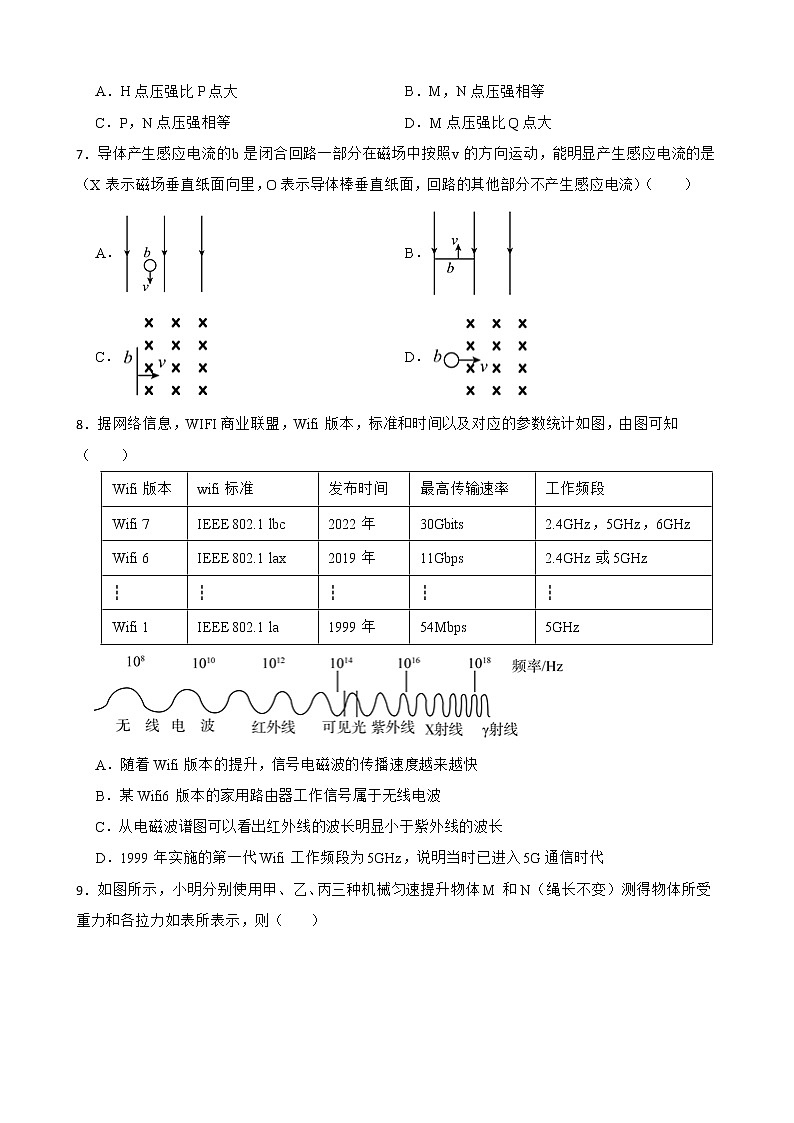

7．导体产生感应电流的b是闭合回路一部分在磁场中按照v的方向运动，能明显产生感应电流的是（X表示磁场垂直纸面向里，O表示导体棒垂直纸面，回路的其他部分不产生感应电流）（　　）
A． B．
C． D．
8．据网络信息，WIFI商业联盟，Wifi版本，标准和时间以及对应的参数统计如图，由图可知（　　）
Wifi版本
wifi标准
发布时间
最高传输速率
工作频段
Wifi 7
IEEE 802.1 lbc
2022年
30Gbits
2.4GHz，5GHz，6GHz
Wifi 6
IEEE 802.1 lax
2019年
11Gbps
2.4GHz或5GHz
┇
┇
┇
┇
┇
Wifi 1
IEEE 802.1 la
1999年
54Mbps
5GHz

A．随着Wifi版本的提升，信号电磁波的传播速度越来越快
B．某Wifi6版本的家用路由器工作信号属于无线电波
C．从电磁波谱图可以看出红外线的波长明显小于紫外线的波长
D．1999年实施的第一代Wifi工作频段为5GHz，说明当时已进入5G通信时代
9．如图所示，小明分别使用甲、乙、丙三种机械匀速提升物体M 和N（绳长不变）测得物体所受重力和各拉力如表所表示，则（　　）

GM
GN
F甲
F乙
F丙
5N
9N
10N
12N
4N
A．甲的机械效率比乙的小
B．使用图乙滑轮提升N时省力
C．甲、丙的机械效率相等且大于乙的
D．甲的机械效率比丙的小
10．用压力计（可以测量压力大小的仪器）把一实心木块M（体积不变，密度小于水）压入水中完全浸没，如图所示M处于静止状态。下列选项中能正确反映压力计示数F和水温t关系的是（　　）

A． B．
C． D．
二、作图题
11．容器壁突出的P点发出的一束光经过水面反射，在另一侧形成光斑Q。
①画出P点经水面所成的像；
②画出这束光到水面的入射光线、反射光线，大致画出折射光线。

12．如图甲是一床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制插座的开关。请在图乙中将电路图连接完整，要求符合安全用电原则。

三、填空题
13．如图所示，物体PQ放在凸透镜前，0cm处为透镜光心，PQ发出的光线a和b平行于主光轴。

①画出光线a经过透镜后的光线，以及P点发出的经过光心前和光心后的光线；　 　
②PQ经透镜所成像的性质是　 　 ；（选填“倒立缩小的实像”、“倒立放大的实像”或“正立放大的虚像”）
③要使光线b经凸透镜后的光线经过K点，应　 　 。（选填“向右移动透镜”、“向左移动PQ”“向左移动透镜”）
14．
（1）实心固体甲和液体乙质量和体积的关系如图，则甲的密度为　 　 ，若将甲材料的实心物块完全浸没在乙液体中，静止释放物块（其密度不变）后它会　 　（选填“悬浮”“上浮”“下沉”）；
（2）感压纸受到的压强达到可测最小值时才变色，颜色深浅能显示压强分布，可用于运动鞋鞋底花纹的设计研究，表格是某款感压纸的参数。人体重为75kg，总鞋底面积约250cm2，该人静止立于水平的4LW型号的感压纸上，对纸压强为　 　N/cm2，该压强　 　此型号感压纸可测最少值（选填“大于”“小于”“等于”）。（1MPa=1×106Pa，g=10N/kg）

型号
测量范围（MPa）
款式
适用温度
5LW

双片
20--35
4LW

3LW

15．小明设计一种测力尺，均匀描画力的刻度贴在杆秤上，悬挂秤钩点O为0刻度如图甲，如图乙以O为支点，使用时秤钩钩住固定物，人用F力提拉环，移动秤陀，使得杆秤处于水平静止状态，读出刻度上力的读数即为此时F力测量结果（秤杆质量不计）。

（1）小明挂上秤砣置于拉环处，使装置水平平衡，此时装置为　 　（选填“等臂”费力”“省力”）杠杆，则秤砣重力为　 　N.
（2）小明某次测得的力为140N，请标注此时秤悬挂点A并画出A点拉力的力臂；
16．两个容器内装有同种液体甲、乙，2m甲=m乙，分别燃烧不同的燃料A、B对容器加热如图1，甲、乙温度随加热时间变化的图像如图2，从0s到60s消耗的燃料A、B质量2mA=mB，根据比热公式　 　和热值公式　 　，若燃料完全燃烧，且被液体吸收热量与燃料放出热量的效率相等，则燃料的热值关系为qA　 　qB（选填“＞”“＝”“<”），依据为　 　

四、综合题
17．重为3N的物块A内含遥控电磁铁，A在电磁铁磁力作用下紧贴竖直铁板，如图1，用竖直向上的5N的拉力F拉A向上运动，0~6s内A的路程随时间变化图象如图2所示，磁力和拉力F作用10s后均撤去（g=10N/kg）。

（1）在图3中作出6~10s内A的速度随时间变化图像（不用写出计算过程）；
（2）求0~10sA所受的摩擦力；
（3）求0~4s拉力F对A做的功　 　以及做功的功率　 　；
（4）二力刚撤去时，A的运动状态情况是　 　（选填“静止”“向上运动”“向下运动”），在方框内作出物体A此后的受力示意图　 　（用·表示A）。
18．某次实验中，小明同学连接如图所示电路。

①请根据实物图在方框内画出对应的电路图　 　；
②小明进行了实验，电表读数及已知数据分别记录如表，求R2的阻值　 　。
　
　
电压表读数
电流表读数
R1
R2
操作
闭合S1和S2
2.0V
0.24A
50Ω
待求
19．下表为某款电炉的铭牌，小明做出模拟电路如图，R1、R2均为电阻丝，流过R1电流为I，已知R1=44欧姆，求：
①处于低温裆时，　 　（选填“S2闭合”“S1断开”“S2断开”并说明依据）；
②电炉在低温档正常工作时，流过R1电流I=　 　A，电炉在高温档正常工作1min产生的热能是　 　J；
③若调节开关发现只能在低温档正常工作，不能在高温档工作，原因是　 　（选填“R2短路”“R1断路”“S2断路”）。

额定电压
220V
额定功率
高温档
看不清
低温档
440W
电源频率
50Hz
五、实验题
20．小明想探究保温瓶的保温性能（温度降低快慢程度）和所装热水量多少的定量关系，现有同种保温瓶多个，热水充足可取用，有手表可用于计时（设定时间6小时），请帮助小明设计实验方案。
（1）实验所需其它器材；
（2）设计记录数据的表格；
（3）实验步骤（可画图或文字表述）。

答案解析部分
1．【答案】D
【解析】【解答】ABD．对比甲、乙两图可知，甲、乙在相同时间内，振动的次数相同，因此它们振动的快慢相同，即振动频率是相同的，音调由频率决定，所以甲、乙音调是相同的，AB不符合题意，D符合题意；
C．甲图的波形振幅相对较小，乙图中的振幅较大，振幅决定响度大小，所以甲的响度比乙的响度小，C不符合题意。
故答案为：D。

【分析】乐音的三个特征：音调、响度、音色。(1)音调：是指声音的高低，它与发声体的频率有关系。(2)响度：是指声音的大小，跟发声体的振幅、声源与听者的距离有关系。（3）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。
2．【答案】C
【解析】【解答】AB．由图示知，卡车和轿车相对两座塔都有向西的位置变化，所以两车都向西运动。且轿车在相同时间内通过的距离比卡车的大，所以轿车运动的速度比卡车的大。若卡车向西匀速运动，则轿车向西加速运动或匀速运动，但匀速运动时，速度比卡车的快；卡车向西减速运动，轿车可能是加速、匀速或减速运动。AB不符合题意；
C．以轿车为参照物，卡车有向东的位置变化，所以卡车相对于轿车是向东运动，C符合题意；
D．卡车急刹时，车上的货物由于惯性会保持原来的运动状态向前运动，所以是向西运动的，D不符合题意。
故答案为：C。

【分析】判断一个物体是否是运动的还是静止的，关键是看被研究的物体与所选的标准即参照物之间的相对位置知否发生了改变。如果发生改变，则次物体是运动的，如果没发生改变，则此物体是静止的。
3．【答案】A
【解析】【解答】AB．由表中束缚电子本领的强弱顺序可知，橡胶比丝绸束缚电子能力强，当丝绸摩擦过橡胶棒时，丝绸易失去电子而带正电，橡胶棒得到电子而带负电，A符合题意，B不符合题意；
C．用丝绸摩擦过的橡胶棒带负电，根据电荷间的作用规律可知，被橡胶棒排斥的物体一定带负电，C不符合题意；
D．用丝绸摩擦过的橡胶棒带负电，由于带电体可以吸引轻小物体，被橡胶棒吸引的物体可能带正电或不带电，D不符合题意。
故答案为：A。

【分析】由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电。
异种电荷相互吸引；带电体能够吸引轻小的不带电物体。
4．【答案】B
【解析】【解答】A．动能大小与质量和速度有关，在质量不变时，速度越小，动能越小。由图知，M点的动能小于S点的动能，故在M点速度小于在S点的速度，A不符合题意；
BD．动能与势能统称机械能。M点和S点重力势能相同，而M点的动能小于S点的动能，故在M点的机械能小于在S点的机械能，B符合题意，D不符合题意；
C．重力势能与质量和高度有关，因质量不变，M点和S点重力势能相同，故M点的高度等于在S点的高度，C不符合题意。
故答案为：B。

【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
5．【答案】C
【解析】【解答】A．缓慢推压活塞，活塞的机械能转化为筒内气体的内能，但是数显温度计显示注射器内密封的气体温度不变，可以推断气体内能不可能减小，A不符合题意；
B．数显温度计显示注射器内密封的气体温度不变，分子动能大小与温度有关，故分子动能不变，B不符合题意；
C．推压活塞，此过过程的密封气体内能一定增大，但是数显温度计显示注射器内密封的气体温度不变，说明筒内气体与外界一定发生热传递，C符合题意；
D．缓慢推压活塞，活塞的机械能转化为筒内气体的内能，活塞对气体一定做功，D不符合题意。
故答案为：C。

【分析】内能的大小与质量、温度、状态等因素有关；对物体做功，物体的内能会增大。物体的温度越高，分子无规则运动变快，分子动能变大。
6．【答案】D
【解析】【解答】深度是自由液面都被研究点的竖直距离。由图可知，淡水和海水的液面等高。
A．H、P两点处于同种液体中，液体密度相同，深度关系为hH B．M、N两点处于同种液体中，液体密度相同，深度关系为hM C．由图可知，P、N两点的深度相同，由于ρ淡水<ρ海水，根据p=ρgh可知，P点压强大，N点压强小，C不符合题意；
D．Q点在海水表面处，玻璃管内气体产生的压强与0.2m海水产生的压强之和与大气压相等，所以Q点受到的压强为零；而M点在淡水下0.2m处，故M点压强不为零，即M点压强大于Q点，D符合题意。
故答案为：D。

【分析】根据液体压强公式p=ρgh可知液体密度越大，深度越深，压强越大，据此分析各点压强；Q点压强等于大气压强减去Q点到容器中液面这段液柱所产生的压强；M点的压强等于大气压强与水面到M点的深度所产生的压强之和。
7．【答案】C
【解析】【解答】闭合电路一部分导体在磁场中做切割感线运动时，导体中会产生感应电流。
AB．导体棒运动时均没有切割感线，故没有产生感应电流，AB不符合题意；
C．磁场垂直纸面向里，导体棒b水平向右运动，导体棒切割磁感线，产生感应电流，C符合题意；
D．磁场垂直纸面向里，导体棒b垂直纸面，导体棒b水平向右运动，没有切割磁感线，不产生感应电流，D不符合题意；
故答案为：C。

【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动。
8．【答案】B
【解析】【解答】A．上网用的Wifi是电磁波，电磁波在空气中的传播速度约为3×108m/s，A不符合题意；
B．WiFi利用了电磁波中的微波技术进行信息传输，B符合题意；
C．从电磁波谱图中可以得到红外线的频率小于紫外线的频率，C不符合题意；
D.5G是“第五代移动通信技术”的简称，其最显著的特征之一为具有超高速的数据传播速率。5G信号一般采用3300MHz～5000MHz频段的无线电波，D不符合题意。
故答案为：B。

【分析】电磁波的传播速度大小与频率无关；电磁波的频率越高，波长越短。
Wifi是利用电磁波来传递信息的；工作在5G频段上的不一定是5G通讯。
9．【答案】D
【解析】【解答】A．设甲、乙中重物上升的高度均为h，则由表中数据可得，甲的机械效率为
因乙中动滑轮上有三股绳子承重，故由表中数据可得，乙的机械效率为
故可知甲的机械效率比乙的大，A不符合题意；
B．由表中数据可知，使用图乙滑轮提升N时，绳子自由端的拉力F乙大于物体N的重力GN，故可知使用图乙滑轮提升N时不省力，B不符合题意；
CD．由图丙中及表中数据可知，使用斜面提升物体M时所做的总功为W总=F丙s=4N×5m=20J
所做的有用功为W有=GMh=5N×3m=15J
故丙的机械效率为
故可知甲的机械效率比丙的小，C不符合题意，D符合题意。
故答案为：D。

【分析】根据计算出甲、乙两图中的机械效率；根据η=以及L与h的关系表示出丙图的机械效率，然后进行比较；根据拉力的大小、物体重力分析是否省力。
10．【答案】B
【解析】【解答】水的密度随温度变化的图象为

由图象知水温从0℃升到15℃时，水的密度先变大再变小，到15℃时最小；金属块M的体积不变，且浸没在水中，则它排开水的体积不变，根据F浮=ρ液gV排可知，M受到的浮力先变大再变小，根据F浮=G+F可知，测力计示数F先变大再变小，到15℃最大，B符合题意。
故答案为：B。

【分析】水温从0℃升到15℃时，水的密度先变大再变小；根据F浮=ρ液gV排分析出浮力的变化，再根据称重法F浮=G-F分析弹簧测力计示数的变化。
11．【答案】解：如图所示：

【解析】【解答】水面相当于平面镜，根据平面镜成像的特点可知，P点经水面所成的像关于水面对称，由此画出P点的对称点P'即为P点经水面所成的像。连接P'Q与水面的交点O即为从P点发出的光线的入射点，OQ为反射光线，连接PO即为入射光线。由光的折射特点可知，当光线从空气入射进水中时，折射角小于入射角，由此画出折射光线。如图所示


【分析】由平面镜成像特点知，像与物关于平面镜对称，由此画出P的像点；根据反射光线的反向延长通过像点作出反射光线，根 据光从空气中斜射入水中时，折射角小于入射角作出折射光线。
12．【答案】解：如图所示：

【解析】【解答】其中S1为旋钮开关，单独控制台灯的通断和亮度，则开关S1与灯泡串联，其中火线先接开关S1，再接灯泡，最后接零线；S2为单独控制插座的开关，故火线出来先接开关S2，再接插座，其中三孔插座要按照“左零右火上接地”的原则连线，电路图如图所示：


【分析】灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；S2为单独控制电视插座的开关，则S2应与电视插座串联。
13．【答案】；正立放大的虚像；向左移动透镜
【解析】【解答】①由凸透镜的折射规律可知，平行于主光轴的光线经凸透镜折射后，经过凸透镜的焦点射出，故由图中可知，凸透镜的焦距为20cm，经过凸透镜的光心的光线，其传播方向不变，由此画出光线a经过透镜后的光线，以及P点发出的经过光心前和光心后的光线如下图所示

②由图中可知，PQ到凸透镜的距离为15cm，即物距为15cm，故可知物距小于一倍焦距，则由凸透镜成像的规律可得，PQ经透镜所成像的性质是正立放大的虚像。
③因平行于主光轴的光线经凸透镜折射后，经过凸透镜的焦点射出，则光线a经过凸透镜折射后的光线的移动方向与凸透镜移动的方向一致，所以要使光线a经过凸透镜折射后的光线经过K点，应将凸透镜沿主光轴水平向左移动。

【分析】①光线a经凸透镜的光心后传播方向不改变。
②凸透镜成像规律之一：u＞2f时，凸透镜成倒立、缩小的实像。
③要使光线b经凸透镜后的光线经过K点，先作出其光路图然后即可知凸透镜移动方向。
14．【答案】（1）500；上浮
（2）3；大于
【解析】【解答】（1）如图所示，甲的密度为
如图所示，乙的密度为
甲材料的实心物块完全浸没在乙液体中，由于 ，根据物体浮沉条件，则静止释放物块（其密度不变）后它会上浮。
（2）人体重为75kg，总鞋底面积约250cm2，该人静止立于感压纸上，对纸压力为
对纸压强为
根据单位换算
此型号感压纸可测最少值为
因为 ，所以该压强大于此型号感压纸可测最少值。
【分析】（1）根据ρ=求出甲物质的密度；分析得出甲、乙两个物体密度大小，对于实心的物体则有：ρ物＜ρ液，物体会漂浮；ρ物＞ρ液，物体会下沉；ρ物=ρ液，物体会悬浮。
（2）利用p=求出压强并分析这压强与感压纸的可测最小值的大小。
15．【答案】（1）等臂；20
（2）
【解析】【解答】（1）由图可知，拉力为动力，秤砣的重力为阻力，动力和重力对应的长度相等，动力臂等于阻力臂，所以杠杆为等臂杠杆。由图乙可知，拉环处对应的力为20N。由杠杆平衡条件 可知，力臂相等，动力和阻力也相等，所以秤砣的重力为
（2）小明测得的力为140N，由图乙可知，A应标注在140刻度处，力臂是从支点O做力的垂线，并标注OA，如图所示：

【分析】（1）由杠杆平衡条件 求解即可。
（2）力臂是从支点O做力的垂线。
16．【答案】；；>； ，则 ；由 可知，η相等，则 ；又 （即 ， ，则有 。
【解析】【解答】比热容是物质的一种属性，与物质的种类、状态有关，与质量、状态、温度无关，比热容的计算公式是
热值是燃料的一种属性，只与燃料的种类有关，热值的计算公式是
由 可得，两个烧杯中同种液体，即c甲= ，根据图象 ， ，则 ；由 可知，η相等，则 ；又 （即 ， ，则有 。

【分析】（1）根据比热容和热值的定义解答。
（2）根据题意可知甲、乙液体的比热容关系和质量关系，由图可知甲、乙的温度变化关系；根据Q=cmΔt可知甲、乙液体的吸收热量之比。根据液体吸收热量与燃料放出热量的比η相等可知燃料放出热量的比值关系；再利用热值的定义公式可得热量的热值关系。
17．【答案】（1）
（2）物体在竖直方向做匀速直线运动，处于平衡状态，物体受到向下的摩擦力，向下的重力，向上的拉力，受力分析可得，0~10s摩擦力
（3）4J；1W
（4）向上运动；
【解析】【解答】（1）由图2可知，物体的s-t图像是一条过原点的斜线，所以物体做匀速直线运动，0~10s物体的速度由相等，物体A的速度
6~10s内A的速度随时间变化图像，如图所示：

（3）0~4s物体A做匀速运动，由（1）可知，物体A的速度为0.2m/s，0~4s物体A运动的距离
0~4s拉力F对物体A做的功
0~4s拉力F的功率
（4）当磁力和拉力都撤去时，物体有向上的速度，由于惯性，物体继续向上运动，此时物体只受重力，受力示意图如图所示：

【分析】（1）先结合s-t图像得出物体的运动状态，进一步得出v-t图像。
（2）分析0-6s磁铁A的运动状态，然后分析其受力情况，结合拉力的大小变化和力的平衡条件判定其受到摩擦力的大小变化。
（3）0~4s物体A做匀速运动，由（1）可知，物体A的速度为0.2m/s，利用速度计算公式求得0~4s物体A运动的距离，利用W=Fs求得拉力F对物体A做的功，再利用P=求得0~4s拉力F的功率。
（4）当磁力和拉力都撤去时，物体有向上的速度，由于惯性，物体继续向上运动，此时物体只受重力，然后作出力的示意图。
18．【答案】；10Ω
【解析】【解答】由实物图可知，该电路为并联电路，电阻R1、R2并联，开关S2与R1串联，开关S1接在干路上，控制整个电路；电流表接在干路上，测量干路的电流；电压表接在R2的两端与R2并联，测量电阻R2的电压。电路图如图所示

由表中数据可知，电压表读数为2V，即电阻R2两端的电压为2V，电流表的示数为0.24A，即干路电流为0.24A，电阻R1的阻值为50Ω。由并联电路的电压特点可知，电阻R1两端的电压为2V。由欧姆定律可知，通过电阻R1的电流为 根据并联电流特点可知，通过电阻R2的电流为I2=I-I1=0.24A-0.04A=0.2A
R2的阻值为

【分析】（1）根据实物图画出电路图，注意各元件顺序与实物图一一对应。
（2）由并联电路的电压特点可知，电阻R1两端的电压为2V。由欧姆定律可知通过电阻R1的电流，根据并联电流特点可知通过电阻R2的电流，进一步利用欧姆定律求得R2的阻值。
19．【答案】S2断开，因为电路电压确定，此时电阻大，由 可知，电路电功率小；2；6.6×104；S2断路
【解析】【解答】①由电路图可知，当S1闭合、S2断开时，电路为R1、R2的串联电路，电路的总电阻为两电阻阻值之和。当S1、S2都闭合时，此时R2被短路，电路为只有R1的简单电路，电路的电阻为R1的阻值。由 可知，当S1闭合、S2断开时，电路处于低温档；当S1、S2都闭合时，电路处于高温档。故处于低温档时，S2断开。依据是电路电压确定，此时电阻大，由 可知，功率小。
②由表中数据可知，低温档时电功率为440W，电炉在低温档正常工作时，流过R1电流为
高温档的功率为
由于消耗的电能全部转化为内能，电炉在高温档正常工作1min产生的热能是Q=W=P高t=1100W×1min=1100W×60s=6.6×104J
③当S1闭合、S2断开时，电路为R1、R2的串联电路，电路处于低温档。当S1、S2都闭合时，此时R2被短路，电路为只有R1的简单电路，电路处于高温档。若调节开关发现只能在低温档正常工作，不能在高温档工作，说明开关S2闭合后，R2无法被短路，因此可能的原因是开关S2断路，不起作用。

【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，由 可知对应的状态，利用P=UI求得流过R1电流，再利用求得高温档的功率，再利用Q=W=Pt求得电炉在高温档正常工作1min产生的热能。
20．【答案】（1）器材：温度计、容积为2L的烧杯。
（2）实验表格如下
　
设定相同时间6小时后
水量/L
　
　
　
末温/℃
　
　
　
温度降低/℃
　
　
　
（3）步骤：①用烧杯取初温 相同的不同体积的热水，记录数据 、 、 。分别装入3个相同型号及规格的保温瓶（置于相同的环境中）。
②6小时后用温度计分别测出三个保温瓶中水的末温，记录数据 、 、 。
③比较分析三组实验数据，得出保温瓶的保温性能（温度降低快慢程度）和所装热水量多少的定量关系（也可用图象描述）。
【解析】【分析】结合控制变量法进行研究，让保温瓶内装入温度相同、不同质量的热水，比较保温瓶的保温效果与其盛水量的关系。
