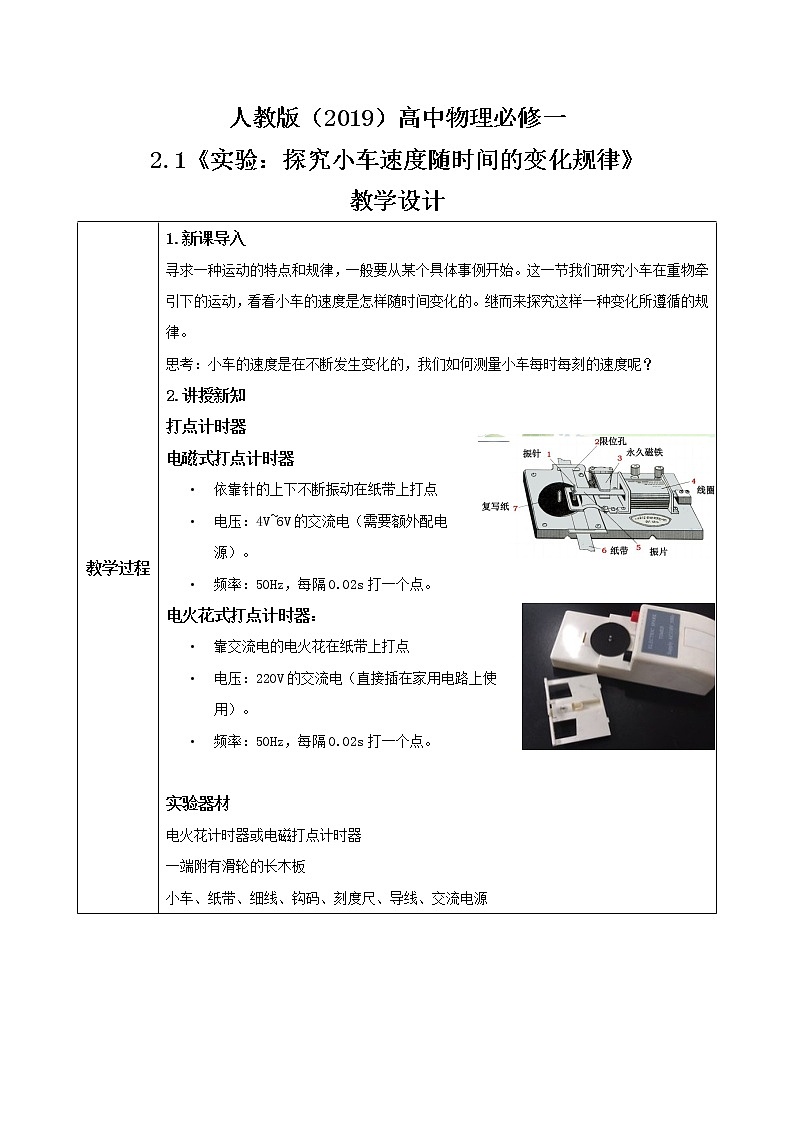

寻求一种运动的特点和规律，一般要从某个具体事例开始。这一节我们研究小车在重物牵引下的运动，看看小车的速度是怎样随时间变化的。继而来探究这样一种变化所遵循的规律。思考：小车的速度是在不断发生变化的，我们如何测量小车每时每刻的速度呢？
电磁式打点计时器：靠针的上下不断运动在纸带上打点电压：4V~6V的交流电（需要额外配电源）。频率：50Hz，每隔0.02s打一个点。电火花式打点计时器：靠交流电的电火花在纸带上打点电压：220V的交流电（直接插在家用电路上使用）。频率：50Hz，每隔0.02s打一个点。
电火花计时器或电磁打点计时器一端附有滑轮的长木板小车、纸带、细线、钩码、刻度尺、导线、电源
一端附有定滑轮的长木板

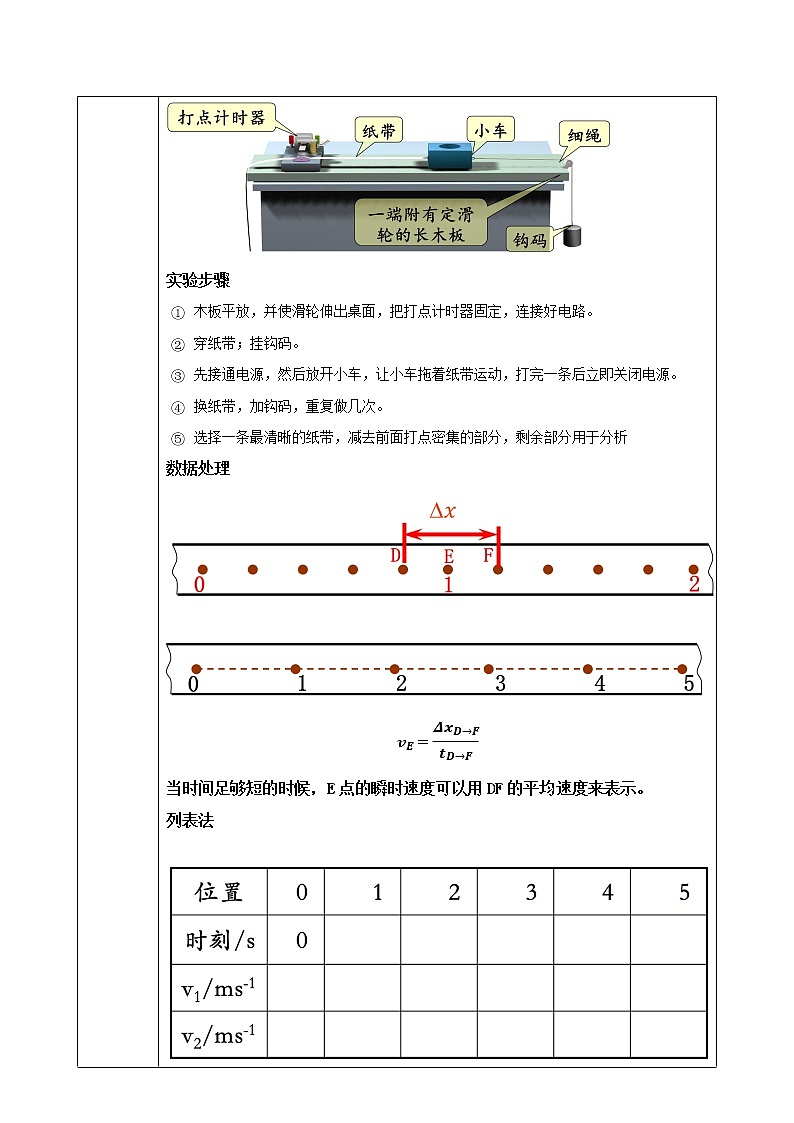

木板平放，并使滑轮伸出桌面，把打点计时器固定，连接好电路。穿纸带；挂钩码。先接通电源，然后放开小车，让小车拖着纸带运动，打完一条后立即关闭电源。换纸带，加钩码，重复做几次。选择一条最清晰的纸带，减去前面打点密集的部分，剩余部分用于分析。
固定打点计时器时应让限位孔处在长木板的中央位置。滑轮不能过高,细绳应与木板平行。小车应由紧靠打点计时器处开始释放，在撞击长木板末端前应让小车停止运动,防止小车从板上掉下来。先接通电源，后释放小车。打点结束后先关闭电源再取下纸带。分清楚计时点和计数点。
做一条直线将所有点连接起来，如果点不在同一条直线上，则使点均匀的分布在这条直线的两侧，对于偏离直线太远的点则舍弃掉。由此得到小车做匀加速直线运动。图像的斜率即为加速度a。
