2022年河南省商丘市睢阳区中考物理二模试卷(word版含答案)

这是一份2022年河南省商丘市睢阳区中考物理二模试卷(word版含答案)，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

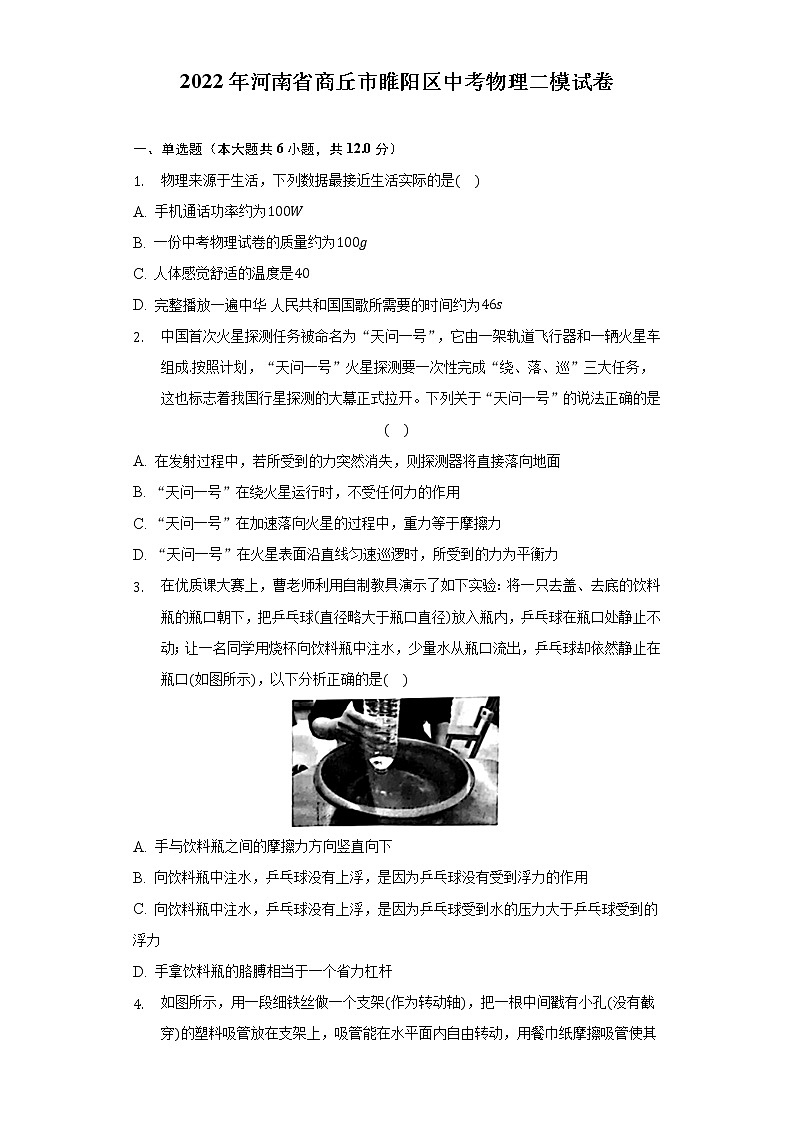

2022年河南省商丘市睢阳区中考物理二模试卷

一、单选题（本大题共6小题，共12.0分）
1. 物理来源于生活，下列数据最接近生活实际的是(    )
A. 手机通话功率约为100W
B. 一份中考物理试卷的质量约为100g
C. 人体感觉舒适的温度是40
D. 完整播放一遍中华 人民共和国国歌所需要的时间约为46s
2. 中国首次火星探测任务被命名为“天问一号”，它由一架轨道飞行器和一辆火星车组成.按照计划，“天问一号”火星探测要一次性完成“绕、落、巡”三大任务，这也标志着我国行星探测的大幕正式拉开。下列关于“天问一号”的说法正确的是(    )
A. 在发射过程中，若所受到的力突然消失，则探测器将直接落向地面
B. “天问一号”在绕火星运行时，不受任何力的作用
C. “天问一号”在加速落向火星的过程中，重力等于摩擦力
D. “天问一号”在火星表面沿直线匀速巡逻时，所受到的力为平衡力
3. 在优质课大赛上，曹老师利用自制教具演示了如下实验：将一只去盖、去底的饮料瓶的瓶口朝下，把乒乓球(直径略大于瓶口直径)放入瓶内，乒乓球在瓶口处静止不动；让一名同学用烧杯向饮料瓶中注水，少量水从瓶口流出，乒乓球却依然静止在瓶口(如图所示)，以下分析正确的是(    )
A. 手与饮料瓶之间的摩擦力方向竖直向下
B. 向饮料瓶中注水，乒乓球没有上浮，是因为乒乓球没有受到浮力的作用
C. 向饮料瓶中注水，乒乓球没有上浮，是因为乒乓球受到水的压力大于乒乓球受到的浮力
D. 手拿饮料瓶的胳膊相当于一个省力杠杆

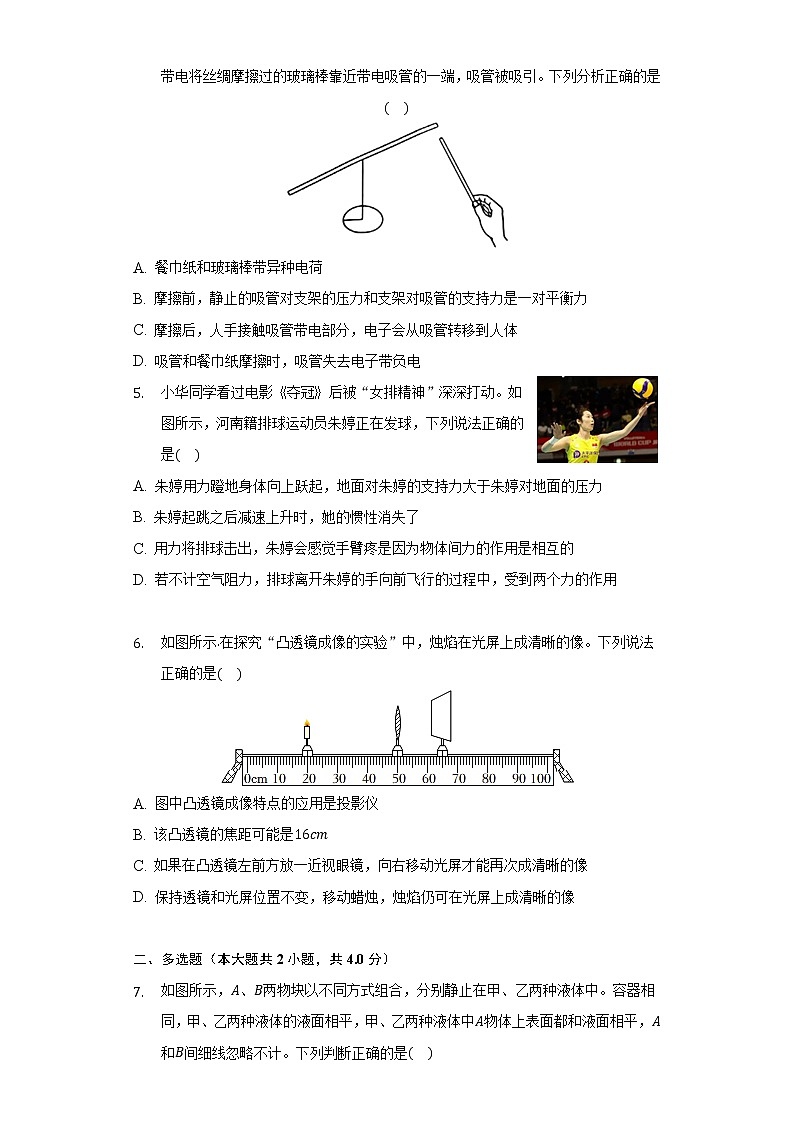

4. 如图所示，用一段细铁丝做一个支架(作为转动轴)，把一根中间戳有小孔(没有截穿)的塑料吸管放在支架上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引。下列分析正确的是(    )
A. 餐巾纸和玻璃棒带异种电荷
B. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
C. 摩擦后，人手接触吸管带电部分，电子会从吸管转移到人体
D. 吸管和餐巾纸摩擦时，吸管失去电子带负电
5. 小华同学看过电影《夺冠》后被“女排精神”深深打动。如图所示，河南籍排球运动员朱婷正在发球，下列说法正确的是(    )
A. 朱婷用力蹬地身体向上跃起，地面对朱婷的支持力大于朱婷对地面的压力
B. 朱婷起跳之后减速上升时，她的惯性消失了
C. 用力将排球击出，朱婷会感觉手臂疼是因为物体间力的作用是相互的
D. 若不计空气阻力，排球离开朱婷的手向前飞行的过程中，受到两个力的作用

6. 如图所示.在探究“凸透镜成像的实验”中，烛焰在光屏上成清晰的像。下列说法正确的是(    )
A. 图中凸透镜成像特点的应用是投影仪
B. 该凸透镜的焦距可能是16cm
C. 如果在凸透镜左前方放一近视眼镜，向右移动光屏才能再次成清晰的像
D. 保持透镜和光屏位置不变，移动蜡烛，烛焰仍可在光屏上成清晰的像

二、多选题（本大题共2小题，共4.0分）

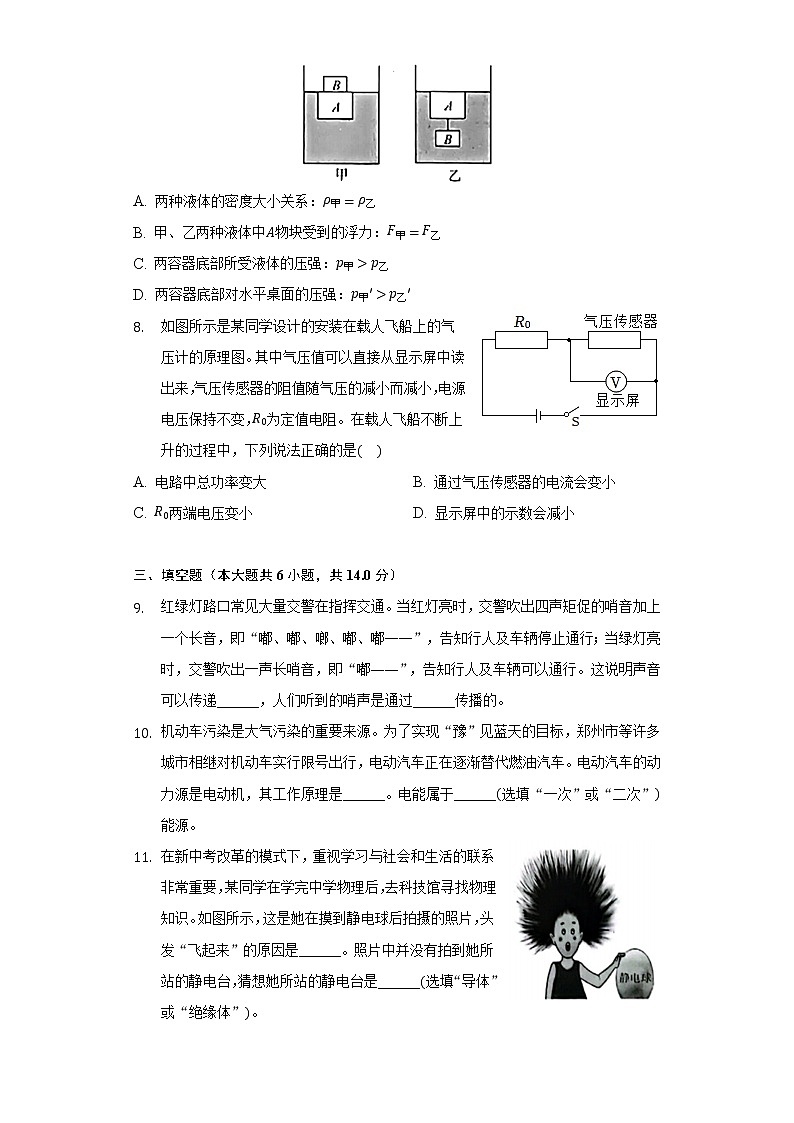

7. 如图所示，A、B两物块以不同方式组合，分别静止在甲、乙两种液体中。容器相同，甲、乙两种液体的液面相平，甲、乙两种液体中A物体上表面都和液面相平，A和B间细线忽略不计。下列判断正确的是(    )
A. 两种液体的密度大小关系：ρ甲=ρ乙
B. 甲、乙两种液体中A物块受到的浮力：F甲=F乙
C. 两容器底部所受液体的压强：p甲>p乙
D. 两容器底部对水平桌面的压强：p甲'>p乙'
8. 如图所示是某同学设计的安装在载人飞船上的气压计的原理图。其中气压值可以直接从显示屏中读出来，气压传感器的阻值随气压的减小而减小，电源电压保持不变，R0为定值电阻。在载人飞船不断上升的过程中，下列说法正确的是(    )
A. 电路中总功率变大 B. 通过气压传感器的电流会变小
C. R0两端电压变小 D. 显示屏中的示数会减小

三、填空题（本大题共6小题，共14.0分）
9. 红绿灯路口常见大量交警在指挥交通。当红灯亮时，交警吹出四声矩促的哨音加上一个长音，即“嘟、嘟、啷、嘟、嘟——”，告知行人及车辆停止通行；当绿灯亮时，交警吹出一声长哨音，即“嘟——”，告知行人及车辆可以通行。这说明声音可以传递______，人们听到的哨声是通过______传播的。
10. 机动车污染是大气污染的重要来源。为了实现“豫”见蓝天的目标，郑州市等许多城市相继对机动车实行限号出行，电动汽车正在逐渐替代燃油汽车。电动汽车的动力源是电动机，其工作原理是______。电能属于______(选填“一次”或“二次”)能源。
11. 在新中考改革的模式下，重视学习与社会和生活的联系非常重要，某同学在学完中学物理后，去科技馆寻找物理知识。如图所示，这是她在摸到静电球后拍摄的照片，头发“飞起来”的原因是______。照片中并没有拍到她所站的静电台，猜想她所站的静电台是______(选填“导体”或“绝缘体”)。


12. 医护人员在对突然受伤的运动员实施急救时，常会对着受伤部位喷氯乙烷雾状药剂，这种药剂喷在皮肤上会迅速______(填物态变化名称)，吸收大量的热量，使人体受伤部位的温度降低，这是通过______方式改变受伤部位内能的。
13. 如图甲所示是某款“即热式”电热水龙头，如图乙所示是它的原理电路图，电热丝R1=11Ω、R2=22Ω(不考虑温度对电阻丝的影响)，A、B、C、D是四个触点。旋转手柄带动开关S接通对应电路，实现冷水、温水、热水之间切换。当开关置于B、C之间时，水龙头工作电路处于______(选填“热水”或“温水”)挡。它在热水挡的额定功率是______W，若进水温度为20℃，稳定后此电热水龙头出热水3kg仅需42s，若不计热损失，则它的出水温度是______℃。[水的比热容为4.2×103J/(kg⋅℃)]

14. 如图所示，甲、乙两图分别是盲道和鞋底的图片，它们上而都有凹凸不平的花纹，这些花纹的主要作用______(选填“相同”或“不同”)。用物理知识解释，盲道：______。鞋底：______。


四、作图题（本大题共2小题，共4.0分）
15. 如图所示是大胖同学家的健身器材，大胖同学健身时在B端施加一个最小力F，恰好能使健身器材在水平位置保持静止，请在图中画出A端重物所受重力G以及右端所施加的最小力F的示意图。

16. 在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造，进校人员，在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，完成电路图。


五、实验探究题（本大题共5小题，共18.0分）
17. 在探究水的沸腾特点实验中，某时刻水的温度如图温度计所示，则此时水的温度为______，水在沸腾前，气泡大小变化正确的是图中的______(选填“A”或“B”)。

18. 用调好的天平称量物体的质量，当天平平衡时，右盘中砝码和标尺上游码位置如图所示，则物体的质量是______。
19. 如图所示，小明家的电能表所显示的信息，截至此刻，小明家的用电量______。

20. 物体运动需不需要力来维持呢？为了探究这个问题，小明设计了如图所示的实验。

(1)为了探究运动到底需不需要力来维持，只需研究力对物体运动的影响。实验中小明让同一小车从斜面上滑下后沿水平面运动，因为小车在竖直方向受到的重力和支持力是一对______，其作用效果相互抵消，相当于小车只受水平方向上的摩擦阻力。只要研究运动的小车在不同的摩擦阻力作用下速度如何变化就可以了。小明在实验中是如何让小车受到不同摩擦阻力的？______。
(2)为探究不同摩擦阻力作用下速度如何变化，应保证小车在受不同摩擦阻力前的速度相同，小明的做法是：______。
(3)本实验中小车之所以最终停下来是因为摩擦阻力改变了小车的______。摩擦阻力越小，小车运动的距离越远，速度减小越______。
(4)进一步推理可得：若运动的小车不受力，将一直做______。由此可见，物体的运动不需要力来维持。
21. 在做“伏安法测电阻”的实验过程中，小芳同学设计了如图甲所示的电路，来测量小灯泡正常工作时的电阻。已知电源电压为6V，小灯泡标有“3.6V”字样。

(1)该实验的原理是______。
(2)实验中发现，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，电压表示数约为电源电压，则故障出现的原因是______。
(3)排除故障以后，小芳正确连接电路；发现当电压表的示数为3.8V时；电流表示数如图乙所示，则此时小灯泡的电阻为______。实验过程中发现，当小灯泡的亮度发生变化时，其电阻也随之发生变化，请解释原因：______。
(4)实验时发现电压表的大量程接线柱损坏，在不改变实验器材的基础上，聪明的小芳仍然能测量出来小灯泡正常发光时的电阻.请将解决方法的电路图画到方框中。

(5)在用“伏安法”测未知电阻Rx的阻值时若考虑到电压表和电流表的阻值，电压表阻值为RU，电流表阻值为R1，电压表示数为U，电流表示数为I，部分电路图如图丙所示，则Rx=______。

六、计算题（本大题共2小题，共18.0分）
22. 如图所示是宇通客车股份有限公司生产的无人驾驶汽车在一段平直的高速公路上测试汽车性能。1.5h行驶108km，在匀速行驶过程中受到的阻力等于车重的0.02倍。每个轮胎与地面的接触面积为0.05m2，汽车质量为2t，整个测试过程消耗的电能为15kW⋅h。(g取10N/kg)
(1)无人驾驶汽车在路上行驶是利用______与中国北斗卫星导航系统传递信息的。汽车在高速公路上行驶时，对地面的压力______(选填“大于”“小于”或“等于”)汽车的重力。
(2)该过程中，无人驾驶汽车行驶的速度是多少？
(3)无人驾驶汽车静止时对地面的压强是多少？
(4)该车的机械效率是多少？

23.

某恒温箱工作原理如图甲所示，已知电压U1=6V，U2=220V；定值电阻(加热丝)R2=48.4Ω，R0是电阻箱(阻值可调)，R1是热敏电阻，其阻值随温度的变化关系如图乙所示，继电器线圈电阻不计；当电磁继电器线圈中的电流达到40mA时，衔铁才被吸合切断工作电路。试求

(1)加热丝R2正常工作时的电功率。
(2)衔铁被吸合切断工作电路时，若R0=50Ω，则恒温箱设定的温度是多少摄氏度？
(3)如果想提高恒温箱的设定温度，应______(选填“增大”或“减小”)电阻箱R0接入电路的电阻。
答案和解析

1.【答案】D
【解析】解：A、手机通话功率约为10W，故A不接近生活实际；
B、一份中考物理试卷的质量约为3g，故B不接近生活实际；
C、人体感觉最舒适的温度约为25℃，故C不接近生活实际；
D、完整播放一遍中华人民共和国国歌所需要的时间为46s，故D接近生活实际。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

2.【答案】D
【解析】解：A、在发射过程中，若所受到的力突然消失，则探测器将匀速直线运动，故A错误；
B、“天问一号”在绕火星运行时，受到火星对它的吸引力，故B错误；
C、“天问一号”在加速落向火星的过程中，重力大于摩擦力，故C错误；
D、“天问一号”在火星表面沿直线匀速巡逻时，处于平衡状态，所受到的力为平衡力，故D正确。
故选：D。
(1)根据牛顿第一定律，可判断其运动状态；
(2)天问一号在火星上受到火星对它的吸引力；
(3)物体受到非平衡力，运动状态发生改变；
(4)物体受到平衡力的作用，运动状态不变。
本题考查了二力平衡的条件、力与运动的关系的理解，属于基础题目。

3.【答案】B
【解析】解：A、手握住饮料瓶，瓶子静止，所以它受到平衡力的作用，此时竖直方向上的摩擦力与重力平衡，故A错误；
BC、图中乒乓球静止时，虽然有少量水从瓶口流出，但乒乓球下表面没有受到水的压力，所以不受浮力作用，故B正确、C错误；
D、在拿重物时胳膊的动力臂小于阻力臂，是费力杠杆，故D错误。
故选：B。
(1)根据二力的平衡，瓶子处于静止状态，说明它受到平衡力的作用；
(2)(3)浮力是由于物体在液体中所受到的上下表面的压力差产生的；
(4)杠杆的分类：当动力臂大于阻力臂时，是省力杠杆；当动力臂等于阻力臂时，是等臂杠杆；当动力臂小于阻力臂时，是费力杠杆。
本题考查摩擦力、浮力产生的原因以及杠杆的分类，难度不大。

4.【答案】C
【解析】解：AD、丝绸摩擦过的玻璃棒带正电，吸管被玻璃棒吸引，说明吸管带负电，所以餐巾纸带正电，和玻璃棒带同种电荷，故AD错误；
B、摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对相互作用力，故B错误；
C、摩擦后，人手接触吸管带电部分，电子会从吸管转移到人体，因为人体是导体，故C正确；
故选：C。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。摩擦起电的实质是电荷(电子)的转移。失去电子的物体带正电，得到电子的物体带正电。
(2)二力平衡的条件有4个，“同一物体”、“大小相等”、“方向相反”、“在同一直线上”；相互作用力大小相等、方向相反、作用在两个不同的物体上。
(3)人体容易导电，属于导体。
理解摩擦起电的实质和电荷间的作用规律，可解答此题。

5.【答案】C
【解析】解：A、朱婷用力蹬地身体向上跃起，地面对朱婷的支持力与朱婷对地面的压力是一对相互作用力，二者大小相等，故A错误；
B、一切物体在任何时候都有惯性，朱婷起跳之后减速上升时，她的惯性不会消失，故B错误；
C、用力将排球击出，朱婷的手臂给排球一个力，同时排球给朱婷的手臂一个大小相等的反作用力，所以朱婷会感觉手臂疼，是因为物体间力的作用是相互的，故C正确；
D、若不计空气阻力，排球离开朱婷的手向前飞行的过程中，只受重力的作用，故D错误。
故选：C。
(1)相互作用力的特点：大小相等、方向相反、作用在两个物体上，作用在同一条直线上；
(2)一切物体在任何时候都有惯性，惯性不会凭空消失；
(3)物体间力的作用是相互的；
(4)不计空气阻力，空中自由飞行的物体只受重力作用。
此题选取排球运动中的一个场景，考查了学生对力与运动的关系、力的作用的相互性、惯性等多个力学知识点的理解和掌握，题目难度适中，综合性强，适合学生训练。

6.【答案】C
【解析】解：
A、由图知，像距小于物距，由凸透镜成像规律可知，此时成倒立缩小的实像，其应用是照相机，故A错误；
B、由图知，u=50.0cm-20.0cm=30.0cm，v=65.0cm-50.0cm=15.0cm，根据成缩小实像的条件可知u=30.0cm>2f，f C、如果在凸透镜左前方放一近视眼镜，近视镜对光线具有发散作用，像的位置会向右移动，故应向右移动光屏才能再次成清晰的像，故C正确；
D、移动蜡烛，物距改变，像距也会随着改变，若保持透镜和光屏位置不变，烛焰不能在光屏上成清晰的像，故D错误。
故选：C。
(1)根据像距和物距的关系判断成像的特点及其应用；
(2)根据物距成像的特点、物距和像距的范围确定焦距的大小；
(3)近视镜对光线具有发散作用；
(4)凸透镜成实像时，物距改变，像距随着改变，光屏上才能呈现清晰的像。
本题考查了凸透镜成像规律的应用，要熟练掌握规律的内容，解决此题的关键是能够判断出焦距的范围。

7.【答案】CD
【解析】解：A、由图知，A、B整体在甲中漂浮，在乙中悬浮，所以A、B整体在两种液体中受到浮力F浮甲=F浮乙=GA+GB，物体A、B整体排开液体的体积：V乙排>V甲排，由F浮=ρ液gV排可知，两液体的密度ρ甲>ρ乙，故A错误；
B、A物块在两种液体中都完全浸没，排开液体的体积相同，根据F浮=ρ液gV排知，甲受到的浮力大于乙受到的浮力，即F甲>F乙，故B错误；
C、由图可知，两液面相平且ρ甲>ρ乙，由p=ρgh可知，两容器底部所受液体的压强p甲>p乙，故C正确；
D、由图可知，两液体体积V甲>V乙，又因为ρ甲>ρ乙，所以两液体质量m甲>m乙，即两液体重力G甲>G乙，又因为两容器相同，由F压=G液+G容可知两容器对桌面压力F压甲>F压乙，由容器底面积相等，由F=pS可知，所以两容器底部对水平桌面的压强p甲'>p乙'，故D正确。
故选：CD。
(1)同一物体在两种液体中处于漂浮或悬浮，所以受到的浮力都等于物体受到的重力；由图可以得出物体排开液体体积的大小关系，再根据阿基米德原理分析液体的密度大小关系；
(2)A物块在两种液体中都完全浸没，排开液体的体积相同，由图知根据F浮=ρ液gV排判断出浮力的关系；
(3)由图可知，两液面相平且ρ甲>ρ乙，由p=ρgh可知两容器底部所受液体的压强关系；
(4)由图可知，两液体体积V甲>V乙，由m=ρV和G=mg可判断两液体的质量和重力关系，根据F压=G液+G容可判断两容器对桌面的压力关系，根据F=pS可知两容器底部对水平桌面的压强关系。
本题考查了压强定义式、液体压强公式、阿基米德原理、物体的漂浮条件的应用，利用好漂浮或悬浮(F浮=G)是解此类题目的关键。

8.【答案】AD
【解析】解：
由电路图可知，气压传感器与定值电阻R0串联，电压表测气压传感器两端的电压；
气压传感器的阻值随气压的减小而减小，在载人飞船不断上升的过程中，气压变小，气压传感器的阻值减小，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，通过气压传感器的电流会变大；
由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，气压传感器两端的电压减小，即电压表的示数减小，显示屏中的示数会减小；
电路中的电流变大，由P=UI可知，电路消耗的总功率增大；
综上所述，AD正确，BC错误。
故选：AD。
由电路图可知，气压传感器与定值电阻R0串联，电压表测气压传感器两端的电压；
载人飞船不断上升的过程中，气压减小，根据气压的变化判定气压传感器的阻值的变化和总电阻的变化，根据欧姆定律判定电路中电流的变化；
根据U=IR分析定值电阻两端电压的变化，根据串联电路的电压规律分析电压表示数的变化；
根据P=UI分析电路总功率的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，利用好“气压传感器的阻值随气压的减小而减小”是关键。

9.【答案】信息  空气
【解析】解：交警吹出一声长哨音告知行人及车辆可以通行，说明声音可以传递信息；人们听到的哨声是通过空气传播的。
故答案为：信息；空气。
(1)声波能够传递信息，也能够传递能量。
(2)声音的传播靠介质，它既可以在气体中传播，也可以在固体和液体中传播。
本题考查了声音的传播，以及信息的传递，体现了物理和生活的紧密联系，同时还考查我们对于生活中物理现象的分析能力。

10.【答案】通电线圈在磁场中受力转动  二次
【解析】解：电动机的工作原理是通电线圈在磁场中受力转动；电能不能从自然界直接获取，属于二次能源。
故答案为：通电线圈在磁场中受力转动；二次。
电动机的工作原理是通电线圈在磁场中受力转动；不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源叫二次能源。
本题考查了电动机的工作原理、能源的分类，属于基础题。

11.【答案】同种电荷相互排斥  绝缘体
【解析】解：头发“飞起来”的原因是同种电荷相互排斥。照片中并没有拍到她所站的静电台，静电台不会将人带的电导入大地，所以，猜想她所站的静电台是绝缘体。
故答案为：同种电荷相互排斥；绝缘体。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(2)容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
知道电荷间的作用规律，区分生活中的导体和绝缘体，可解答此题。

12.【答案】汽化  热传递
【解析】解：氯乙烷喷到运动员受伤的部位后发生的物态变化是汽化，从液态变为气态，在这个过程中氯乙烷从皮肤上吸收大量热量，这是通过热传递的方式改变物体的内能。
故答案为：汽化；热传递。
液态氯乙烷的沸点只有12.5℃，沸腾快，沸腾是汽化现象，需要吸收热量，从而迅速降低受伤的皮肤温度，使皮肤麻醉。
本题主要考查汽化、热传递的相关知识，难度不大。

13.【答案】温水  6600  42
【解析】解：(1)当开关置于B、C之间时，只有电阻R1接入电路，当开关置于A、B之间时，电阻R1、R2并联，
根据并联电路的特点可知，并联电路的总电阻小于任一分电阻，
所以，当开关置于B、C之间时，只有电阻R1接入电路，电路中电阻较大，根据P=UI=U2R可知，此时电功率较小，水龙头处于温水挡；
(2)当开关置于A、B之间时，电阻R1、R2并联，电路中电阻最小，根据P=UI=U2R可知，此时电功率最大，水龙头处于热水挡；
根据并联电路的特点可知，热水挡的额定功率：P热=U2R1+U2R2=(220V)211Ω+(220V)222Ω=6600W；
(3)由P=Wt可知，电热水龙头热水挡工作42s消耗的电能：W=P热t'=6600W×42s=2.772×105J；
不计热量损失，水吸收的热量Q吸=W=2.772×105J；
由Q吸=cmΔt可知，水升高的温度：Δt=Q吸cm=2.772×105J4.2×103J/(kg⋅℃)×3kg=22℃；
由Δt=t-t0可知，水的末温：t=Δt+t0=22℃+20℃=42℃。
故答案为：温水；6600；42。
(1)根据开关位置的改变，判断出电路的连接情况，然后根据P=UI=U2R判断功率的大小，由此可知热水或温水的挡位；
(2)根据并联电路的特点和P=UI=U2R求出热水挡的额定功率；
(3)利用P=Wt计算出电热水龙头热水挡工作42s消耗的电能；不计热量损失，水吸收的热量Q吸=W，利用Q吸=cmΔt计算出水升高的温度，利用Δt=t-t0计算出水的末温。
本题重点考查了电功率公式的应用、吸热公式的灵活运用，分清电热水龙头处于不同状态时电路的连接方式是关键。

14.【答案】不同  在压力一定时，通过减小受力面积，增大对盲人脚底的压强  在压力一定时，通过增大接触面粗糙程度，从而增大摩擦
【解析】解：盲道和鞋底上面都有凹凸不平的花纹，这些花纹的作用是不一样的；
盲道上的花纹是在压力一定时，通过减小受力面积，增大对盲人脚底的压强；
而鞋底花纹是在压力一定时，通过增大接触面粗糙程度，从而增大摩擦。
故答案为：不同；在压力一定时，通过减小受力面积，增大对盲人脚底的压强；在压力一定时，通过增大接触面粗糙程度，从而增大摩擦。
根据压强和摩擦力大小的影响因素，利用控制变量法分析解答即可。
此题考查压强和摩擦力大小的影响因素，难度不大，在解答此类题目时，要注意控制变量法的运用。

15.【答案】解：重力的作用点在物体的几何中心上，方向竖直向下，据此作出重力示意图；
根据杠杆平衡条件，要想动力最小，动力臂就要最大，因为支点是O点，当力作用在B点，OB为力臂时，力臂最长、动力最小，连接OB，动力F应与OB垂直斜向下，如图所示：

【解析】根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，若阻力、阻力臂乘积一定，则动力臂最大时动力会最小，而且动力使杠杆转动的效果与阻力(物体对杠杆的拉力)使杠杆转动的效果相反。
本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。

16.【答案】解：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两个开关同时闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机串联；为了用电的安全，开关应接在用电器和火线之间，如图所示：

【解析】根据进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门可确两开关的连接方式确定电路的连接。
本题考查根据要求设计电路图，关键是根据“进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门“确定两开关串联。

17.【答案】35℃  B
【解析】解：温度计读数：首先确定零上还是零下，确定每一个大格和每一个小格各代表的示数，从小数字读向大数字，故温度为35℃；
水沸腾前，水温不断升高，容器底部受热产生气泡，上升变小；水沸腾时，温度不变，水中产生大量气泡，上升变大，到水面破裂放出大量的水蒸气。故选B。
故答案为：35℃；B。
温度计读数：首先确定零上还是零下，确定每一个大格和每一个小格各代表的示数，从小数字读向大数字；
水沸腾前，水温不断升高，容器底部受热产生气泡，上升变小；水沸腾时，温度不变，水中产生大量气泡，上升变大，到水面破裂放出大量的水蒸气。
本题考查了温度计的读数和沸腾的特点，属于中档题。

18.【答案】81.8g
【解析】解：该天平的分度是0.2g，砝码总质量等于50g+20g+10g=80g，游码示数为1.8g，所以物体质量m=80g+1.8g=81.8g。
故答案为：81.8g。
天平的测量结果=砝码的总质量+游码的示数，注意游码应读其左侧对应的刻度。
本题考查学生对天平读数方法的掌握情况，难度不大。

19.【答案】2508.6kW⋅h
【解析】解：由图可知，电能表的示数即小明家的用电量为W=2508.6kW⋅h。
故答案为：2508.6kW⋅h。
电能表的读数方法：最后一位是小数；单位是kW⋅h。
本题考查了电能表读数方法，属于基础题。

20.【答案】平衡力  让小车分别在粗糙程度不同的表面上运动  使小车在斜面上的同一高度滑下  运动状态  慢  匀速直线运动
【解析】解：(1)沿水平面运动，是为了使小车在竖直方向上受到的支持力和重力相平衡，其作用效果相互抵消，相当于小车只受水平方向上的摩擦力；
通过观察实验的过程可知，小明在实验中让小车分别在粗糙程度不同的表面上运动从而使小车受到不同的阻力；
(2)小车从斜面上同一高度滑下，小车到达水平面时，小车的速度才会相等，因此，应使小车在斜面上的同一高度滑下；
(3)摩擦阻力改变了小车的运动状态，这样使小车最终在水平面上停下来；
由实验可知：水平面越光滑，小车受到的阻力越小，小车运动的距离就越大，其速度减小得越慢；
(4)根据实验事实进一步推理可知，如果运动的物体不受力，它的速度将保持不变，将做匀速直线运动。
故答案为：(1)平衡力；让小车分别在粗糙程度不同的表面上运动；(2)使小车在斜面上的同一高度滑下：(3)运动状态；慢；(5)匀速直线运动。
(1)竖直方向上受到的支持力和重力，水平方向受摩擦力；
小车的阻力主要来自于接触面，因此可改变接触面的粗糙程度来改变小车受到的阻力大小；
(2)小车从斜面的同一高度滑下，小车的重力势能转化为动能，小车到达水平面时速度相等；
(3)力是改变物体运动状态的原因；水平面越光滑，小车受到的阻力越小，小车滑行的距离越远，如果小车不受力，则小车将做匀速直线运动；
(4)没有了阻力的作用，小车将会做匀速直线运动。
本题是探究阻力对物体运动的影响实验，考查了控制变量法在实验中的应用及实验结论得出方法，要注意推理法的应用。

21.【答案】R=UI  小灯泡断路  9.5Ω  灯泡的电阻受温度的影响 UI-URU
【解析】解：(1)使用电流表和电压表直接测量待测电阻的电流和电压，故伏安法测量电阻的实验原理是R=UI；
(2)实验中发现，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，说明电路可能断路；电压表示数约为电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即故障出现的原因是小灯泡断路；
(3)由图甲可知，电流表选用小量程；排除故障以后，小芳正确连接电路；发现当电压表的示数为3.8V时；电流表示数如图乙所示，电流表分度值0.02A，其示数为0.4A，此时小灯泡的电阻为：
R=UI=3.8V0.4A=9.5Ω；
当小灯泡的亮度发生变化时，说明灯泡的实际功率发生变化，灯泡的温度也发生变化，灯泡的电阻受温度的影响也随之发生变化；
(4)若实验过程中电压表的大量程损坏，根据串联电路电压的规律，当变阻器的电压为：6V-3.6V=2.4V<3V时，灯正常发光，故将电压表小量程并联在变阻器两端即可，如下所示：
；
(5)根据欧姆定律知，通过电压表的电流为：
IV=URU，
根据并联电路电流的规律知，通过Rx的电流为：
Ix=I-IV=I-URU，
Rx的电阻为：
Rx=UIx=UI-URU。
故答案为：(1)R=UI；(2)小灯泡断路；(3)9.5Ω；灯泡的电阻受温度的影响；(4)如上图所示；(5)UI-URU。
(1)伏安法测量电阻的实验原理为R=UI；
(2)实验中发现，无论怎样移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，说明电路可能断路；电压表示数约为电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
(3)根据图甲确定电流表量程，根据图乙确定分度值读数；根据R=UI算出小灯泡的电阻；灯泡的电阻受温度的影响；
(4)根据串联电路电压的规律，当变阻器的电压为6V-3.6V=2.4V时，灯正常发光，据此设计电路图；
(5)根据欧姆定律算出通过电压表的电流，根据并联电路电流的规律算出通过电阻Rx的电流，根据R=UI表示出Rx的电阻。
本题测量小灯泡正常工作时的电阻，考查电路原理、电路故障、电流表读数、电阻的计算、影响电阻的大小因素、实验方案的设计以及电压表的分流作用。

22.【答案】电磁波  小于
【解析】解：
(1)电磁波可以传递信息，无人驾驶汽车在路上行驶是利用电磁波与中国北斗卫星导航系统传递信息的；当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，上方流速大、压强小，汽车受到向上的压强差，从而产生向上的“升力”，所以汽车对路面的压力减小，小于汽车的重力。
(2)由v=st可得，无人驾驶汽车行驶的速度为：
v=st=108km1.5h=72km/h；
(3)汽车静止在水平地面上时对地面的压力：F压=G=mg=2×103kg×10N/kg=2×104N；
地面的受力面积：S=0.05m2×6=0.3m2；
汽车对水平地面的压强：
p=F压S=2×104N0.3m2=6.67×104Pa；
(4)由题意可得，汽车运动时受到的阻力：
f=0.02G=2×104N×0.02=4×102N；
因为汽车做匀速直线运动，
所以，汽车受到的牵引力：F=f=4×102N；
汽车牵引力在1.5h内做的功：W有用=Fs=4×102N×108000m=4.32×107J；
整个测试过程消耗的电能：W总=15kW⋅h=15×3.6×106J=5.4×107J；
η=W有用W总=4.32×107J5.4×107J=80%。
答：(1)电磁波；小于；
(2)该过程中，无人驾驶汽车行驶的速度是72km/h；
(3)无人驾驶汽车静止时对地面的压强是6.67×104Pa；
(4)该车的机械效率是80%。
(1)电磁波可以传递能量、可以传递信息；车子静止在水平面上，车子对路面的压力等于重力；当流线型的车子快速行驶时，产生升力，车子对地面压力减小；
(2)利用公式v=st计算出平均速度；
(3)汽车在水平地面上，对地面的压力等于汽车的重力，受力面积等于六个轮胎和地面的接触面积；根据p=FS求出汽车对水平地面的压强；
(5)根据η=W有用W总求得机械效率。
本题考查的是重力、速度、压强、功、机械效率的计算，是一道综合题。

23.【答案】增大
【解析】解：(1)加热丝R2正常工作时的电功率P=U22R2=(220V)248.4Ω=1000W；
(2)控制电路中，闭合开关，电阻箱和热敏电阻串联，衔铁被吸合切断工作电路时，电路中的电流达到40mA，根据欧姆定律可知总电阻R=U1I=6V401000A=150Ω，根据电阻串联的特点可知热敏电阻的阻值R1=R-R0=150Ω-50Ω=100Ω，从图乙可知恒温箱设定的温度是50℃；
(3)若要提高恒温箱的设定温度，由图乙知道，热敏电阻的阻值R1将减小，衔铁吸合工作电流即线圈中的电流仍需40mA，即要求控制电路中的总电阻不变，所以R0的阻值必须增大。
故答案为：(1)加热丝R2正常工作时的电功率为1000W；
(2)恒温箱设定的温度是50℃；
(3)增大。
(1)根据P=U22R2得出加热丝R2正常工作时的电功率；
(2)控制电路中，闭合开关，电阻箱和热敏电阻串联，衔铁被吸合切断工作电路时，电路中的电流达到40mA，根据欧姆定律可知总电阻，根据电阻串联的特点可知热敏电阻的阻值，从图乙可知恒温箱设定的温度；
(3)从图乙可知，要提高恒温箱的设定温度，就要减小热敏电阻的阻值；但为了使衔铁吸合工作电流即线圈中的电流仍为40mA，根据欧姆定律就要增大电阻箱连入的电阻值，据此分析。
在本题的计算中主要考查了欧姆定律的运用、电功率公式的运用、串联电路的特点等。题目的难点在于对题意的理解，尤其是对其工作过程中，温度与热敏电阻的关系，以及与电路的变化之间的联系等，具有一定的综合性，计算容易，但理清思路较难。
