2023届高考物理一轮复习单元双测——电路及其应用B卷 Word版含解析

这是一份2023届高考物理一轮复习单元双测——电路及其应用B卷 Word版含解析，共21页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。

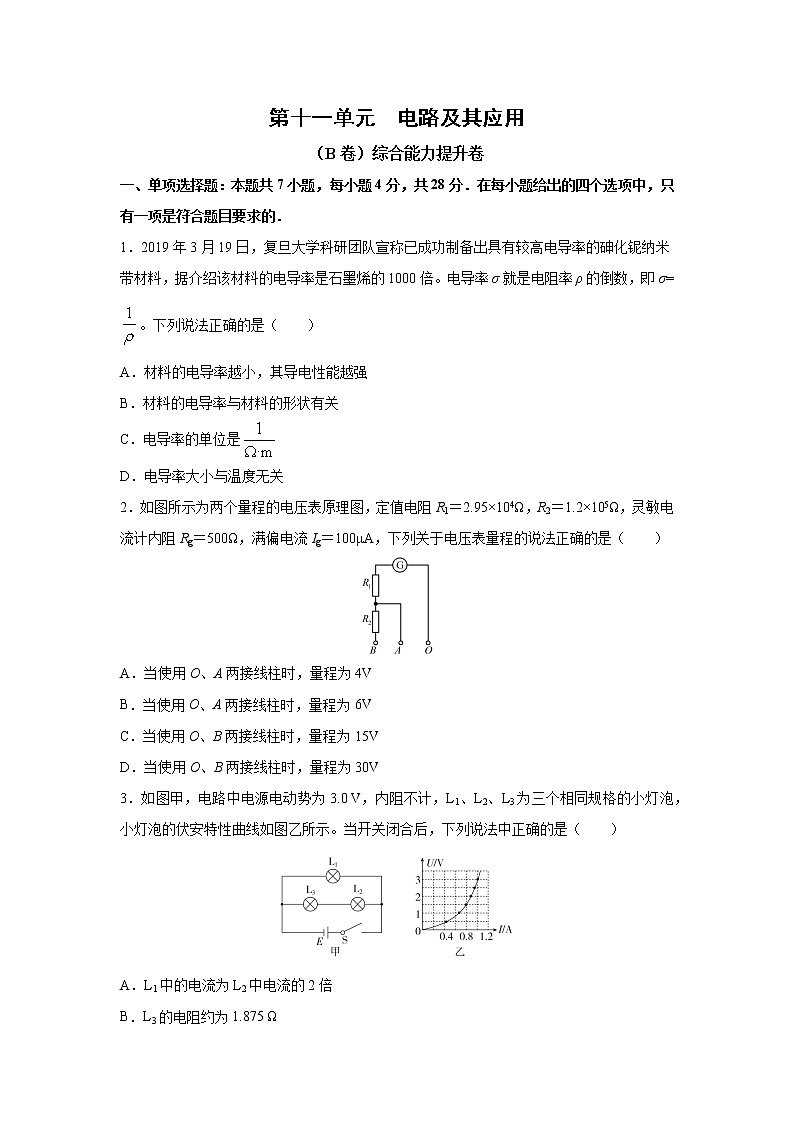

第十一单元 电路及其应用
（B卷）综合能力提升卷
一、单项选择题：本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一项是符合题目要求的．
1．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。电导率σ就是电阻率ρ的倒数，即σ=。下列说法正确的是（　　）
A．材料的电导率越小，其导电性能越强
B．材料的电导率与材料的形状有关
C．电导率的单位是
D．电导率大小与温度无关
2．如图所示为两个量程的电压表原理图，定值电阻R1＝2.95×104Ω，R2＝1.2×105Ω，灵敏电流计内阻Rg＝500Ω，满偏电流Ig＝100μA，下列关于电压表量程的说法正确的是（　　）

A．当使用O、A两接线柱时，量程为4V
B．当使用O、A两接线柱时，量程为6V
C．当使用O、B两接线柱时，量程为15V
D．当使用O、B两接线柱时，量程为30V
3．如图甲，电路中电源电动势为3.0 V，内阻不计，L1、L2、L3为三个相同规格的小灯泡，小灯泡的伏安特性曲线如图乙所示。当开关闭合后，下列说法中正确的是（　　）

A．L1中的电流为L2中电流的2倍
B．L3的电阻约为1.875 Ω
C．L3的电功率约为0.75 W
D．L2和L3的总功率约为3 W
4．为了确定一个标有“3.8V，0.3A”的小灯泡的电阻，小明和小华两位同学分别采用了不同的方法：小明同学用多用电表的欧姆挡测量，测量结果R1＝2Ω；小华同学由计算可得其阻值R2≈13Ω。小明同学的操作过程无误，但R1和R2存在明显差异。对此，下列说法正确的是（　　）
A．小明同学的方法错误，因为测量时没有电流通过小灯泡
B．小华同学的方法错误，因为小灯泡的电阻不能用来计算
C．两位同学的方法都正确，因为小灯泡的工作状态不同导致电阻不同
D．两位同学的方法都正确，因为多用电表的欧姆挡的精确度不够
5．要描绘一个标有“3V，0.8W”小灯泡的伏安特性曲线，要求小灯泡两端的电压由零逐渐增加，且尽量减小实验误差。已选用的器材除导线、开关外，还有：
电池组（电动势为4.5V，内阻约1Ω）
电流表（量程0.6A，内阻约为1Ω）
电压表（量程3V，内阻约为3kΩ）
滑动变阻器（最大阻值20Ω，额定电流1A）
实验电路应选用（ ）（填字母代号）。
A． B．
C． D．
6．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。下列关于多用电表的说法，正确的是（　　）

A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡
B．当S接通5或6时，为电压挡，接5时量程较大
C．电阻刻度上的零刻度线与直流电流最大刻度线相对应
D．电阻刻度是均匀的
7．在图中，甲、乙两图分别为测灯泡电阻R的电路图，下列说法不正确的是（　　）

A．甲中R测>R真，乙中R测R真，乙中R测
