初中物理13.2 电路的组成和连接方式教案

这是一份初中物理13.2 电路的组成和连接方式教案，共5页。教案主要包含了创设物理情景，新课教学 等内容，欢迎下载使用。

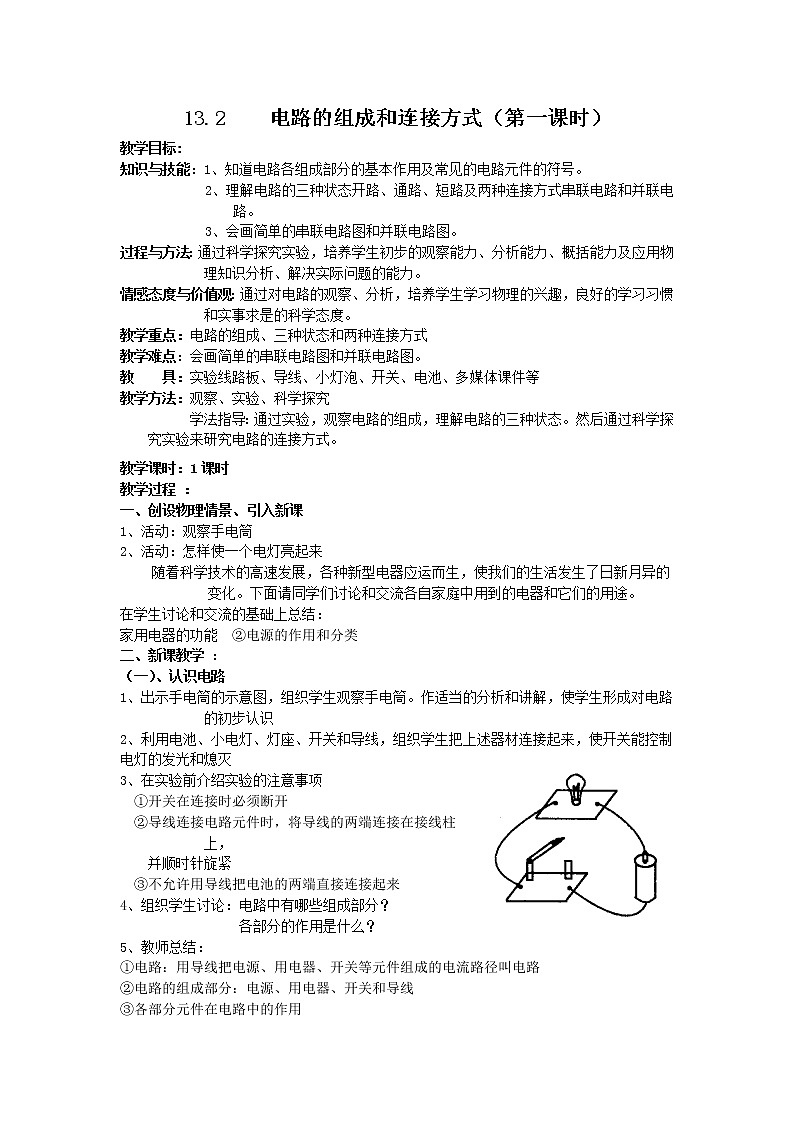

13.2    电路的组成和连接方式（第一课时）教学目标:知识与技能：1、知道电路各组成部分的基本作用及常见的电路元件的符号。2、理解电路的三种状态开路、通路、短路及两种连接方式串联电路和并联电路。3、会画简单的串联电路图和并联电路图。过程与方法：通过科学探究实验，培养学生初步的观察能力、分析能力、概括能力及应用物理知识分析、解决实际问题的能力。情感态度与价值观：通过对电路的观察、分析，培养学生学习物理的兴趣，良好的学习习惯和实事求是的科学态度。教学重点：电路的组成、三种状态和两种连接方式教学难点：会画简单的串联电路图和并联电路图。教    具：实验线路板、导线、小灯泡、开关、电池、多媒体课件等教学方法：观察、实验、科学探究学法指导：通过实验，观察电路的组成，理解电路的三种状态。然后通过科学探究实验来研究电路的连接方式。教学课时：1课时教学过程 ：一、创设物理情景、引入新课1、活动：观察手电筒2、活动：怎样使一个电灯亮起来随着科学技术的高速发展，各种新型电器应运而生，使我们的生活发生了日新月异的变化。下面请同学们讨论和交流各自家庭中用到的电器和它们的用途。在学生讨论和交流的基础上总结：家用电器的功能  ②电源的作用和分类二、新课教学 ：（一）、认识电路1、出示手电筒的示意图，组织学生观察手电筒。作适当的分析和讲解，使学生形成对电路的初步认识2、利用电池、小电灯、灯座、开关和导线，组织学生把上述器材连接起来，使开关能控制电灯的发光和熄灭3、在实验前介绍实验的注意事项  ①开关在连接时必须断开  ②导线连接电路元件时，将导线的两端连接在接线柱上，并顺时针旋紧③不允许用导线把电池的两端直接连接起来4、组织学生讨论：电路中有哪些组成部分？                 各部分的作用是什么？5、教师总结：①电路：用导线把电源、用电器、开关等元件组成的电流路径叫电路②电路的组成部分：电源、用电器、开关和导线③各部分元件在电路中的作用电源——维持电路中有持续的电流，为电路提供电能导线——连接各电路元件的导体，是电流的通道用电器——利用电流来工作的设备开关——控制电路通、断（二）、电路的三种状态1、教师实验，观察当开关闭合，打开或直接把电源的正负极用导线连接起来所发生的现象，       通路——处处连通的电路开路——因某一处断开而使电路中没有电流的电路短路——直接用导线将电源正、负极相连的电路。短路是非常危险的，可能把电源烧坏。(三)、电路图1、在设计、安装、修理各种实际电路的时候，常常画出表示电路连接情况的图（出示电路中常见元件示教板），而画实物图是很麻烦的为了简便，用国家统—规定的符号来代表电路中的各元件，出示画有电路元件的实物图和符号的投影片，并对元件符号的画法做一说明2、电路图用规定电路元件符号表示电路元件实物连接的图叫电路图3、①示范画出4－6的电路图②变换元件的位置，画出电路图4、电路图的优点：简单，方便，电路连接情况容易辨认画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个电路图最好横平竖直。学生画出对应的电路图三．小结： 四．布置作业：五．板书设计         六．教学反思：    13.2    电路的组成和连接方式（第二课时）教学目标： 知识与技能：通过自主探究，知道电路有两种基本的连接方式。通过探究实验的观察、比较，探究出串联、并联电路的基本特点。过程与方法：在探究中，激发学生的思维，让学生学会在交流与合作中学习，在学习中体会成功的喜悦。情感态度与价值观：能利用串联、并联电路的特点，分析判断生活中电路的连接方式，让学生从物理走向生活，激发学习热情。教学重点： 串联、并联电路的特点、按要求画电路图及根据电路图连接电路教学难点： 串联、并联电路的识别教学方法： 学生分组科学探究、讨论和交流、讲解教学器材；实验线路板、导线、小灯泡、开关、电池。教学过程：一、复习提问，引入新课：1、电路的组成及各元件的作用 。电路：把电源、用电器、开关、导线连接起来组成的电流的路径。各部分元件的作用：（1）电源：提供电能的装置；（2）用电器：工作的设备；（3）开关：控制用电器或用来接通或断开电路；（4）导线：连接作用，形成让电荷移动的通路   2、电路的状态：通路、开路、短路   通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。   3、上节课我们学习了使一个小灯泡亮起来的连接方法，那么同学们想一想：如果要使两个小灯泡同时亮起来，应当怎样连接二、新课教学：（一）、电路的两种连接方式1、活动：怎样使两个小电灯亮起来？请同学们利用桌上的器材：电源、两只小灯泡、开关和导线。尝试着连接一下。2、将学生连接好的一个串联的电路和一个并联电路进行演示，讲解。再将学生连接时的一些典型的错误进行演示、分析。然后请学生总结出什么是串联和并联。3、总结：把用电器逐个顺次连接起来的电路，叫做串联电路。把用电器并列地连接起来的电路，叫做并联电路。串联电路和并联电路是电路连接的两种基本方式，请同学们再分别用这两种方式连接电路，并画出相应的电路图。    （二）、串、并电路的特点：1、活动：（1）、在串联电路中把其中一个小灯泡拧下来再装上观察小灯泡的亮灭情况（2）、在并联电路中把其中一个小灯泡拧下来再装上观察小灯泡的亮灭情况（3）、在串联电路中再串联一个小灯泡，观察小灯泡的亮灭情况（4）、在并联电路中再并联一个小灯泡，观察小灯泡的亮灭情况2、总结：  在串联电路中电流只有一条路径，各用电器的工作状态相同   在并联电路中电流只有多条路径，各用电器彼此独立工作，互不影响。3、交流和讨论：   小明房间内的吊灯和壁灯如何连接？开关应该如何连接？   画出吊灯、壁灯、开关连接的电路图。（三）练习：一、根据串联、并联电路的基本特点判断电路 1、判断下列电路应采用什么连接方式（串联或并联）（1）我们家过年的时候挂的彩灯。（       ）（2）家里的电灯和电视机、冰箱。（       ）（3）晚上，马路上的灯有亮有灭。（       ）（4）教室里的日光灯。（      ）（5）工厂车间各台机器都要用电，它们应采用什么连接方式。（        ）2、分析图13B-4所示的实物连接电路，下列说法中正确的是                          A、L1、L2是串联                B、L1、L3是串联    C、L1、L2 、 L3是串联          D、L1、L2 、 L3是并联 3、如图所示电路，以下说法正确的是
　A．只接通S1灯亮，电铃响
　B．只接通S2灯亮，电铃响
　C．只断开S3灯亮，电铃响
　D．只断开S1灯亮，电铃响 4、如图A、B、C、D是根据左边实物 连接的电路图，其中正确的是          二、根据实物图画出相应的电路图1.用线条代替导线，将图20中的电器元件连成电路。　　要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组  2.练习：   3、将图中的电路元件按电路图连接成实物图．  (要求导线不交叉)        三．小结： 四．布置作业： 五．板书设计           六．教学反思：
