（1）电磁铁的磁性有无可以控制：
通电有磁性、断电无磁性。
（2）电磁铁的磁性强弱可以控制：
通过改变电流大小改变电磁铁的磁性强弱。
（3）电磁铁的磁极方向可以控制：
通过改变电流的方向来改变电磁铁的磁极。
在生产中高压环境或恶劣环境有可能对人造成不利影响，如何才能完成工作而又不会造成人身伤害?如何自动控制、远距离控制?那么就只能采用其他办法来解决，电磁继电器的使用就解决了这一问题.
它是利用电磁铁来控制工作电路的一种开关。
1.什么是电磁继电器?
它是利用低电压、弱电流电路的通断，来间接控制高电压、强电流电路的装置。
2.电磁继电器的实质是什么?

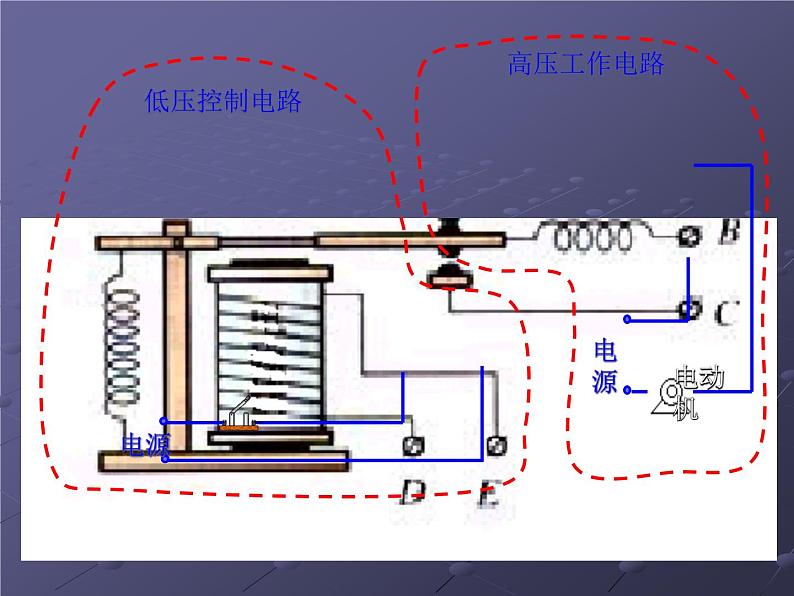

3、电磁继电器的结构与工作原理
由低压控制电路和高压工作电路组成。
控制电路 ：低压电源 开关 电磁铁工作电路 ：高压电源 触点 用电器
4、电磁继电器工作原理
当开关S1闭合时，电磁铁通电产生____，将衔铁______,开关S的触点_____，工作电路在有_____通过，电动机便转动起来。
用电磁继电器控制电路有什么好处？用低电压控制高电压；远距离控制；自动控制．
1、电磁继电器的结构如图所示，其中A是________,B是________，C是________。它利用________对衔铁的吸放，代替开关去控制电路的通断。
2.用电磁继电器控制高电压、强电流的开关，其主要优点是 ( )
3.关于电磁继电器的衔铁的选用，下列说法中正确的是 ( )A.应选用软铁材料B.应选用钢棒C.以上两种材料都可以使用D.以上两种材料都不行
C.保护用电器 D.操作简单
