04力学实验—新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析

这是一份04力学实验—新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析，文件包含04力学实验解析版新高考1卷山东卷6年2017-2022高考物理试题分类解析docx、04力学实验原卷版新高考1卷山东卷6年2017-2022高考物理试题分类解析docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。

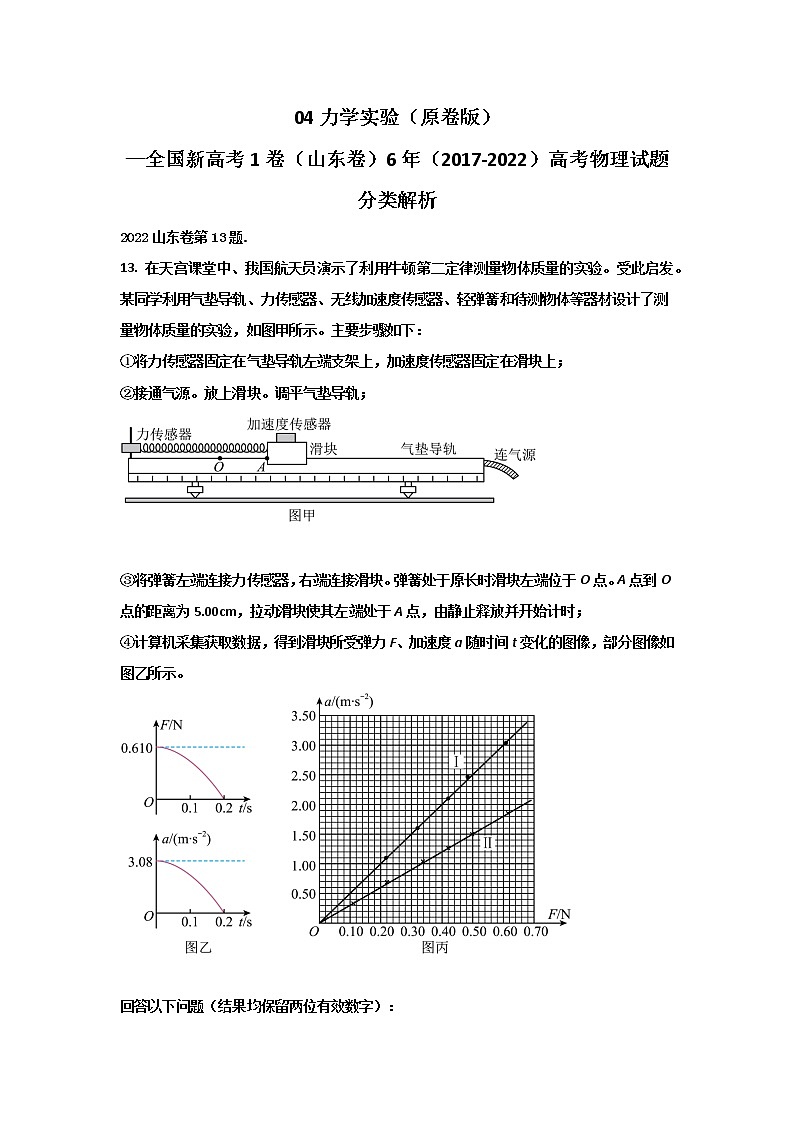

04力学实验（解析版）—全国新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析2022山东卷第13题. 13. 在天宫课堂中、我国航天员演示了利用牛顿第二定律测量物体质量的实验。受此启发。某同学利用气垫导轨、力传感器、无线加速度传感器、轻弹簧和待测物体等器材设计了测量物体质量的实验，如图甲所示。主要步骤如下：①将力传感器固定在气垫导轨左端支架上，加速度传感器固定在滑块上；②接通气源。放上滑块。调平气垫导轨；
 ③将弹簧左端连接力传感器，右端连接滑块。弹簧处于原长时滑块左端位于O点。A点到O点的距离为5.00cm，拉动滑块使其左端处于A点，由静止释放并开始计时；④计算机采集获取数据，得到滑块所受弹力F、加速度a随时间t变化的图像，部分图像如图乙所示。

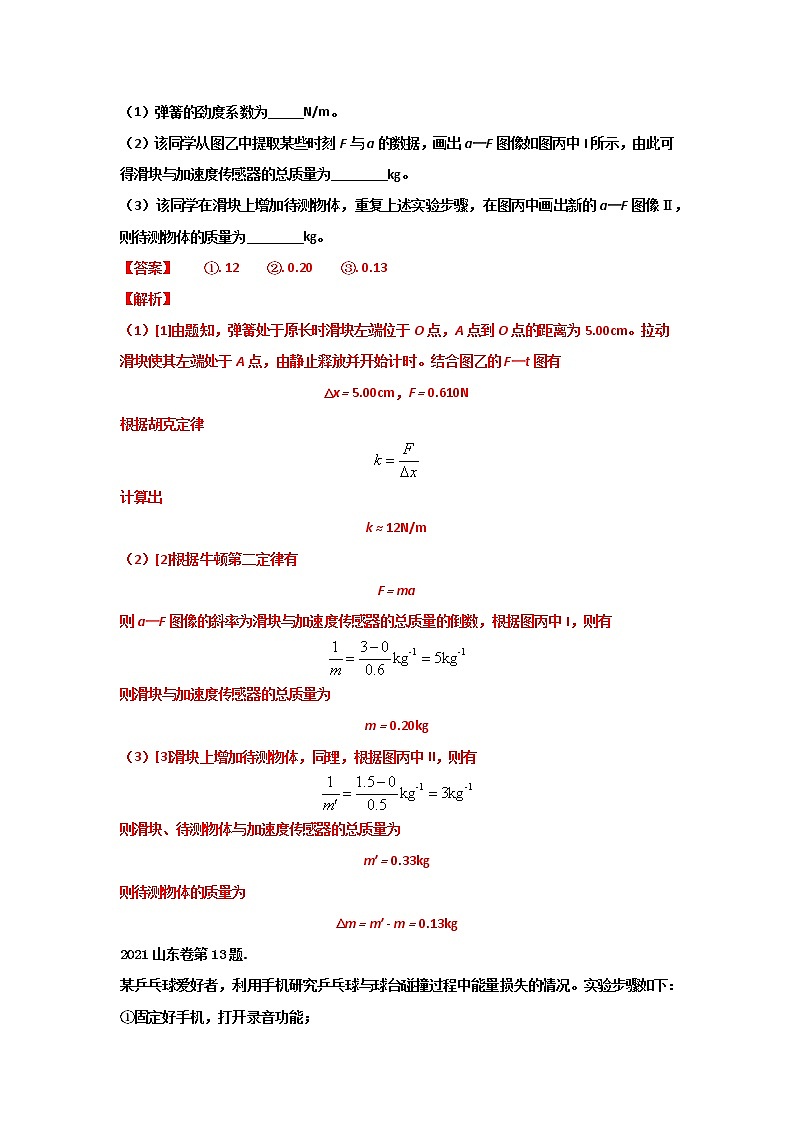

 回答以下问题（结果均保留两位有效数字）：（1）弹簧的劲度系数为_____N/m。（2）该同学从图乙中提取某些时刻F与a的数据，画出a—F图像如图丙中I所示，由此可得滑块与加速度传感器的总质量为________kg。（3）该同学在滑块上增加待测物体，重复上述实验步骤，在图丙中画出新的a—F图像Ⅱ，则待测物体的质量为________kg。【答案】    ①. 12    ②. 0.20    ③. 0.13【解析】（1）[1]由题知，弹簧处于原长时滑块左端位于O点，A点到O点的距离为5.00cm。拉动滑块使其左端处于A点，由静止释放并开始计时。结合图乙的F—t图有x = 5.00cm，F = 0.610N根据胡克定律计算出k ≈ 12N/m（2）[2]根据牛顿第二定律有F = ma则a—F图像的斜率为滑块与加速度传感器的总质量的倒数，根据图丙中I，则有则滑块与加速度传感器的总质量为m = 0.20kg（3）[3]滑块上增加待测物体，同理，根据图丙中II，则有则滑块、待测物体与加速度传感器的总质量为m′ = 0.33kg则待测物体的质量为m = m′ - m = 0.13kg2021山东卷第13题. 某乒乓球爱好者，利用手机研究乒乓球与球台碰撞过程中能量损失的情况。实验步骤如下：①固定好手机，打开录音功能；②从一定高度由静止释放乒乓球；③手机记录下乒乓球与台面碰撞的声音，其随时间（单位：s）的变化图像如图所示。根据声音图像记录的碰撞次序及相应碰撞时刻，如下表所示。碰撞次序1234567碰撞时刻（s）1.121.582.002.402.783.14347根据实验数据，回答下列问题：（1）利用碰撞时间间隔，计算出第3次碰撞后乒乓球的弹起高度为___________m（保留2位有效数字，当地重力加速度）。（2）设碰撞后弹起瞬间与该次碰撞前瞬间速度大小的比值为k，则每次碰撞损失的动能为碰撞前动能的___________倍（用k表示），第3次碰撞过程中___________（保留2位有效数字）。（3）由于存在空气阻力，第（1）问中计算的弹起高度___________（填“高于”或“低于”）实际弹起高度。【答案】    ①. 0.20    ②.     ③. 0.95    ④. 高于【解析】（1）[1]第3次碰撞到第4次碰撞用时，根据竖直上抛和自由落体运动的对称性可知第3次碰撞后乒乓球弹起的高度为（2）[2]碰撞后弹起瞬间速度为，碰撞前瞬间速度为，根据题意可知则每次碰撞损失的动能与碰撞前动能的比值为[3]第2次碰后从最高点落地瞬间的速度第3次碰撞后瞬间速度为则第3次碰撞过程中（3）[4]由于存在空气阻力，乒乓球在上升过程中受到向下的阻力和重力，加速度变大，上升的高度变小，所以第（1）问中计算的弹起高度高于实际弹起的高度。2020山东第13题.2020年5月，我国进行了珠穆朗玛峰的高度测量，其中一种方法是通过使用重力仪测量重力加速度，进而间接测量海拔高度。某同学受此启发就地取材设计了如下实验，测量当地重力加速度的大小。实验步骤如下：（i）如图甲所示，选择合适高度的垫块，使木板的倾角为53°，在其上表面固定一与小物块下滑路径平行的刻度尺（图中未画出）。（ii）调整手机使其摄像头正对木板表面，开启视频录像功能。将小物块从木板顶端释放，用手机记录下小物块沿木板向下做加速直线运动的情况。然后通过录像的回放，选择小物块运动路径上合适的一点作为测量参考点，得到小物块相对于该点的运动距离L与运动时间t的数据。（iii）该同学选取部分实验数据，画出了-t图像，利用图像数据得到小物块下滑的加速度大小为5.6 m/s2。（iv）再次调节垫块，改变木板的倾角，重复实验。回答以下问题：(1)当木板的倾角为37°时，所绘图像如图乙所示。由图像可得，物块过测量参考点时速度的大小为_____m/s；选取图线上位于坐标纸网格交叉点上的A、B两点，利用A、B两点数据得到小物块下滑加速度的大小为_____m/s2。（结果均保留2位有效数字）(2)根据上述数据，进一步分析得到当地的重力加速度大小为_____ m/s2。（结果保留2位有效数字，sin37°= 0.60，cos37°=0.80）13.【答案】    (1). 0.32或0.33    (2). 3.1    (3). 9.4【解析】(1)[1][2]根据可得则由图像纵轴速度截距，可知，则v0=0.33m/s　　　加速度等于图像的斜率　(2)[3]由牛顿第二定律可知即当θ=53°时a=5.6m/s2，即当θ=37°时a=3.0m/s2，即联立解得g=9.4m/s22019山东第第22题．（5分）某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究。物块拖动纸带下滑，打出的纸带一部分如图所示。已知打点计时器所用交流电的频率为50 Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出。在ABCDE五个点中，打点计时器最先打出的是      点，在打出C点时物块的速度大小为      m/s（保留3位有效数字）；物块下滑的加速度大小为     m/s2（保留2位有效数字）。【答案】    (1). A    (2). 0.233    (3). 0.75【解析】【详解】分析可知，物块沿倾斜长木板最匀加速直线运动，纸带上的点迹，从A到E，间隔越来越大，可知，物块跟纸带的左端相连，纸带上最先打出的是A点；在打点计时器打C点瞬间，物块的速度；根据逐差法可知，物块下滑的加速度．故本题正确答案为：A；0.233；0.75．山东2018第22题.（5分）如图（a），一弹簧上端固定在支架顶端，下端悬挂一托盘：一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针。现要测量图（a）中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm；当托盘内放有质量为0.100 kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b）所示，其读数为_______cm。当地的重力加速度大小为9.80 m/s2，此弹簧的劲度系数为________N/m（保留3位有效数字）。【解析】游标卡尺的读数：主尺读3.7cm，游标尺的第15个格与主尺某格对齐，所以读数为，所以弹簧伸长为3.775cm。弹簧的劲度系数为【答案】22．（5分）3.775  53.7山东2017第22题．（5分）某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间。实验前，将该计时器固定在小车旁，如图（a）所示。实验时，保持桌面水平，用手轻推一下小车。在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图（b）记录了桌面上连续的6个水滴的位置。（已知滴水计时器每30 s内共滴下46个小水滴）（1）由图（b）可知，小车在桌面上是____________（填“从右向左”或“从左向右”）运动的。（2）该小组同学根据图（b）的数据判断出小车做匀变速运动。小车运动到图（b）中A点位置时的速度大小为___________m/s，加速度大小为____________m/s2。（结果均保留2位有效数字）【解析】减速运动，T=  【答案】22.（1）从左向右     （2）0.19   0.037
