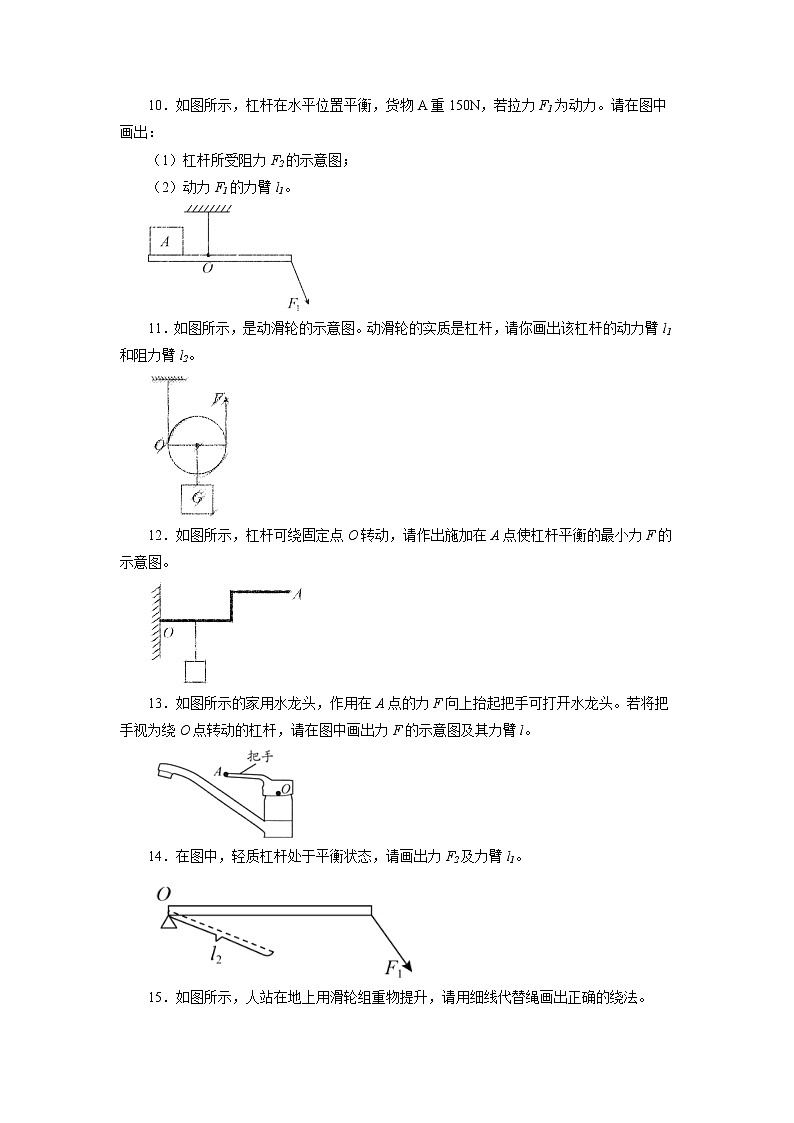

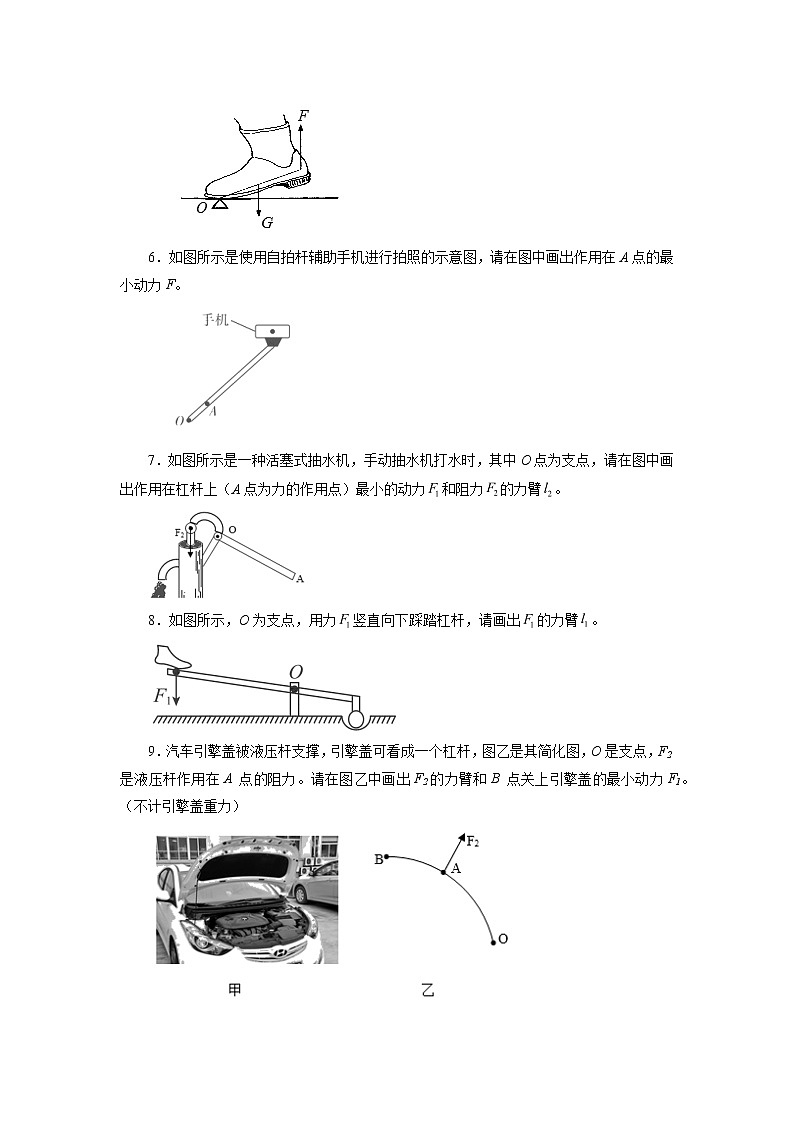

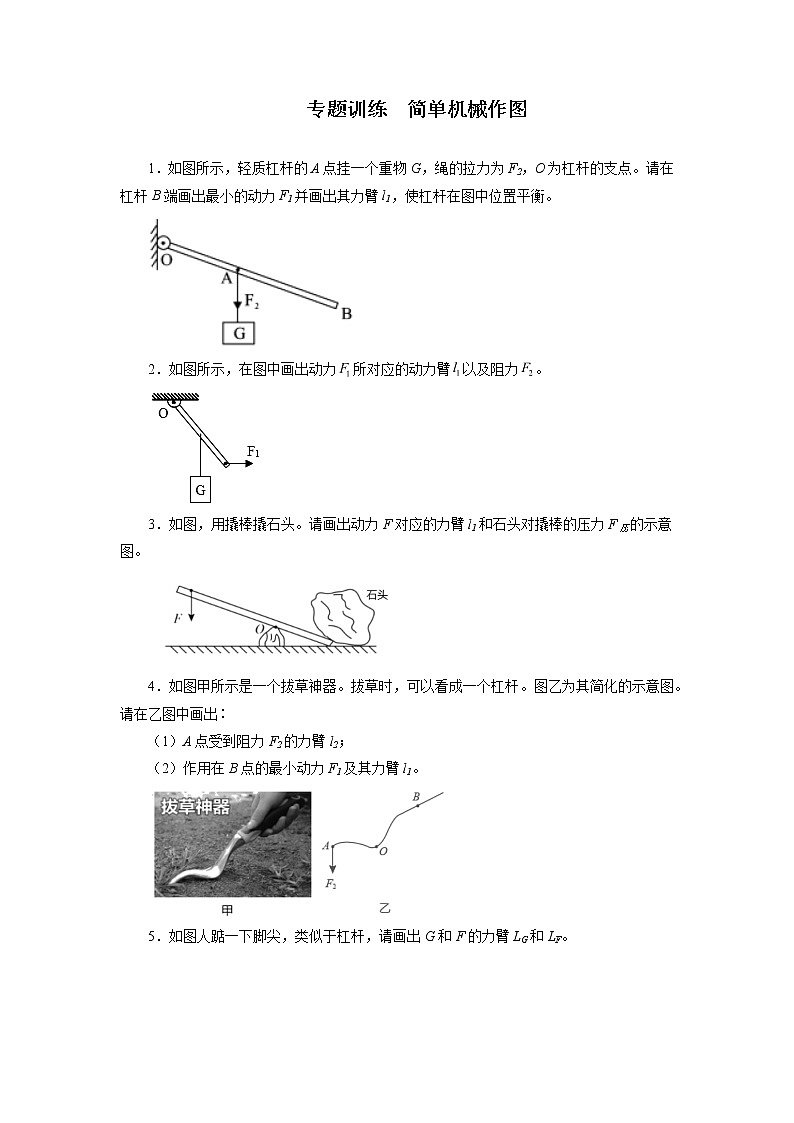

专题训练  简单机械作图 1．如图所示，轻质杠杆的A点挂一个重物G，绳的拉力为F2，O为杠杆的支点。请在杠杆B端画出最小的动力F1并画出其力臂l1，使杠杆在图中位置平衡。2．如图所示，在图中画出动力所对应的动力臂以及阻力。3．如图，用撬棒撬石头。请画出动力F对应的力臂l1和石头对撬棒的压力F压的示意图。4．如图甲所示是一个拔草神器。拔草时，可以看成一个杠杆。图乙为其简化的示意图。请在乙图中画出∶（1）A点受到阻力F2的力臂l2；（2）作用在B点的最小动力F1及其力臂l1。5．如图人踮一下脚尖，类似于杠杆，请画出G和F的力臂LG和LF。6．如图所示是使用自拍杆辅助手机进行拍照的示意图，请在图中画出作用在A点的最小动力F。7．如图所示是一种活塞式抽水机，手动抽水机打水时，其中O点为支点，请在图中画出作用在杠杆上（A点为力的作用点）最小的动力和阻力的力臂。8．如图所示，O为支点，用力竖直向下踩踏杠杆，请画出的力臂。9．汽车引擎盖被液压杆支撑，引擎盖可看成一个杠杆，图乙是其简化图，O是支点，F2是液压杆作用在A 点的阻力。请在图乙中画出F2的力臂和B 点关上引擎盖的最小动力F1。（不计引擎盖重力）10．如图所示，杠杆在水平位置平衡，货物A重150N，若拉力F1为动力。请在图中画出：（1）杠杆所受阻力F2的示意图；     （2）动力F1的力臂l1。11．如图所示，是动滑轮的示意图。动滑轮的实质是杠杆，请你画出该杠杆的动力臂l1和阻力臂l2。12．如图所示，杠杆可绕固定点O转动，请作出施加在A点使杠杆平衡的最小力F的示意图。13．如图所示的家用水龙头，作用在A点的力F向上抬起把手可打开水龙头。若将把手视为绕O点转动的杠杆，请在图中画出力F的示意图及其力臂l。14．在图中，轻质杠杆处于平衡状态，请画出力F2及力臂l1。15．如图所示，人站在地上用滑轮组重物提升，请用细线代替绳画出正确的绕法。16．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。                          参考答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．
