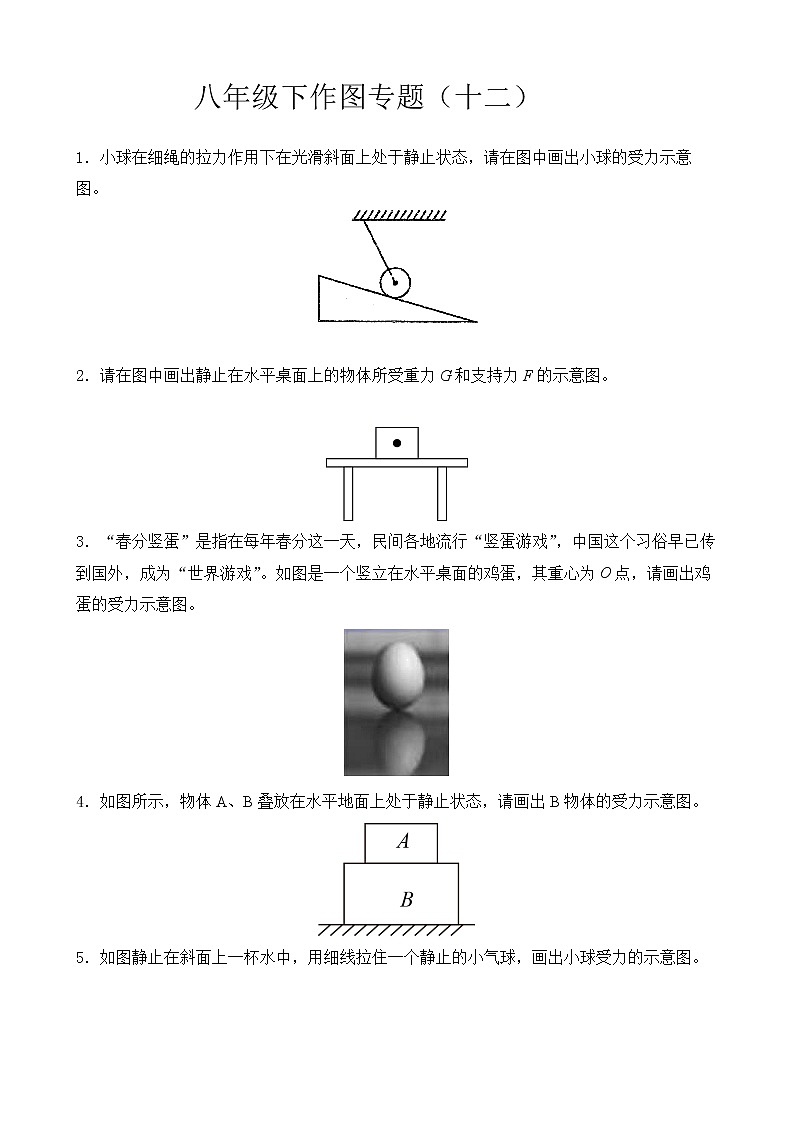

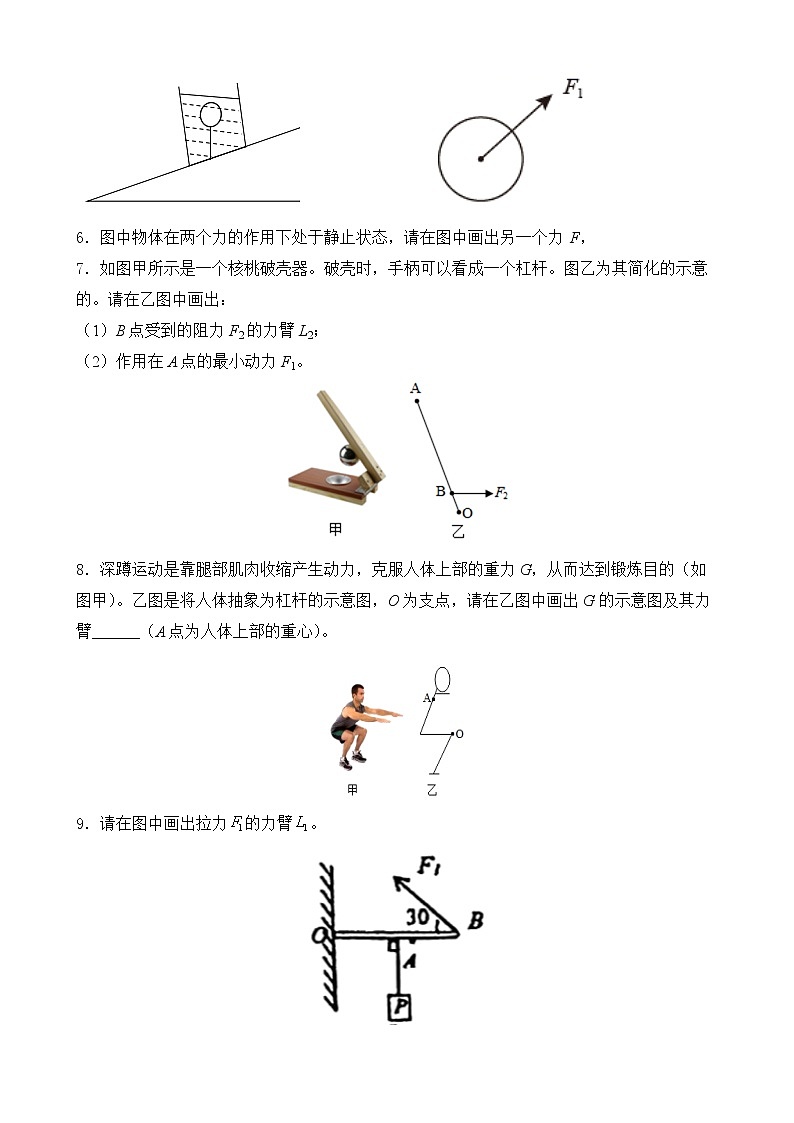

八年级下作图专题（十二） 1．小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。 2．请在图中画出静止在水平桌面上的物体所受重力G和支持力F的示意图。 3．“春分竖蛋”是指在每年春分这一天，民间各地流行“竖蛋游戏”，中国这个习俗早已传到国外，成为“世界游戏”。如图是一个竖立在水平桌面的鸡蛋，其重心为O点，请画出鸡蛋的受力示意图。4．如图所示，物体A、B叠放在水平地面上处于静止状态，请画出B物体的受力示意图。5．如图静止在斜面上一杯水中，用细线拉住一个静止的小气球，画出小球受力的示意图。6．图中物体在两个力的作用下处于静止状态，请在图中画出另一个力 F，7．如图甲所示是一个核桃破壳器。破壳时，手柄可以看成一个杠杆。图乙为其简化的示意的。请在乙图中画出：（1）B点受到的阻力F2的力臂L2；（2）作用在A点的最小动力F1。8．深蹲运动是靠腿部肌肉收缩产生动力，克服人体上部的重力G，从而达到锻炼目的（如图甲）。乙图是将人体抽象为杠杆的示意图，O为支点，请在乙图中画出G的示意图及其力臂______（A点为人体上部的重心）。9．请在图中画出拉力的力臂。10．如图所示，某杠杆绕O点转动，画出动力F的力臂L。11．如图所示杠杆处于静止状态，请根据已知的力或力臂画出相应的力臂或力。12．画出图中最省力的绕绳方法。13．如图所示，重900N的物体，放在水平地面上，一个人站在地上利用滑轮组将重物匀速提到楼上，要想使人所用的拉力最小，请在图上面出滑轮组上绳子的绕法｡14．如图所示有两个滑轮，请设计一个最省力的滑轮组将陷在泥里的汽车拉出来。15．已知拉力F与重物G的关系分别是：F甲=G，F乙=G。（不计动滑轮的重力和摩擦），请在图甲、乙滑轮组中画出正确的绕线方式。16．如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
