高二物理下学期暑假训练1电磁感应含解析

这是一份高二物理下学期暑假训练1电磁感应含解析，共11页。

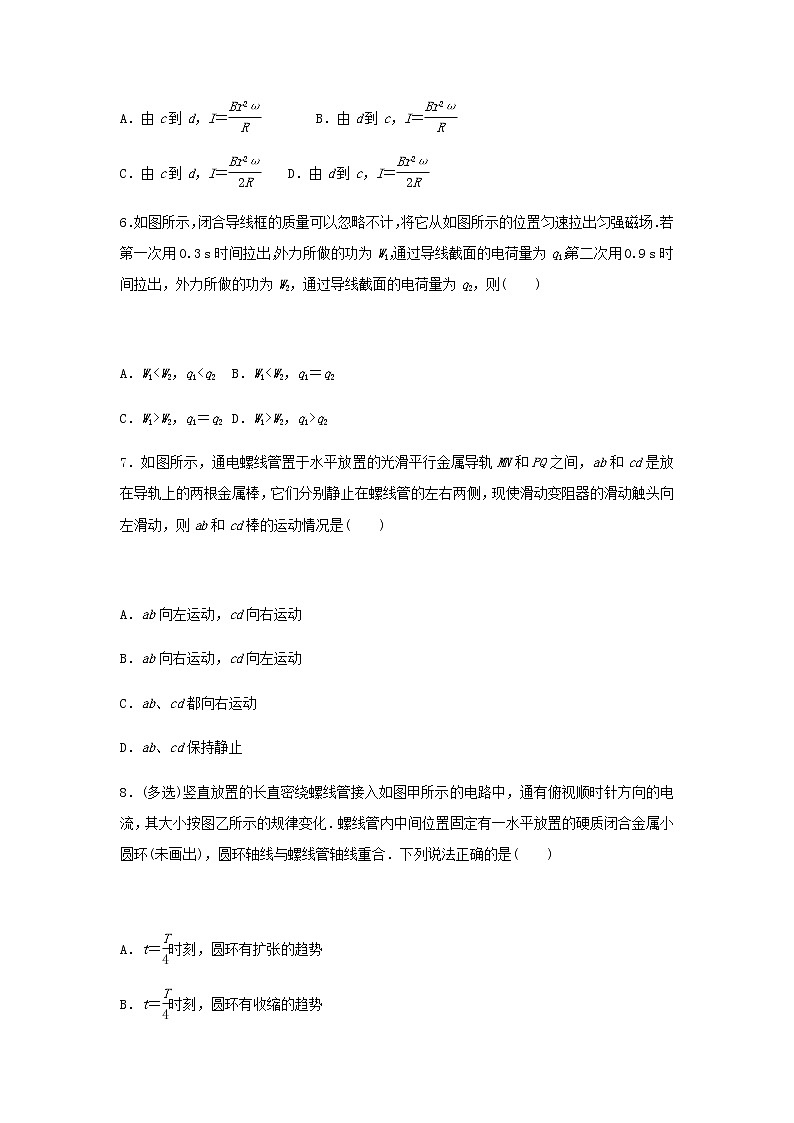

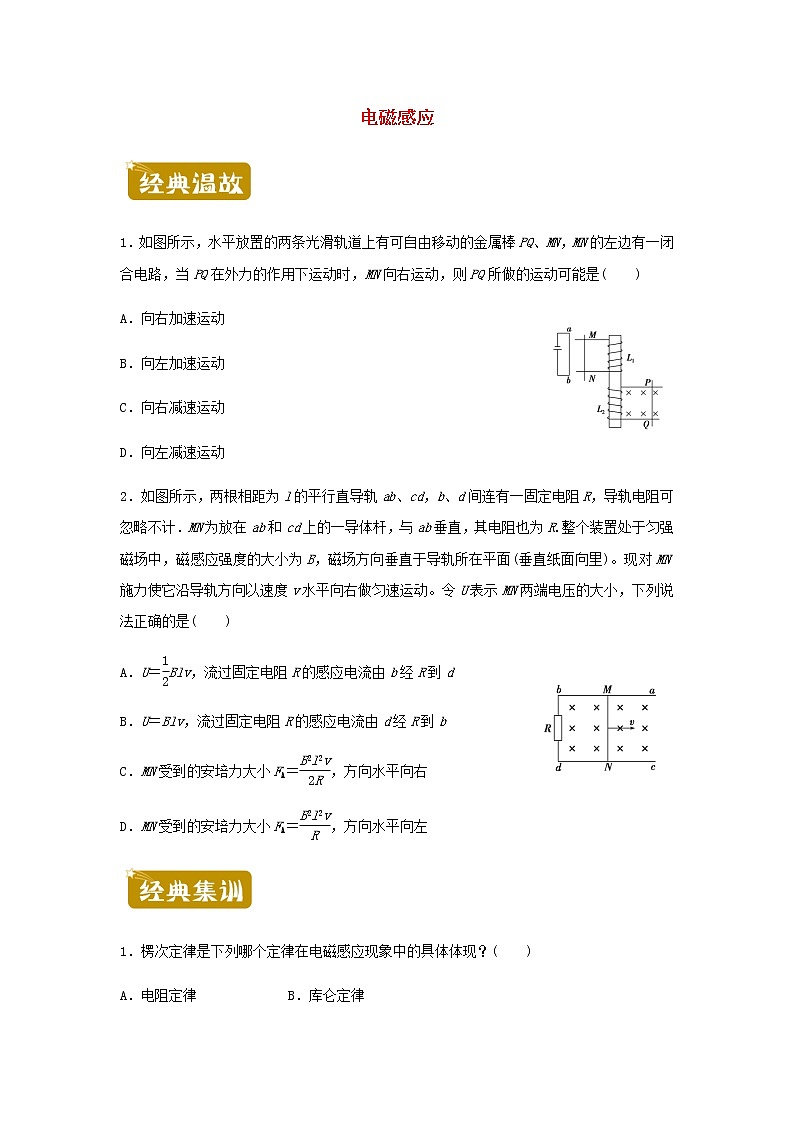

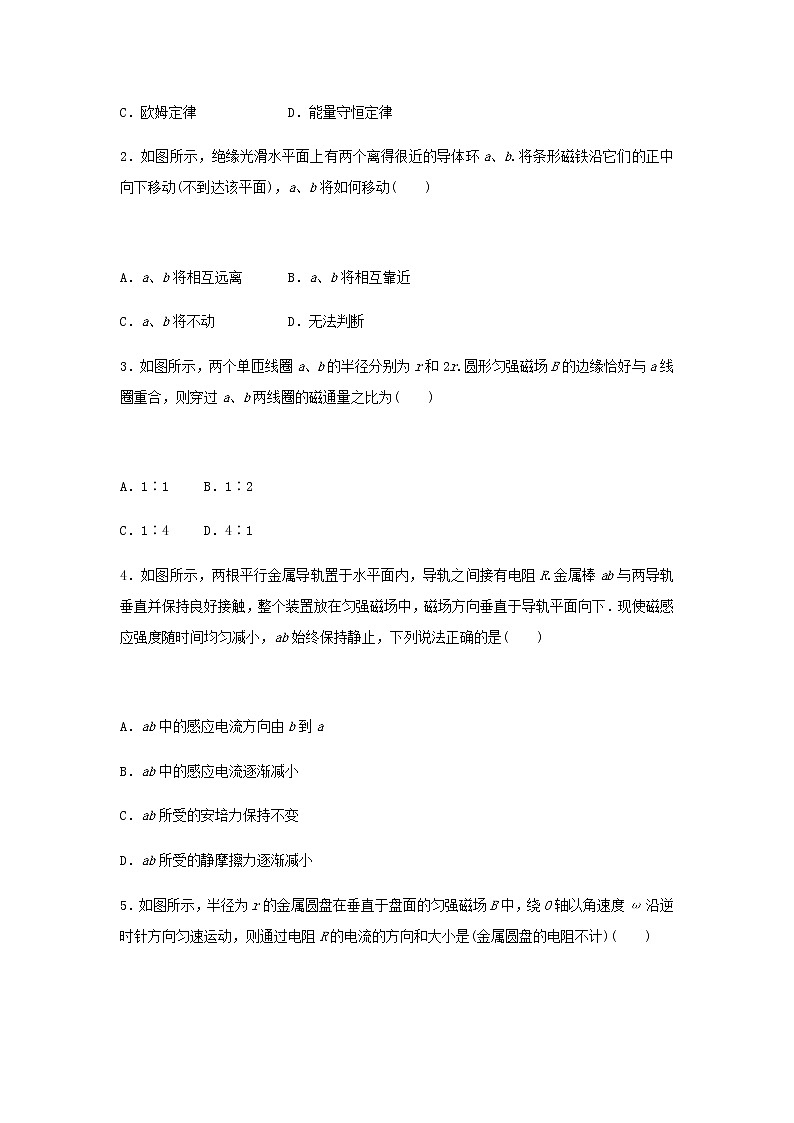

电磁感应1．如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是(　　) A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动2．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(垂直纸面向里)。现对MN施力使它沿导轨方向以速度v水平向右做匀速运动。令U表示MN两端电压的大小，下列说法正确的是(　　) A．U＝Blv，流过固定电阻R的感应电流由b经R到dB．U＝Blv，流过固定电阻R的感应电流由d经R到bC．MN受到的安培力大小FA＝，方向水平向右D．MN受到的安培力大小FA＝，方向水平向左1．楞次定律是下列哪个定律在电磁感应现象中的具体体现？(　　)A．电阻定律　　　　　　 B．库仑定律C．欧姆定律          D．能量守恒定律2．如图所示，绝缘光滑水平面上有两个离得很近的导体环a、b.将条形磁铁沿它们的正中向下移动(不到达该平面)，a、b将如何移动(　　) A．a、b将相互远离      B．a、b将相互靠近C．a、b将不动          D．无法判断3．如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为(　　)  A．1∶1  B．1∶2C．1∶4  D．4∶14．如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是(　　) A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小5．如图所示，半径为r的金属圆盘在垂直于盘面的匀强磁场B中，绕O轴以角速度ω沿逆时针方向匀速运动，则通过电阻R的电流的方向和大小是(金属圆盘的电阻不计)(　　)  A．由c到d，I＝　　　 B．由d到c，I＝C．由c到d，I＝ D．由d到c，I＝6．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用0.9 s时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则(　　) A．W1<W2，q1<q2 B．W1<W2，q1＝q2C．W1>W2，q1＝q2 D．W1>W2，q1>q27．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是(　　)  A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止8．(多选)竖直放置的长直密绕螺线管接入如图甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化．螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环(未画出)，圆环轴线与螺线管轴线重合．下列说法正确的是(　　) A．t＝时刻，圆环有扩张的趋势B．t＝时刻，圆环有收缩的趋势C．t＝和t＝时刻，圆环内的感应电流大小相等D．t＝时刻，圆环内有俯视逆时针方向的感应电流 9．(多选)如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处在垂直于纸面向外的匀强磁场中，下列说法中正确的是(　　)  A．当金属棒ab向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒ab向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒ab向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒ab向右加速运动时，b点电势高于a点，d点电势高于c点10．(多选)在如图甲所示的虚线框内有匀强磁场，设图甲所示磁场方向为正，磁感应强度随时间的变化规律如图乙所示．边长为l，电阻为R的正方形均匀线框abcd有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab边的发热功率为P，则(　　) A．线框中的感应电动势为B．线框中感应电流为2C．线框cd边的发热功率为D．b端电势高于a端电势11．如图，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上，t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动．t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g.求：  (1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值．    12．足够长的平行金属轨道M、N，相距L＝0.5 m，且水平放置；M、N左端与半径R＝0.4 m的光滑竖直半圆轨道相连，金属棒b和c可在轨道上无摩擦地滑动，两金属棒的质量mb＝mc＝0.1 kg，电阻Rb＝Rc＝1 Ω，轨道的电阻不计．平行水平金属轨道M、N处于磁感应强度B＝1 T的匀强磁场中，磁场方向与轨道平面垂直，光滑竖直半圆轨道在磁场外，如图所示，若使b棒以初速度v0＝10 m/s开始向左运动．g取10 m/s2.求： (1)c棒的最大速度；(2)c棒中产生的焦耳热；(3)若c棒达最大速度后沿半圆轨道上滑，金属棒c到达轨道最高点时对轨道的压力的大小．
  1．【答案】BC【解析】MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流由M →NL1中感应电流的磁场方向向上；若L2中磁场方向向上减弱PQ中电流为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流为P→Q且增大向左加速运动．B、C正确。2．【答案】A【解析】根据电磁感应定律，MN产生的电动势E＝Blv，由于MN的电阻与外电路电阻相同，所以MN两端的电压U＝E＝Blv，根据右手定则，流过固定电阻R的感应电流由b经R到d，故A正确，B错误；MN受到的安培力大小FA＝，方向水平向左，故C、D错误。1．【答案】D【解析】楞次定律中的“阻碍”作用，是能量守恒定律在电磁感应现象中的具体体现，在克服这种“阻碍”的过程中，其他形式的能转化为电能，D正确。2．【答案】A【解析】根据Φ＝BS，磁铁向下移动过程中B增大，所以穿过每个环中的磁通量都增大，a、b中产生同方向的感应电流，两环间有斥力作用，所以a、b将相互远离．A正确．3．【答案】A【解析】磁通量Φ＝B·S，其中B为磁感应强度，S为与B垂直的有效面积．因为是同一磁场，B相同，且有效面积相同，Sa＝Sb，故Φa＝Φb.A正确．4．【答案】D【解析】本题考查楞次定律、电磁感应定律、闭合电路欧姆定律、安培力、平衡条件．由于通过回路的磁通量向下减小，则根据楞次定律可知ab中感应电流的方向由a到b，A错误；因ab不动，回路面积不变；当B均匀减小时，由E＝n＝nS知，产生的感应电动势恒定，回路中感应电流I＝恒定，B错误；由F＝BIL知，F随B减小而减小，C错误；对ab由平衡条件有f＝F，D正确．5．【答案】D【解析】由右手定则判定通过电阻R的电流的方向是由d到c；而金属圆盘产生的感应电动势E＝Br2ω，所以通过电阻R的电流大小是I＝，D正确．6．【答案】C【解析】两次拉出的速度之比v1∶v2＝3∶1.电动势之比E1∶E2＝3∶1，电流之比I1∶I2＝3∶1，则电荷量之比q1∶q2＝(I1t1)∶(I2t2)＝1∶1.安培力之比F1∶F2＝3∶1，则外力做功之比W1∶W2＝3∶1，故C正确．7．【答案】A【解析】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动．只有A正确．8．【答案】BC【解析】t＝时刻，线圈中通有顺时针逐渐增大的电流，则线圈中由电流产生的磁场向下且逐渐增强，由楞次定律可知，圆环有收缩的趋势，A错误，B正确；t＝时刻，线圈中通有顺时针逐渐减小的电流，则线圈中由电流产生的磁场向下且逐渐减小，由楞次定律可知，圆环中的感应电流为顺时针，D错误；t＝和t＝时刻，线圈中电流的变化率一致，即由线圈电流产生的磁场变化率一致，则圆环中的感应电流大小相等，C正确．9．【答案】BD【解析】当金属棒向右匀速运动而切割磁感线时，金属棒产生恒定感应电动势，由右手定则判断电流方向为a→b.根据电流从电源(ab相当于电源)正极流出沿外电路回到电源负极的特点，可以判断b点电势高于a点．又左线圈中的感应电动势恒定，则感应电流也恒定，所以穿过右线圈的磁通量保持不变，不产生感应电流．当ab向右做加速运动时，由右手定则可推断φb>φa，电流沿逆时针方向．又由E＝Blv可知ab导体两端的E不断增大，那么左边电路中的感应电流也不断增大，由安培定则可判断它在铁芯中的磁感线方向是沿逆时针方向的，并且磁感应强度不断增强，所以右边电路线圈中向上的磁通量不断增加．由楞次定律可判断右边电路的感应电流方向应沿逆时针，而在右线圈组成的电路中，感应电动势仅产生在绕在铁芯上的那部分线圈上．把这个线圈看做电源，由于电流是从c沿内电路(即右线圈)流向d，因此d点电势高于c点，综上可得，B、D正确．10．【答案】BD【解析】由题图乙可知，在每个周期内磁感应强度随时间均匀变化，线框中产生大小恒定的感应电流，设感应电流为I，则对ab边有，P＝I2·R，得I＝2，B正确；由闭合电路欧姆定律得，感应电动势为E＝IR＝2，根据法拉第电磁感应定律得E＝＝·l2，由题图乙知，＝，联立解得E＝，A错误；线框的四边电阻相等，电流相等，则发热功率相等，都为P，C错误；由楞次定律判断可知，线框中感应电流方向为逆时针，则b端电势高于a端电势，D正确．11．【解析】(1)设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得ma＝F－μmg              ①设金属杆到达磁场左边界时的速度为v，由运动学公式有v＝at0 ②当金属杆以速度v在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为E＝Blv ③联立①②③式可得E＝Blt0. ④(2)设金属杆在磁场区域中匀速运动时，金属杆中的电流为I，根据欧姆定律I＝⑤式中R为电阻的阻值．金属杆所受的安培力为f＝BlI ⑥因金属杆做匀速运动，由牛顿运动定律得F－μmg－f＝0 ⑦联立④⑤⑥⑦式得R＝.12．【解析】(1)在磁场力作用下，b棒做减速运动，c棒做加速运动，当两棒速度相等时，c棒达最大速度．选两棒为研究对象，根据动量守恒定律有mbv0＝(mb＋mc)v解得c棒的最大速度为v＝v0＝v0＝5 m/s.(2)从b棒开始运动到两棒速度相等的过程中，系统减少的动能转化为电能，两棒中产生的总热量为Q＝mbv－(mb＋mc)v2＝2.5 J.因为Rb＝Rc，所以c棒中产生的焦耳热为Qc＝＝1.25 J.(3)设c棒沿半圆轨道滑到最高点时的速度为v′，从最低点上升到最高点的过程由机械能守恒可得：mcv2－mcv′2＝mcg·2R解得v′＝3 m/s在最高点，设轨道对c棒的弹力为F，由牛顿第二定律得mcg＋F＝mc解得F＝1.25 N由牛顿第三定律得，在最高点c棒对轨道的压力为1.25 N。
