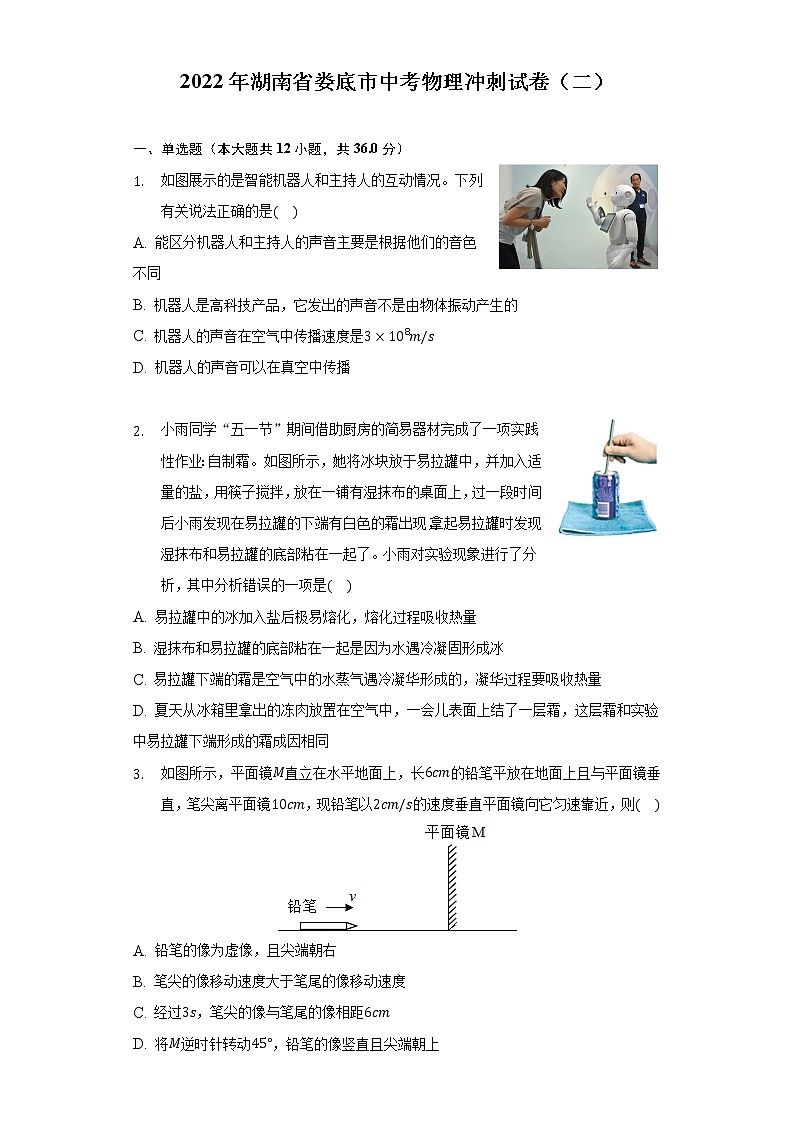

2022年湖南省娄底市中考物理冲刺试卷（二）

一、单选题（本大题共12小题，共36.0分）
1. 如图展示的是智能机器人和主持人的互动情况。下列有关说法正确的是(    )
A. 能区分机器人和主持人的声音主要是根据他们的音色不同
B. 机器人是高科技产品，它发出的声音不是由物体振动产生的
C. 机器人的声音在空气中传播速度是3×108m/s
D. 机器人的声音可以在真空中传播

2. 小雨同学“五一节”期间借助厨房的简易器材完成了一项实践性作业：自制霜。如图所示，她将冰块放于易拉罐中，并加入适量的盐，用筷子搅拌，放在一铺有湿抹布的桌面上，过一段时间后小雨发现在易拉罐的下端有白色的霜出现，拿起易拉罐时发现湿抹布和易拉罐的底部粘在一起了。小雨对实验现象进行了分析，其中分析错误的一项是(    )
A. 易拉罐中的冰加入盐后极易熔化，熔化过程吸收热量
B. 湿抹布和易拉罐的底部粘在一起是因为水遇冷凝固形成冰
C. 易拉罐下端的霜是空气中的水蒸气遇冷凝华形成的，凝华过程要吸收热量
D. 夏天从冰箱里拿出的冻肉放置在空气中，一会儿表面上结了一层霜，这层霜和实验中易拉罐下端形成的霜成因相同
3. 如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近，则(    )
A. 铅笔的像为虚像，且尖端朝右
B. 笔尖的像移动速度大于笔尾的像移动速度
C. 经过3s，笔尖的像与笔尾的像相距6cm
D. 将M逆时针转动45°，铅笔的像竖直且尖端朝上

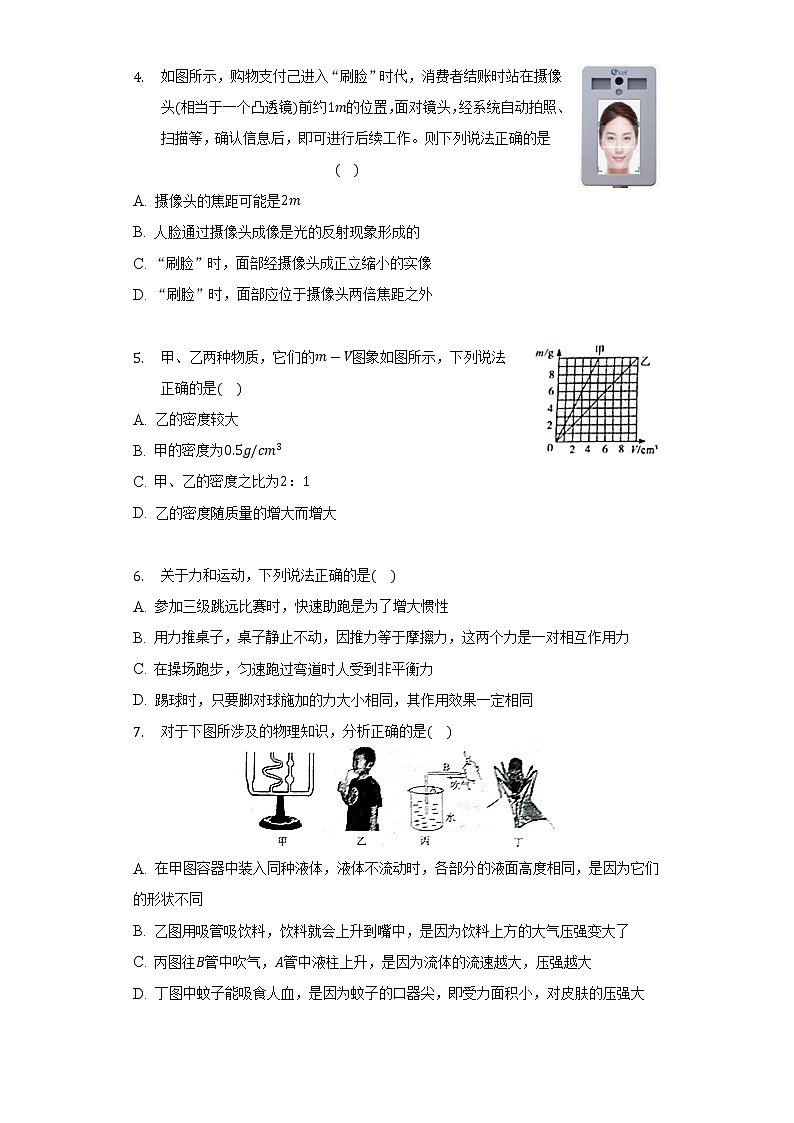

4. 如图所示，购物支付己进入“刷脸”时代，消费者结账时站在摄像头(相当于一个凸透镜)前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。则下列说法正确的是(    )
A. 摄像头的焦距可能是2m
B. 人脸通过摄像头成像是光的反射现象形成的
C. “刷脸”时，面部经摄像头成正立缩小的实像
D. “刷脸”时，面部应位于摄像头两倍焦距之外

5. 甲、乙两种物质，它们的m-V图象如图所示，下列说法正确的是(    )
A. 乙的密度较大
B. 甲的密度为0.5g/cm3
C. 甲、乙的密度之比为2：1
D. 乙的密度随质量的增大而增大

6. 关于力和运动，下列说法正确的是(    )
A. 参加三级跳远比赛时，快速助跑是为了增大惯性
B. 用力推桌子，桌子静止不动，因推力等于摩擦力，这两个力是一对相互作用力
C. 在操场跑步，匀速跑过弯道时人受到非平衡力
D. 踢球时，只要脚对球施加的力大小相同，其作用效果一定相同
7. 对于下图所涉及的物理知识，分析正确的是(    )
A. 在甲图容器中装入同种液体，液体不流动时，各部分的液面高度相同，是因为它们的形状不同
B. 乙图用吸管吸饮料，饮料就会上升到嘴中，是因为饮料上方的大气压强变大了
C. 丙图往B管中吹气，A管中液柱上升，是因为流体的流速越大，压强越大
D. 丁图中蚊子能吸食人血，是因为蚊子的口器尖，即受力面积小，对皮肤的压强大

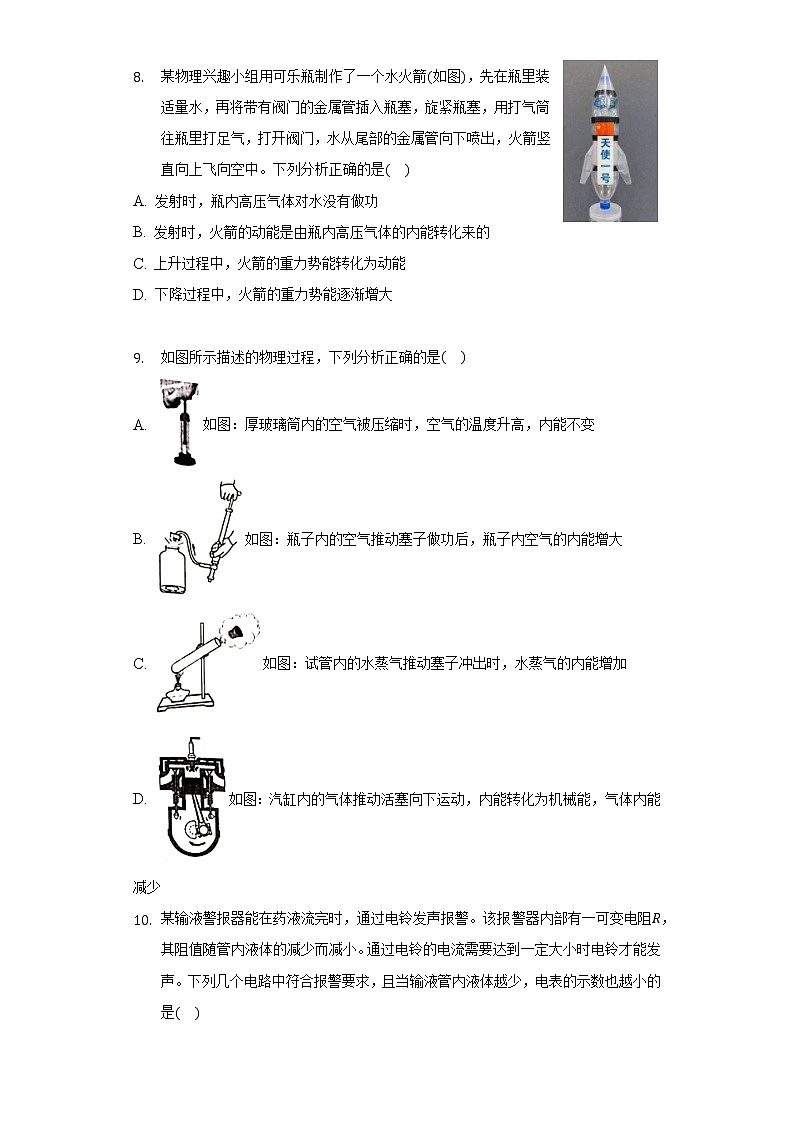

8. 某物理兴趣小组用可乐瓶制作了一个水火箭(如图)，先在瓶里装适量水，再将带有阀门的金属管插入瓶塞，旋紧瓶塞，用打气筒往瓶里打足气，打开阀门，水从尾部的金属管向下喷出，火箭竖直向上飞向空中。下列分析正确的是(    )
A. 发射时，瓶内高压气体对水没有做功
B. 发射时，火箭的动能是由瓶内高压气体的内能转化来的
C. 上升过程中，火箭的重力势能转化为动能
D. 下降过程中，火箭的重力势能逐渐增大

9. 如图所示描述的物理过程，下列分析正确的是(    )
A. 如图：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变
B. 如图：瓶子内的空气推动塞子做功后，瓶子内空气的内能增大
C. 如图：试管内的水蒸气推动塞子冲出时，水蒸气的内能增加
D. 如图：汽缸内的气体推动活塞向下运动，内能转化为机械能，气体内能减少
10. 某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是(    )
A. B.
C. D.
11. 如图是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R'为光敏电阻，有光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是(    )
A. 通过R0的电流变大 B. R0与R'的电流之比变小
C. 计数器两端的电压不变 D. 电路的总功率变小
12. 如图所示是小明家的电能表。将一个“220V 1210W”的用电器单独接入家庭电路中工作12min，电能表的转盘转了500转。在此工作过程中，下列说法中正确的是(    )
A. 该电能表的示数表示家中已经消耗1123.4J的电能
B. 该用电器的实际功率为1200W
C. 该电路的实际电压为200V
D. 若小明家所有用电器同时工作，则总功率不得超过2.2kW


二、填空题（本大题共6小题，共24.0分）
13. 如图所示华为麒麟990芯片，该芯片采用目前世界先进的5nm工艺制造，则5nm等于______m，其中“芯片”所用的材料是______(导体/绝缘体/半导体/超导体)。


14. 小明利用如图所示的装置，将物块从水面缓缓浸入水中，乙图为弹簧测力计的示数F与物块浸入水中深度h的关系图像，物块没入水中时所受的浮力为______
N，台秤的示数将增加200g，物块的密度是______kg/m3。(已知g=10N/kg)

15. 如图所示，在F=200N的拉力作用下，物体A以2m/s的速度沿水平面做匀速直线运动，若滑轮组所做有用功的功率为960W，则地面对物体的摩擦力为______N，滑轮组的机械效率为______。(忽略绳子和滑轮的重力)
16. 2021年5月15日，我国“天问一号”火星探测器所携带的“祝融号”火星车及其着陆组合体首次着陆火星取得成功。“祝融号”火星车是依靠其机身两侧闪蝶形太阳能电池翼提供能量的，太阳能来源于太阳内部氢原子核在超高温下发生______，释放出的巨大核能；太阳能属于______(选填“可再生”或“不可再生”)能源。
17. 如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是______极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的______(填“发电机”或“电动机”)。
18. 如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压U的变化的图像。当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω。移动滑片P，当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。


三、作图题（本大题共2小题，共4.0分）
19. 物块B放在表面粗糙的小车上，随小车向左做直线运动，某时刻，用细线挂的小球A处于如图所示状态，请你画出此时物块B的受力示意图。


20. 如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是：不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好，请用笔画线代替导线将电路补画完整。


四、实验探究题（本大题共2小题，共16.0分）
21. 如图所示，在“研究影响滑动摩擦力大小的因素”实验中：

(1)将图甲装置放于水平桌面上，固定悬挂在P点的置物盘空载时调节平衡螺母使横梁处于水平平衡状态；将木块放在置物盘内，在右边适当位置悬挂砝码使横梁再次水平平衡；已知砝码质量m=100g，测得OP=1、OQ=4，则木块质量M= ______ g；
(2)如图乙所示，①②为相同的水平木板，③在水平木板上铺了一层粗布。实验过程中弹簧测力计必须沿______ 方向拉木块；如果3次实验所用拉力分别为F1=0.4N、F2=0.5N、F3=1.5N时，恰能拉着木块沿水平方向做匀速运动，则分析比较______ (选填实验编号①②③)两组数据可得出结论：在压力一定时，接触面越粗糙，滑动摩擦力越大；
(3)在完成实验后，小明将毛巾铺在水平木板上，重复①的实验过程，探究木块在毛巾表面的运动情况；根据实验数据，小明得出拉力F与时间t的关系如图丙，木块运动速度v与时间t的关系如图丁。由图可知，在1～2s内木块沿毛巾表面做______ (选填“加速”、“匀速”或“减速”)运动，木块受到的摩擦力f= ______ N；
(4)研究表明，滑动摩擦力f与压力N满足关系f=μN，μ是一个与接触面有关的比例常数，叫做动摩擦因数。根据前面所测得的有关数据，取g=10N/kg，可求得木块与毛巾表面之间的动摩擦因数μ= ______ 。
22. 在“测量小灯泡的电功率”的实验中，电路图如图甲所示，电源电压为3V，小灯泡的额定电压为2.5V。

(1)根据图甲，用笔画线代替导线，把图乙的实物图连接完整；
(2)闭合开关前，滑动变阻器的滑片移到______ 端(选填“A”或“B”)；
(3)小灯泡正常发光时，电流表的示数如图丙所示，电流表的读数为______ A，小灯泡的额定功率为______ W；
(4)考虑到电压表的实际电阻对电路的影响，这样测出的小灯泡的额定功率相比真实的额定功率______ (选填“偏大”、“不变”或“偏小”)。

五、计算题（本大题共2小题，共20.0分）
23. 高仿真涡喷(指发动机类型)航模飞机(图甲)的表演极具观赏性。这种航模飞机需在跑道上加速滑行一段距离，获得足够的升力后才能起飞。已知航模飞机在起飞离地前，平直跑道对它的支持力F支与滑行距离s的关系如图乙所示。发动机产生的推力为300N，滑行中获得的升力为F升=cv2，式中比例系数c=7.5N⋅s2/m2，v是航模飞机的滑行速度。g取10N/kg，根据图像解答下列问题：

(1)航模飞机的质量为______kg，起飞过程中发动机做的功为______J；
(2)航模飞机起飞离地时获得的升力为______N，速度为______m/s；
(3)根据航模飞机在竖直方向的受力和图乙的解析式，推导其滑行距离s与滑行速度v之间的关系式。
常用的呼气式酒精测试仪有两种：一种是燃料电池型酒精测试仪(简称“电池型”)，利用酒精与电池内的化学物质发生反应产生电压，某款“电池型”工作电路如图甲，燃料电池两端的电压与进入电池的酒精浓度关系如图乙。一种是气敏电阻型酒精测试仪(简称“电阻型”)，气敏电阻的阻值随酒精气体浓度的变化而变化，某款“电阻型”工作电路如图丙，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图丁。酒精浓度(n)表示每100mL气体中含有酒精的质量。请完成下列问题。
(1)已知Rp的阻值为20Ω。若驾驶员每100mL呼出气体内含有40mg酒精，当用该款“电池型”检测时，图甲中电流表的示数为多大？
(2)用该款“电阻型”检测时，请计算：
①如果驾驶员没有喝酒，电压表的示数为多少？
②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精多少毫克？答案和解析

1.【答案】A
【解析】解：A、区分机器人和主持人的声音主要通过音色的不同，因为音色由发声体的材料和结构决定，即不同的物体发声的音色不同，故A正确；
B、声音是由于物体的振动产生的，故B错误；
C、声音在15℃的空气中的传播速度是340m/s，故C错误；
D、声音的传播需要介质，即真空不能传播声音，故D错误。
故选：A。
(1)音色是由发声体的材料和结构决定的，是判断发声体的依据；
(2)声音是由物体的振动产生的；
(3)声音在不同的介质中的传播速度不同，在15℃空气中的传播速度为340m/s；
(4)声音的传播需要介质，我们能够听到声音是因为声音通过空气传播到我们耳朵里。
本题是一道综合了多个知识点的题目，做题时要对照相关的物理知识，仔细分析每一种情况的对错。

2.【答案】C
【解析】解：A.冰水混合物的温度为0℃，加入盐后，熔点降低，即低于0℃，极易熔化。熔化吸收热量，故A正确；
B.湿抹布和易拉罐的底部粘在一起是因为湿抹布中的水遇冷凝固形成冰，故B正确；
C.易拉罐下端的霜是空气中的水蒸气遇冷凝华形成的，凝华放出热量，故C错误；
D.夏天从冰箱里拿出的冻肉放置在空气中，一会儿表面上结了一层霜，是空气中的水蒸气凝华形成的，故D正确。
故选：C。
(1)晶体的熔点跟晶体的种类、是否有杂质、压强等有关；晶体中有杂质可以降低晶体的熔点；
(2)物质由液体变成固态是凝固现象，凝固放热；
(3)物质由气态变成固态的过程叫做凝华，凝华放热。
本题主要考查学生对晶体熔点与杂质是否有关的了解，以及凝华现象，对生活中常见的物态变化要有所认识。

3.【答案】C
【解析】
【分析】
根据平面镜成像的特点：所成的像是虚像；像和物体大小相同；像和物体各对应点的连线与平面镜垂直；像与物关于镜面对称；像和物体各对应点到平面镜间距离相等来分析此题。
【解答】
A 、平面镜所成的像为虚像，但由于像与物体关于镜面对称，所以铅笔尖端朝左，故 A 错误；
B 、若铅笔以 2cm/s 速度向平面镜靠近，同时像也以 2cm/s 速度垂直向平面镜靠近，故 B 错误；
C 、由于像与物的大小相等，所以铅笔长 6cm ，铅笔的像也长 6cm ，即笔尖的像与笔尾的像相距 6cm ，故 C 正确；
D 、铅笔与平面镜的夹角为 45° ，根据平面镜成像的特点，此时平面镜将铅笔与像的夹角平分，所以铅笔与它在平面镜中的像互相垂直，即铅笔的尖端朝下，故 D 错误。
故选： C 。
4.【答案】D
【解析】解：ACD、当u>2f时，凸透镜成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，即1m>2f，则f2f时，凸透镜才成倒立、缩小的实像。
本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。

5.【答案】C
【解析】解：
A、由图象可知，当甲乙的质量相同时，甲物质的体积小，乙物质的体积大，由ρ=mV可得，所以甲物质的密度大，乙物质的密度小，故A错误；
B、由图象可知，当甲物质的体积为1cm3时，质量是2g，所以甲物质的密度：ρ甲=m甲V甲=2g1cm3=2g/cm3，故B错误；
C、由图象可知，当乙物质的体积为2cm3时，乙物质的质量是2g，所以乙物质的密度：ρ乙=m乙V乙=2g2cm3=1g/cm3；
故甲、乙的密度之比：ρ甲：ρ乙=2g/cm3：1g/cm3=2：1，故C正确；
D、密度是物质的一种特性，与物体的质量、体积都无关，故D错误。
故选：C。
(1)比较物质的密度大小关系，可采取两种方法：①相同体积比较质量，质量大的密度大；②相同质量比较体积，体积小的密度大；
(2)密度是质量与体积的比值，从图象甲中找出一组对应的数据然后根据密度公式求出甲物质的密度；
(3)从图象乙中找出一组对应的数据然后根据密度公式求出乙物质的密度，进一步求出甲乙的密度之比；
(4)密度是物质的一种特性，与物体的质量、体积都无关。
本题考查了密度的计算和密度公式的应用，从图象中获取有用的信息是关键。

6.【答案】C
【解析】解：
A、跳远运动员在起跳前要助跑是为了利用惯性，但惯性的大小只与物体的质量有关，所以快速助跑不能增大惯性，故A错误；
B、用力推桌子，桌子没有推动，处于平衡状态，推力和摩擦力是一对平衡力，推力等于摩擦阻力，故B错误；
C、在操场跑步，匀速跑过弯道时，人的运动的方向发生了变化，运动状态发生改变，人受到非平衡力的作用，故C正确；
D、力的大小、方向和作用点都影响力的作用效果，脚对球施加的力大小相同，其作用效果不一定相同，故D错误。
故选：C。
(1)惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
(2)物体处于静止状态或匀速直线运动状态时，物体不受力或受平衡力；
(3)物体受到平衡力作用时，其运动状态不变，即处于静止状态或匀速直线运动状态；物体受非平衡力作用时，其运动状态会发生变化，体现在速度大小或方向的变化；
(4)影响力的作用效果的因素是力的大小、方向和作用点。
本题考查了惯性、二力平衡条件的应用、力的作用效果、物体运动状态的改变，属于基础题。

7.【答案】D
【解析】解：A、如图所示上端开口、下端连通的容器叫做连通器。根据连通器的特点可知，若它里面装的是同种液体，液体不流动时各部分中的液面高度总是相同的，故A错误；
B、用吸管吸饮料时，管内的气压小于外界大气压，饮料在大气压力作用下上升，利用了大气压，因为饮料上方的大气压强变小了，故B错误；
C、往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，在这个管内外产生压强差的作用下，液面上升，故C错误；
D、蚊子能吸食人血，是因为蚊子的口器尖，即受力面积小，对皮肤的压强大，故D正确。
故选：D。
(1)根据连通器的特点：上端开口下端连通的容器。连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的；
(2)吸管吸饮料时，利用了大气压；
(3)当向B管吹气时，A管上方的空气流动速度增大，压强减小，A管下方压强不变，管内外产生压强差将液体压上去；
(4)根据压强公式p=FS进行判断．
本题考查连通器原理，大气压的应用，流速与压强的关系，以及压强公式的应用，是一道综合题。

8.【答案】B
【解析】解：A、发射时，瓶内高压气体对水做功，将内能转化为机械能，故A错误；
B、发射时，火箭的动能是由瓶内高压气体的内能转化来的，故B正确；
C、上升过程中，火箭的动能势能转化为重力势能，故C错误；
D、下降过程中，火箭的重力势能逐渐减小，因为高度变小，故D错误。
故选：B。
(1)气体膨胀对外做功，将内能转化为机械能。
(2)机械能包括动能和势能；物体由于运动而具有的能量叫动能；物体由于受到重力并处在一定高度时所具有的能叫重力势能；物体由于发生弹性形变而具有的能叫弹性势能。动能的大小与质量和速度有关，重力势能大小与质量和高度有关，弹性势能与弹性形变大小有关。
理解改变内能的方法和能量转化现象，理解影响动能和重力势能的因素，可解答此题。

9.【答案】D
【解析】解：A、图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高、内能增加，故A错误；
B、图中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能转化为塞子的机械能，瓶内空气内能减小，故B错误；
C、图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能转化为塞子的机械能，水蒸气的内能减少，故C错误；
D、图中汽缸内的气体推动活塞向下运动时(即做功冲程)，内能转化为机械能，气体的内能减少，故D正确。
故选：D。
(1)做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小；
(2)内燃机做功冲程，燃气推动活塞做功，燃气内能转化为机械能。
本题考查做功改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。

10.【答案】D
【解析】解：
(1)当输液管内液体越少，R的阻值越小，能使通过电铃的电流增大，所以R与电铃应串联在电路，而C图中电铃与R并联，故C图不符合题意；
(2)R与电铃串联，R的阻值越小，电路总电阻变小，电源电压一定，由I=UR知电路中电流变大，故A图不符合题意；
由U=IR知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，故B错误，D正确。
故选：D。
可变电阻R阻值随管内液体的减少而减小，电流需要达到一定大小时电铃才能发声，当输液管内液体越少，电表的示数也越小，由此分析解答。
本题是电路的设计，考查了电路串联电路特点、欧姆定律的应用，利用好可变电阻R的阻值随管内液体的减少而减小是关键。

11.【答案】D
【解析】解：
AB、两电阻串联，计数器(电压表)测R'的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R'变大，电路的总电阻变大，由欧姆定律可知，通过电路的电流变小，通过R0的电流变小，由串联电路电流的规律可知通过两个电阻的电流相等，R0与R'的电流之比不变，故AB错误；
C、根据U=IR可知，R0的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电压表示数变大，即计数器的示数变大，故C错误；
D.通过电路的电流变小，电源电压不变时，根据公式P=UI可知整个电路消耗的总功率变小，故D正确。
故选：D。
(1)两电阻串联，计数器(电压表)测R'两端的电压，已知当有光照射时电阻变小，据此分析激光被遮挡瞬间电阻R2变化；
(2)由串联电阻的规律和欧姆定律分析电路的电流变化；
(3)根据U=IR确定R0的电压的变化，由串联电路电压的规律分析计数器两端的电压变化；
(4)根据P=UI分析总功率的变化。
本题考查串联电路的规律及欧姆定律的运用，关键是电路的分析。

12.【答案】C
【解析】解：
A、电能表的读数方法：最后一位是小数，则图中电能表的读数是1123.4kW⋅h，表示家中已经消耗1123.4kW⋅h的电能，故A错误；
B、用电器12min消耗的电能：W=5002500kW⋅h=0.2kW⋅h；用电器的额定功率：P=Wt=0.2kW⋅h1260h=1kW=1000W，故B错误；
C、根据P=U2R可知，用电器的电阻为：R=U额2P额=(220V)21210W=40Ω；根据P=U2R可知，该电路的实际电压为：U实=PR=1000W×40Ω=200V，故C正确；
D、“10(20)A”中20A是指这个电能表正常工作时允许通过的最大电流，该电能表允许接入的用电器总功率不能超过P=UI=220V×20A=4400W=4.4kW，故D错误。
故选：C。
(1)电能表的读数方法：最后一位是小数，单位kW⋅h；
(2)由电能表铭牌可知，电路中每消耗1kW⋅h的电能，电能表转盘转过2500转，根据电能表转盘转过的圈数可以求出用电器消耗的电能，然后由电功率公式求出用电器的功率；
(3)根据用电器的额定电压和额定功率求出用电器的电阻，然后根据P=U2R求出实际电压的大小；
(4)由电能表铭牌可知，电能表正常工作时的电压是220V，标定电流为10A，正常工作时允许通过的最大电流是20A，由P=UI可以求出电能表允许的最大功率。
本题考查了电能、电功率的计算，知道电能表铭牌的含义是正确解题的前提与关键，计算时要注意单位统一。

13.【答案】5×10-9  半导体
【解析】解：5nm=5×10-9m；芯片所用的材料是半导体；
故答案为：5×10-9；半导体。
1nm=10-9m；半导体材料的导电性能介于导体与绝缘体之间，具有一些特殊的物理性质。
本题考查了纳米的认识和半导体的应用。

14.【答案】2  2×103
【解析】解：
(1)由图乙可知，物块浸入水中深度h为零时，测力计的拉力为4N，
由二力平衡条件可知G物=F拉=4N；
物块浸没在水中时，测力计的拉力F拉'=2N；
则物块浸没在水中时所受的浮力为：F浮=G物-F拉'=4N-2N=2N；
(2)当物块浸没在水中时，由F浮=ρ水gV排可得物块的体积：
V=V排=F浮ρ水g=2N1.0×103kg/m3×10N/kg=2×10-4m3；
物块的质量为：m=G物g=4N10N/kg=0.4kg；
物块的密度为：ρ=mV=0.4kg2×10-4m3=2×103kg/m3。
故答案为：2；2×103。
(1)物块浸入水中深度h为零时，测力计的拉力等于物体的重力；由图乙知，物块浸没在水中时测力计的拉力；根据F浮=G-F求出物块浸没时所受浮力的大小；
(2)根据阿基米德原理求出物体的体积，利用重力公式求出物体的质量，最后根据密度公式求出密度。
本题考查了称重法测浮力和阿基米德原理的应用，关键是对图像的分析，难度稍大。

15.【答案】480  80%
【解析】解：(1)由P有=W有t=fs物t=fv物可得，地面对物体的摩擦力：
f=P有v物=960W2m/s=480N；
(2)由图可知，滑轮组绳子的有效股数n=3，则滑轮组的机械效率：
η=W有W总×100%=fs物Fs绳×100%=fs物F×ns物×100%=fnF×100%=480N3×200N×100%=80%。
故答案为：480；80%。
(1)知道滑轮组所做有用功的功率和物体匀速直线运动的速度，根据P有=W有t=fs物t=fv物求出地面对物体的摩擦力；
(2)根据图示可知滑轮组绳子的有效股数，根据η=W有W总×100%=fs物Fs绳×100%=fs物F×ns物×100%=fnF×100%求出滑轮组的机械效率。
本题考查了功率公式和滑轮组机械效率公式的应用，明确有用功和总功是关键。

16.【答案】核聚变  可再生
【解析】解：太阳内部发生核聚变，释放太阳能；太阳能取之不尽用之不竭，所以太阳能是可再生能源；
故答案为：核聚变；可再生。
太阳能是由太阳内部氢原子发生氢氦聚变释放出巨大核能而产生的，来自太阳的辐射能量；
可再生能源：可以从自然界中源源不断地得到的能源．例：水能、风能、太阳能、生物质能、潮汐能。
本题考查了太阳能的特点，属于基础题。

17.【答案】N  电动机
【解析】解：由图可知，电流是从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端是N极；
闭合开关，用手轻推一下线圈，通电的线圈在磁场中由于受到磁力的作用会持续转动，这就是简易的电动机。
故答案为：N；电动机。
根据安培定则判定电磁铁的极性；通电导体在磁场中受到力的作用。
本题考查了简易电动机的原理、安培定则的应用，是一道基础实验题。

18.【答案】20  16.25
【解析】解：(1)由图可知，R和L串联，电流表测电路中的电流，电压表测L两端的电压；
将滑片P移动到中点时，灯泡L正常发光，
已知灯泡的额定电压为UL=4V，由图乙可知此时灯泡正常发光的电流为IL=0.5A，即电路中的电流为I=IL=0.5A，
由串联电路的电压特点可知此时滑动变阻器两端的电压为：U中=U-UL=9V-4V=5V，
由I=UR可知此时滑动变阻器接入电路的阻值为：R中=U中I=5V0.5A=10Ω，
则滑动变阻器的最大阻值为：R=2R中=2×10Ω=20Ω；
(2)当灯泡的功率为1W时，根据P=UI，结合图乙的数据可知此时灯泡两端的电压为UL'=2.5V，通过灯泡的电流为0.4A，即电路中的电流为I'=0.4A，
由串联电路的电压特点可知此时滑动变阻器两端的电压为：UR=U-UL'=9V-2.5V=6.5V，
由I=UR可知此时滑动变阻器接入电路的阻值为：R'=URI'=6.5V0.4A=16.25Ω。
故答案为：20；16.25。
(1)由图可知，R和L串联，电流表测电路中的电流，电压表测L两端的电压；当滑片P在中点时，灯泡正常发光，已知灯泡的额定电压，由图乙可知此时灯泡正常发光时的电流，即电路中的电流；串联电路中电源电压等于各个用电器两端的电压之和，据此可求出此时滑动变阻器两端的电压；再利用I=UR求出滑片在中点时滑动变阻器接入电路的阻值，进而可得出滑动变阻器的最大阻值；
(2)已知灯泡的实际功率，结合图乙中的数据，根据P=UI可得出此时灯泡两端的实际电压和通过灯泡的实际电流，即电路中的电流；再根据串联电路的电压特点得出此时滑动变阻器两端的电压，最后根据I=UR求出此时滑动变阻器接入电路的阻值。
本题考查了欧姆定律和电功率计算公式的应用，熟练掌握串联电路的电流和电压特点，并从图中读取相关数据是解题的关键。

19.【答案】解：
由图知小车向左运动，而小球A偏向左，说明小车向左做减速运动；
由此知道物体B受到向右的摩擦力f，
物体B在竖直方向上受到竖直向下的重力G、竖直向上的支持力F为二力平衡，大小相等，故物体B的受力示意图如图所示：

【解析】先由小球A的状态和小车的运动方向确定小车的运动状态，再确定物体B受到摩擦力的方向，从而确定B受力个数、方向，最后利用力的示意图的画法作图。
本题考查了力的示意图的画法，根据小球A的状态和小车的运动方向确定小车的运动状态是关键。

20.【答案】解：安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；上面为火线、中间为零线、下面为地线；要使开关控制三孔插座，应将开关与插座的右孔连接。如图所示：

【解析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；开关要接在火线和插座之间。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。

21.【答案】(1)400；(2)水平；②③；(3)加速；2.4；(4)0.6。
【解析】解：(1)根据杠杆的平衡条件可知，m木块g×OP=M砝码×g×OQ，则M木块=m砝码×OQOP=0.1kg×41=0.4kg=400g；
(2)要使测力计的示数与摩擦力相等，木块必须处于平衡状态，使拉力与摩擦力是一对平衡力，故要匀速直线拉动；
探究滑动摩擦力大小与接触面的粗糙程度的关系时，需要控制压力一定，所以需要对比②③两组数据；
(3)由图丁可知，在2～3s内，木块做匀速直线运动运动，此时的拉力与滑动摩擦力是一对平衡力，大小相等，对比图丙可知，则f=2.4N；
在1～2s内木块沿毛巾表面做加速运动，由于此时木块对毛巾表面的压力不变，接触面的粗糙程度不变，则受到的滑动摩擦力不变，即f=2.4N；
(4)木块的重力为：G=m木块g=0.4kg×10N/kg=4N，对毛巾表面的压力为：F=G=4N；木块与毛巾表面之间的摩擦力为2.4N，则木块与毛巾表面之间的动摩擦因数为μ=fF=2.4N4N=0.6。
故答案为：(1)400；(2)水平；②③；(3)加速；2.4；(4)0.6。
此题是探究影响滑动摩擦力的因素，主要考查了对二力平衡条件的应用及控制变量法；在此实验中要水平拉动木块做匀速直线运动，要研究滑动摩擦力与一个量的关系，需要控制另一个量不变。

22.【答案】A  0.3  0.75  偏大
【解析】解：(1)由题意可知，小灯泡的额定电压为2.5V，所以电压表选用小量程与小灯泡并联，如下图所示：










(2)为保护电路，闭合开关前，滑动变阻器的滑片应滑到最大阻值处，即图中滑片应移至最左端的A处；
(3)灯泡正常发光时的电压等于额定电压2.5V，由图丙可知，电流表的量程为0-0.6A，分度值为0.02A，此时通过灯泡的电流为0.3A，
所以灯泡的额定功率：P=UI=2.5V×0.3A=0.75W；
(4)由图知，灯与电压表并联，电压表测量的电压是准确的，假如考虑了电流通过电压表的影响，根据并联电路电流的规律，电流表示数大于通过灯的电流，根据P=UI，测量的小灯泡额定功率比小灯泡真实的额定功率偏大。
故答案为：(1)如上图所示：(2)A；(3)0.3；0.75；(4)偏大。
(1)由小灯泡的额定电压可知，电压表选用大量程与小灯泡并联；
(2)闭合开关前，滑动变阻器的滑片应滑到阻值最大处；
(3)灯泡正常发光时的电压等于额定电压，由电流表读出灯泡正常发光的电流，由P=UI计算其额定功率；
(4)电压表测量的电压是准确的，根据并联电路电流的规律分析电流表示数大于通过灯的电流，根据P=UI分析所测功率的差异。
此题考查了测灯泡功率实验中，电路连接、电流表读数、功率计算、实验误差的分析等，考查的知识点多，综合性强。

23.【答案】108  9000  1080  12
【解析】解：(1)根据图乙可知，当飞机静止时，所受重力与支持力平衡，大小相等，即G=F支0=1080N，
飞机的质量为：m=Gg=1080N10N/kg=108kg；
根据图乙可知，飞机起飞前的滑行的距离为：s=30m，
飞机发动机做的功为：W=Fs=300N×30m=9000J；
(2)飞机刚好离地时，获得的升力大小等于飞机的重力，即F升=G=1080N，
由F升=cv2可得，飞机的速度为：v=F升c=1080N7.5N⋅s2/m2=12m/s；
(3)在乙中，设支持力F支与滑行距离s之间的关系为：F支=ks+b，代入数据有：
1080N=k×0m+b……①
0N=k×30m+b……②
由①②两式可得：k=-36，b=1080，
即：支持力F支与滑行距离s之间的关系为：F支=(1080-36s)N，
滑行过程中飞机的受力关系为：G=F升+F支，结合关系式F升=cv2可得：1080N=cv2N+(1080-36s)N，代入c=7.5N⋅s2/m2可得：
滑行距离s与滑行速度v之间的关系式为：s=524v2 m。
故答案为：(1)108；9000；(2)1080；12；(3)s=524v2 m。
(1)根据图乙可知，当飞机静止时，所受重力与支持力平衡，大小相等，即G=F支，由公式G=mg可求得飞机的质量；
根据图乙可知，飞机起飞前的滑行的距离，由公式W=Fs可求得飞机发动机做的功；
(2)飞机刚好离地时，获得的升力大小等于飞机的重力，即F升=G，由升力与速度的关系式F升=cv2可求得其速度的大小；
(3)由乙推导出支持力F支与滑行距离s之间的关系式，再结合飞机的受力关系G=F升+F支推导出滑行距离s与滑行速度v之间的关系式。
本题考查重力公式、功的公式应用以及在受力分析下的物理量的关系推导，难度较大。

24.【答案】解：(1)由图乙知，若驾驶员每100mL呼出气体内含有40mg酒精时，燃料电池的电压为2V，
此时电路中的电流为：
I=URP=2V20Ω=0.1A，即电流表的示数为0.1A；
(2)由图丙知，两电阻串联，电压表测量定值电阻R1两端的电压，
由图丁知，如果驾驶员没有喝酒时，R2的阻值为50Ω，
此时电路的电流为：
I'=U'R1+R2=9V25Ω+50Ω=325A，
R1两端的电压为：
U1=I'R1=325A×25Ω=3V，即电压表的示数为3V；
(3)如果电压表示数为5V，电路的电流为：
I″=U1'R1=5V25Ω=0.2A，
电路的总电阻为：
，
根据串联电路电阻的规律知R2的电阻为：
R2'=R-R1=45Ω-25Ω=20Ω，
由图知驾驶员呼出的气体，每100mL中含有酒精40毫克。
答：(1)当用该款“电池型”检测时，图甲中电流表的示数为0.1A；
(2)①如果驾驶员没有喝酒，电压表的示数为3V；
②如果电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精40毫克。
【解析】(1)根据图乙判断出若驾驶员每100mL呼出气体内含有40mg酒精时，燃料电池的电压，由欧姆定律算出此时电路中的电流，即电流表的示数；
(2)由图丙知，两电阻串联，电压表测量定值电阻R1两端的电压，由图丁判断出如果驾驶员没有喝酒时R2的阻值，由欧姆定律算出此时电路的电流和R1两端的电压；
(3)如果电压表示数为5V，由欧姆定律算出电路的电流和电路的总电阻，根据串联电路电阻的规律算出R2的电阻，由图判断出驾驶员呼出的气体中每100mL中酒精的含量。
本题考查了串联电路的特点和欧姆定律的应用，体现了物理应用于生活，也体现了学以致用的目的。
