2023年中招物理复习专题 电功率（测试+讲练）（原卷版+解析版）

专题18  电功率（测试）（原卷版）

（时间60分钟，共100分）

一、选择题（每小题3分，共30分）

1.家用电能表标有“5（60）A 220V”，此家用电路允许同时接入用电器的总功率为（　　）。

A．220瓦 B．330瓦 C．9900瓦 D．13200瓦

2.为测量某用电器的电功率，小明同学把家中其余用电器均从电源上断开，只将该用电器接入电路。观察电能表，发现在1min内电能表转盘转动15圈。电能表的部分参数如下表所示，用该电器可能是（　　）。

A．家用微波炉 B．电热杯

C．台灯 D．电风扇

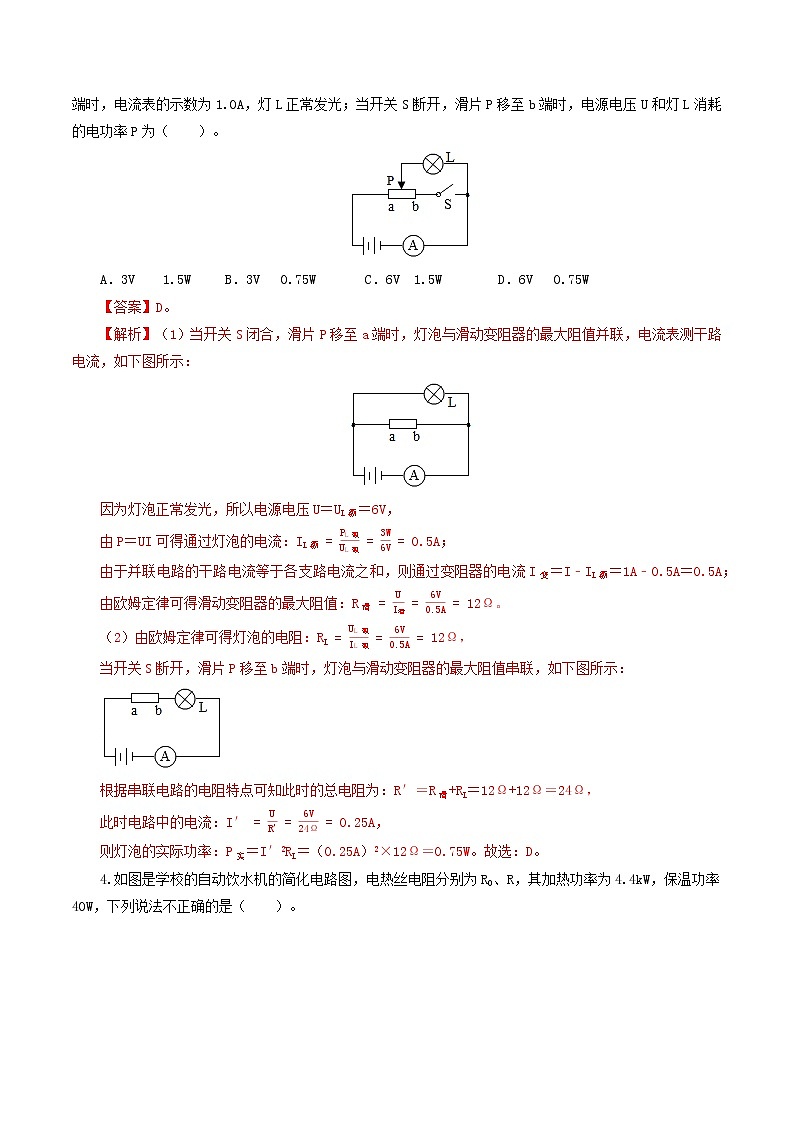

3.如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（　　）。

A．3V    1.5W B．3V   0.75W C．6V  1.5W D．6V   0.75W

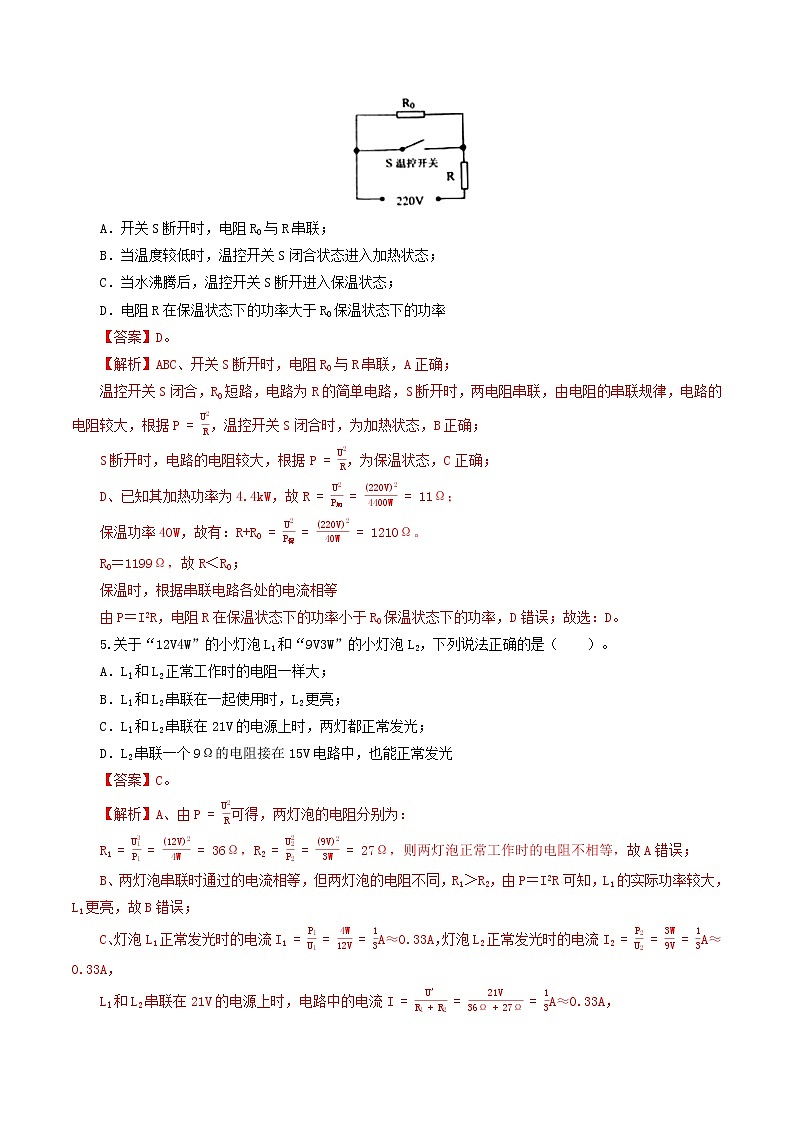

4.如图是学校的自动饮水机的简化电路图，电热丝电阻分别为R0、R，其加热功率为4.4kW，保温功率40W，下列说法不正确的是（　　）。

A．开关S断开时，电阻R0与R串联；

B．当温度较低时，温控开关S闭合状态进入加热状态；

C．当水沸腾后，温控开关S断开进入保温状态；

D．电阻R在保温状态下的功率大于R0保温状态下的功率

5.关于“12V4W”的小灯泡L1和“9V3W”的小灯泡L2，下列说法正确的是（　　）。

A．Ll和L2正常工作时的电阻一样大；

B．Ll和L2串联在一起使用时，L2更亮；

C．Ll和L2串联在21V的电源上时，两灯都正常发光；

D．L2串联一个9Ω的电阻接在15V电路中，也能正常发光

6.小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（　　）。

A．小龙家上月消耗的电能为320kW•h；

B．小龙家同时使用的用电器总功率不可超过2200W；

C．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大；

D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V

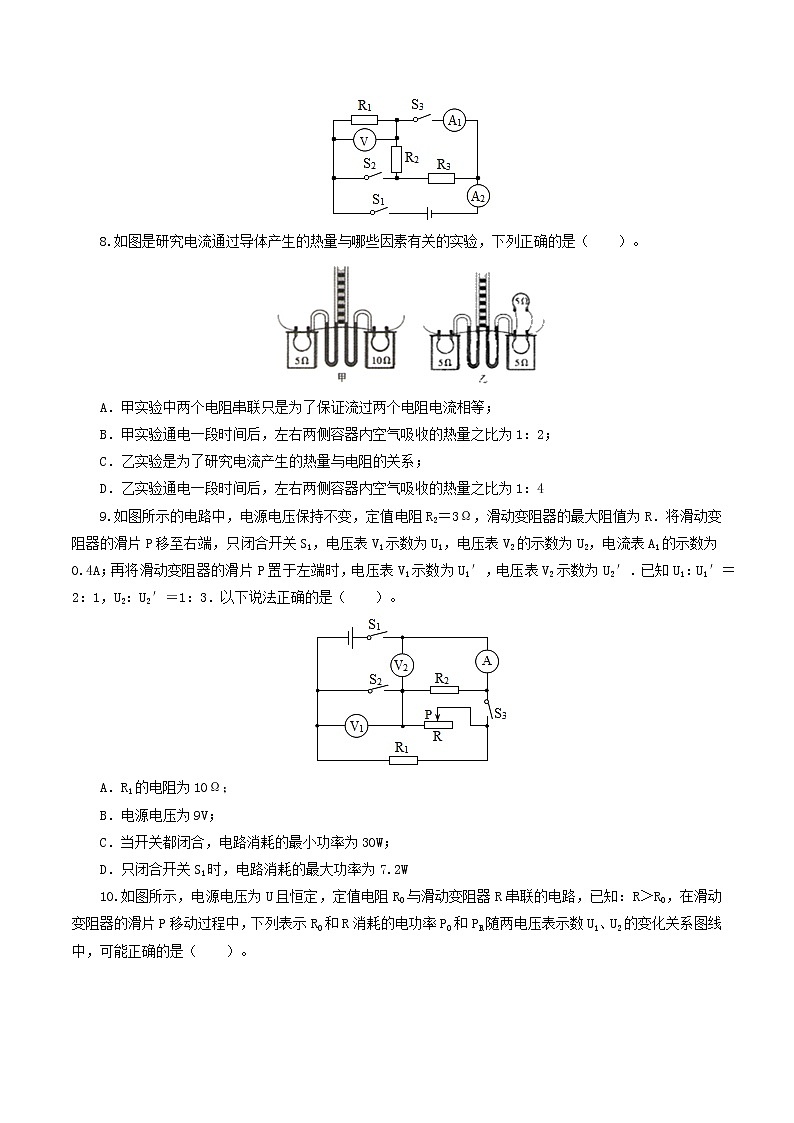

7.如图所示的电路中，电源电压保持不变，R1＝10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1，R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A．已知U1：U1′＝1：6，P2：P2′＝1：9，下列结论错误的是（　　）。

A．R3＝30Ω

B．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6W

C．P2′＝3.6W

D．开关S1、S2、S3都闭合时，电路消耗的总功率为6.6W

8.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（　　）。

A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等；

B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1：2；

C．乙实验是为了研究电流产生的热量与电阻的关系；

D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1：4

9.如图所示的电路中，电源电压保持不变，定值电阻R2＝3Ω，滑动变阻器的最大阻值为R．将滑动变阻器的滑片P移至右端，只闭合开关S1，电压表V1示数为U1，电压表V2的示数为U2，电流表A1的示数为0.4A；再将滑动变阻器的滑片P置于左端时，电压表V1示数为U1′，电压表V2示数为U2′．已知U1：U1′＝2：1，U2：U2′＝1：3．以下说法正确的是（　　）。

A．R1的电阻为10Ω；

B．电源电压为9V；

C．当开关都闭合，电路消耗的最小功率为30W；

D．只闭合开关S1时，电路消耗的最大功率为7.2W

10.如图所示，电源电压为U且恒定，定值电阻R0与滑动变阻器R串联的电路，已知：R＞R0，在滑动变阻器的滑片P移动过程中，下列表示R0和R消耗的电功率P0和PR随两电压表示数U1、U2的变化关系图线中，可能正确的是（　　）。

A．B．C．D．

二、填空题（每空2分，共34分）

11.某学校共有灯100盏，都用60W的普通照明灯泡，平均每天用电4h。白炽灯发光效率15%左右，日光灯发光效率50%左右，则　 　W的日光灯与学校普通照明灯泡亮度相当。后来学校统一改用40W日光灯，不但省电，而且比原来更亮了。该校一年（按300天算）可节约　 度电。

12.如图所示为iPad的充电器，参数标有5V2.1A，表示充电电压是5V，最大输出电流2.1A，电板充满电所储存的电能是113400J．充电时的能量转换是电能转化为　  　能。若“iPad”充电时以最大输出电流充电，要将空电板充满电需要　 　h，小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？请你解释其中的原因　                                        　。

13.如图甲的电路中，R1、R2的电流与电压的关系如图乙所示，闭合开关，R1消耗的功率为P1，电路消耗的总功率为P2，则R1：R2＝　   　；P1：P2＝　   　。

14.如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图象。闭合开关S，当电流表示数为0.4A时，灯泡的电阻是　　Ω，当小灯泡正常发光时，滑动变阻器的电功率是　 　W。

15.有一块手机用的锂电池，上面标明电压为3.7V，容量为1000mA•h，则它充满电后，大约储存了　  kW•h＝　   J的电能。该手机正常通话时平均电流为100mA，待机时平均电流为10mA，则手机电池理论上只能维持连续通话　 　h。

16.小丽家中的电能表表盘如图所示，则小丽家已消耗的电能为16.6kW•h，可以同时使用的用电器总功率不能超过　  　W，若电冰箱单独正常工作一天（24小时），（电冰箱的主要技术参数见表），电能表铝盘转　  　圈。在使用电冰箱的过程中，小丽发现电冰箱门打开时，冰箱内照明灯亮，压缩机有时在工作，由此判断，冰箱的压缩机和照明灯是　  联的。

17.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.4A，则电源电压是  　V，元件B的电功率是　　W。

三、实验探究题（22分）

18.（18分）在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干。

（1）请用笔画线代替导线将图1中甲所示的实物电路连接完整。

（2）闭合开关前，滑动变阻器的滑片应置于　 　（选填“左”或“右”）端。闭合开关，小灯泡不亮，电流表有示数。电压表无示数，则电路故障是　  　。

（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，此时电压表示数如图乙所示，其值为　 V，小灯泡的额定功率为　  　W。

（4）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的四分之一，请你帮助分析出这种现象的原因是　    　。

（5）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是了　   。

（6）在实验过程中，电压表发生故障，现增加定值电阻R（阻值已知）和开关，设计了如图3，4种方案，则能测出灯泡额定功率的方案是　  。

（7）小明这一组实验中，观察到所用小灯泡实际功率越大，灯泡越亮。于是做出了这样的结论：不同灯泡的亮度由实际功率决定，实际功率大的灯泡亮度大。请你对此结论作出评价：　            　。

19．（4分）为了探究电流通过电阻时产生的热量与哪些因素有关，某小组同学分别将阻值不同的电阻丝放入完全相同的两个杯子中，然后在两个相同的U形管中装入水后，将U形管接入杯中后密封（密封的空气质量相同且此时U形管内水面相平）。若通电一段时间后，电阻丝产生的热量使密闭空气膨胀，U形管中水面高度将发生变化，此变化反映了密闭空气温度的变化。实验时他们将两电阻串联接到电源两端，然后又将两电阻分别接到相同电源两端，通电相同的时间后实验现象如图（a）、（b）所示：

①分析比较图（a）甲、乙两U形管中水面高度的变化情况，可归纳得出的结论是：当通过电阻的电流、通电时间相同时，电阻的阻值大，　   　。

②分析比较图（b）甲、乙两U形管中水面高度的变化情况，可归纳得出的结论是：　   　。

四、计算题（14分）

20．（7分）豆浆机是现代家庭的常用电器，铭牌如表。

如图甲是苏泊尔某款豆浆机工作原理的电路图（豆浆机有磨煮和保温两个档位，R1和R2为电热丝，M为电动机，S1为手动开关，S2、S3为自动开关）。该豆浆机有磨煮和保温两个功能，其中磨煮工作流程如图乙所示，功率随时间的变化如图丙所示。若某次磨煮豆浆时，将适量的黄豆和水（体积共1升，初温30℃）装入豆浆机，完成磨煮后，测得豆浆的温度为90℃，整个磨煮过程共耗电0.15度。（忽略在磨煮过程中豆浆的体积和质量变化）求：

（1）当开关S1闭合，开关S2断开，开关S3　  　（“断开”或“闭合”）时，豆浆机处于加热状态。

（2）此豆浆机的加热功率是多少？

（3）该豆浆机的加热效率为多少？[c豆浆＝4.0×103J/（kg•℃），ρ豆浆＝1.0×103kg/m3]

（4）当豆浆机处于保温状态时，豆浆每秒向外界散热100J，为保持豆浆的温度恒定，则电热丝R1的阻值为多大？

21．（7分）图甲所示是某型号双向双动式和面机。主要结构为：加热器、一个能带动搅拌器正转和反转的电动机、一个带动料桶的电动机。使用时，先给水加热到适宜的温度，然后将面粉倒入，带动搅拌器和料筒的两电动机即交替工作。下表是这个和面机的主要技术参数，图乙是和面机正常工作时搅拌电机和料桶电机交替工作的P﹣t图象。

（1）若在手柄A处用力将机头掀起，请在图甲中画出掀起机头时所用的最小动力。

（2）若和面需用60℃的热水，若取1.5kg20℃的水，则需要加热多长时间开始和面？[设无热损失，c水＝4.2×103J/（kg•℃）]

（3）为了测量和面机料桶电机的功率，小明将家里的其它用电器都关闭，他观察到和面机电机正常工作12min，家里标有“3000r/kW•h”字样的电能表转盘转过了480转。计算料桶电机的功率多大？
