2022年四川省自贡市中考真题物理卷及答案（文字版）
展开
这是一份2022年四川省自贡市中考真题物理卷及答案（文字版），文件包含2022年四川省自贡市中考物理真题答案docx、2022年四川省自贡市中考物理真题试卷docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

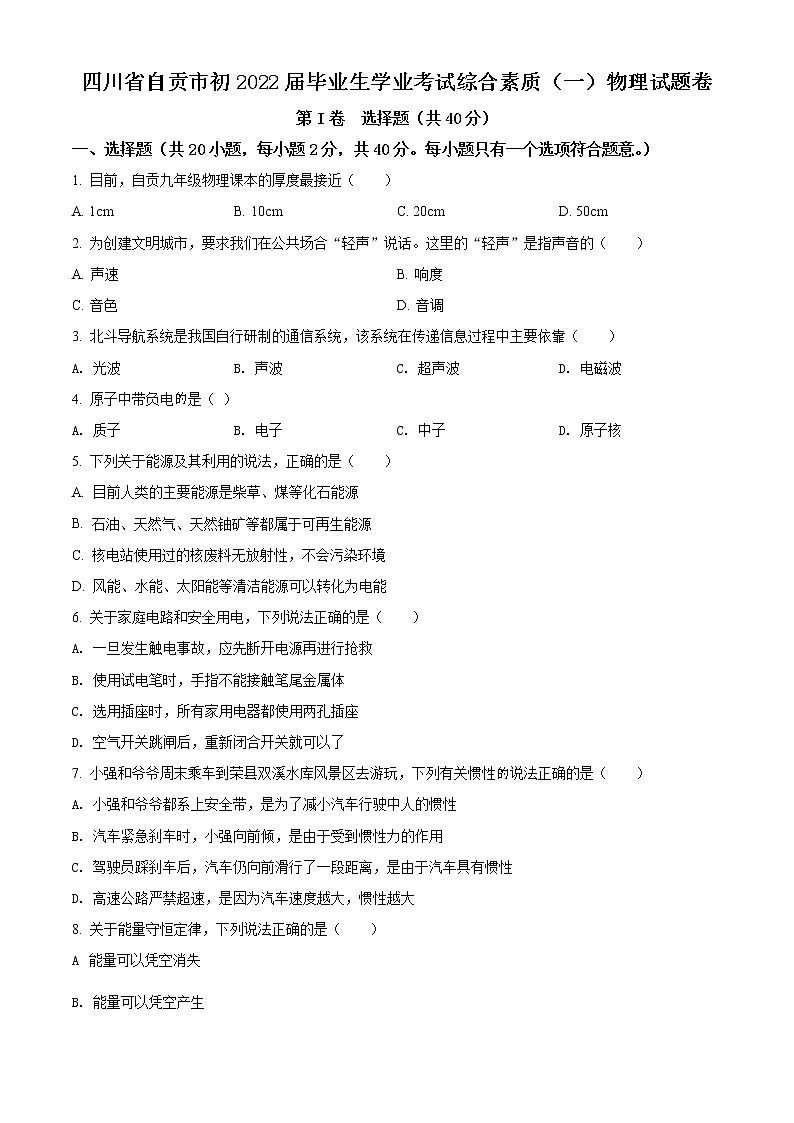

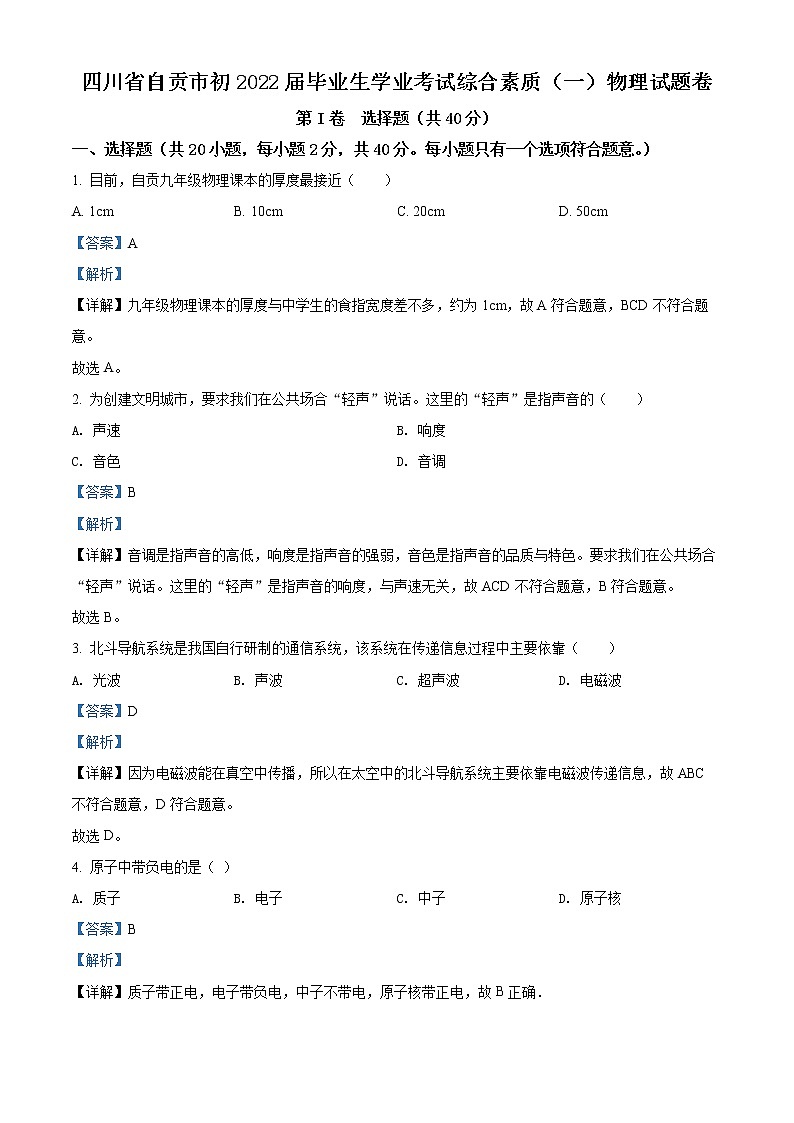

四川省自贡市初2022届毕业生学业考试综合素质（一）物理试题卷
第I卷 选择题（共40分）
一、选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题意。）
1. 目前，自贡九年级物理课本的厚度最接近（ ）
A. 1cm B. 10cm C. 20cm D. 50cm
【答案】A
【解析】
【详解】九年级物理课本的厚度与中学生的食指宽度差不多，约为1cm，故A符合题意，BCD不符合题意。
故选A。
2. 为创建文明城市，要求我们在公共场合“轻声”说话。这里的“轻声”是指声音的（ ）
A. 声速 B. 响度
C. 音色 D. 音调
【答案】B
【解析】
【详解】音调是指声音的高低，响度是指声音的强弱，音色是指声音的品质与特色。要求我们在公共场合“轻声”说话。这里的“轻声”是指声音的响度，与声速无关，故ACD不符合题意，B符合题意。
故选B。
3. 北斗导航系统是我国自行研制的通信系统，该系统在传递信息过程中主要依靠（ ）
A. 光波 B. 声波 C. 超声波 D. 电磁波
【答案】D
【解析】
【详解】因为电磁波能在真空中传播，所以在太空中的北斗导航系统主要依靠电磁波传递信息，故ABC不符合题意，D符合题意。
故选D。
4. 原子中带负电的是（ ）
A. 质子 B. 电子 C. 中子 D. 原子核
【答案】B
【解析】
【详解】质子带正电，电子带负电，中子不带电，原子核带正电，故B正确．

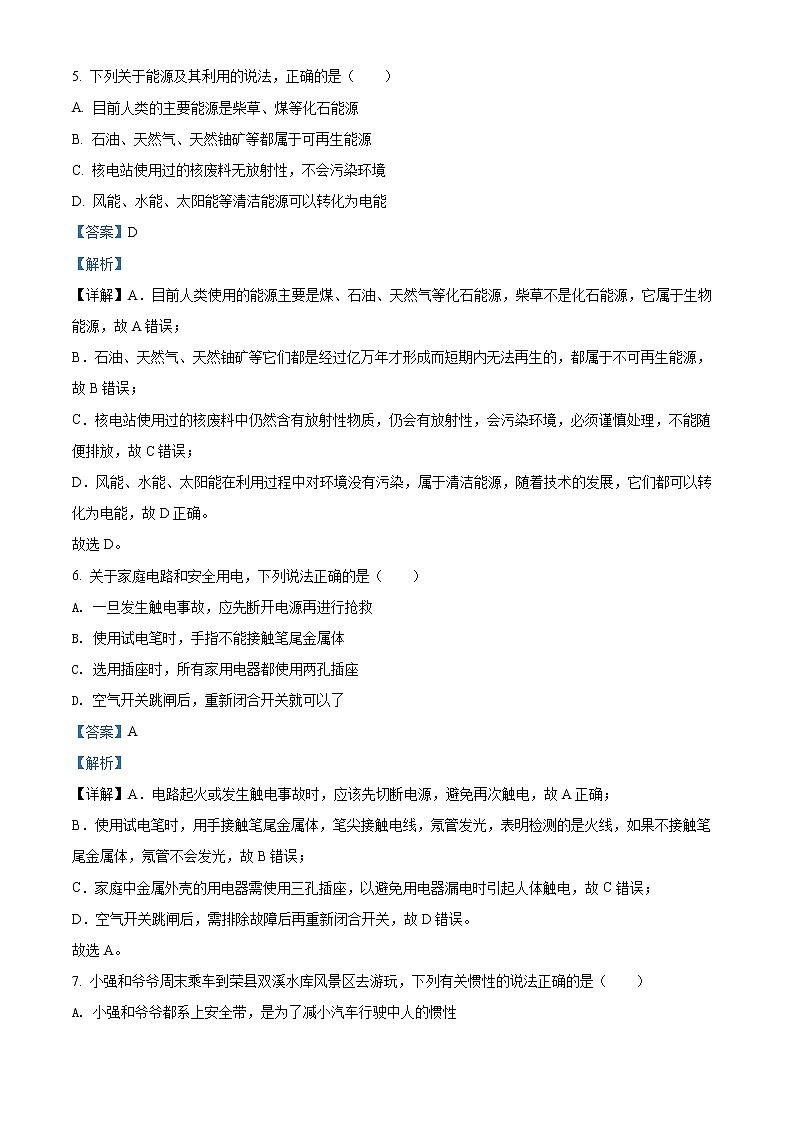

5. 下列关于能源及其利用的说法，正确的是（ ）
A. 目前人类的主要能源是柴草、煤等化石能源
B. 石油、天然气、天然铀矿等都属于可再生能源
C. 核电站使用过的核废料无放射性，不会污染环境
D. 风能、水能、太阳能等清洁能源可以转化为电能
【答案】D
【解析】
【详解】A．目前人类使用的能源主要是煤、石油、天然气等化石能源，柴草不是化石能源，它属于生物能源，故A错误；
B．石油、天然气、天然铀矿等它们都是经过亿万年才形成而短期内无法再生的，都属于不可再生能源，故B错误；
C．核电站使用过的核废料中仍然含有放射性物质，仍会有放射性，会污染环境，必须谨慎处理，不能随便排放，故C错误；
D．风能、水能、太阳能在利用过程中对环境没有污染，属于清洁能源，随着技术的发展，它们都可以转化为电能，故D正确。
故选D。
6. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 一旦发生触电事故，应先断开电源再进行抢救
B. 使用试电笔时，手指不能接触笔尾金属体
C. 选用插座时，所有家用电器都使用两孔插座
D. 空气开关跳闸后，重新闭合开关就可以了
【答案】A
【解析】
【详解】A．电路起火或发生触电事故时，应该先切断电源，避免再次触电，故A正确；
B．使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，故B错误；
C．家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，故C错误；
D．空气开关跳闸后，需排除故障后再重新闭合开关，故D错误。
故选A。
7. 小强和爷爷周末乘车到荣县双溪水库风景区去游玩，下列有关惯性的说法正确的是（ ）
A. 小强和爷爷都系上安全带，是为了减小汽车行驶中人的惯性

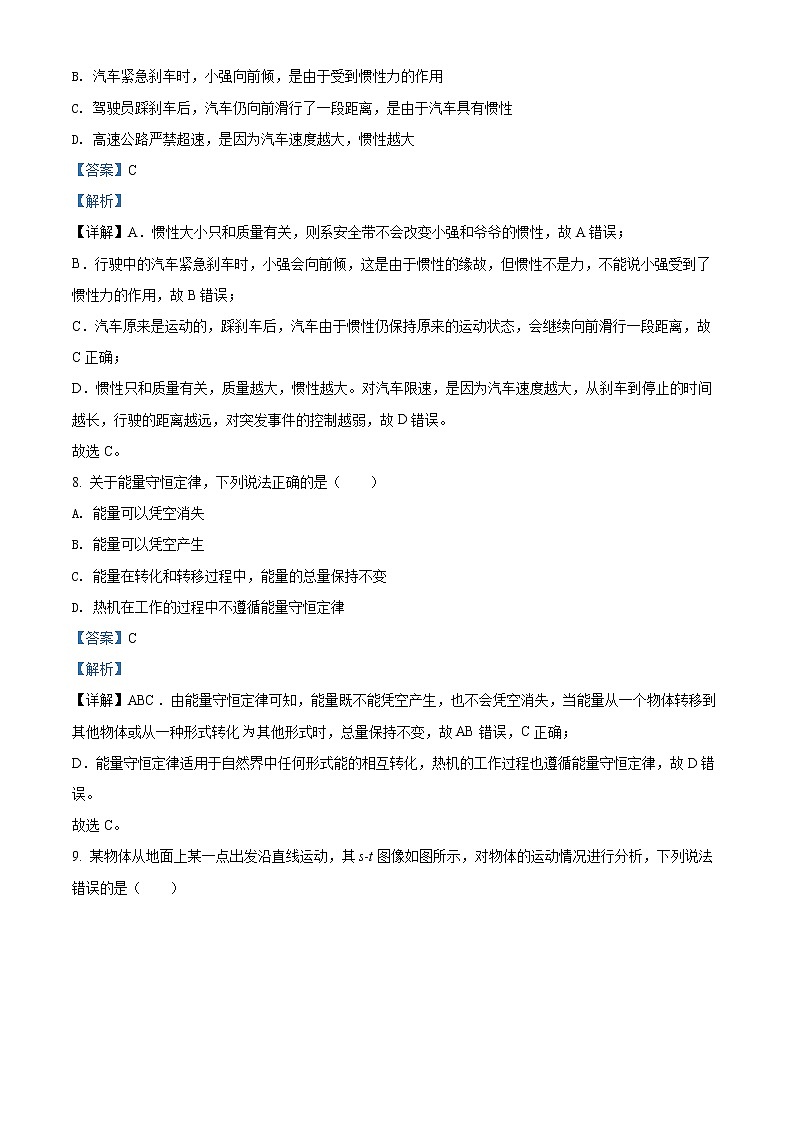

B. 汽车紧急刹车时，小强向前倾，是由于受到惯性力的作用
C. 驾驶员踩刹车后，汽车仍向前滑行了一段距离，是由于汽车具有惯性
D. 高速公路严禁超速，是因为汽车速度越大，惯性越大
【答案】C
【解析】
【详解】A．惯性大小只和质量有关，则系安全带不会改变小强和爷爷的惯性，故A错误；
B．行驶中的汽车紧急刹车时，小强会向前倾，这是由于惯性的缘故，但惯性不是力，不能说小强受到了惯性力的作用，故B错误；
C．汽车原来是运动的，踩刹车后，汽车由于惯性仍保持原来的运动状态，会继续向前滑行一段距离，故C正确；
D．惯性只和质量有关，质量越大，惯性越大。对汽车限速，是因为汽车速度越大，从刹车到停止的时间越长，行驶的距离越远，对突发事件的控制越弱，故D错误。
故选C。
8. 关于能量守恒定律，下列说法正确的是（ ）
A. 能量可以凭空消失
B. 能量可以凭空产生
C. 能量在转化和转移过程中，能量的总量保持不变
D. 热机在工作的过程中不遵循能量守恒定律
【答案】C
【解析】
【详解】ABC．由能量守恒定律可知，能量既不能凭空产生，也不会凭空消失，当能量从一个物体转移到其他物体或从一种形式转化其他形式时，总量保持不变，故AB错误，C正确；
D．能量守恒定律适用于自然界中任何形式能的相互转化，热机的工作过程也遵循能量守恒定律，故D错误。
故选C。

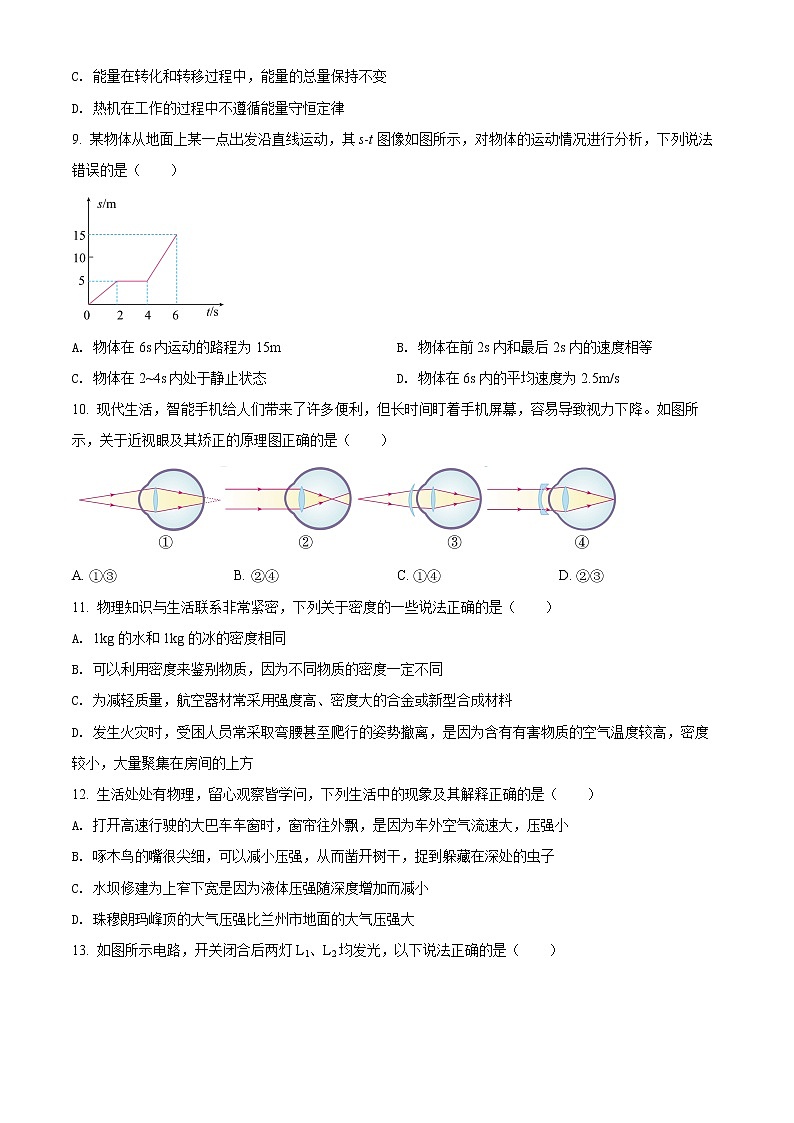

9. 某物体从地面上某一点出发沿直线运动，其s-t图像如图所示，对物体的运动情况进行分析，下列说法错误的是（ ）
A. 物体在6s内运动的路程为15m B. 物体在前2s内和最后2s内的速度相等
C. 物体在2~4s内处于静止状态 D. 物体在6s内的平均速度为2.5m/s
【答案】B
【解析】
【详解】A．由图中可知，物体在6s内运动的路程为15m，故A正确，不符合题意；
B．由图中可知，物体在前2内运动的路程为s1=5m，物体在最后2s内运动的路程为
s2=15m-5m=10m
因s1
D．由图中可知，物体在6s内通过的路程为s=15m，故由可得，物体在6s内的平均速度为
故D正确，不符合题意。
故选B。
10. 现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
A. ①③ B. ②④ C. ①④ D. ②③
【答案】B
【解析】
【详解】①图中光线会聚在视网膜后方，是远视眼的成像情况。要佩戴凸透镜进行矫正，即③
所示矫正原理图；
②图中光线会聚在视网膜前方，是近视眼的成像情况。要佩戴凹透镜进行矫正，即④
所示矫正原理图。
①③组合是远视眼及矫正原理图，②④组合是近视眼及矫正原理图，故ACD错误，B正确。
故选B。
11. 物理知识与生活联系非常紧密，下列关于密度的一些说法正确的是（ ）
A. 1kg的水和1kg的冰的密度相同
B. 可以利用密度来鉴别物质，因为不同物质的密度一定不同
C. 为减轻质量，航空器材常采用强度高、密度大的合金或新型合成材料
D. 发生火灾时，受困人员常采取弯腰甚至爬行的姿势撤离，是因为含有有害物质的空气温度较高，密度较小，大量聚集在房间的上方
【答案】D
【解析】
【详解】A．水和冰的密度一般不同，水的密度为1.0g/cm3，冰的密度一般为0.9g/cm3，故A错误；
B．利用密度可鉴别物质，因为不同物质的密度一般不同，但也有一些物质密度相同的，例如：冰和蜡的密度都为0.9g/cm3，故B错误；
C．在体积不变时，为了减轻质量， 通常在航空器材中采用强度高，密度小的材料，故C错误；
D．发生火灾时，含有有害物质的空气温度升高，密度变小，会大量聚集在房间上方，所以受困人员逃生时，应弯腰甚至爬行撤离。故D正确。
故选D。
12. 生活处处有物理，留心观察皆学问，下列生活中的现象及其解释正确的是（ ）
A. 打开高速行驶的大巴车车窗时，窗帘往外飘，是因为车外空气流速大，压强小
B. 啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
C. 水坝修建为上窄下宽是因为液体压强随深度增加而减小
D. 珠穆朗玛峰顶的大气压强比兰州市地面的大气压强大
【答案】A
【解析】
【详解】A．看到车上窗帘往外飘，是因为车外空气流速快压强小，车内空气流速慢压强大，从而产生向外的压力差，故A正确；
B．啄木鸟的嘴很尖细，是在压力一定的情况下，通过减小受力面积，增大压强，从而凿开树干，捉到躲藏在深处的虫子，故B错误；
C．水坝修建为上窄下宽是因为液体压强随深度增加而增大，故C错误；
D．珠穆朗玛峰顶的高度大于兰州市地面的高度，海拔越高，气压越低，因此珠穆朗玛峰顶的大气压强比兰州市地面的大气压强小，故D错误。
故选A。

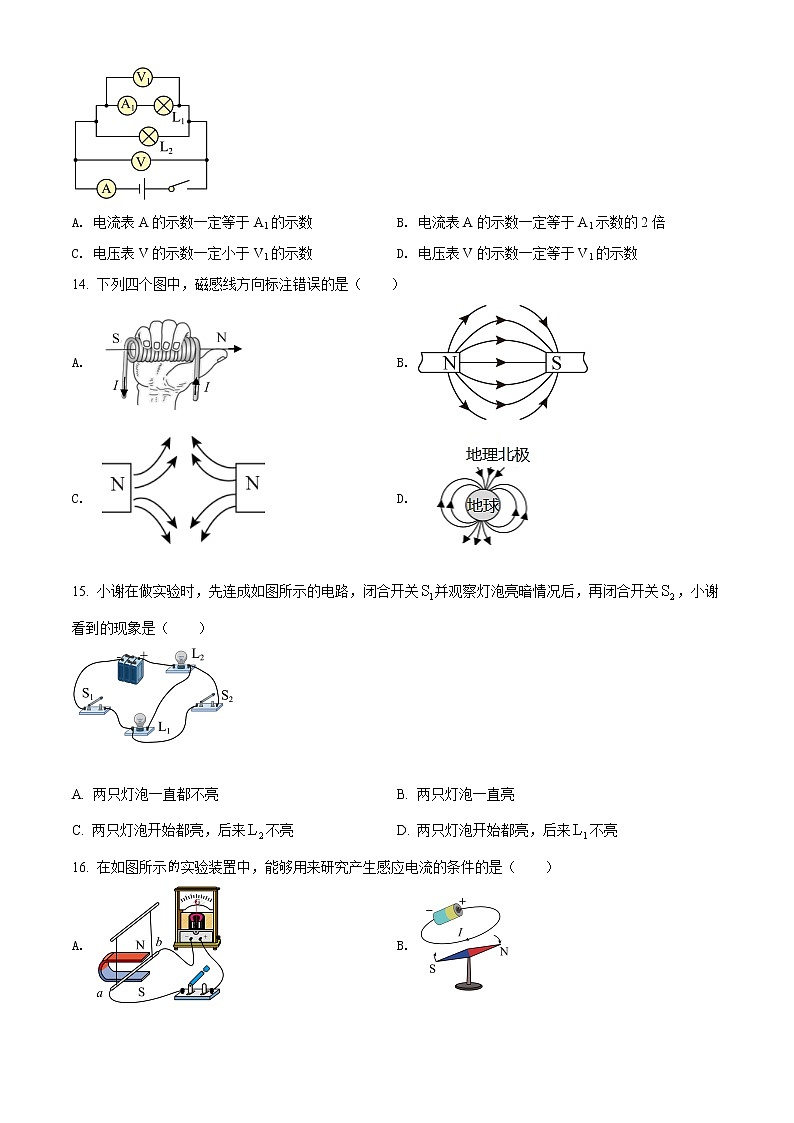

13. 如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（ ）
A. 电流表A的示数一定等于A1的示数 B. 电流表A的示数一定等于A1示数的2倍
C. 电压表V示数一定小于V1的示数 D. 电压表V的示数一定等于V1的示数
【答案】D
【解析】
【详解】AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。
故选D。
14. 下列四个图中，磁感线方向标注错误的是（ ）
A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】A．用右手握住螺线管，让四指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极（在螺线管的外部，磁感线从N极发出回到S极）。本选项中，四指向螺线管中电流的反方向，故A错误，A符合题意；
B．磁感线都是从N极发出回到S极，故B正确，B不符合题意；
C．磁感线都是从N极发出，故C正确，C不符合题意；
D．地磁南极在地理北极附近，地磁北极在地理南极附近，磁感线从地磁北极发出回到地磁南极，故D正确，D不符合题意。
故选A。
15. 小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（ ）
A. 两只灯泡一直都不亮 B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来不亮 D. 两只灯泡开始都亮，后来不亮
【答案】D
【解析】
【详解】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
16. 在如图所示的实验装置中，能够用来研究产生感应电流的条件的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，根据电磁感应现象制成发电机，故A 符合题意；
B．如图是奥斯特实验，证明通电导体周围存在磁场，故B不符合题意；
C．如图，电路中有电源，通电导体在磁场中受力运动，根据这个原理制成电动机，故C不符合题意；
D．如图，通过电磁铁的电流相同，电磁铁匝数不同，该实验是探究电磁铁的磁性与匝数的关系的，故D不符合题意。
故选A。
17. 在2022年北京冬奥会自由式滑雪比赛中，我国运动员谷爱凌获得冠军，她在雪道上自由下滑的过程中，如果不计雪道阻力和空气阻力，下列说法中正确的是（ ）
A. 动能不变，重力势能不变，机械能不变
B. 动能增大，重力势能增大，机械能不变
C. 动能增大，重力势能减少，机械能不变
D. 动能减少，重力势能减少，机械能减少
【答案】C
【解析】
【详解】运动员在雪道上自由下滑时，不计雪道阻力和空气阻力，只有动能和势能的相互转化，机械能守恒。下滑过程，质量不变，速度变大，高度降低，所以动能增大，重力势能减少。
故选C。
18. 如图所示，用5N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，弹簧测力计示数为2N，下列说法正确的是（ ）
A. 必须使木板A作匀速运动才能测出B受到的摩擦力
B. A对B的摩擦力大小为2N，方向水平向右
C. B对A的摩擦力大小为3N，方向水平向右
D. 地面对A的摩擦力大小为3N，方向水平向右
【答案】B
【解析】
【详解】A．在拉动A过程中，B相对地面静止，它受到的摩擦力等于水平拉力，即弹簧测力计的示数，因为它们是一对平衡力，所以无论A是否作匀速运动，都可测得B受到的摩擦力，故A错误；
BC．B相对地面静止，在水平方向上所受的弹簧测力计的向左拉力与A对B的摩擦力是一对平衡力，它们大小相等，方向相反，所以A对B的摩擦力
fAB=2N
方向向右。而A对B的摩擦力与B对A的摩擦力是一对相互作用力，它们的大小相等，方向相反，所以B对A的摩擦力大小为2N，方向向左。故C错误，B正确；
D．A受到水平向右的拉力的作用，匀速向右运动，地面对A的摩擦力向左，则A在水平方向上受到的向左的地面的摩擦力、B对A的摩擦力和向右的拉力作用处于平衡状态，所以地面对A的摩擦力
fA=F-fBA=5N-2N=3N
故D错误。
故选B。
19. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大 B. R 、R0在电路中是并联的
C. 油位越高，R两端的电压越大 D. 油量表是由电流表改装而成的
【答案】C
【解析】
【详解】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
20. 小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（ ）
A. 120r B. 200r C. 300r D. 1000r
【答案】C
【解析】
【详解】给充电宝充满电消耗的电能
W＝UIt＝5V×60000×10−3A×3600s＝1080000J＝0.3 kW•h
1000r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过1000转，则消耗0.3kW•h电能，电能表转盘的实际转数
n＝0.3kW•h×1000r/（kW•h）＝300r
故C符合题意，ABD不符合题意。
故选C。
第II卷（非选择题 共60分）
二、填空题（本大题包括6小题，共12分）
21. 小明同学用15N的水平推力推动重为100N的超市购物车。购物车自静止开始在10s内沿水平方向前进了10m。在整个过程中推力做功为___________J，重力做功为___________J。
【答案】 ①. 150 ②. 0
【解析】
【详解】[1]推力的方向水平向前，推车水平方向移动的距离为10m，由可知，在整个过程中推力做功
[2]当一个力作用在物体上，并使物体在力的方向上通过了一段距离，力学中就说这个力对物体做了功。重力的方向为竖直向下，但推车未在竖直方向上移动距离，故重力没做功，其大小为0。
22. 如图所示，在一个配有活塞的厚玻璃筒底部放一小团硝化棉，快速压下活塞。可观察到硝化棉___________的现象。此快速压下活塞过程能量转化情况与汽油机的___________冲程是相同的。
【答案】 ①. 燃烧 ②. 压缩
【解析】
【详解】[1]在一个配有活塞的厚玻璃筒底部放一小团硝化棉，快速压下活塞，压缩筒内空气做功，使空气的内能增加，温度升高，达到硝化棉的着火点，于是硝化棉燃烧起来。
[2]快速压下活塞，对空气做功，活塞的机械能转化为空气的内能，与内燃机的压缩冲程是相同的。
23. 在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
【答案】 ①. 并 ②. 串
【解析】
【详解】[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
24. 如图甲所示电路中，电源电压、灯泡、的电阻均保持不变，且灯泡的电阻为5Ω。只闭合开关时，电流表指针如图乙所示。随后断开开关，调整电流表接线柱后，同时闭合开关和时，电流表指针如图乙所示。同时闭合开关和时，通过灯泡的电流为___________A，电压表示数为___________V。
【答案】 ①. 0.2 ②. 4
【解析】
【详解】[1]由图甲可知，当只闭合开关时，灯泡接入电路，电流表测通过灯泡的电流；当同时闭合开关和时，灯泡、接入电路且两者并联，根据并联电路电流的特点，所以电流表测通过灯泡、的电流之和，又因为、的大小都如图乙所示，可能为0.2A或1A，又因为，所以，。
[2] 当同时闭合开关和时，灯泡、接入电路且两者并联且电压表测的是灯泡两端电压，根据并联电路中电流的规律，可求出通过灯泡的电流为
因为灯泡的电阻为5Ω，所以根据欧姆定律可求出灯泡两端电压
故电压表的示数为4V。
25. 如图所示，用滑轮组将重力为540N的重物匀速提升2m，所用拉力F为200N，则滑轮组的机械效率为___________，如果要提高滑轮组的机械效率，你的做法是___________。（答出一条即可）
【答案】 ①. 90% ②. 增加重物的重力
【解析】
【详解】[1]由图示知，滑轮组承重绳子为3根，重物提升2m，绳子端移动的距离
s=3h=3×2m=6m
滑轮组的机械效率
[2]要提高滑轮组的机械效率，可增加提升重物的重力，此时，提升重物所做的有用功增大，机械效率增大。
26. 如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
【答案】 ①. 8 ②. 12
【解析】
【详解】[1][2]由图甲知，定值电阻R0与滑动变阻器R串联在电路中，电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中，变阻器接入电路的阻值变小，电压表两端的电压变小。由图乙知，当滑片滑至中点时，电压表示数为4.0V，此时电路中的电流
据串联电路的特点有
当滑片置于a端时，变阻器接入电路的阻值最大，据串联电路的特点有
解以上两式得，电源电压及变阻器的最大阻值分别为
U=12V，R=8Ω
三、简述、作图、实验题（本大题包括5小题，共33分）
27. 把正在熔化的冰拿到温度为0℃的房间里，冰能不能继续熔化，为什么？
【答案】见解析
【解析】
【详解】冰不能熔化；因为冰熔化要吸收热量，而0℃房间与正在熔化的冰的温度相同，不能发生热传递，冰无法吸热也就不会熔化。
28. 如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
【答案】
【解析】
【详解】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示：
29. 如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。
【答案】
【解析】
【详解】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；
第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：
30. 图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
【答案】
【解析】
【详解】测量小灯泡电阻阻值的实验中，除电压表外其余电路元件串联，电压表并在小灯泡两端。滑动变阻器一上一下接入电路，由图可知，电压表测的是电源电压，所以需要将滑动变阻器D接线柱与电压表正接线柱相连的导线画“×”，从滑动变阻器B（或小灯泡右端）接线柱引线到电压表正接线柱即可，作图如下：
31. 在“探究光的反射规律”的实验中，如图所示，水平放置平面镜，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可以绕ON翻折。
（1）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是___________，光线AO的入射角大小是___________度；
（2）为了探究反射角与入射角大小的关系，应进行的操作是___________；
A．改变纸板与平面镜之间的夹角 B．沿ON向后转动纸板E
C．沿ON向后转动纸板F D．改变入射角的大小
（3）将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后翻折，则纸板F上___________（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与法线在___________内（选填“同一平面”或“不同平面”）
（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出。该实验现象说明___________。
A．反射角等于入射角 B．在光的反射现象中，光路可逆
【答案】 ①. ON ②. 40 ③. D ④. 不能 ⑤. 同一平面 ⑥. B
【解析】
【详解】（1）[1]纸板ENF垂直放在平面镜上，光线沿AO射入，经平面镜反射，沿OB射出。法线与入射光线AO和反射光线OB在同一平面内，且法线垂直于反射面，故入射光线AO的法线是ON。
[2]入射角是入射光线与法线的夹角，由图可知，光线AO的入射角大小为
（2）[3]为了探究反射角与入射角大小的关系，使实验结论更具普遍性，可多次改变入射角，记录每次反射角的变化，对比每次入射角和反射角的大小关系，得出实验结论，故ABC不符合题意，D符合题意。
故选D。
（3）[4][5]将纸板F绕ON向后翻折，反射光线的位置并不会随之发生改变，纸板F不能显示出反射光线，这说明反射光线、入射光线和法线在同一平面内。
（4）[6]若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出，说明在光的反射现象中，光路是可逆的，并不能说明反射角等于入射角，故A不符合题意，B符合题意。
故选B。
32. 如图所示，小勇利用铁架台，带有均匀刻度的杠杆，细线，弹簧测力计，钩码若干（每个钩码质量相同）等实验器材，探究杠杆的平衡条件。
（1）实验前，杠杆静止在图甲所示的位置，则此时杠杆处于___________（选填“平衡”或“非平衡”）状态；
（2）为了便于测量___________（选填“力”或“力臂”），应使杠杆在水平位置平衡。为此，应将平衡螺母向___________（选填“左”或“右”）调节；
（3）将杠杆调成水平位置平衡后，如图乙所示，在A点挂3个钩码，则应在B点挂___________个钩码，才能使杠杆在水平位置保持平衡；随后两边各取下一个钩码，杠杆___________（选填“左”或“右”）端将下沉；
（4）小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，要使杠杆仍然在水平位置平衡，则弹簧测力计的示数将逐渐___________（选填“变大”、“变小”或“不变”），原因是___________；
（5）实验结果表明，杠杆的平衡条件是：动力___________=___________阻力臂。
【答案】 ①. 平衡 ②. 力臂 ③. 左 ④. 2 ⑤. 左 ⑥. 变大 ⑦. 力臂变短 ⑧. 动力臂 ⑨. 阻力
【解析】
【详解】（1）[1]杠杆静止或匀速转动时都属于平衡状态，甲图中杠杆处于静止状态，所以此时杠杆是平衡状态。
（2）[2]当杠杆在水平位置平衡时，支点到悬挂点的距离就是力臂，所以为了便于测量力臂，应使杠杆在水平位置平衡。
[3]甲图中，杠杆的左端上翘，说明右端沉，所以平衡螺母向左端移动，直至杠杆在水平位置平衡。
（3）[4]设杠杆时一个格的长度为L，一个钩码的重力为G，图乙中，左侧钩码对杠杆的拉力看作是动力，右侧钩码对杠杆的拉力看作是阻力，杠杆平衡，此时有
3G×2L=F2×3L
解F2=2G，即在在B点挂2个钩码，能使杠杆在水平位置保持平衡。
[5]两边各取下一个钩码，则有
2G×2L>G×3L
所以杠杆左端下沉。
（4）[6][7]小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，测力计拉力的力臂变小，要使杠杆仍然在水平位置平衡，根据杠杆平衡条件可知，弹簧测力计的示数将逐渐变大。
（5）[8][9]实验结果表明，当动力动力臂=阻力阻力臂时，杠杆的平衡处于平衡状态，所以杠杆的平衡条件是：动力动力臂=阻力阻力臂。
33. 张华同学采用如图甲所示的电路图测量额定电压为2.5V的小灯泡的额定功率，电源电压恒为3V。
（1）连接电路时，开关应处于___________状态，滑动变阻器的滑片应滑到___________（选填“左”或“右”）端；
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数为0，电流表有示数，产生这一现象的原因是___________；
A．小灯泡短路 B．小灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路
（3）排除故障后，继续进行实验，张华移动滑动变阻器的滑片，记录了多组数据，并绘制出了小灯泡的电流随电压变化的图像，如图乙所示，则该小灯泡的额定功率为___________W，图像是曲线的主要原因是___________；
（4）李英同学设计了另一种方案：不用电流表，但增加了一只阻值已知的定值电阻，用图丙所示的电路进行实验，也测量出了该小灯泡的额定功率。具体步骤如下：
她闭合开关，调节滑动变阻器滑片，使电压表的示数为小灯泡的额定电压；然后保持不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，利用此方法测量出小灯泡的额定功率表达式___________（用已知和所测量的物理量符号表示）。
【答案】 ①. 断开 ②. 右 ③. A ④. 0.625 ⑤. 小灯泡的电阻受温度的影响 ⑥.
【解析】
【详解】（1）[1][2]连接电路时，为了保护电路，开关应处于断开状态，滑片应置于变阻器阻值最大处于，即图甲中的变阻器的最右端。
（2）[3]A．实验所用电路为串联电路，电流表有示数，说明电路通路，电压表无示数，且小灯泡不亮，可能是小灯泡短路了。故A符合题意；
B．小灯泡断路时，电流表无示数，但电压表与电源接通，电压表有示数，故B不符合题意；
C．滑动变阻器短路时，电路通路，电流表有示数，电压表与电源接通，电压表有示数，故C不符合题意；
D．滑动变阻器断路，电流表无示数，电压表也无示数，故D不符合题意。
故选A。
（3）[4]由图乙知，小灯泡两端的电压为2.5V时，电路中的电流为0.25A，小灯泡的额定功率
P=UI=2.5V×0.25A=0.625W
[5]图乙中，图像是曲线是因为小灯泡的电阻受温度的影响，电压增大时，小灯泡灯丝的温度升高，电阻也随之增大。
（4）[6]由图丙知，小灯泡与R0和滑动变阻器串联连接，电压表的导线接在a处时，电压表测小灯泡两端的电压，调节滑片，让电压表的示数为小灯泡的额定电压U额，小灯泡正常工作。滑片位置保持不变，电压表的导线换接到b处时，电压表测量小灯泡及R0的总电压， R0两端的电压
U0=U-U额
电路中的电流
小灯泡的额定功率
四、计算题（本大题包括2小题，共15分。解答时应写出必要的文字说明，方程式和重要演算步藏，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
34. 小明做了一个探究鸡蛋悬浮的实验，他在水平桌面上放置一个底面积为的厚度可忽略的圆柱形容器，向容器中注入0.2m深的水，再拿一个鸡蛋，用天平称得其质量为，将它轻轻放入水中，发现鸡蛋沉至容器底部，此时测得水面升高了4mm（水未溢出）。然后，向容器中缓慢加食盐并轻轻搅动，直到鸡蛋恰好悬浮为止，（，）求：
（1）未放入鸡蛋前，水对容器底部的压强和压力大小；
（2）当鸡蛋悬浮时，鸡蛋所受的浮力大小；
（3）当鸡蛋悬浮时，盐水的密度是多少？
【答案】（1）2000Pa，25N；（2）0.55N；（3）1.1×103kg/m3
【解析】
【详解】解：（1）未放入鸡蛋前，水对容器底部的压强
水对容器底部的压力
F=p=2000Pa×1.25×10-2m2=25N
（2）鸡蛋的重力
G=mg=5.5×10-2kg×10N/kg=0.55N
鸡皮悬浮时，受到的浮力等于自身的重力，所以
F浮=G=0.55N
（3）鸡蛋放入盐水中，沉底时，水面升高了4mm，鸡蛋排开水的体积，即鸡蛋的体积
V=V排=Sh1=1.25×10-2m2×0.004m=5×10-5m3
那么鸡蛋悬浮时，排开盐水的体积等于鸡蛋的体积。据阿基米德原理得，盐水的密度
答：（1）水对容器底部的压强为2000Pa，压力为25N；
（2）当鸡蛋悬浮时，鸡蛋所受的浮力的大小为0.55N；
（3）当鸡蛋悬浮时，盐水的密度是1.1×103kg/m3。
35. 小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，、均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为的汤加热至，设此汤的比热容为，求：
额定电压
220V
额定功率
低温档
48.4W
高温档
500W
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
（3）的阻值为多少？
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）由可知，汤吸收的热量
（2）由可知，在不考虑热损耗的情况下，电饭煲高温煲汤时需要的时间
（3）由图乙可知，当开关S连接触点2时，仅电阻接入电路，根据欧姆定律分析可知，此时电路电流最大，为高温档。由电功率变形式可知，电阻的阻值
由图乙可知，当开关S连接触点1时，电阻和串联接入电路，电路总电阻大，根据欧姆定律分析可知，此时电路电流最小，为低温档。由电功率变形式可知，电阻和总电阻
故的阻值
答：（1）汤需要吸收的热量为；
（2）高温档煲汤需要的时间为；
（3）的阻值为。
四川省自贡市初2022届毕业生学业考试综合素质（一）物理试题卷
第I卷 选择题（共40分）
一、选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题意。）
1. 目前，自贡九年级物理课本的厚度最接近（ ）
A. 1cm B. 10cm C. 20cm D. 50cm
【答案】A
【解析】
【详解】九年级物理课本的厚度与中学生的食指宽度差不多，约为1cm，故A符合题意，BCD不符合题意。
故选A。
2. 为创建文明城市，要求我们在公共场合“轻声”说话。这里的“轻声”是指声音的（ ）
A. 声速 B. 响度
C. 音色 D. 音调
【答案】B
【解析】
【详解】音调是指声音的高低，响度是指声音的强弱，音色是指声音的品质与特色。要求我们在公共场合“轻声”说话。这里的“轻声”是指声音的响度，与声速无关，故ACD不符合题意，B符合题意。
故选B。
3. 北斗导航系统是我国自行研制的通信系统，该系统在传递信息过程中主要依靠（ ）
A. 光波 B. 声波 C. 超声波 D. 电磁波
【答案】D
【解析】
【详解】因为电磁波能在真空中传播，所以在太空中的北斗导航系统主要依靠电磁波传递信息，故ABC不符合题意，D符合题意。
故选D。
4. 原子中带负电的是（ ）
A. 质子 B. 电子 C. 中子 D. 原子核
【答案】B
【解析】
【详解】质子带正电，电子带负电，中子不带电，原子核带正电，故B正确．
5. 下列关于能源及其利用的说法，正确的是（ ）
A. 目前人类的主要能源是柴草、煤等化石能源
B. 石油、天然气、天然铀矿等都属于可再生能源
C. 核电站使用过的核废料无放射性，不会污染环境
D. 风能、水能、太阳能等清洁能源可以转化为电能
【答案】D
【解析】
【详解】A．目前人类使用的能源主要是煤、石油、天然气等化石能源，柴草不是化石能源，它属于生物能源，故A错误；
B．石油、天然气、天然铀矿等它们都是经过亿万年才形成而短期内无法再生的，都属于不可再生能源，故B错误；
C．核电站使用过的核废料中仍然含有放射性物质，仍会有放射性，会污染环境，必须谨慎处理，不能随便排放，故C错误；
D．风能、水能、太阳能在利用过程中对环境没有污染，属于清洁能源，随着技术的发展，它们都可以转化为电能，故D正确。
故选D。
6. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 一旦发生触电事故，应先断开电源再进行抢救
B. 使用试电笔时，手指不能接触笔尾金属体
C. 选用插座时，所有家用电器都使用两孔插座
D. 空气开关跳闸后，重新闭合开关就可以了
【答案】A
【解析】
【详解】A．电路起火或发生触电事故时，应该先切断电源，避免再次触电，故A正确；
B．使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，故B错误；
C．家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，故C错误；
D．空气开关跳闸后，需排除故障后再重新闭合开关，故D错误。
故选A。
7. 小强和爷爷周末乘车到荣县双溪水库风景区去游玩，下列有关惯性的说法正确的是（ ）
A. 小强和爷爷都系上安全带，是为了减小汽车行驶中人的惯性
B. 汽车紧急刹车时，小强向前倾，是由于受到惯性力的作用
C. 驾驶员踩刹车后，汽车仍向前滑行了一段距离，是由于汽车具有惯性
D. 高速公路严禁超速，是因为汽车速度越大，惯性越大
【答案】C
【解析】
【详解】A．惯性大小只和质量有关，则系安全带不会改变小强和爷爷的惯性，故A错误；
B．行驶中的汽车紧急刹车时，小强会向前倾，这是由于惯性的缘故，但惯性不是力，不能说小强受到了惯性力的作用，故B错误；
C．汽车原来是运动的，踩刹车后，汽车由于惯性仍保持原来的运动状态，会继续向前滑行一段距离，故C正确；
D．惯性只和质量有关，质量越大，惯性越大。对汽车限速，是因为汽车速度越大，从刹车到停止的时间越长，行驶的距离越远，对突发事件的控制越弱，故D错误。
故选C。
8. 关于能量守恒定律，下列说法正确的是（ ）
A. 能量可以凭空消失
B. 能量可以凭空产生
C. 能量在转化和转移过程中，能量的总量保持不变
D. 热机在工作的过程中不遵循能量守恒定律
【答案】C
【解析】
【详解】ABC．由能量守恒定律可知，能量既不能凭空产生，也不会凭空消失，当能量从一个物体转移到其他物体或从一种形式转化其他形式时，总量保持不变，故AB错误，C正确；
D．能量守恒定律适用于自然界中任何形式能的相互转化，热机的工作过程也遵循能量守恒定律，故D错误。
故选C。
9. 某物体从地面上某一点出发沿直线运动，其s-t图像如图所示，对物体的运动情况进行分析，下列说法错误的是（ ）
A. 物体在6s内运动的路程为15m B. 物体在前2s内和最后2s内的速度相等
C. 物体在2~4s内处于静止状态 D. 物体在6s内的平均速度为2.5m/s
【答案】B
【解析】
【详解】A．由图中可知，物体在6s内运动的路程为15m，故A正确，不符合题意；
B．由图中可知，物体在前2内运动的路程为s1=5m，物体在最后2s内运动的路程为
s2=15m-5m=10m
因s1
D．由图中可知，物体在6s内通过的路程为s=15m，故由可得，物体在6s内的平均速度为
故D正确，不符合题意。
故选B。
10. 现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
A. ①③ B. ②④ C. ①④ D. ②③
【答案】B
【解析】
【详解】①图中光线会聚在视网膜后方，是远视眼的成像情况。要佩戴凸透镜进行矫正，即③
所示矫正原理图；
②图中光线会聚在视网膜前方，是近视眼的成像情况。要佩戴凹透镜进行矫正，即④
所示矫正原理图。
①③组合是远视眼及矫正原理图，②④组合是近视眼及矫正原理图，故ACD错误，B正确。
故选B。
11. 物理知识与生活联系非常紧密，下列关于密度的一些说法正确的是（ ）
A. 1kg的水和1kg的冰的密度相同
B. 可以利用密度来鉴别物质，因为不同物质的密度一定不同
C. 为减轻质量，航空器材常采用强度高、密度大的合金或新型合成材料
D. 发生火灾时，受困人员常采取弯腰甚至爬行的姿势撤离，是因为含有有害物质的空气温度较高，密度较小，大量聚集在房间的上方
【答案】D
【解析】
【详解】A．水和冰的密度一般不同，水的密度为1.0g/cm3，冰的密度一般为0.9g/cm3，故A错误；
B．利用密度可鉴别物质，因为不同物质的密度一般不同，但也有一些物质密度相同的，例如：冰和蜡的密度都为0.9g/cm3，故B错误；
C．在体积不变时，为了减轻质量， 通常在航空器材中采用强度高，密度小的材料，故C错误；
D．发生火灾时，含有有害物质的空气温度升高，密度变小，会大量聚集在房间上方，所以受困人员逃生时，应弯腰甚至爬行撤离。故D正确。
故选D。
12. 生活处处有物理，留心观察皆学问，下列生活中的现象及其解释正确的是（ ）
A. 打开高速行驶的大巴车车窗时，窗帘往外飘，是因为车外空气流速大，压强小
B. 啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
C. 水坝修建为上窄下宽是因为液体压强随深度增加而减小
D. 珠穆朗玛峰顶的大气压强比兰州市地面的大气压强大
【答案】A
【解析】
【详解】A．看到车上窗帘往外飘，是因为车外空气流速快压强小，车内空气流速慢压强大，从而产生向外的压力差，故A正确；
B．啄木鸟的嘴很尖细，是在压力一定的情况下，通过减小受力面积，增大压强，从而凿开树干，捉到躲藏在深处的虫子，故B错误；
C．水坝修建为上窄下宽是因为液体压强随深度增加而增大，故C错误；
D．珠穆朗玛峰顶的高度大于兰州市地面的高度，海拔越高，气压越低，因此珠穆朗玛峰顶的大气压强比兰州市地面的大气压强小，故D错误。
故选A。
13. 如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（ ）
A. 电流表A的示数一定等于A1的示数 B. 电流表A的示数一定等于A1示数的2倍
C. 电压表V示数一定小于V1的示数 D. 电压表V的示数一定等于V1的示数
【答案】D
【解析】
【详解】AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。
故选D。
14. 下列四个图中，磁感线方向标注错误的是（ ）
A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】A．用右手握住螺线管，让四指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极（在螺线管的外部，磁感线从N极发出回到S极）。本选项中，四指向螺线管中电流的反方向，故A错误，A符合题意；
B．磁感线都是从N极发出回到S极，故B正确，B不符合题意；
C．磁感线都是从N极发出，故C正确，C不符合题意；
D．地磁南极在地理北极附近，地磁北极在地理南极附近，磁感线从地磁北极发出回到地磁南极，故D正确，D不符合题意。
故选A。
15. 小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（ ）
A. 两只灯泡一直都不亮 B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来不亮 D. 两只灯泡开始都亮，后来不亮
【答案】D
【解析】
【详解】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
16. 在如图所示的实验装置中，能够用来研究产生感应电流的条件的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，根据电磁感应现象制成发电机，故A 符合题意；
B．如图是奥斯特实验，证明通电导体周围存在磁场，故B不符合题意；
C．如图，电路中有电源，通电导体在磁场中受力运动，根据这个原理制成电动机，故C不符合题意；
D．如图，通过电磁铁的电流相同，电磁铁匝数不同，该实验是探究电磁铁的磁性与匝数的关系的，故D不符合题意。
故选A。
17. 在2022年北京冬奥会自由式滑雪比赛中，我国运动员谷爱凌获得冠军，她在雪道上自由下滑的过程中，如果不计雪道阻力和空气阻力，下列说法中正确的是（ ）
A. 动能不变，重力势能不变，机械能不变
B. 动能增大，重力势能增大，机械能不变
C. 动能增大，重力势能减少，机械能不变
D. 动能减少，重力势能减少，机械能减少
【答案】C
【解析】
【详解】运动员在雪道上自由下滑时，不计雪道阻力和空气阻力，只有动能和势能的相互转化，机械能守恒。下滑过程，质量不变，速度变大，高度降低，所以动能增大，重力势能减少。
故选C。
18. 如图所示，用5N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，弹簧测力计示数为2N，下列说法正确的是（ ）
A. 必须使木板A作匀速运动才能测出B受到的摩擦力
B. A对B的摩擦力大小为2N，方向水平向右
C. B对A的摩擦力大小为3N，方向水平向右
D. 地面对A的摩擦力大小为3N，方向水平向右
【答案】B
【解析】
【详解】A．在拉动A过程中，B相对地面静止，它受到的摩擦力等于水平拉力，即弹簧测力计的示数，因为它们是一对平衡力，所以无论A是否作匀速运动，都可测得B受到的摩擦力，故A错误；
BC．B相对地面静止，在水平方向上所受的弹簧测力计的向左拉力与A对B的摩擦力是一对平衡力，它们大小相等，方向相反，所以A对B的摩擦力
fAB=2N
方向向右。而A对B的摩擦力与B对A的摩擦力是一对相互作用力，它们的大小相等，方向相反，所以B对A的摩擦力大小为2N，方向向左。故C错误，B正确；
D．A受到水平向右的拉力的作用，匀速向右运动，地面对A的摩擦力向左，则A在水平方向上受到的向左的地面的摩擦力、B对A的摩擦力和向右的拉力作用处于平衡状态，所以地面对A的摩擦力
fA=F-fBA=5N-2N=3N
故D错误。
故选B。
19. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A. 油位越高，流过R的电流越大 B. R 、R0在电路中是并联的
C. 油位越高，R两端的电压越大 D. 油量表是由电流表改装而成的
【答案】C
【解析】
【详解】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
20. 小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（ ）
A. 120r B. 200r C. 300r D. 1000r
【答案】C
【解析】
【详解】给充电宝充满电消耗的电能
W＝UIt＝5V×60000×10−3A×3600s＝1080000J＝0.3 kW•h
1000r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过1000转，则消耗0.3kW•h电能，电能表转盘的实际转数
n＝0.3kW•h×1000r/（kW•h）＝300r
故C符合题意，ABD不符合题意。
故选C。
第II卷（非选择题 共60分）
二、填空题（本大题包括6小题，共12分）
21. 小明同学用15N的水平推力推动重为100N的超市购物车。购物车自静止开始在10s内沿水平方向前进了10m。在整个过程中推力做功为___________J，重力做功为___________J。
【答案】 ①. 150 ②. 0
【解析】
【详解】[1]推力的方向水平向前，推车水平方向移动的距离为10m，由可知，在整个过程中推力做功
[2]当一个力作用在物体上，并使物体在力的方向上通过了一段距离，力学中就说这个力对物体做了功。重力的方向为竖直向下，但推车未在竖直方向上移动距离，故重力没做功，其大小为0。
22. 如图所示，在一个配有活塞的厚玻璃筒底部放一小团硝化棉，快速压下活塞。可观察到硝化棉___________的现象。此快速压下活塞过程能量转化情况与汽油机的___________冲程是相同的。
【答案】 ①. 燃烧 ②. 压缩
【解析】
【详解】[1]在一个配有活塞的厚玻璃筒底部放一小团硝化棉，快速压下活塞，压缩筒内空气做功，使空气的内能增加，温度升高，达到硝化棉的着火点，于是硝化棉燃烧起来。
[2]快速压下活塞，对空气做功，活塞的机械能转化为空气的内能，与内燃机的压缩冲程是相同的。
23. 在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
【答案】 ①. 并 ②. 串
【解析】
【详解】[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
24. 如图甲所示电路中，电源电压、灯泡、的电阻均保持不变，且灯泡的电阻为5Ω。只闭合开关时，电流表指针如图乙所示。随后断开开关，调整电流表接线柱后，同时闭合开关和时，电流表指针如图乙所示。同时闭合开关和时，通过灯泡的电流为___________A，电压表示数为___________V。
【答案】 ①. 0.2 ②. 4
【解析】
【详解】[1]由图甲可知，当只闭合开关时，灯泡接入电路，电流表测通过灯泡的电流；当同时闭合开关和时，灯泡、接入电路且两者并联，根据并联电路电流的特点，所以电流表测通过灯泡、的电流之和，又因为、的大小都如图乙所示，可能为0.2A或1A，又因为，所以，。
[2] 当同时闭合开关和时，灯泡、接入电路且两者并联且电压表测的是灯泡两端电压，根据并联电路中电流的规律，可求出通过灯泡的电流为
因为灯泡的电阻为5Ω，所以根据欧姆定律可求出灯泡两端电压
故电压表的示数为4V。
25. 如图所示，用滑轮组将重力为540N的重物匀速提升2m，所用拉力F为200N，则滑轮组的机械效率为___________，如果要提高滑轮组的机械效率，你的做法是___________。（答出一条即可）
【答案】 ①. 90% ②. 增加重物的重力
【解析】
【详解】[1]由图示知，滑轮组承重绳子为3根，重物提升2m，绳子端移动的距离
s=3h=3×2m=6m
滑轮组的机械效率
[2]要提高滑轮组的机械效率，可增加提升重物的重力，此时，提升重物所做的有用功增大，机械效率增大。
26. 如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
【答案】 ①. 8 ②. 12
【解析】
【详解】[1][2]由图甲知，定值电阻R0与滑动变阻器R串联在电路中，电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中，变阻器接入电路的阻值变小，电压表两端的电压变小。由图乙知，当滑片滑至中点时，电压表示数为4.0V，此时电路中的电流
据串联电路的特点有
当滑片置于a端时，变阻器接入电路的阻值最大，据串联电路的特点有
解以上两式得，电源电压及变阻器的最大阻值分别为
U=12V，R=8Ω
三、简述、作图、实验题（本大题包括5小题，共33分）
27. 把正在熔化的冰拿到温度为0℃的房间里，冰能不能继续熔化，为什么？
【答案】见解析
【解析】
【详解】冰不能熔化；因为冰熔化要吸收热量，而0℃房间与正在熔化的冰的温度相同，不能发生热传递，冰无法吸热也就不会熔化。
28. 如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
【答案】
【解析】
【详解】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示：
29. 如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。
【答案】
【解析】
【详解】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；
第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：
30. 图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
【答案】
【解析】
【详解】测量小灯泡电阻阻值的实验中，除电压表外其余电路元件串联，电压表并在小灯泡两端。滑动变阻器一上一下接入电路，由图可知，电压表测的是电源电压，所以需要将滑动变阻器D接线柱与电压表正接线柱相连的导线画“×”，从滑动变阻器B（或小灯泡右端）接线柱引线到电压表正接线柱即可，作图如下：
31. 在“探究光的反射规律”的实验中，如图所示，水平放置平面镜，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可以绕ON翻折。
（1）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是___________，光线AO的入射角大小是___________度；
（2）为了探究反射角与入射角大小的关系，应进行的操作是___________；
A．改变纸板与平面镜之间的夹角 B．沿ON向后转动纸板E
C．沿ON向后转动纸板F D．改变入射角的大小
（3）将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后翻折，则纸板F上___________（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与法线在___________内（选填“同一平面”或“不同平面”）
（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出。该实验现象说明___________。
A．反射角等于入射角 B．在光的反射现象中，光路可逆
【答案】 ①. ON ②. 40 ③. D ④. 不能 ⑤. 同一平面 ⑥. B
【解析】
【详解】（1）[1]纸板ENF垂直放在平面镜上，光线沿AO射入，经平面镜反射，沿OB射出。法线与入射光线AO和反射光线OB在同一平面内，且法线垂直于反射面，故入射光线AO的法线是ON。
[2]入射角是入射光线与法线的夹角，由图可知，光线AO的入射角大小为
（2）[3]为了探究反射角与入射角大小的关系，使实验结论更具普遍性，可多次改变入射角，记录每次反射角的变化，对比每次入射角和反射角的大小关系，得出实验结论，故ABC不符合题意，D符合题意。
故选D。
（3）[4][5]将纸板F绕ON向后翻折，反射光线的位置并不会随之发生改变，纸板F不能显示出反射光线，这说明反射光线、入射光线和法线在同一平面内。
（4）[6]若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出，说明在光的反射现象中，光路是可逆的，并不能说明反射角等于入射角，故A不符合题意，B符合题意。
故选B。
32. 如图所示，小勇利用铁架台，带有均匀刻度的杠杆，细线，弹簧测力计，钩码若干（每个钩码质量相同）等实验器材，探究杠杆的平衡条件。
（1）实验前，杠杆静止在图甲所示的位置，则此时杠杆处于___________（选填“平衡”或“非平衡”）状态；
（2）为了便于测量___________（选填“力”或“力臂”），应使杠杆在水平位置平衡。为此，应将平衡螺母向___________（选填“左”或“右”）调节；
（3）将杠杆调成水平位置平衡后，如图乙所示，在A点挂3个钩码，则应在B点挂___________个钩码，才能使杠杆在水平位置保持平衡；随后两边各取下一个钩码，杠杆___________（选填“左”或“右”）端将下沉；
（4）小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，要使杠杆仍然在水平位置平衡，则弹簧测力计的示数将逐渐___________（选填“变大”、“变小”或“不变”），原因是___________；
（5）实验结果表明，杠杆的平衡条件是：动力___________=___________阻力臂。
【答案】 ①. 平衡 ②. 力臂 ③. 左 ④. 2 ⑤. 左 ⑥. 变大 ⑦. 力臂变短 ⑧. 动力臂 ⑨. 阻力
【解析】
【详解】（1）[1]杠杆静止或匀速转动时都属于平衡状态，甲图中杠杆处于静止状态，所以此时杠杆是平衡状态。
（2）[2]当杠杆在水平位置平衡时，支点到悬挂点的距离就是力臂，所以为了便于测量力臂，应使杠杆在水平位置平衡。
[3]甲图中，杠杆的左端上翘，说明右端沉，所以平衡螺母向左端移动，直至杠杆在水平位置平衡。
（3）[4]设杠杆时一个格的长度为L，一个钩码的重力为G，图乙中，左侧钩码对杠杆的拉力看作是动力，右侧钩码对杠杆的拉力看作是阻力，杠杆平衡，此时有
3G×2L=F2×3L
解F2=2G，即在在B点挂2个钩码，能使杠杆在水平位置保持平衡。
[5]两边各取下一个钩码，则有
2G×2L>G×3L
所以杠杆左端下沉。
（4）[6][7]小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，测力计拉力的力臂变小，要使杠杆仍然在水平位置平衡，根据杠杆平衡条件可知，弹簧测力计的示数将逐渐变大。
（5）[8][9]实验结果表明，当动力动力臂=阻力阻力臂时，杠杆的平衡处于平衡状态，所以杠杆的平衡条件是：动力动力臂=阻力阻力臂。
33. 张华同学采用如图甲所示的电路图测量额定电压为2.5V的小灯泡的额定功率，电源电压恒为3V。
（1）连接电路时，开关应处于___________状态，滑动变阻器的滑片应滑到___________（选填“左”或“右”）端；
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数为0，电流表有示数，产生这一现象的原因是___________；
A．小灯泡短路 B．小灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路
（3）排除故障后，继续进行实验，张华移动滑动变阻器的滑片，记录了多组数据，并绘制出了小灯泡的电流随电压变化的图像，如图乙所示，则该小灯泡的额定功率为___________W，图像是曲线的主要原因是___________；
（4）李英同学设计了另一种方案：不用电流表，但增加了一只阻值已知的定值电阻，用图丙所示的电路进行实验，也测量出了该小灯泡的额定功率。具体步骤如下：
她闭合开关，调节滑动变阻器滑片，使电压表的示数为小灯泡的额定电压；然后保持不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，利用此方法测量出小灯泡的额定功率表达式___________（用已知和所测量的物理量符号表示）。
【答案】 ①. 断开 ②. 右 ③. A ④. 0.625 ⑤. 小灯泡的电阻受温度的影响 ⑥.
【解析】
【详解】（1）[1][2]连接电路时，为了保护电路，开关应处于断开状态，滑片应置于变阻器阻值最大处于，即图甲中的变阻器的最右端。
（2）[3]A．实验所用电路为串联电路，电流表有示数，说明电路通路，电压表无示数，且小灯泡不亮，可能是小灯泡短路了。故A符合题意；
B．小灯泡断路时，电流表无示数，但电压表与电源接通，电压表有示数，故B不符合题意；
C．滑动变阻器短路时，电路通路，电流表有示数，电压表与电源接通，电压表有示数，故C不符合题意；
D．滑动变阻器断路，电流表无示数，电压表也无示数，故D不符合题意。
故选A。
（3）[4]由图乙知，小灯泡两端的电压为2.5V时，电路中的电流为0.25A，小灯泡的额定功率
P=UI=2.5V×0.25A=0.625W
[5]图乙中，图像是曲线是因为小灯泡的电阻受温度的影响，电压增大时，小灯泡灯丝的温度升高，电阻也随之增大。
（4）[6]由图丙知，小灯泡与R0和滑动变阻器串联连接，电压表的导线接在a处时，电压表测小灯泡两端的电压，调节滑片，让电压表的示数为小灯泡的额定电压U额，小灯泡正常工作。滑片位置保持不变，电压表的导线换接到b处时，电压表测量小灯泡及R0的总电压， R0两端的电压
U0=U-U额
电路中的电流
小灯泡的额定功率
四、计算题（本大题包括2小题，共15分。解答时应写出必要的文字说明，方程式和重要演算步藏，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
34. 小明做了一个探究鸡蛋悬浮的实验，他在水平桌面上放置一个底面积为的厚度可忽略的圆柱形容器，向容器中注入0.2m深的水，再拿一个鸡蛋，用天平称得其质量为，将它轻轻放入水中，发现鸡蛋沉至容器底部，此时测得水面升高了4mm（水未溢出）。然后，向容器中缓慢加食盐并轻轻搅动，直到鸡蛋恰好悬浮为止，（，）求：
（1）未放入鸡蛋前，水对容器底部的压强和压力大小；
（2）当鸡蛋悬浮时，鸡蛋所受的浮力大小；
（3）当鸡蛋悬浮时，盐水的密度是多少？
【答案】（1）2000Pa，25N；（2）0.55N；（3）1.1×103kg/m3
【解析】
【详解】解：（1）未放入鸡蛋前，水对容器底部的压强
水对容器底部的压力
F=p=2000Pa×1.25×10-2m2=25N
（2）鸡蛋的重力
G=mg=5.5×10-2kg×10N/kg=0.55N
鸡皮悬浮时，受到的浮力等于自身的重力，所以
F浮=G=0.55N
（3）鸡蛋放入盐水中，沉底时，水面升高了4mm，鸡蛋排开水的体积，即鸡蛋的体积
V=V排=Sh1=1.25×10-2m2×0.004m=5×10-5m3
那么鸡蛋悬浮时，排开盐水的体积等于鸡蛋的体积。据阿基米德原理得，盐水的密度
答：（1）水对容器底部的压强为2000Pa，压力为25N；
（2）当鸡蛋悬浮时，鸡蛋所受的浮力的大小为0.55N；
（3）当鸡蛋悬浮时，盐水的密度是1.1×103kg/m3。
35. 小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，、均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为的汤加热至，设此汤的比热容为，求：
额定电压
220V
额定功率
低温档
48.4W
高温档
500W
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
（3）的阻值为多少？
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）由可知，汤吸收的热量
（2）由可知，在不考虑热损耗的情况下，电饭煲高温煲汤时需要的时间
（3）由图乙可知，当开关S连接触点2时，仅电阻接入电路，根据欧姆定律分析可知，此时电路电流最大，为高温档。由电功率变形式可知，电阻的阻值
由图乙可知，当开关S连接触点1时，电阻和串联接入电路，电路总电阻大，根据欧姆定律分析可知，此时电路电流最小，为低温档。由电功率变形式可知，电阻和总电阻
故的阻值
答：（1）汤需要吸收的热量为；
（2）高温档煲汤需要的时间为；
（3）的阻值为。
相关试卷
2022年四川省达州市中考真题物理卷及答案（文字版）： 这是一份2022年四川省达州市中考真题物理卷及答案（文字版），文件包含2022年四川省达州市中考物理真题答案docx、2022年四川省达州市中考物理真题试卷docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
2022年四川省凉山州中考真题物理卷及答案（文字版）： 这是一份2022年四川省凉山州中考真题物理卷及答案（文字版），文件包含2022年四川省凉山州中考物理试题答案docx、2022年四川省凉山州中考物理试题试卷docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
2022年四川省德阳市中考真题物理卷及答案（文字版）： 这是一份2022年四川省德阳市中考真题物理卷及答案（文字版），文件包含2022年四川省德阳市中考真题物理答案docx、2022年四川省德阳市中考真题物理试卷docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。
