粤沪版九年级下册2 广播电视与通信教学ppt课件

这是一份粤沪版九年级下册2 广播电视与通信教学ppt课件，共18页。PPT课件主要包含了电磁波的发射过程，声音信号，图像信号，发射天线，无线电接收过程，舰载卫星通讯系统，车载数字新闻通讯车，电信号，高频电磁波，电磁波等内容，欢迎下载使用。

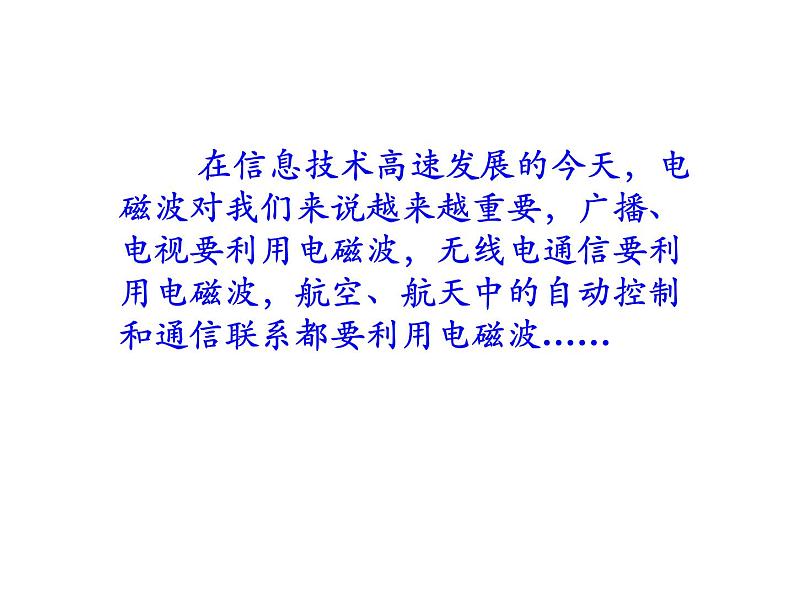

在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波……

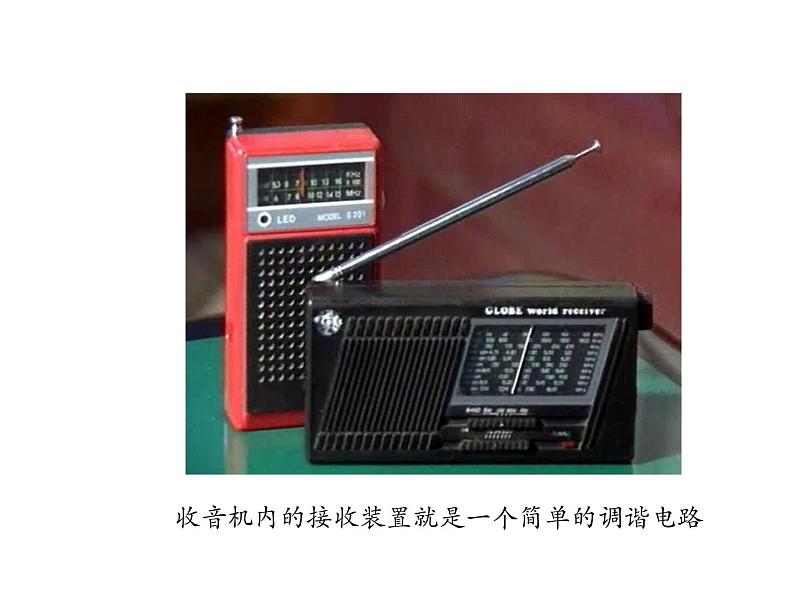

收音机内的接收装置就是一个简单的调谐电路

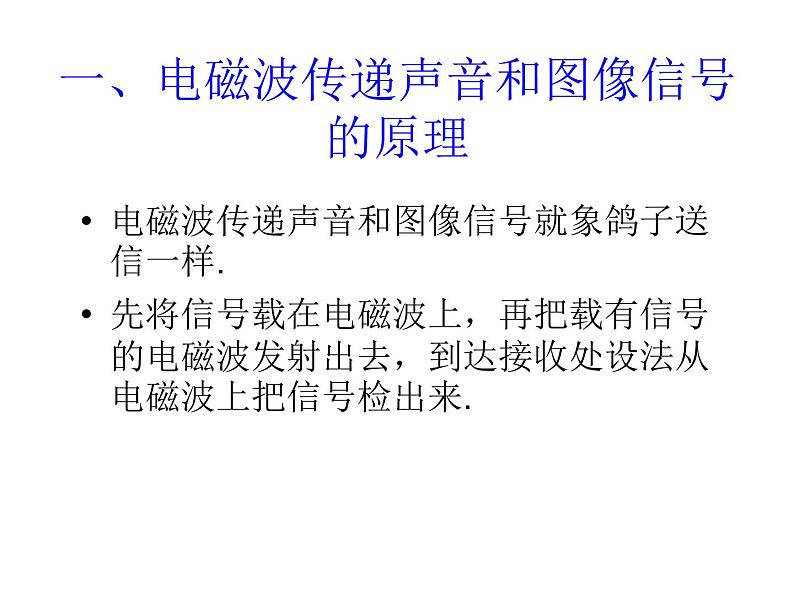

一、电磁波传递声音和图像信号的原理
电磁波传递声音和图像信号就象鸽子送信一样.先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来.

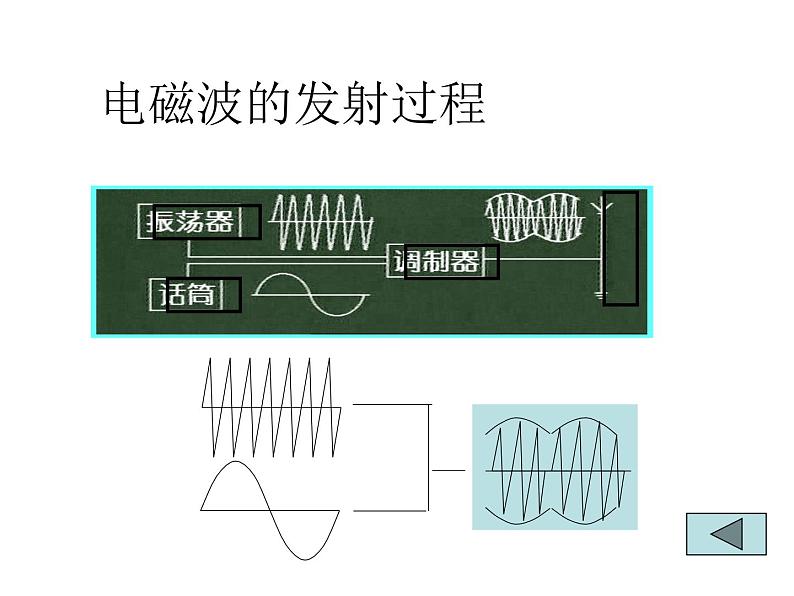

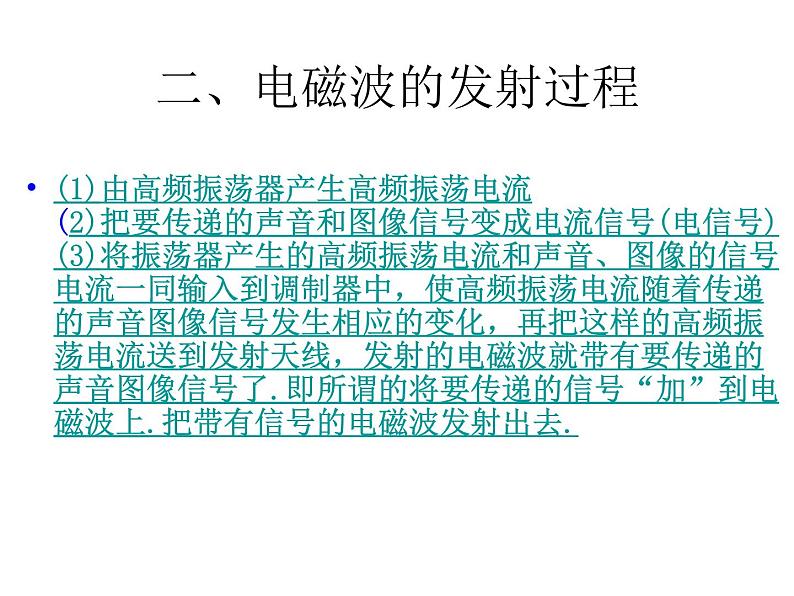

二、电磁波的发射过程
(1)由高频振荡器产生高频振荡电流 (2)把要传递的声音和图像信号变成电流信号(电信号) (3)将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了.即所谓的将要传递的信号“加”到电磁波上.把带有信号的电磁波发射出去.
高频振荡器产生高频振荡电流
(1)用天线接收电磁波. (2)用调谐器即收音机或电视机中选台的电路选出所需要的电信号. (3)让高频振荡电流经过检波器，就能将要传递的声音信号和图像信号从高频振荡电流中“检”出.把声音信号和图象信号分别送到扬声器和电视机，就能听到声音和看到图像.
无线电广播的发射过程是:在广播电台话筒把播音员的________转换成________,然后用调制器把音频电信号加载到__________(载波)上,再通过天线发射出去;无线电广播的接收过程是:收音机的天线接收到各种各样的________.转动收音机调谐器的旋钮,可以从中选出________的信号.收音机内的电子电路再把________从中取出来,放大后送到扬声器里转换成________,我们就听到广播了.
课外活动时间，有几位同学讨论无线电广播和电视信号的接收、发射时，有以下几种说法，你认为正确的是A.无线电广播是光、电信号之间的相互转换B.电视信号的接收或发射是声、电信号之间的转换C.无论是无线电广播还是电视都是光、电信号的转换D.无论是无线电广播还是电视都有声、电信号的转换
