2021成都外国语学校高二下学期第三次（6月）月考物理试题含答案

成都外国语学校2020——2021学年度下期6月份测试

高二物理试题

本试卷分选择题和非选择题两部分. 满分100分，考试时间100分钟.

第Ⅰ卷（选择题，共40分）

一、本题包括8小题，每小题3分，共24分. 每小题只有一个选项符合题目要求.

1．以下说法正确的是（　　）

A．奥斯特发现了电流的磁效应和电磁感应现象

B．根据麦克斯韦电磁场理论，变化的电场周围一定产生变化的磁场

C．电场强度是用比值法定义，因而电场强度与电场力成正比，与试探电荷的电量成反比

D．法拉第通过实验发现了在磁场中产生电流的条件

2．楞次定律是下列哪个定律在电磁感应现象中的具体体现（　　）

A. 电阻定律        B. 库仑定律      C. 欧姆定律     D. 能量守恒定律

3．管道高频焊机可以对由钢板卷成圆管的接缝实施焊接。焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。焊接过程中所利用的电磁学规律的发现者为（　　）

A．库仑           B. 霍尔            C. 洛伦兹       D. 法拉第

4．如图，直线A为某电源的U－I图线，曲线B为某小灯泡D1的U－I图线的一部分，用该电源和小灯泡D1组成闭合电路时，灯泡D1恰好能正常发光，则下列说法中正确的是（　　）

A．此电源的内阻为2/3 Ω

B．灯泡D1的额定电压为3V，功率为6W

C．把灯泡D1换成“3V，20W”的灯泡D2，电源的输出功率将变小

D．由于小灯泡B的U－I图线是一条曲线，所以灯泡发光过程，

欧姆定律不适用

5．如图，有一矩形线圈的面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动。滑动触头P上下移动时可改变输出电压，副线圈接有定值电阻R，从图示位置开始计时，下列判断正确的是（　　）

A．电流表测得的是电流最大值

B．感应电动势的瞬时值表达式为e＝NBSω•sin ωt

C．P向上移动时，电流表示数变大

D．P向上移动时，变压器原线圈的功率变大

6．如图，a，b，c，d为四根与纸面垂直的长直导线，其横截面位于圆弧上相互垂直的两条直径的四个端点上，导线中通有大小相同的电流，方向见图。一带正电的粒子从圆心O沿垂直于纸面的方向向里运动，它所受洛伦兹力的方向是（　　）

A．从O指向a

B．从O指向b

C．从O指向c

D．从O指向d

7．如图，a、b、c为分布在两个固定的等量异种点电荷连线的垂直平分线上的三点。取无穷远处的电势，下列说法正确的是（　　）

 A．a点电势比b点电势高

 B．a、b、C三点与无穷远处的电势相等

 C．a、b两点场方向相同，a点场强大于b点场强[来源:Zxxk.Com]

 D．a、c两点场方向相同，a点场强大于c点场强

8. 如图1所示，一矩形线圈位于一随时间t变化的磁场内，磁场方向垂直于线圈所在平面（纸面），若规定向里的方向为磁场正方向，则磁感应强度B随t变化的规律如图2所示。以i表示线圈中的感应电流，以图1中线圈上箭头所示方向为电流正方向，则图3中的i—t图正确的是（　　）

二、本题包括4小题，每小题4分，共16分. 每小题给出的四个选项中，有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分.

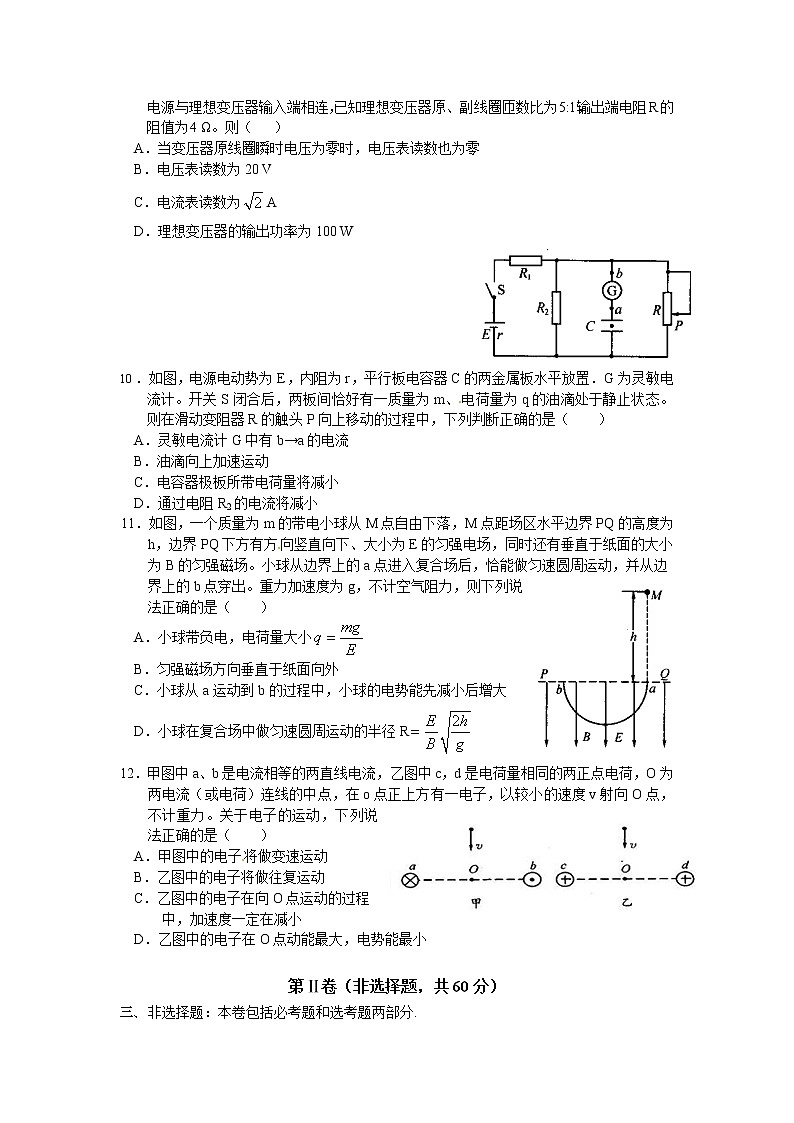

9．如图所示，有一电动势e= sinl00πt（V）的交流电源与理想变压器输入端相连，已知理想变压器原、副线圈匝数比为5:1，输出端电阻R的阻值为4 Ω。则（　　）

A．当变压器原线圈瞬时电压为零时，电压表读数也为零

B．电压表读数为20 V

C．电流表读数为A

D．理想变压器的输出功率为100 W

10．如图，电源电动势为E，内阻为r，平行板电容器C的两金属板水平放置．G为灵敏电流计。开关S闭合后，两板间恰好有一质量为m、电荷量为q的油滴处于静止状态。则在滑动变阻器R的触头P向上移动的过程中，下列判断正确的是（　　）

A．灵敏电流计G中有b→a的电流[来源:Zxxk.Com]

B．油滴向上加速运动

C．电容器极板所带电荷量将减小

D．通过电阻R2的电流将减小

11．如图，一个质量为m的带电小球从M点自由下落，M点距场区水平边界PQ的高度为h，边界PQ下方有方向竖直向下、大小为E的匀强电场，同时还有垂直于纸面的大小为B的匀强磁场。小球从边界上的a点进入复合场后，恰能做匀速圆周运动，并从边界上的b点穿出。重力加速度为g，不计空气阻力，则下列说法正确的是（　　）

A．小球带负电，电荷量大小

B．匀强磁场方向垂直于纸面向外

C．小球从a运动到b的过程中，小球的电势能先减小后增大

D．小球在复合场中做匀速圆周运动的半径R

12．甲图中a、b是电流相等的两直线电流，乙图中c，d是电荷量相同的两正点电荷，O为两电流（或电荷）连线的中点，在o点正上方有一电子，以较小的速度v射向O点，不计重力。关于电子的运动，下列说法正确的是（　　）

A．甲图中的电子将做变速运动

B．乙图中的电子将做往复运动

C．乙图中的电子在向O点运动的过程

      中，加速度一定在减小

D．乙图中的电子在O点动能最大，电势能最小

第Ⅱ卷（非选择题，共60分）

三、非选择题：本卷包括必考题和选考题两部分.

13.（6分）在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6Ω。现先用刻度尺测出金属丝的长度l；接着用螺旋测微器测量金属丝直径d，其刻度位置如图甲所示；再用伏安法测出金属丝两端的电压U和通过金属丝的电流I，计算出它的电阻；最后根据电阻定律计算出该金属材料的电阻率。

①从图甲中读出金属丝的直径d为________mm。

②在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：

直流电源E：电动势的4.5V，内阻很小；

电流表A1：量程0～0.6 A，内阻为0.125Ω；

电流表A2：量程0～3.0 A，内阻为 0.025Ω；

电压表V1：量程0～3 V，内阻力3 kΩ；

电压表 V2：量程 0～15 V，内阻为15Ω；

滑动变阻器R1：最大阻值10Ω，允许通过的最大电流为 0.2 A；

滑动变阻器R2：最大阻值20Ω，允许通过的最大电流为 1.0 A；

开关、导线等。

要求有较高的测量精度，并能测得多组数据。在可供选择的器材中，应该选用的电流表是________，应选用的电压表是_______，应该选用的滑动变阻器是_________。

写出用测得的物理量表示的计算电阻率的表达式（用字母表示）：ρ＝_________

14.（8分）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．

（1）欧姆表设计。将图（a）中的实物连线组成欧姆表．欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）．

（2）刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____．

（3）校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω．

15.（8分）水平放置的两平行金属板间有一匀强电场。已知两极板间相距5厘米，有一质量为1×10-9kg、带负电的液滴悬浮其中，其电荷量为5×10-12C.若不考虑空气浮力，要使液滴处于平衡状态，g=10m/s2。求：

（1）两极板间应加多大的电势差；

（2）那块极板电势较高；

（3）用外力将液滴由两板间中央位置竖直向下移动2厘米的过程中，液滴电势能的变化量。

16．（12分）两根光滑的长直金属导轨导轨MN、M'N'平行置于同一水平面内，导轨间距为L，电阻不计，M、M'处接有如图所示的电路，电路中各电阻的阻值均为R，电容器的电容为C。长度也为L、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中。ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q。求：

（1）ab运动速度v的大小；

（2）电容器所带的电荷量q。

17.（14分）如图所示，直角坐标系xoy位于竖直平面内，在第Ⅳ象限存在匀强磁场和匀强电场，磁场的磁感应强度为B=2T、方向垂直于xoy平面向外，电场E1平行于y轴；在第Ⅲ象限存在沿x轴正方向的匀强电场E2，已知场强E1、E2的大小相等。一可视为质点、比荷为的带正电的小球，从y轴上的A（0,0.2m）点以初速度v0水平向右抛出，经过x轴上的M(0.4m,0)点进入第Ⅳ象限，在第Ⅳ象限恰能做匀速圆周运动。不计空气阻力，重力加速度g=10m/s2。求：

（1）小球从A点抛出的初速度大小v0及场强E1的大小；

（2）小球第一次经过y轴负半轴的坐标；

（3）小球从A点出发到第三次经过y轴负半轴所用的总时间。

18.（4分）如图为一列沿x轴正方向传播的简谐横波在t=0s时刻的波形图(振动刚传

处)。已知该波的周期为0.4s、振幅为A，a、b、c为沿波传播方向上的几个质点。则下列说法中正确的是（     ）

A. 质点c的起振方向向y轴负方向

B．质点a比质点b先回到平衡位置

C．在t=0.6s时，质点c的速度达到正向最大值

D．在t=0.8s时，质点c的加速度达到负向最大值

E. 从t=0s时刻到t=0.6s，质点a经过的路程为6A

19.（8分）如图，ABCD是某四棱镜的横截面，∠A=60°、∠B=30°、AB//CD，AD=L，。位于ABCD所在平面内的平行单色光垂直于AD边入射（入射点在A、D之间），进入棱镜的光线恰好在AB边发生全反射。真空中光速为c，每条边只考虑一次反射或折射。求：

（1）棱镜材料的折射率；

（2）射向AD边的光线中，从进入棱镜到射出BC边经历的最长时间。
