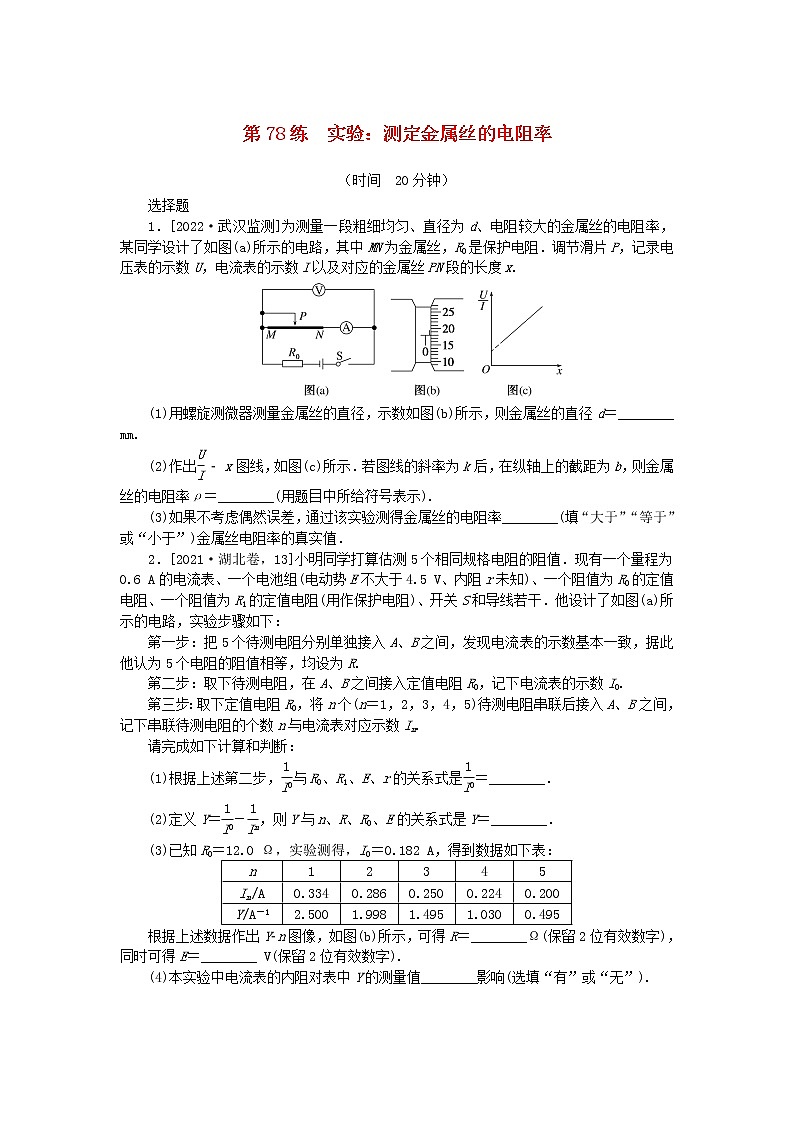

第78练　实验：测定金属丝的电阻率　（时间　20分钟）选择题1．[2022·武汉监测]为测量一段粗细均匀、直径为d、电阻较大的金属丝的电阻率，某同学设计了如图(a)所示的电路，其中MN为金属丝，R0是保护电阻．调节滑片P，记录电压表的示数U，电流表的示数I以及对应的金属丝PN段的长度x.(1)用螺旋测微器测量金属丝的直径，示数如图(b)所示，则金属丝的直径d＝________ mm.(2)作出 ­ x图线，如图(c)所示．若图线的斜率为k后，在纵轴上的截距为b，则金属丝的电阻率ρ＝________(用题目中所给符号表示).(3)如果不考虑偶然误差，通过该实验测得金属丝的电阻率________(填“大于”“等于”或“小于”)金属丝电阻率的真实值．2．[2021·湖北卷，13]小明同学打算估测5个相同规格电阻的阻值．现有一个量程为0.6 A的电流表、一个电池组(电动势E不大于4.5 V、内阻r未知)、一个阻值为R0的定值电阻、一个阻值为R1的定值电阻(用作保护电阻)、开关S和导线若干．他设计了如图(a)所示的电路，实验步骤如下：第一步：把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R.第二步：取下待测电阻，在A、B之间接入定值电阻R0，记下电流表的示数I0.第三步：取下定值电阻R0，将n个(n＝1，2，3，4，5)待测电阻串联后接入A、B之间，记下串联待测电阻的个数n与电流表对应示数In.请完成如下计算和判断：(1)根据上述第二步，与R0、R1、E、r的关系式是＝________．(2)定义Y＝－，则Y与n、R、R0、E的关系式是Y＝________．(3)已知R0＝12.0 Ω，实验测得，I0＝0.182 A，得到数据如下表：n12345In/A0.3340.2860.2500.2240.200Y/A－12.5001.9981.4951.0300.495根据上述数据作出Y­n图像，如图(b)所示，可得R＝________Ω(保留2位有效数字)，同时可得E＝________ V(保留2位有效数字).(4)本实验中电流表的内阻对表中Y的测量值________影响(选填“有”或“无”).   第78练　实验：测定金属丝的电阻率1．答案：（1）0.680（0.679～0.681均可）　（2）　（3）等于解析：（1）螺旋测微器固定刻度读数为0.5 mm，可动刻度读数为18.0×0.01 mm＝0.180 mm，二者相加得0.680 mm.（2）金属丝PN段的电阻R＝ρ，设电流表内阻为RA，则＝R＋RA，解得＝x＋RA，故图线的斜率k＝，所以ρ＝.（3）由（2）中解析可知，无论是否考虑电流表内接法带来的系统误差，图线的斜率都与电流表内阻无关，故系统误差不会影响测定金属丝的电阻率，测量值等于真实值．2．答案：（1）　（2）　（3）2.0　4.0　（4）无解析：（1）由闭合电路欧姆定律得E＝I0（R1＋R0＋r），整理得＝.（2）A、B间接入n个待测电阻后，由闭合电路欧姆定律得E＝In（R1＋nR＋r），又Y＝－，由以上整理得Y＝.（3）由Y＝变形得Y＝－n＋，结合图（b）得＝0.5 A－1、＝3.0 A－1，又R0＝12.0 Ω，解得E＝4.0 V、R＝2.0 Ω.（4）如果考虑电流表的内阻，则有E＝I0（R1＋R0＋r＋RA）、E＝In（R1＋nR＋r＋RA），整理得Y＝，显然电流表的内阻对Y的测量值没有影响．
