高考物理复习特训考点十电路电能第81练拓展创新实验含解析

这是一份高考物理复习特训考点十电路电能第81练拓展创新实验含解析，共2页。

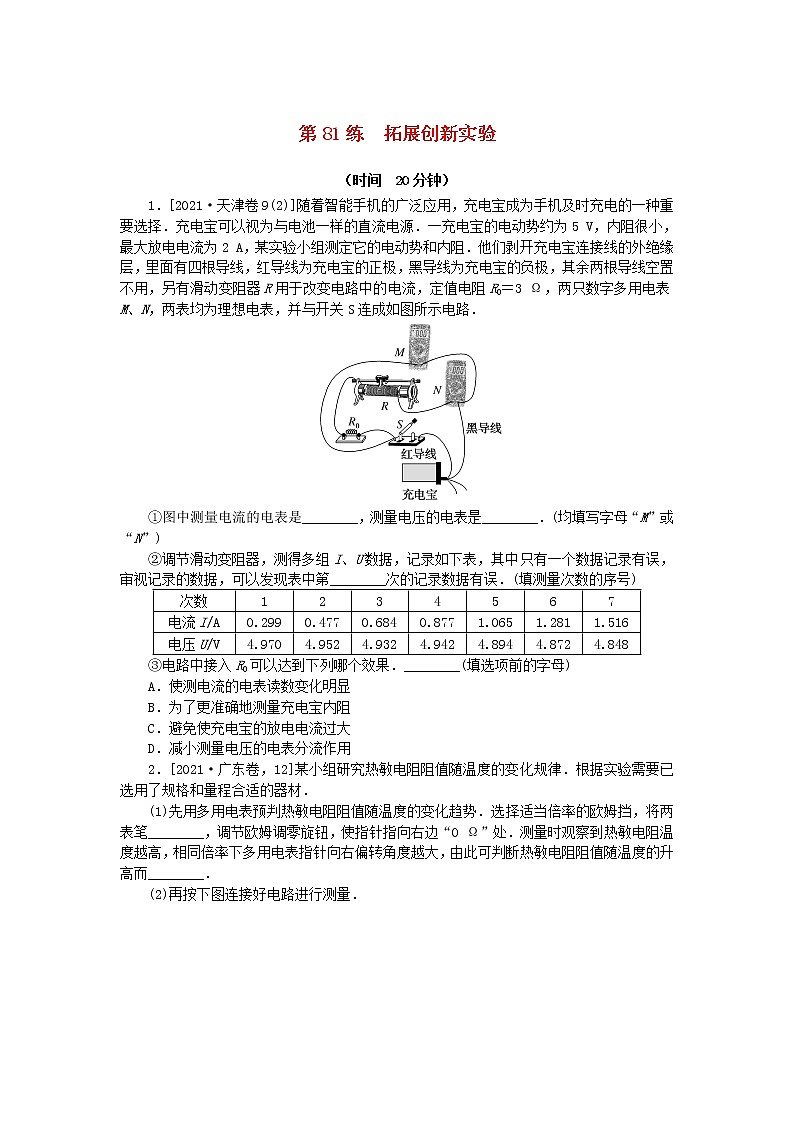

第81练　拓展创新实验　（时间　20分钟）1．[2021·天津卷9(2)]随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择．充电宝可以视为与电池一样的直流电源．一充电宝的电动势约为5 V，内阻很小，最大放电电流为2 A，某实验小组测定它的电动势和内阻．他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻R0＝3 Ω，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路．①图中测量电流的电表是________，测量电压的电表是________．(均填写字母“M”或“N”)②调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第________次的记录数据有误．(填测量次数的序号)次数1234567电流I/A0.2990.4770.6840.8771.0651.2811.516电压U/V4.9704.9524.9324.9424.8944.8724.848③电路中接入R0可以达到下列哪个效果．________(填选项前的字母)A．使测电流的电表读数变化明显B．为了更准确地测量充电宝内阻C．避免使充电宝的放电电流过大D．减小测量电压的电表分流作用2．[2021·广东卷，12]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值RT＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．     第81练　拓展创新实验1．答案：①N　M　②4　③C解析：①电表N串联在电路中，测量电路中的电流；电表M一端接在开关上，另一端接在充电宝的负极，闭合开关后相当于并联在电源两端，所以M的作用是测量路端电压．②表格中的电流I不断增大，根据闭合电路欧姆定律E＝U＋Ir可知路端电压U不断减小，电压表的示数应该不断减小，所以第4次的记录数据有误．③因为充电宝的内阻很小，所以电阻R0串联在电路中，起保护电路的作用，避免充电宝的放电电流过大损坏电路中的器件，选项C正确．2．答案：（1）短接　减小　（2）①b　②大于　R01－R02解析：（1）使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．（2）①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋RT，所以R01>R02，RT＝R01－R02.
