统考版高考物理一轮复习课时分层作业（三十三）变压器电能的输送含答案

这是一份统考版高考物理一轮复习课时分层作业（三十三）变压器电能的输送含答案，共9页。

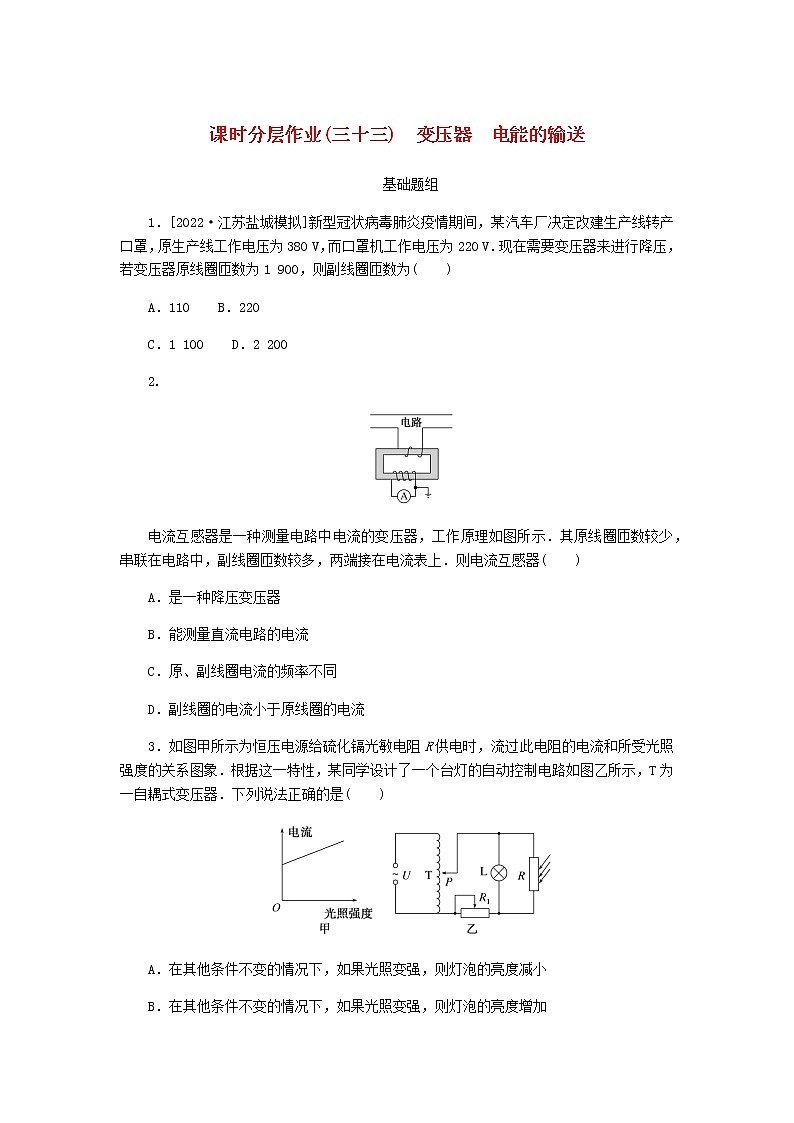

1．[2022·江苏盐城模拟]新型冠状病毒肺炎疫情期间，某汽车厂决定改建生产线转产口罩，原生产线工作电压为380 V，而口罩机工作电压为220 V．现在需要变压器来进行降压，若变压器原线圈匝数为1 900，则副线圈匝数为( )
A．110 B．220
C．1 100 D．2 200
2.
电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器( )
A．是一种降压变压器
B．能测量直流电路的电流
C．原、副线圈电流的频率不同
D．副线圈的电流小于原线圈的电流
3．如图甲所示为恒压电源给硫化镉光敏电阻R供电时，流过此电阻的电流和所受光照强度的关系图象．根据这一特性，某同学设计了一个台灯的自动控制电路如图乙所示，T为一自耦式变压器．下列说法正确的是( )
A．在其他条件不变的情况下，如果光照变强，则灯泡的亮度减小
B．在其他条件不变的情况下，如果光照变强，则灯泡的亮度增加
C．在其他条件不变的情况下，将自耦式变压器的滑片P适当下滑，则灯泡的亮度增加
D．在其他条件不变的情况下，适当增大滑动变阻器R1的阻值，则灯泡的亮度增加

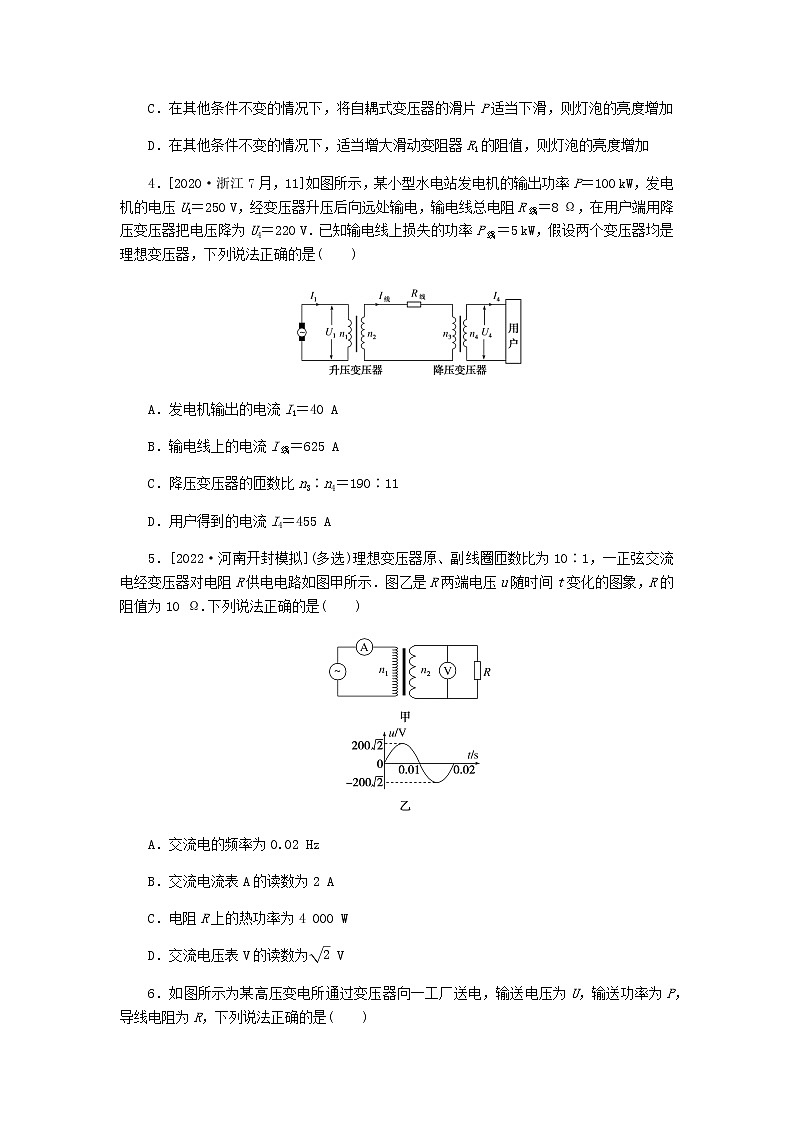

4．[2020·浙江7月，11]如图所示，某小型水电站发电机的输出功率P＝100 kW，发电机的电压U1＝250 V，经变压器升压后向远处输电，输电线总电阻R线＝8 Ω，在用户端用降压变压器把电压降为U4＝220 V．已知输电线上损失的功率P线＝5 kW，假设两个变压器均是理想变压器，下列说法正确的是( )
A．发电机输出的电流I1＝40 A
B．输电线上的电流I线＝625 A
C．降压变压器的匝数比n3∶n4＝190∶11
D．用户得到的电流I4＝455 A
5．[2022·河南开封模拟](多选)理想变压器原、副线圈匝数比为10∶1，一正弦交流电经变压器对电阻R供电电路如图甲所示．图乙是R两端电压u随时间t变化的图象，R的阻值为10 Ω.下列说法正确的是( )
A．交流电的频率为0.02 Hz
B．交流电流表A的读数为2 A
C．电阻R上的热功率为4 000 W
D．交流电压表V的读数为 eq \r(2) V

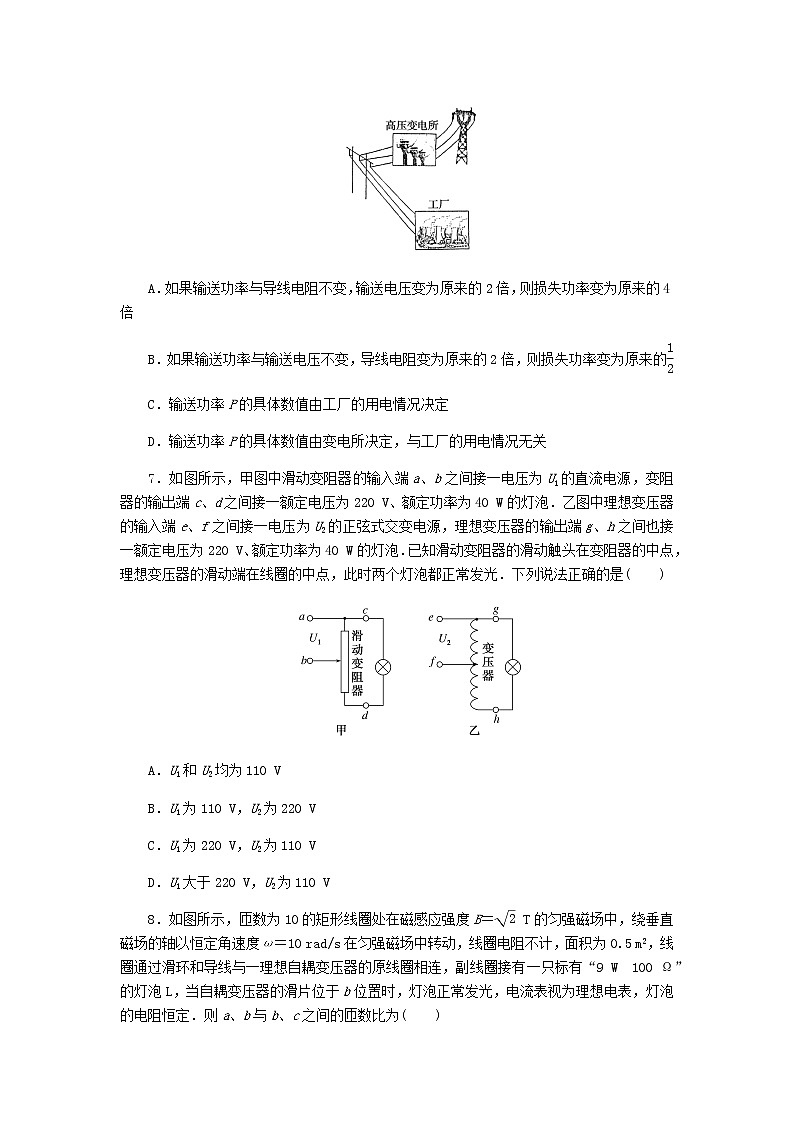

6．如图所示为某高压变电所通过变压器向一工厂送电，输送电压为U，输送功率为P，导线电阻为R，下列说法正确的是( )
A．如果输送功率与导线电阻不变，输送电压变为原来的2倍，则损失功率变为原来的4倍
B．如果输送功率与输送电压不变，导线电阻变为原来的2倍，则损失功率变为原来的 eq \f(1,2)
C．输送功率P的具体数值由工厂的用电情况决定
D．输送功率P的具体数值由变电所决定，与工厂的用电情况无关
7．如图所示，甲图中滑动变阻器的输入端a、b之间接一电压为U1的直流电源，变阻器的输出端c、d之间接一额定电压为220 V、额定功率为40 W的灯泡．乙图中理想变压器的输入端e、f之间接一电压为U2的正弦式交变电源，理想变压器的输出端g、h之间也接一额定电压为220 V、额定功率为40 W的灯泡．已知滑动变阻器的滑动触头在变阻器的中点，理想变压器的滑动端在线圈的中点，此时两个灯泡都正常发光．下列说法正确的是( )
A．U1和U2均为110 V
B．U1为110 V，U2为220 V
C．U1为220 V，U2为110 V
D．U1大于220 V，U2为110 V
8．如图所示，匝数为10的矩形线圈处在磁感应强度B＝ eq \r(2) T的匀强磁场中，绕垂直磁场的轴以恒定角速度ω＝10 rad/s在匀强磁场中转动，线圈电阻不计，面积为0.5 m2，线圈通过滑环和导线与一理想自耦变压器的原线圈相连，副线圈接有一只标有“9 W 100 Ω”的灯泡L，当自耦变压器的滑片位于b位置时，灯泡正常发光，电流表视为理想电表，灯泡的电阻恒定．则a、b与b、c之间的匝数比为( )
A．2∶3 B．3∶5
C．3∶2 D．5∶3
9．[2022·福建莆田联考](多选)如图为远距离输电示意图，其中T1、T2为理想变压器，r是输电线电阻，灯泡L1、L2相同且阻值不变，电流表为理想电表．现保持变压器T1的输入电压不变，滑片P位置不变，当开关S断开时，灯L1正常发光，则( )
A．仅闭合S，灯L1会变亮
B．仅闭合S，r消耗的功率变大，变压器T1的输入功率变大
C．仅将滑片P下移，r消耗的功率变小
D．仅将滑片P上移，电流表示数变小
综合题组
10．(多选)输电线路中某处漏电时，输电线通过大地和电源构成的回路中就存在漏电电流．如图所示为交流输电线路上安装的某漏电保护器工作原理图，图中M为电流互感器，原线圈为两根输电线双绕线，双线的绕线匝数为n1，副线圈的匝数为n2.当副线圈中的电流达到一定值时，就会触发开关断开电源供电电路(图中未画出)，下列说法正确的是( )
A．无论输电线路上有无漏电现象，副线圈中都会产生感应电流
B．只有输电线路上有漏电现象时，副线圈中才会产生感应电流
C．如图，人的一只手接触输电线上的P点时，电流会经人体传入大地，如果允许通过人体的安全电流为Im，那么开关的触发电流应小于Im
D．如图，人的一只手接触输电线上的P点时，电流会经人体传入大地，如果允许通过人体的安全电流为Im，那么开关的触发电流应小于 eq \f(n1,n2) Im
11．[2022·河南省实验中学月考]如图所示，理想变压器的原、副线圈匝数分别为n1、n2，且n1
