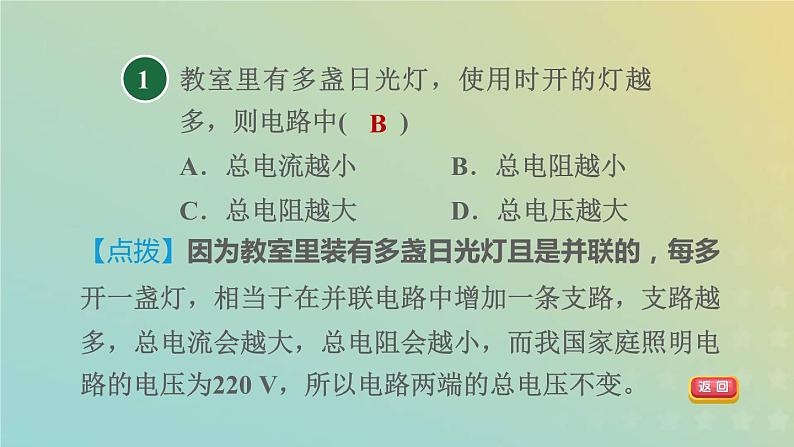

教室里有多盏日光灯，使用时开的灯越多，则电路中(　　)A．总电流越小 B．总电阻越小C．总电阻越大 D．总电压越大
【点拨】因为教室里装有多盏日光灯且是并联的，每多开一盏灯，相当于在并联电路中增加一条支路，支路越多，总电流会越大，总电阻会越小，而我国家庭照明电路的电压为220 V，所以电路两端的总电压不变。

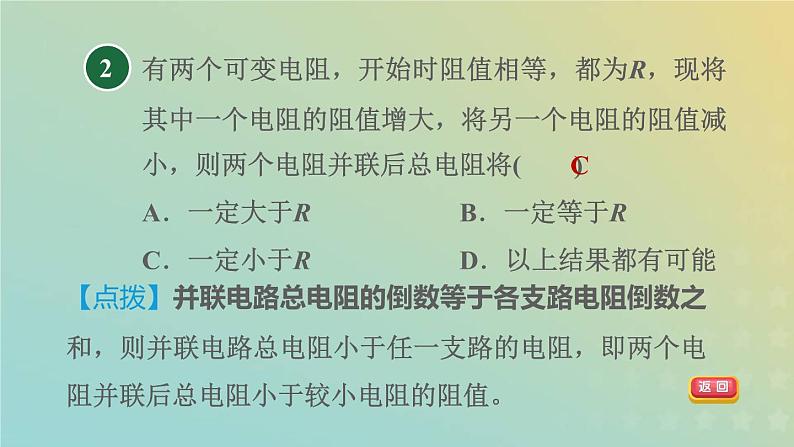

有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将(　　)A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能
【点拨】并联电路总电阻的倒数等于各支路电阻倒数之和，则并联电路总电阻小于任一支路的电阻，即两个电阻并联后总电阻小于较小电阻的阻值。

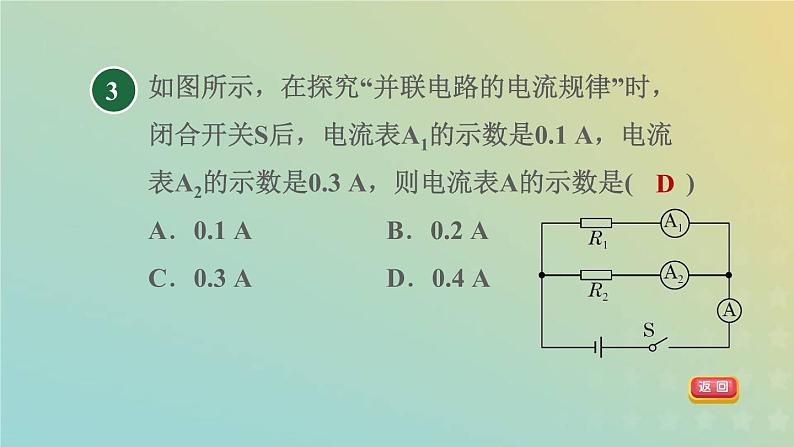

如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是(　　)A．0.1 A B．0.2 A C．0.3 A D．0.4 A

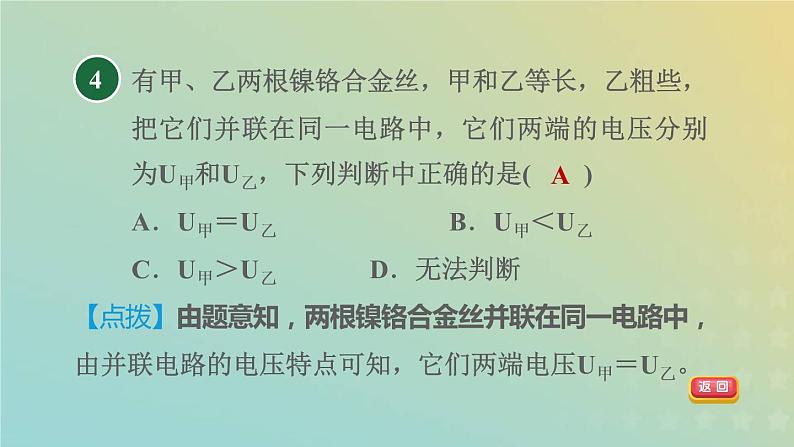

有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是(　　)A．U甲＝U乙 B．U甲＜U乙C．U甲＞U乙 D．无法判断
【点拨】由题意知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲＝U乙。

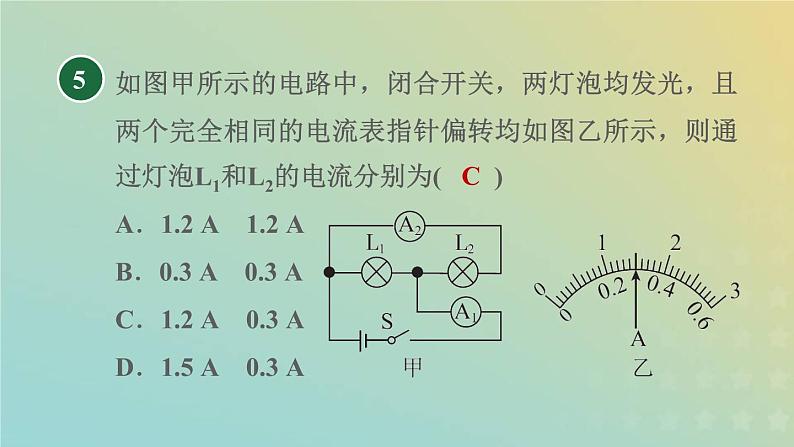

如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为(　　)A．1.2 A　1.2 A B．0.3 A　0.3 AC．1.2 A　0.3 A D．1.5 A　0.3 A

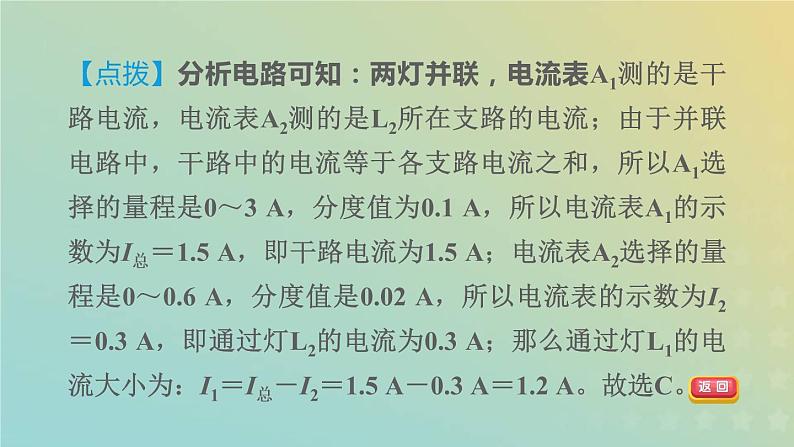

【点拨】分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3 A，分度值为0.1 A，所以电流表A1的示数为I总＝1.5 A，即干路电流为1.5 A；电流表A2选择的量程是0～0.6 A，分度值是0.02 A，所以电流表的示数为I2＝0.3 A，即通过灯L2的电流为0.3 A；那么通过灯L1的电流大小为：I1＝I总－I2＝1.5 A－0.3 A＝1.2 A。故选C。
有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。图中是托盘电动机，R是加热电阻，对其内部电路设计合理的是(　　)
【点拨】由题意知，闭合开关S1，托盘旋转，再将开关S2闭合，开始加热；只闭合开关S2，则不能加热，这说明电动机和加热电阻在工作时互不影响，即两者是并联的，且S1在干路上，S2在加热电阻的支路上，由各选项电路图可知，B符合题意，A、C、D不合题意。
在探究并联电路中电阻的规律时，小明同学分别按图(a)(b)所示电路图连接电路，图(b)中电阻R是他用来替代图(a)中并联电阻R1和R2的电阻，则选择的电阻R应满足的条件是在保持电压不变时，电流表A3的示数与电流表______(填“A1”或“A2”)的示数相同，这里所用的科学方法是____________。
【点拨】图(b)中电阻R是替代图(a)中并联电阻R1和R2的电阻，根据等效替代法，要使接入电路的效果相同，则电路两端的电压和电流都应相同，即电源电压相同，干路中的电流相同，所以电流表A3的示数与电流表A1的示数相等。
学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是________(填“串联”或“并联”)电路的特点。
如图所示的电路的总电阻是________Ω，已知通过R1的电流是0.3 A，则通过R2的电流是________A，电路的总电流是________A。
有阻值相同的三个电阻，以任意方式连接，最多能得到________种不同阻值的电阻；这些不同的连接方式，得到电阻的最大阻值与最小阻值之比是________。
如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将________(填“变大”“变小”或“不变”)。
如图为某种灯泡的电流I与电压U的关系图像。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为________A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为________Ω。
客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光(如图所示)。已知家庭电路的电压为220 V，每只灯工作时电阻为1 100 Ω，则此时通过开关的电流为______A，不亮的那一盏灯________(填“断路”或“被短接”)了。
图甲为探究并联电路电流规律的实验电路。(1)若要测量干路电流，则电流表应串联在图甲中的______(填“A”“B”或“C”)处。(2)若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是_______________________________。
电流表正负接线柱接反　
(3)纠正(2)中错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是___________________________________________________________________。(写出一条即可)
选两个规格相同的小灯泡太特殊，只测量了一次就得出结论不具有普遍性
如图所示的电路中，电源电压为6 V，电阻R1、R2的阻值分别为12 Ω和6 Ω，闭合开关S，则：(1)电流表的示数是多少？
(2)断开S，将电阻R2拆下，再将最大阻值为30 Ω的滑动变阻器R3接入剩余电路中，重新闭合S，移动滑片，记录电流表示数如下表所示。①表中有1个数据记录错误，该数据是________；②请根据表中数据判断R1与R3的连接方式并简述理由。
【中考·宁波】小宁用如图所示电路研究电阻的并联。(1)按电路图连接电路，闭合开关S，电流表A1、A2、A3的示数分别为0 A、0.40 A和1.20 A。如果电路元件完好，接线时发生了错误，该错误是______________________。
接线时使电流表A1短路
(2)使用电流表时，当被测电流值大于电流表量程的一半时，能减小实验误差。本实验所用电源电压为8 V，电流表有两个量程(0～0.6 A、0～3 A)。为减小实验误差，小宁重新选择定值电阻，实验室里可供选择的定值电阻的阻值有：5 Ω、10 Ω、20 Ω、50 Ω，应该选用的2个电阻的阻值分别为___________。
【点拨】(1)由电路图可知，R1与R2并联，电流表A1测R1支路的电流，A2测R2支路的电流，A3测干路电流。闭合开关S，电流表A1、A2、A3的示数分别为0 A、0.40 A和1.20 A，干路电流大于R2支路电流，说明R1支路有电流通过，但A1示数为0 A，说明电流表A1被短路了。
