初中物理第十五章 电功和电热家庭电路与安全用电课文配套ppt课件

这是一份初中物理第十五章 电功和电热家庭电路与安全用电课文配套ppt课件，共34页。PPT课件主要包含了怎样用电才安全，第十五章，复习练习，电功率，新课讲授，不要过载，切莫短路，避免触电，信息浏览，触电的形式等内容，欢迎下载使用。

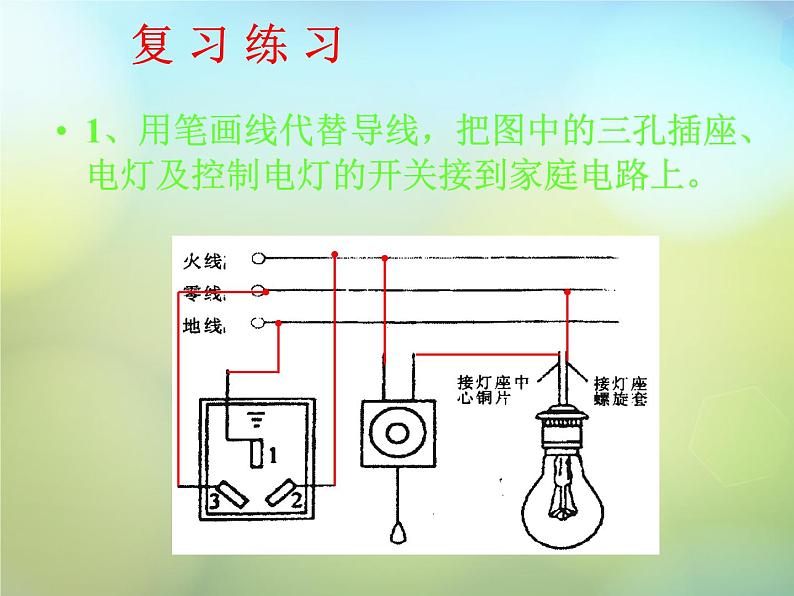

1、用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上。

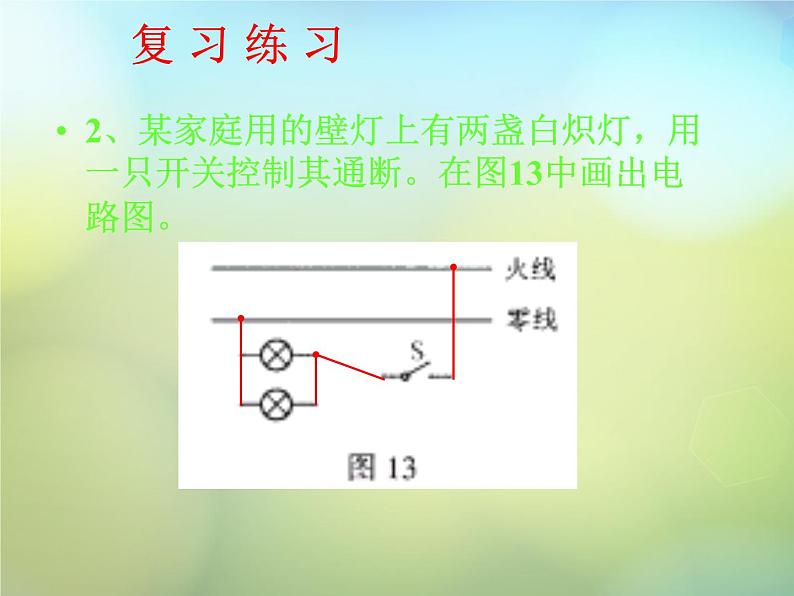

2、某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断。在图13中画出电路图。

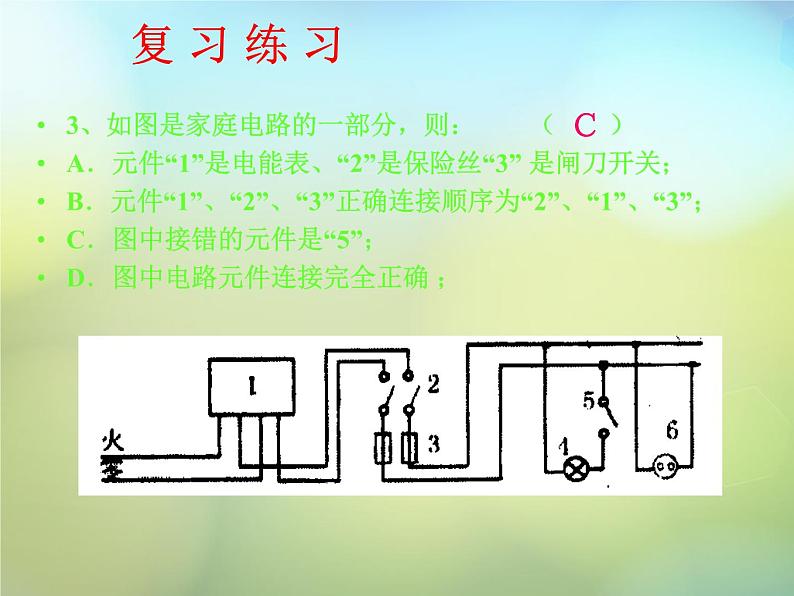

3、如图是家庭电路的一部分，则： （　　）A．元件“1”是电能表、“2”是保险丝“3” 是闸刀开关；B．元件“1”、“2”、“3”正确连接顺序为“2”、“1”、“3”；C．图中接错的元件是“5”；D．图中电路元件连接完全正确 ；

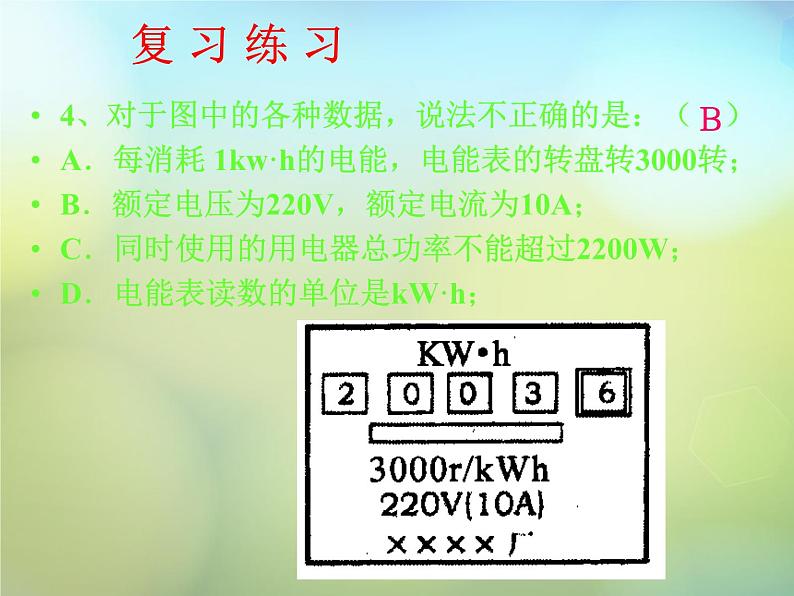

4、对于图中的各种数据，说法不正确的是：（　）A．每消耗 1kw·h的电能，电能表的转盘转3000转；B．额定电压为220V，额定电流为10A；C．同时使用的用电器总功率不能超过2200W；D．电能表读数的单位是kW·h；

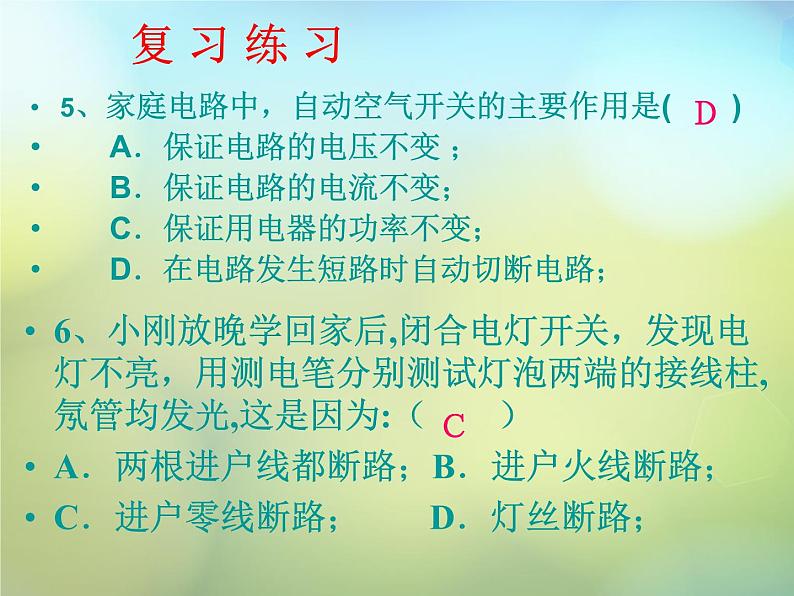

5、家庭电路中，自动空气开关的主要作用是( ) A．保证电路的电压不变 ； B．保证电路的电流不变；C．保证用电器的功率不变； D．在电路发生短路时自动切断电路；
6、小刚放晚学回家后,闭合电灯开关，发现电灯不亮，用测电笔分别测试灯泡两端的接线柱,氖管均发光,这是因为:（　　）A．两根进户线都断路；B．进户火线断路；C．进户零线断路； D．灯丝断路；

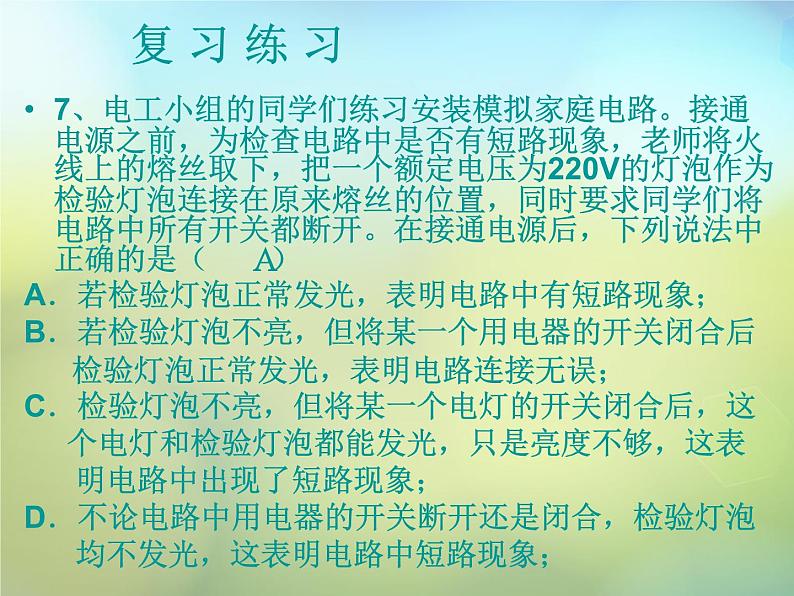

7、电工小组的同学们练习安装模拟家庭电路。接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中正确的是（　　）A．若检验灯泡正常发光，表明电路中有短路现象；B．若检验灯泡不亮，但将某一个用电器的开关闭合后　 检验灯泡正常发光，表明电路连接无误；C．检验灯泡不亮，但将某一个电灯的开关闭合后，这 个电灯和检验灯泡都能发光，只是亮度不够，这表 明电路中出现了短路现象；D．不论电路中用电器的开关断开还是闭合，检验灯泡 均不发光，这表明电路中短路现象；
8、商场中，一位顾客和一位售货员对一个微波炉出现了不同的意见。售货员说，微波炉很省电，用他加热食物花不了多少电费，这是由 　 角度去理解的。而顾客说微波炉很费电，他家的微波炉一开，保险丝熔断，这是由 　 角度去理解的。
9、小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是 （ ） A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
10、家庭电路中可利用电能表测量用电器的实际工作电压和实际功率。小刚家的电能表如图所示，当电路中只接入一个额定电压为220V，额定功率为1500W的电热水壶时，测得电能表的转盘在360s内转过了81转，则此时加在电热水壶上的实际电压________额定电压（填“大于”、“小于”或“等于”），电热水壶的实际功率是_______W。
11、某同学想借助如下图所示的电能表测出家中一盏电灯的电功率．　(1)测量时除用电能表外，还需要使用的测量工具是 ．　(2)关掉家中其它的所有用电器，只让这盏电灯工作，测得电能表转盘转10转所用的时间是2min，则这盏灯的电功率是 W．
概念：指电路中同时工作的用电器过多，　　　导致线路总电流超过额定值的现象。
危害：加速绝缘材料老化或烧坏熔丝，　　　引发事故。
短路：火线未经过用电器直接与零线相接触的现象。
短路的危害：烧坏熔丝，如果不接入熔断器会引起火灾。
1、人体的安全电压为不高于36Ｖ；我国家庭电路的电压为220Ｖ。
2、触电：一定强度的电流通人体造成一定伤害的事故
3、触电原因：由于跟地面不绝缘的人体直接或间接地触摸到火线连通所造成的
当通过人体的电流为1毫安左右时，使人产生发麻的感觉；当通过人体的电流达到10毫安时，使人感到疼痛、神经麻痹、呼吸困难通过人体的电流达到100毫安时，3秒内人就会窒息致死；不高于36Ｖ的电压为人体的安全电压。
第一步：脱离电源；第二步：尽力抢救；
请勿接触低压带电体请勿靠近高压带电体不弄湿的用电器不破坏绝缘体（低压勿摸，高压勿近）
国家规定的电器安装技术要求：
1、下列做法中，符合安全用电原则的是：A．用粗钢丝代替保险丝 B．用湿抹布擦正在发光的电灯泡C．在已通电的电线上晾晒衣服 D．家用电器金属外壳要接地
2、家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的 　连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟 　相连接的。
3、图中 A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他______触电，用手直接接触B点时，他_______触电（选填“会”或“不会”）。
4、安全用电的常识之一就是不要靠近高压电。但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为：（　　）　A．电线上有绝缘层 　B．鸟爪上的角质层不导电　C．鸟能承受高压电 　D．鸟的两爪间的电压很低
5、“庆六一文艺会演”时，物理老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220－100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）。李老师用测电笔分别测试 M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是A．王老师有特异功能，确实不怕电；B．王老师的双手戴着绝缘手套；C．在人、灯替换之时，有人　 将零线断开了；D．在人、灯替换之时，有人 将火线断开了；
6、在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:（　　）A．电路中用电器的总功率过大；B．第二个电烤炉的电阻丝烧断了；C．灯泡的灯丝烧断了；D．开关接触不良；
7、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引起这两种故障的最大可能是：（　　）A．前者是插座短路，后者是灯泡短路 B．前者是插头短路，后者是灯泡短路C．两者都是插座短路 D．两者都是插头短路
防止过载；切莫短路；避免触电；触电的几种形式；安全用电的原则；
课间活动请同学们注意安全
