初中物理苏科版九年级全册家庭电路与安全用电课文配套ppt课件

这是一份初中物理苏科版九年级全册家庭电路与安全用电课文配套ppt课件，共30页。PPT课件主要包含了第十五章电功和电热，电源线，闸刀开关，保险丝，电灯开关，其它各种用电器，辨别火线和零线，测电笔，电能表，想一想等内容，欢迎下载使用。
第四节 家庭电路与安全用电

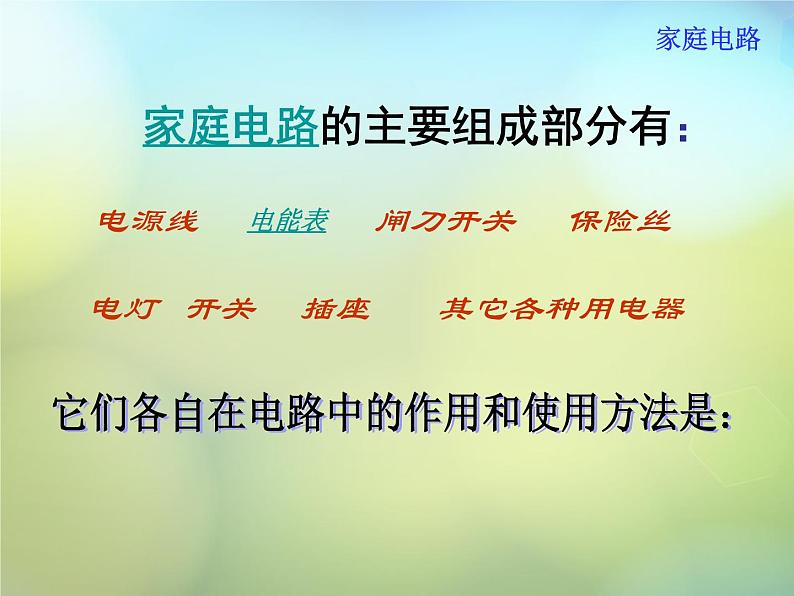

家庭电路的主要组成部分有：
它们各自在电路中的作用和使用方法是：

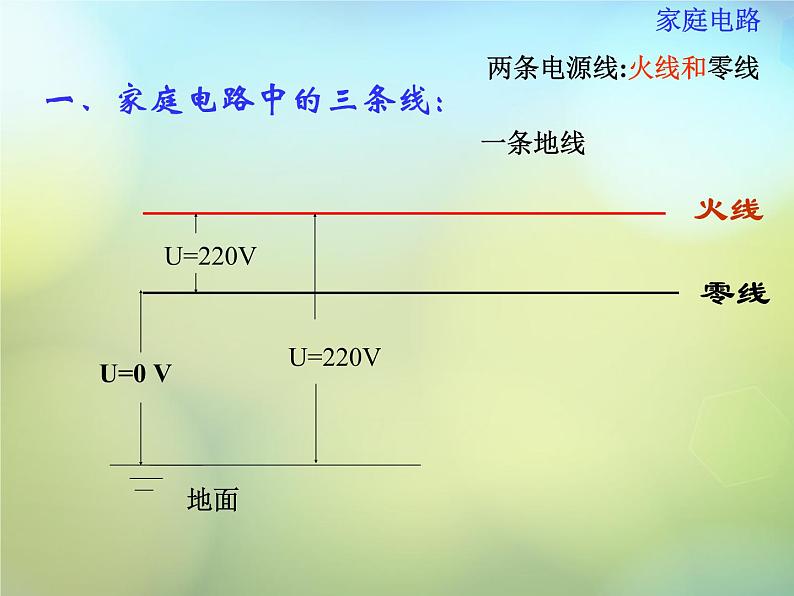

一、家庭电路中的三条线：
两条电源线:火线和零线

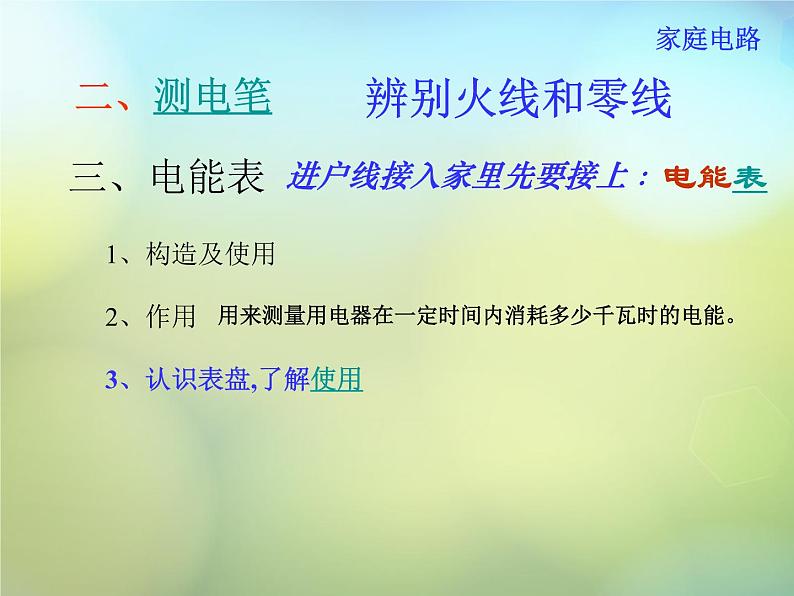

进户线接入家里先要接上 ：
用来测量用电器在一定时间内消耗多少千瓦时的电能。
3、认识表盘,了解使用

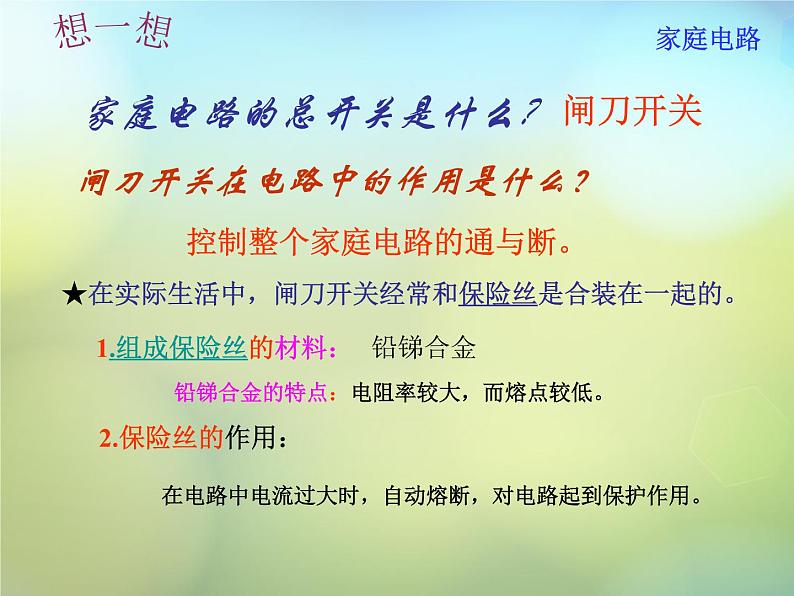

家庭电路的总开关是什么？
闸刀开关在电路中的作用是什么？
★在实际生活中，闸刀开关经常和保险丝是合装在一起的。
1.组成保险丝的材料：
控制整个家庭电路的通与断。
在电路中电流过大时，自动熔断，对电路起到保护作用。
铅锑合金的特点：电阻率较大，而熔点较低。

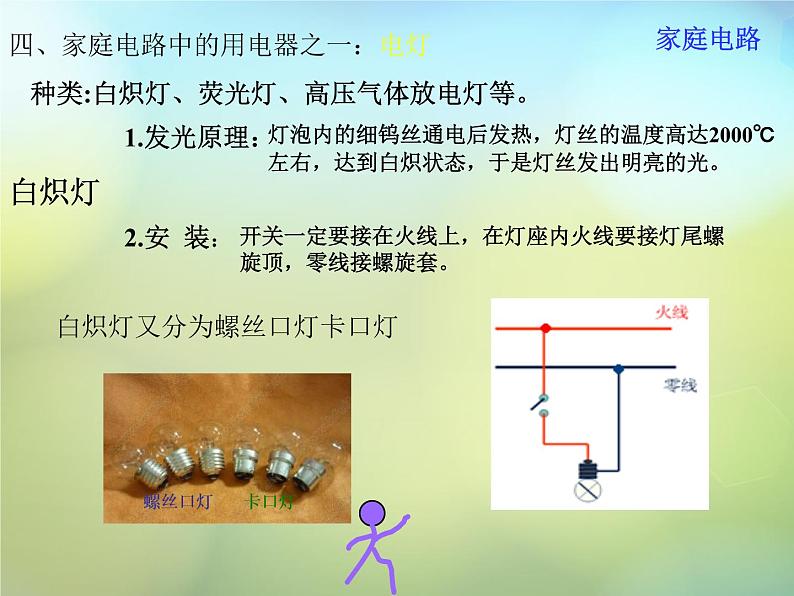

开关一定要接在火线上，在灯座内火线要接灯尾螺旋顶，零线接螺旋套。
种类:白炽灯、荧光灯、高压气体放电灯等。
灯泡内的细钨丝通电后发热，灯丝的温度高达2000℃左右，达到白炽状态，于是灯丝发出明亮的光。
四、家庭电路中的用电器之一：电灯
白炽灯又分为螺丝口灯卡口灯

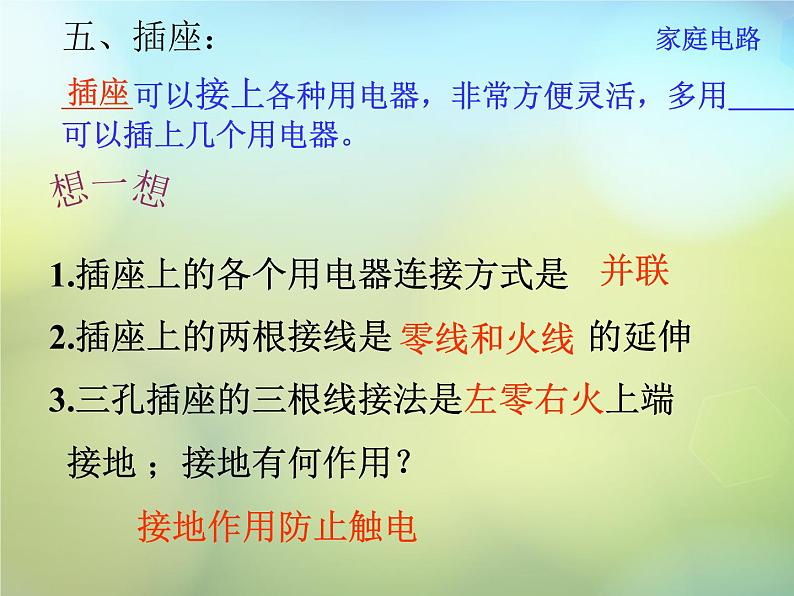

可以接上各种用电器，非常方便灵活，多用 可以插上几个用电器。
1.插座上的各个用电器连接方式是
2.插座上的两根接线是 的延伸
3.三孔插座的三根线接法是左零右火上端 接地 ；接地有何作用？
一定强度的电流流过人体所引起的伤害事故。
（1）当1mA左右的电流通过人体时，会使人产生麻的感觉；
（2）超过10mA的电流就能使人感到巨痛，甚至神经麻痹， 呼吸困难，有生命危险；
（3）电流达到100mA时，3s就可使人窒息，心脏停止跳动。
（4）不高于36V的电压才是安全电压。
家庭电路中的触电事故都是人体直接或间接接触火线引起的。
4、高压触电的两种形式
①.家庭电路中应注意以下几点
（1）家庭电路的安装应当符合安全用电的要求；
（2）要注意不要弄湿用电器；
（3）保护好用电器的绝缘体，不使它的火线裸露；
（4）对于有金属外壳的家用电器，其外壳要接地；
（5）在户外，不要靠近高压带电体。
（1）不接触低压带电体；
（2）不靠近高压带电体。
1.应当赶快切断电源，或者用干燥的木棍、竹竿将电线跳开， 使被触电的人迅速脱离电源。
2.必要时进行人工呼吸，同时打120通知医务人员抢救。
1.家庭电路的组成、连接及各部 分的作用。
2.了解安全用电的常识。
【例1】用笔画线表示导线，把如图2所示的引出线a、b、c、 d、e 、f正确连入电路.
【例2】随着人民生活水平的提高，家用电器不断增多，为了安全用电，以 下措施正确的是( )A.照明电路中保险丝应安装在地线上B.在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可C.在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的 承受能力D.在现有的照明电路中，增加用电器时只需将电能表和保险丝换成允许电流足够大 就可以了
1.家庭电路中的电源是____________，电压是____伏.2.家庭电路中控制电灯的开关应与电灯___联，而各电器、 插座之间应___联.3.家庭电路主要由进户线、_______、________、_______、 插座、用电器和开关等组成.4.测电笔是辨别_____和_____的工具，在使用时，用手接 触___________，笔尖金属体接触电线，如果氖管发光， 刚被接触的是___线.
5.白炽灯灯丝是用___制成，当电流通过灯丝时，灯丝是____状态，发出很亮的光，此时电能转化为__能和___能.6.对安全用电必须做到“两不”，即不接触______的带电体，不靠近_____带电体。
7.如图4所示，闭合开关S后，发现电灯L不亮，且熔丝没有熔断，某同学用测电笔测 试灯头的两根线C、D，发现这两处都使测电笔发光，再用测电笔测试火线A和零线 B时，尽管在测火线A时能发光，在测零线B时不发光，那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路
8.在家庭电路里，下列哪种情况不会造成触电事故( ) A.人站在地上，一只手接触火线 B.人站在地上，两只手同时接触火线 C.人站在地上，两只手同时接触零线 D.人站在绝缘的木梯上，一只手接触火线，另一 只手接触零线
9.某同学家中原来电灯都正常发光，当把一个开关断开 的台灯插头插入插座中，保险丝断，室内电灯全部熄 灭，其原因可能是（ ） A.台灯的功率过大 B.台灯内灯泡短路 C.插座原已短路 D.台灯的插头短路
10.如图所示，在家庭电路中，螺丝口灯泡的灯座及开关 连接正确的的是( ）
11.下列有关用电常识的说法，正确的是 ( ) A.家庭电路中的用电器都是串联的 B.用湿手拔动电路中的开关是安全的 C.保险丝熔断一定是由于电路短路造成的 D.发生触电事故时应首先拉闸切断电路，或用干木棒等 绝缘物把电线挑开
12.盛夏时节，正值用电高峰，广大市民要注意节约用电和用电安全。 下列做法正确的是（ ） A．电器失火时，用水去灭火 B．突然断电时，利用机会检修电器 C．用湿布擦抹电灯以保证亮度 D．电视机不用时应拔下电源插头
13.对于家庭用电常识,有下列陈述: ①在三孔插座中,除了有两孔分别接火线和零线外,另一个孔接地; ②在现有的照明电路中 增加用电器时,只需要考虑更换额定电流 更大的保险丝即可; ③对于高压带电体,只要我们不去接触它,就可以避免触电事故; ④我国家庭电路中的电压为36V. 上述中全部错误的选项是（ ） A.①③④　　B.②③④ C.①②④ D.①②③
15.张攀家住在多年前修建的老房子里，家里的电线绝缘层老化严重， 有一天，张攀的妈妈在用电饭煲做饭和电炒锅炒菜时，张攀突然 发现厨房里的导线冒烟了，他应该首先采取的措施是( ) A．立即打电话给110报警 B．立即给在外地出差的爸爸打电话 C．赶紧用水把火浇灭 D．马上到门口把自己家的总开关断开
14.根据家庭电路知识，你认为下列说法中错误的是（ ） A．发现有人触电，应立即用手拉开触电的人 B．熔丝必须串联在电路中 C．三孔插座，其中有一孔接地线，目的是为了避免因用电 器漏电而发生触电事故 D．使用测电笔时，手必须接触笔尾的金属体
16.我们的学习和生活都离不开电，在日常生活中树立安全用 电意识十分重要。图4的各种做法中，符合安全原则的是( )
17.小明同学家里的几盏灯都不亮了，检查保险丝没有熔断，用测电 笔测室内各处电路时，氖管均发光。小明对故障做了4种判断， 其中正确的是( ) A.灯泡全部烧坏 B.室内线路某处短路。 C.进户线零线开路 D.进户线火线开路
18.表演者先将一标有“PZ220－100”的灯泡接到两导线 头M、N之间，灯泡正常发光。随后将灯泡取下，站 到干燥的木凳上后，左、右手分别抓住M、N两导线 头，如图。观众用测电笔分别测试M、N及人的皮肤， 发现测电笔的氖管都发光，而表演者却谈笑自如.真 相：( )
A.此人确实不怕电 B.他双手戴着绝缘手套C.在人、灯替换之时，有人将零线断开了 D.在人、灯替换之时，有人将火线断开了
1.（2007·广州）下列有关家庭电路的说法中正确的是（ ）
A.人与零线接触，一定会触电B.电灯开关应接在火线与电灯之间C.家庭电路中的用电器都是串联的D.电能表计量的是家庭用电器的总功率
2.（2007·泰安）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座， 如图所示，插座中有一个孔是用来接地的。如果在你家中这个孔没有接 地，将会发生的现象是（ ） A.家用电器消耗的电能会增加 B.人接触家用电器外壳时有可 能发生触电事故 C.家用电器不能正常工作 D.家用电器的使用寿命会缩短
3.(2007·成都）生活用电中，下列做法不符合安全用电要 求的是（ ）
A.发现有人触电时，及时切断电源B.发现导线的绝缘部分有破损时及时更换C.将大功率用电器的金属外壳接地D.电灯的开关控制零线的通断
4.（2007·咸阳）我们应该加强节能意识，下列做法不妥的是（ ）
A.在日常用电中要随手关灯B.电视机、空调器在不用时拔下电源插头C.用太阳能热水器代替家中的电热水器D.关闭空调，打开工作中的冰箱门来降低室温
5.（2007·江西）阅读下面“一分钟幽默”，回答相关问题：
《把根留住》 儿子：爸爸，电灯为什么要用两根线？ 爸爸：一根来电，一根还要让电回去。 儿子：那把这一根剪断，只让电来，不让电回去， 咱家就也不会停电了。
儿子的设想能成立吗？为什么？
答：不能；电路闭合是电流流通的必要条件。
课间活动请同学们注意安全
