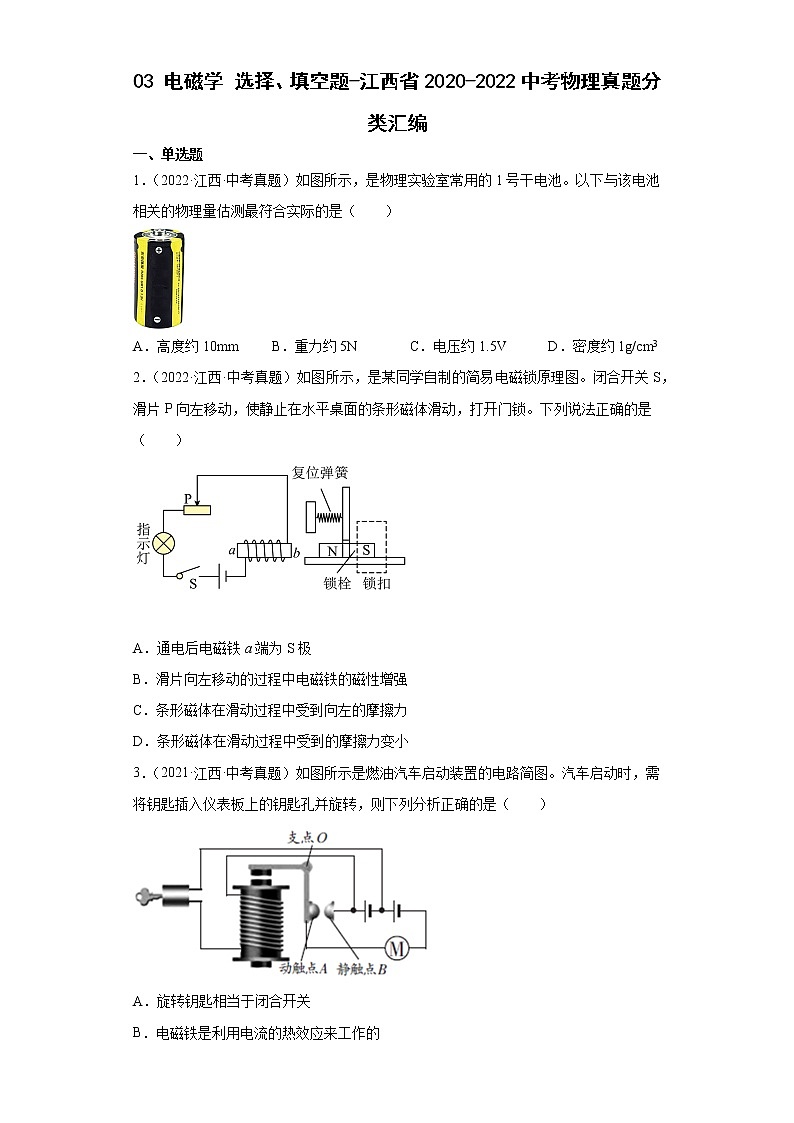

03 电磁学 选择、填空题-江西省2020-2022中考物理真题分类汇编一、单选题1．（2022·江西·中考真题）如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（　　）A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm32．（2022·江西·中考真题）如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（　　） A．通电后电磁铁a端为S极B．滑片向左移动的过程中电磁铁的磁性增强C．条形磁体在滑动过程中受到向左的摩擦力D．条形磁体在滑动过程中受到的摩擦力变小3．（2021·江西·中考真题）如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（　　）A．旋转钥匙相当于闭合开关B．电磁铁是利用电流的热效应来工作的C．电磁铁通电后电磁铁的上端为S极D．电动机工作时将电能全部转化为机械能4．（2020·江西·中考真题）许多实验仪器的制作都运用了转换的思路，将不易观测的量或现象转换为容易观测的量或现象，如图所示的实验仪器中，没有利用这种制作思路的（　　）A．简易U形压强计B． 卷尺C． 电压表D． 电能表5．（2020·江西·中考真题）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（　　）A．A示数变小，V示数变大 B．A示数变小，V示数不变C．A示数变大，V示数变小 D．A示数变大，V示数不变6．（2020·江西·中考真题）如图所示，是同学们所画的几种情景下的示意图，其中正确的是（　　）A．作用在鱼竿上的阻力及其力臂B． 从岸上看水中鱼的光路图C． 地磁场方向及小磁针静止时的指向D．家庭电路部分连线情况7．（2020·江西·中考真题）下列说法中正确的是（　　）A．敲碎煤块使煤充分燃烧能提高煤的热值B．汽车在减速过程中，惯性减小，动能减小C．当仅有热传递时，物体吸收热量时内能增加，放出热量时内能减小D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上二、多选题8．（2022·江西·中考真题）如图所示，是同学们所画的几种情景示意图，其中错误的是（　　）A．条形磁体的磁感线B．水平仪上重锤受到的重力GC．四冲程内燃机的压缩冲程D．动力F的力臂l9．（2022·江西·中考真题）下列说法中正确的是（　　）A．测量时选用精密的工具可以减小误差B．电流通过导体产生的热量跟电流成正比C．水的比热容较大，供暖效果好，但冷却效果差D．连通器内的水不流动时，各容器中的水面相平10．（2021·江西·中考真题）如图所示是小明同学在生活和学习中观察到的现象，其对应的解释合理的是（　　） A．甲图，因为鸡蛋受到的压强比石头的大，所以鸡蛋破裂B．乙图，只要水的温度达到沸点，水就能继续沸腾C．丙图，急刹车时乘客向前倾，是因为乘客具有惯性D．丁图，电流表指针反向偏传是因为通电导体在磁场中的受力方向与电流方向有关11．（2020·江西·中考真题）如图所示，是电学中常见的电路图，在A､B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）A．探究电流与电压的关系—改变定值电阻两端电压B．探究电流与电阻的关系—调节电阻两端电压成倍数变化C．测量定值电阻的阻值—多次测量求平均值，减小误差D．测量小灯泡的电功率—改变小灯泡两端电压，求平均电功率三、填空题12．（2022·江西·中考真题）如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”）13．（2022·江西·中考真题）如图所示，是某同学在科技节上展示的作品结构图。该作品的工作原理是通电线圈在______中受力转动，它就是一个自制的______机模型图。14．（2022·江西·中考真题）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。15．（2021·江西·中考真题）如图所示的三孔座应______联接入家庭电路中，且最上面的孔应与______相连。16．（2021·江西·中考真题）如图所示是我国古代四大发明之一的指南针——司南，静止时它的长柄指向地理的______方。在11世纪，我国宋代学者______就发现了地理两极和地磁两极并不重合，这个发现比西方早了400多年。17．（2021·江西·中考真题）如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度______（选填“变亮”“变暗”或“不变”）当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，电压表V的示数______（选填“变大”“变小“或“不变”）18．（2020·江西·中考真题）请你应用所学的物理知识解答下列问题｡(1)如图所示的量筒，其测量范围是______mL，量筒中液体的体积为______mL；(2)在一定范围内，弹簧受到的拉力越大，就被拉得______，利用这个道理可以制成弹簧测力计如下图甲所示，圆筒测力计下挂有一重物，其重G为2N。则此测力计的分度值为______N｡如果用力F竖直向下拉动挂钩，如下图乙所示，则拉力F为______N。(3)小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验｡19．（2020·江西·中考真题）如图，滑动变阻器R2的最大阻值与定值电阻R1相等，闭合开关S，当滑片P在a端时，电压表示数为2V，则电源电压为______V，此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1：I2=______｡20．（2020·江西·中考真题）1840年英国物理学家______最先精确地确定了电流通过导体产生的热量与电流､电阻和通电时间的关系，其表达式为：Q=______｡
参考答案：1．C【解析】【详解】A．1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，故A不符合实际；B．1号干电池的质量约为m=130g=0.13kg故由G=mg可得，其重力约为G=mg=0.13kg×10N/kg=1.3N故B不符合实际；C．一节新干电池的电压约为1.5V，故C符合实际；D．由图中可知，1号干电池的体积约为V=56cm3，故由可得，其密度约为故D不符合实际。故选C。2．B【解析】【详解】A．由图中可知，通电后电流从电磁铁的b端流入，由安培定则可知，电磁铁的a端为N极，故A错误；B．滑片向左移动的过程中，滑动变阻器接入电路中的阻值变小，故电路中电流变大，则电磁铁的磁性增强，故B正确；C．因条形磁铁的b端为S极，故由异名磁极相互吸引可知，条形磁体会受到向左的磁力作用而向左滑动，故条形在滑动过程中受到桌面向右的摩擦力，故C错误；D．条形磁体在滑动过程中，在竖直方向上处于受力平衡状态，条形磁铁与桌面之间的压力和粗糙程度不变，故条形磁体在滑动过程中受到的摩擦力不变，故D错误。故选B。3．A【解析】【分析】【详解】A．插入钥匙并旋转才能启动汽车，所以旋转钥匙相当是闭合开关，接通电路，故A正确；B．电磁铁是在电流通过线圈时，线圈产生磁性，所以电磁铁利用电流的磁效应工作的，故B错误；C．图示中的电磁铁，电流从其上端流入，下端流出，据安培定则知，电磁铁的下端为S极，故C错误；D．电动机工作时，大部分电能转化为机械能，小部分电能转化为内能，故D错误。故选A。4．B【解析】【详解】A．简易U形压强计，将压强的大小转换为U形管两端液面的高度差，不符合题意；B．卷尺是测量物体长度的工具，可以直接测量出物体的长度，符合题意；C．电压表将电压的大小转换为指针偏转角度的大小，不符合题意；D．家庭电路中消耗电能的多少转换为铝盘转动的圈数，从而得到表盘上数字的多少，不符合题意。故选B。5．B【解析】【详解】由图可知，电阻R2和变阻器R1并联，电流表测量干路中的电流，电压表测量电源电压，滑片P向上移动，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由I=可知电路中的总电流变小，即电流表的示数变小，电压表仍然测量电源电压，电压表的示数不变。故选B。6．C【解析】【详解】A．阻力的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力作用点作竖直向下的拉力为阻力；过支点O作阻力作用线的垂线，为阻力臂，图中阻力的示意图是错误的，故A错误；B．从岸上看水中鱼，鱼反射的光从水中进入空气中，发生折射进入人眼，图中入射光线和折射光线的方向错误，故B错误；C．地球地理的南极是地磁的北极，地理的北极是地磁的南极，磁感线从地磁的北极到地磁的南极，小磁针静止时北极所指的方向和磁感线的方向相同，故C正确；D．家庭电路中开关接到火线和灯泡之间，图中开关接到零线和灯泡之间，故D错误。故选C。7．C【解析】【详解】A．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关，敲碎煤块使煤充分燃烧不能提高煤的热值，故A错误；B．惯性与质量有关，汽车在减速过程中，质量不变，惯性不变，速度减小，动能减小，故B错误；C．当仅有热传递时，高温物体放出热量，内能减小，低温物体吸收热量，内能增加，故C正确；D．与丝绸摩擦过的玻璃棒带正电，是玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上，故D错误。故选C。8．CD【解析】【详解】A．条形磁铁周围的磁感线是从N极出发，回到S极，故A正确，不符合题意；B．重力的方向总是竖直向下的，水平仪是利用这个原理工作的，所以重锤受到的重力的方向是竖直向下的，故B正确，不符合题意；C．汽油机进气门打开，排气门关闭，活塞向下运动，是吸气冲程，故C错误，符合题意；D．力臂是支点到动力作用线的距离，即力臂与力的作用线垂直，而图示力臂与力的作用线不垂直，故D错误，符合题意。故选CD。9．AD【解析】【详解】A．误差就是在正确测量的情况下，测量值与真实值之间存在的差异，选用更精密的测量工具，改进实验方法，多次测量取平均值都可以减小误差，但不能消除误，故A正确；B．根据焦耳定律可知，电流通过导体产生的热量跟电流的平方成正比，与电阻成正比，与通电时间成正比，故B错误；C．因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热效果好；升高相同的温度，水吸收的热量多，所以用水来冷却，效果同样好，故C错误；D．上端开口，底部连通的容器是连通器，根据连通器原理可知，连通器内的水不流动时，各容器中的水面相平，D正确。故选AD。10．CD【解析】【分析】【详解】A．鸡蛋和石头碰撞时，鸡蛋对石头的力和石头对鸡蛋的力是一对相互作用力，大小相等，受力面积相等，所以相互的压强相等，但鸡蛋的抗撞力弱，所以破裂，故A不符合题意；B．乙图中，移去酒精灯，水继续沸腾是因为水的温度保持不变，且还能继续吸热，故B错误；C．急刹车时乘客身体下部受到力的作用随车停止，但上部由于惯性要保持原来的运动状态，于是会向前倾，故C符合题意；D．电流表指针转动是利用通电导体在磁场中受到力的作用工作的，而电流的方向不同，导体受到的力也不同，那么电流表指针偏转也不同，故D符合题意。故选CD。11．AC【解析】【详解】A．探究电流与电压的关系，滑动变阻器可以改变定值电阻两端的电压，故A正确；B．探究电流与电阻的关系，需要保持定值电阻两端的电压不变，滑动变阻器使定值电阻两端的电压保持不变，故B错误；C．测量定值电阻的阻值，滑动变阻器改变电阻两端的电压和通过电阻的电流，可以多次测量求平均值，减小误差，故C正确；D．测量小灯泡的电功率，滑动变阻器改变灯泡两端的电压和通过灯泡的电流，可以得到不同电压下小灯泡的电功率，不能求平均功率，故D错误。故选AC。12．     不变     变小【解析】【详解】开关都闭合时，两灯泡并联，电流表测干路电流，电压表测电源电压。[1]当S1断开时，由于电源电压不变，所以电压表示数不变。[2]两开关都闭合时，电流表示数为I=I1+I2。由于并联电路互不影响，所以当S1断开时，通过L2的电流I2不变，通过L1的电流I1变为0，所以电流表示数等于I′=I2，故电流表示数变小。13．     磁场     电动【解析】【详解】[1]通电线圈中有电流通过，线圈在磁体的磁场周围，线圈能受力转动，说明磁场对电流有力的作用。[2]该模型是先通电，然后线圈转动起来，将电能转化为机械能，是一个自制的电动机模型。14．     火     串【解析】【详解】[1]火线是带电的，零线不带电，所以测电笔的氖管发光，说明被检测的插孔与火线相连。[2]当测电笔氖管发光时，火线、测电笔、人体和大地形成通路，所以测电笔与人体之间的连接方式是串联。15．     并     大地【解析】【详解】[1]家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。[2]三孔插座接线原则是左孔零线右孔火线，上孔接地线。16．     南     沈括【解析】【分析】【详解】[1]地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时其长柄指向地理的南方。[2]地理两极和地磁两极并不重合，磁针所指的南北方向与地理的南北方向略有偏移，这一现象最早是我国宋代学者沈括发现的。17．     变亮     变小【解析】【详解】[1]开关S、S1闭合时，灯泡和滑动变阻器右端串联，电压表测电源电压，滑片向右移动时，滑动变阻器接入电路的电阻减小，电路电流增大，灯泡变亮。[2]开关S闭合，S1断开时，灯泡和滑动变阻器串联，且调节滑片不改变滑动变阻器接入电路的阻值，即调滑片时，电流不变，电压表测灯泡和滑动变阻器右端电阻的总电压，根据串联分压，滑片向右移动时，所测电阻变小，其两端电压变小。18．     0~100     65     越长     0.2     0.8     没有调零     换接小量程【解析】【详解】(1)[1][2]图中量筒的测量范围是0-100mL，一个大格表示25mL，里面有5个小格，一个小格表示5mL，即分度值为5mL，因此液体的体积为65mL。(2)[3]在一定弹性限度范围内，弹簧受到的拉力越大，弹簧伸长就越长，弹簧所受的拉力与弹簧的伸长成正比；弹簧测力计就是根据这个原理制成的。[4]圆筒测力计下挂有一重物，其重G为2N，共有10个小格，一个小格表示0.2N，分度值是0.2N。[5]图乙中，拉力F为F=4×0.2N=0.8N(3)[6]由图丙可知，闭合开关，发现电表指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，偏转的幅度比较大，可能是没有调零。[7]断开开关，纠正错误后，再闭合开关，由图丁可知，电流表的指针偏转较小，说明电流表选择较大量程，应该断开开关，换接小量程。19．     4     1∶1【解析】【详解】[1]由图可知，电阻R1和变阻器R2串联，电流表测量通过电路的电流，电压表测量变阻器两端的电压，电压表内阻较大，在电路中相当于断路，滑片移动时，不会改变变阻器连入电路的电阻，当滑片P在a端时，滑动变阻器阻值全部接入电路，电压表测量变阻器两端的电压，滑动变阻器R2的最大阻值与定值电阻R1相等，电压表示数为2V，由串联分压可知定值电阻两端的电压为2V，电源电压U=U1+U2=2V+2V=4V电流表的示数I1=[2]当滑片P在b端时，仍然变阻器的最大阻值和定值电阻串联，电流表的示数I2=所以I1∶I2=1∶120．     焦耳     I2Rt【解析】【详解】[1][2]英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，得出了焦耳定律，内容是电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，表达式是Q=I2Rt。
