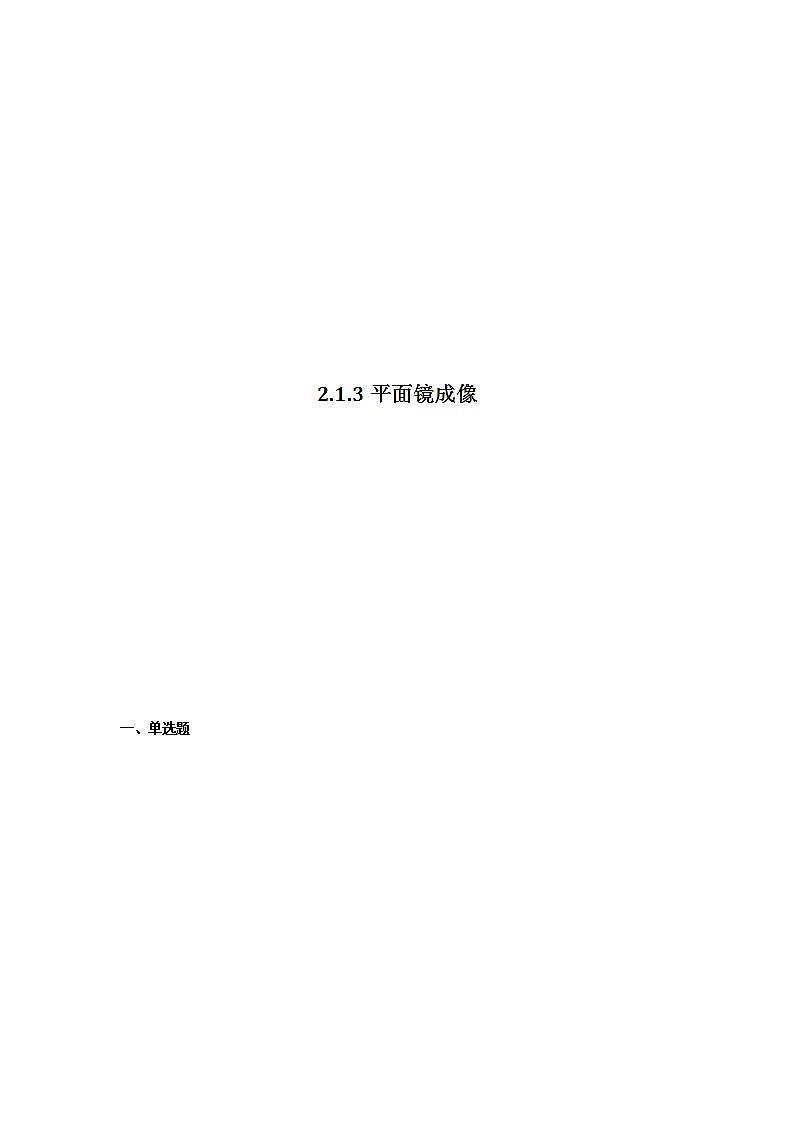

2.1.3平面镜成像

一、单选题

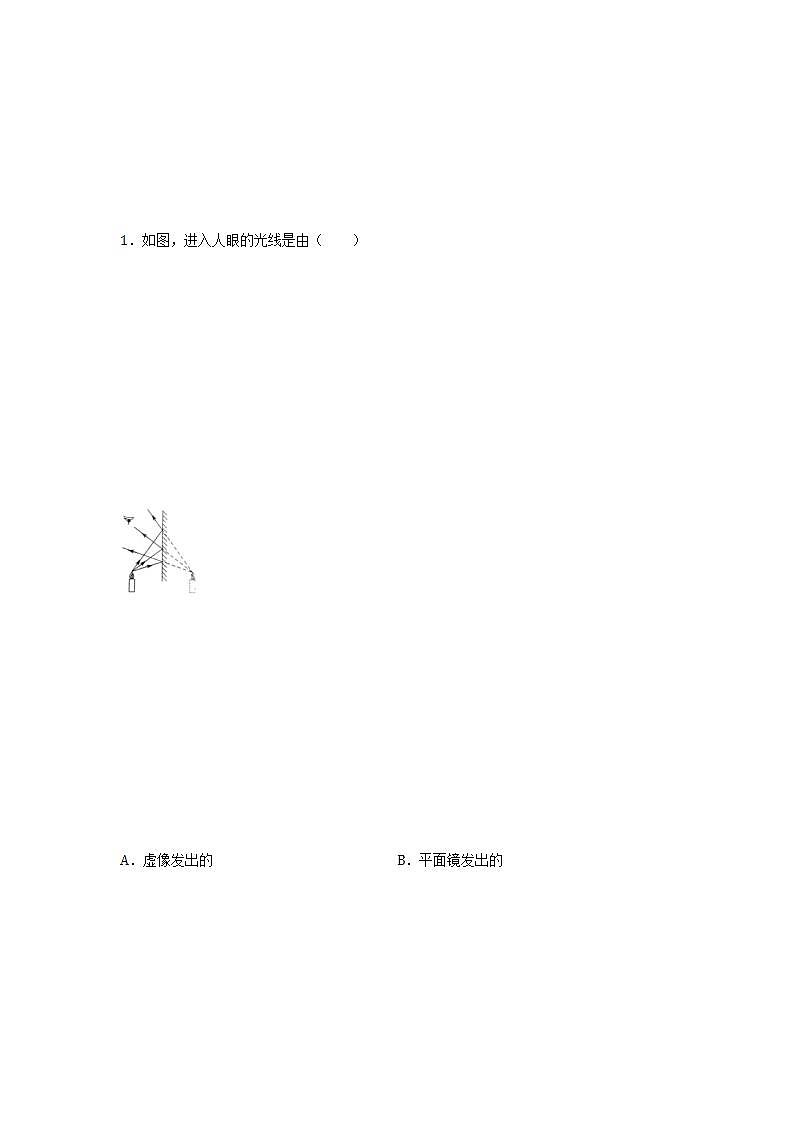

1．如图，进入人眼的光线是由（    ）

A．虚像发出的 B．平面镜发出的

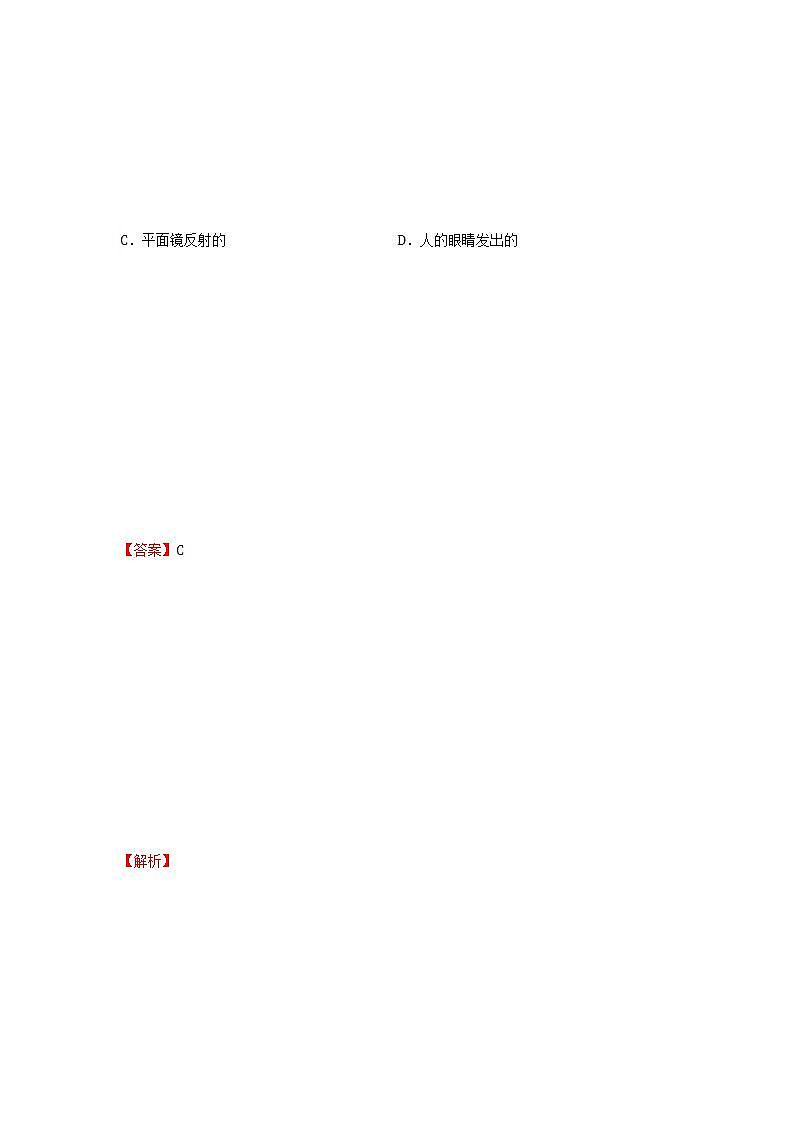

C．平面镜反射的 D．人的眼睛发出的

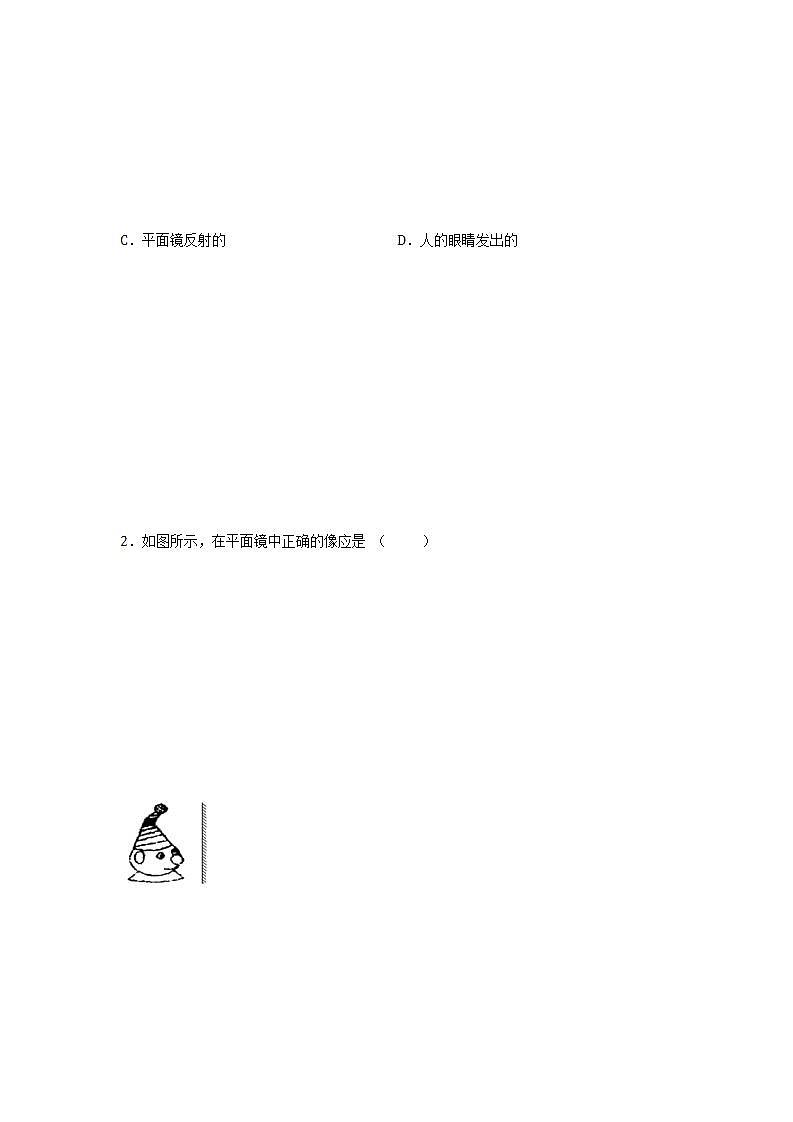

2．如图所示，在平面镜中正确的像应是 （     ）

A．   B．     C．    D．

3．月亮距地面3.9×105km，月亮在2m深水池中的像距水面的距离是

A．0m         B．2m         C．3.9×105km  D．无法判断

4．在“探究平面镜成像的特点”时，下列说法正确的是（　　）

A．物体在平面镜中所成的像是虚像

B．当物体远离平面镜时，它在镜中的像将变小

C．如果物体比平面镜大，则物体在镜中的像不是完整的像

D．用一块不透明的木板挡在平面镜与像之间，像就会被遮挡住

5．从平面镜内看到一时钟面上的指针位置如图所示，则此时实际时间是(　　)

A．8：20 B．4：30 C．7：20 D．3：40

6．小七同学在“探究平面镜成像特点”时，选取两段相同的蜡烛A和B，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板里的像重合，如图所示。以下说法错误的是（　　）

A．平面镜成像过程中，遵循光的反射定律    B．为了使像更清晰，应在较暗的环境中进行

C．将蜡烛向玻璃板靠近，所成的像大小不变    D．在B处放置光屏，能承接到蜡烛A的像

7．如图所示，检查视力时，视力表挂在房间东面的墙上，被测者识别西面墙上镜子里的像．下列表述中正确的是

A．视力表在平面镜中所成的像能被我们看到，即为实像

B．视力表在平面镜中的像与被测者相距5m

C．若被测者向平面镜靠近0.1m，则她在镜中的像将变大

D．若被测者看到“E”的像开口向北，则视力表上的该“E”开口向南

8．有一个点光源S，放在平面镜MN前，若镜MN不动，光源S以速度2m/s沿与镜面成45°角的方向向右匀速直线运动，如图所示，则光源S在镜中的像S′，将

A．以速度2m/s沿SO直线方向向右平移        B．以速度2m/s沿垂直于SO方向向上平移

C．以速度2m/s沿垂直于SO方向向下平移    D．以速度2m/s沿OS直线方向向左平移

9．如图所示，物体AB直立于平面镜前．现在物体与平面镜之间稍靠近镜面上方的一侧插入一块不透光的木板CD，木板CD的下端与物体AB的中点等高，则物体在平面镜内（　　）

A．只有 AB 下半部分的虚像                B．不出现 AB 的虚像

C．只有 AB 下半部分的实像                 D．仍有 AB 完整的虚像

10．如图，平面镜和长为10cm的细铅笔均竖直放置在水平桌面上，铅笔与平面镜之间的距离为25cm，则

A．若将平面镜向上移动2cm，铅笔的像也向上移动2cm

B．若将铅笔和平面镜均绕底部转45°至虚线位置时，铅笔与它的像平行

C．若将铅笔水平向右移动10cm，铅笔像的与铅笔之间的距离增大20cm

D．若改用一块较小的平面镜，铅笔的像将变小

二、填空题

11．一只燕子在平静的湖面上飞过，当燕子距水面6m时，它的“倒影”距水面______m，它在湖面的“倒影”是______（填“实”或“虚”）像，这是由于光的______形成的。

12．某人离平面镜5m，如果镜以2m/s的速度向人移动，则镜中的像以____m/s的速度向镜移动，镜中的像以________m/s的速度向人移动，1s后，像与人的距离是__________m。

13．如图所示，眼睛看到平面镜所成的像不是实际光___而得到的像，而是由反射光线的反向延长线_____而得到的．所以平面镜所成的像是虚像．

14．如图所示,平面镜PN与一支长15 cm的铅笔AB竖直放置在水平桌面上,它们之间相距20 cm,铅笔的像高为____cm;若铅笔绕B点逆时针方向转过90°,此时铅笔尖A与其所成像A′间的距离为_____cm．

15．小明同学在“探究平面镜成像特点”实验时：将玻璃板垂直放置在水平桌面上，这样做是为了便于确定像的______。将点燃的蜡烛A竖立在玻璃板的前面，将______（选填“点燃”或“不点燃”）蜡烛B放到玻璃板后与A的像重合，当蜡烛A远离玻璃板时，其像会______（选填“靠近”或“远离”）玻璃板，像的大小______（选填“变小”、“不变”或“变大”）。

16．检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，如图所示，平面镜所成的像是________像（选填“虚”或“实”），视力表在镜中的像与被测者相距________m，若视力表全长为0.8m，镜子长度为0.5m，则视力表在镜中的像的长度为________m。

17．如图所示，平面镜MN竖直放置，镜前有一个发光物体S，现将平面镜绕M点从MN转到MN′位置过程中，物体S在平面镜中的像S′的轨迹为_____（选填“直线”或“曲线”）；S′离M点的距离_____（选填“越来越近”、“越来越远”或“保持不变”）．

18．请按要求将以下的四项分类：①从玻璃板的前方看去玻璃板后的蜡烛好像点燃似的；②像与物到平面镜的距离相等；③振动的频率越高，音调越高。④正在发声的音叉接触水面溅起水花。

其中，______是物理现象，______是物理规律。（选填序号）

19．运用知识解决问题

（1）阳光下车身看起来很“耀眼”，这是光的________反射现象，小轿车的前窗玻璃倾斜安装，可以避免因________成像而对司机的视线造成干扰．

（2）如图甲所示，两平面镜相互垂直．请根据光的反射定律，画出经过平面镜后的反射光线，并标出第二次反射后反射角的大小______________．

请根据平面镜成像特点在乙图中画出物体AB所成的像_____________________．

（3）某人站在穿衣镜前1.5m处，他在镜中的像到镜面的距离是________m，当他向镜前进0.5m，则人与像间的距离是________ m．若使这人远离镜面，则人在镜中像的大小________（填“变大”“变小”“不变”）．

20．如图所示，两平面镜夹角为60°，OP为角平分线，某人站在P点，此人以速度v向O点运动时，他在M镜中的像会以一定的速度“靠近他”，则其中最快靠近速度和最慢靠近速度之比为______。

三、作图题

21．如图是潜望镜入射光线和初射光线传播方向示意图，请你画出平面镜位置。

22．按要求作图：

（1）如图1所示，请画出物体AB在平面镜中所成的像。（保留作图痕迹）

（2）如图2所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。

（3）根据反射光线OB画出入射光线AO，并标出入射角的大小。

23．小明站在多肉植物馆的玻璃门前恰好可以看到自己鞋上A点，如图所示，请画出人眼B看到鞋上A点的光路图。

四、计算题

24．一面镜子挂在墙上，镜前的水平地面上站着一个1．80m的人，他的眼睛与头顶的高度差为10cm．此人通过镜子的下端恰能看到自己脚，求该镜子的下边缘离地面的高度．（画图说明）

25．如图光源S发出一条光线经平面镜M反射后通过A点，S、A距平面镜分别为10cm和20cm，它们之间的水平距离为30cm。求：

⑴入射点的位置

⑵入射角的大小

五、实验题

26．小红利用如图装置“探究平面镜成像特点”的实验：

（1）实验中她选择用透明薄玻璃板代替平面镜是为了 ______。

（2）她多次改变蜡烛A的位置进行实验，观察及测量距离之后，小红得到初步结论：像和物关于平面镜 ______。

（3）她将光屏放在蜡烛B的位置上，在光屏上没有看到蜡烛A的像，这是因为平面镜成 ______。

27．在“探究平面镜成像的特点”实验中，实验装置图如图所示。

(1)在桌面上铺一张坐标纸，纸上竖立一块______（选填“5mm”或“2mm”）厚的玻璃板作为平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置；

(2)把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，用一张白纸作为光屏去承接这个像，发现白纸上找不到蜡烛的像，说明平面镜所成的像是______像；再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟A的像完全重合，这个位置就是A的像的位置，在纸上记下这两个位置，实验中选择两支完全相同的蜡烛的目的是______；

(3)比较蜡烛和它的像到玻璃板的格子数，并记录下来，移动蜡烛A，重复实验，可以得到结论：像和物体到平面镜的距离______；像和物体的连线与镜面______。

28．如图甲所示，小西在一次检查视力时发现用到了平面镜，这激起了她探究平面镜成像特点的欲望，于是她利用图乙所示的装置进行实验，图中A、B是两只外形相同的蜡烛。

(1)在相同条件下，______（填“平面镜”或“玻璃板”）所成的像更清晰，小西选择玻璃板代替平面镜目的是方便确定______；

(2)小西点燃玻璃板前的蜡烛A，观察蜡烛A经玻璃板______（填“反射”或“折射”）所成的像；移动蜡烛B，直到B与A的像完全重合，此时蜡烛A和B到玻璃板的距离是______的；

(3)保持镜前蜡烛A的位置不动，小西将玻璃板水平向左平移。蜡烛A的像将______（填“向左移”、“位置不动”或“向右移”）；

(4)实验后小西明白了平面镜在检查视力时的作用。如甲所示，要求测量距离为5m，房间宽度3m，小西距离平面镜的距离是______。

29．某科学兴趣小组用如图所示装置研究平面镜成像特点。探究像距与物距关系时的实验步骤如下：

①在水平桌面上铺上白纸，将玻璃板竖立在白纸中间位置，记下玻璃板的位置；

②将点燃的蜡烛放在玻璃板前面，再拿另一支大小相同的未点燃的蜡烛竖立在玻璃板后面移动，直到看上去它跟玻璃板前面那支蜡烛的像完全重合，用笔记下两支蜡烛的位置；

③移动点燃的蜡烛到另一个位置，重复上述实验；

④用直线连接每次实验中的蜡烛和它的像的位置，用刻度尺测量出每次的物距和像距，记录数据如表。

（1）等效替代法是指在研究中，因实验本身的限制，要用与实验对象具有相似或共同特征的对象来替代的方法。本实验中用到的等效替代法具体体现在________。

（2）分析表格中的数据，可得出的结论是________。

（3）实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学还能观察到蜡烛的像吗?并说出你的理由。_________。

30．如图是某同学探究平面镜成像特点的实验装置。实验前该同学事先设计了实验方案，请你帮他填写完整：

（1）实验要选取_______（选填“相同”或“不同”）的两只蜡烛，目的是为了比较蜡烛的像与蜡烛的_______关系。

（2）要想取得较好的实验效果，实验最好选择在_______（选填“较亮”或“较暗”）的环境中进行。实验中所用的玻璃板越_______（选填“厚”或“薄”）越好。

（3）他认为把玻璃板放在方格纸上进行比较好，主要优点在于便于测量物与像到_______的距离。

（4）实验中他用白纸做屏幕放在所看到的蜡烛的像的位置，然后在玻璃板后侧直接观察白纸，结果_______（选填“能”或“不能”）看到像，从而知道平面镜所成的像是_______像。

（5）在玻璃板前点燃蜡烛，然后用另外一支未点燃的蜡烛在玻璃板后来回移动，找到像的位置后，测量记录实验数据如表一，其中第二次测量数据是由于测量_______（选填“错误”或“误差”）造成的，据表一可得出的结论是______________。

表一

31．如图是小明探究“平面镜成像特点”的实验；

(1)实验探究的步骤正确的顺序是 _______

A．移动点燃的蜡烛到另一位置，重做上面的实验在纸上记录物与像的位置B、B'；C、C'。

B．拿另一支没有点燃的蜡烛，竖立着在玻璃板后面移动，直到它与前面的蜡烛的像完全重合在纸上记下该蜡烛的位置A'

C．在水平桌面上铺一张白纸，将一块玻璃板竖立在纸上，在纸上记下玻璃板的位置。

D．选取两支大小相同的蜡烛，把一支蜡烛点燃放在玻璃板的前面，看到玻璃板后面有蜡烛的像时在纸上记下蜡烛的位置A；。

(2)在实验中使用玻璃板代替平面镜，这是为了 ________ ，此时成像的清晰度比日常使用平面镜 _____；（选填“好一些”或“差一些”）

(3)步骤A的实验目的是 ________ ；

(4)步骤D中，取两支完全相同的蜡烛，是为了探究 _________ ，点燃蜡烛A的好处是 _____；

(5)细心的小明透过玻璃板观察蜡烛A的像时，看到点燃的蜡烛通过玻璃板成两个像，若测得两个像之间的距离为0.6cm，则玻璃板的厚度为 ________ cm；

(6)同桌的右座位的同学说看不到蜡烛的像，为了让同桌也能够看到蜡烛的像，小明只将玻璃板向右平移（如图甲），则蜡烛像的位置 ___________ （选填“向右移动”、“向左移动”或“不变”），同桌 _______ （选填“可能”或“不可能）看到蜡烛的像。
