2023新教材高考物理总复习专用课件--实验十五

这是一份2023新教材高考物理总复习专用课件--实验十五，共41页。PPT课件主要包含了热点一教材原型实验，热点二实验拓展创新，k－R2，39～041，29～131，51～154，52～054，aa′，bb′，第二组的测量结果较大等内容，欢迎下载使用。

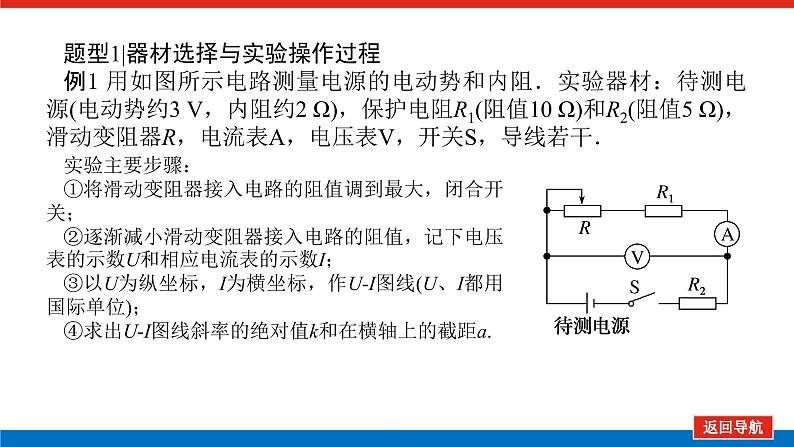

题型1|器材选择与实验操作过程例1 用如图所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3 V，内阻约2 Ω)，保护电阻R1(阻值10 Ω)和R2(阻值5 Ω)，滑动变阻器R，电流表A，电压表V，开关S，导线若干．
实验主要步骤：①将滑动变阻器接入电路的阻值调到最大，闭合开关；②逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；③以U为纵坐标，I为横坐标，作U­I图线(U、I都用国际单位)；④求出U­I图线斜率的绝对值k和在横轴上的截距a.

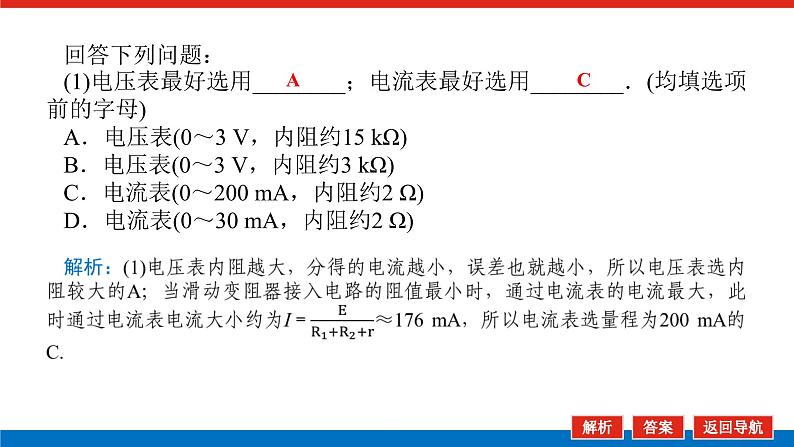

回答下列问题：(1)电压表最好选用________；电流表最好选用________．(均填选项前的字母)A．电压表(0～3 V，内阻约15 kΩ)B．电压表(0～3 V，内阻约3 kΩ)C．电流表(0～200 mA，内阻约2 Ω)D．电流表(0～30 mA，内阻约2 Ω)

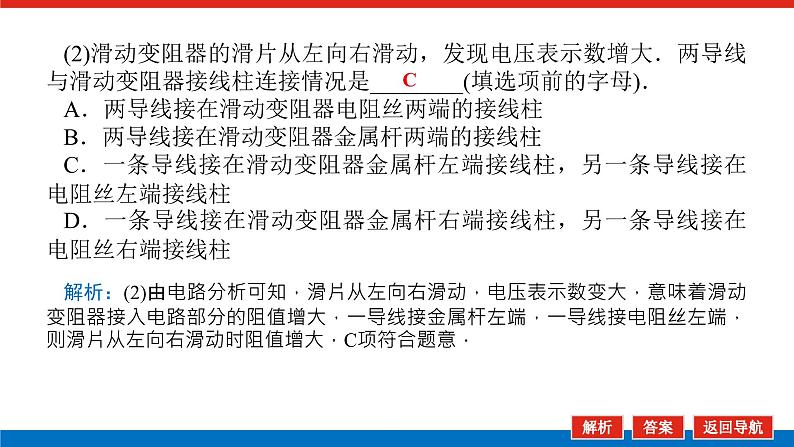

(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________(填选项前的字母)．A．两导线接在滑动变阻器电阻丝两端的接线柱B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱
解析：(2)由电路分析可知，滑片从左向右滑动，电压表示数变大，意味着滑动变阻器接入电路部分的阻值增大，一导线接金属杆左端，一导线接电阻丝左端，则滑片从左向右滑动时阻值增大，C项符合题意．

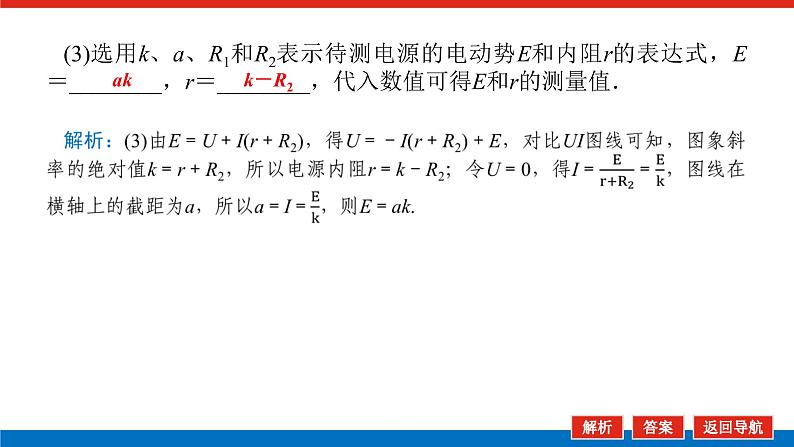

(3)选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式，E＝________，r＝________，代入数值可得E和r的测量值．
题型2|数据处理及分析例2 [2020·新高考Ⅰ卷，14]实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究．实验室提供的器材有：干电池一节(电动势约1.5 V，内阻小于1 Ω)；电压表V(量程3 V，内阻约3 kΩ)；电流表A(量程0.6 A，内阻约1 Ω)；滑动变阻器R(最大阻值为20 Ω)；定值电阻R1(阻值2 Ω)；定值电阻R2(阻值5 Ω)；开关一个，导线若干．
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U­I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是________．(单选，填正确答案标号)A．电压表分流 　　 B．干电池内阻较小C．滑动变阻器最大阻值较小 　　D．电流表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示．
请根据实验数据，回答以下问题：①图丙上已标出后3组数据对应的坐标点，请在图丙上标出前4组数据对应的坐标点并画出U­I图象．②根据实验数据可知，所选的定值电阻为________(填“R1”或“R2”)．③用笔画线代替导线，按照改进后的方案，将图丁中实物图连接成完整电路．
练1　某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表1：量程0～0.6 A，内阻r＝0.3 ΩC．电流表2：量程0～0.6 A，内阻约为0.1 ΩD．电压表1：量程0～3 V，内阻未知E．电压表2：量程0～15 V，内阻未知F．滑动变阻器1：0～10 Ω，2 AG．滑动变阻器2：0～100 Ω，1 AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差；在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．
(1)在上述器材中请选择适当的器材(填写器材前的字母)：电流表选择________，电压表选择________，滑动变阻器选择________．(2)实验电路图应选择图中的________(填“甲”或“乙”)．(3)根据实验中电流表和电压表的示数得到了如图丙所示的U-I图象，则在修正了实验系统误差后，干电池的电动势E＝________V，内电阻r＝________Ω.
练2　[2020·浙江卷，18]某同学分别用图1甲和图1乙的电路测量同一节干电池的电动势和内阻．(1)请画出图1乙的电路图；
(2)某次测量时电流表和电压表的示数如图2所示，则电流I＝________A，电压U＝________ V；(3)实验得到如图3所示的两条直线，图中直线Ⅰ对应电路是图1________(选填“甲”或“乙”)；(4)该电池的电动势E＝________V(保留三位有效数字)，内阻r＝________Ω(保留两位有效数字)．
解析：(2)由题图可知，电压表量程选择3 V，电流表量程选择0.6 A，根据电流表和电压表读数规则，电流I＝0.40 A，电压U＝1.30 V；(3)图1甲的电路将电流表与干电池串联，测量出来的干电池内阻实际为干电池内阻与电流表内阻之和，对应图线的斜率绝对值较大，所以图3中直线Ⅱ对应电路为图1甲电路，直线Ⅰ对应电路为图1乙电路；(4)根据实验图象与纵轴交点的纵坐标为电池电动势，可知该电池的电动势E＝1.52 V，由图3中直线Ⅰ的斜率绝对值可得电池内阻r＝0.53 Ω.
题型1|实验方法的拓展
例3 一同学测量某干电池的电动势和内阻．(1)如图所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路．请指出图中在器材操作上存在的两个不妥之处．
答案：在连接电路前，首先要断开开关，电路中串联的电阻箱或滑动变阻器阻值要调节到最大，所以操作中存在的不足之处是：①开关未断开；②电阻箱阻值为零．
1.4(1.30～1.44都算对)
1.2(1.0～1.4都算对)
(3)为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为________V；内阻应为________Ω.
例4 [2021·山东济宁二模]为测量一未知电源的电动势和内阻，某同学设计了如图甲所示电路，电路中所用到的器材规格如下：待测电源(电动势约5 V，内阻约几十欧姆)；定值电阻R0(阻值为10 Ω)；定值电阻R1(有两种规格可供选择，阻值分别为1 kΩ和3 kΩ)；电阻箱R2(0～9 999 Ω)；电压表(量程0～3 V，内阻RV＝3 kΩ)；开关、导线若干．
(1)为了减小测量误差，定值电阻R1应该选用阻值为________的规格．(2)根据电路图连接电路，闭合开关后，将电阻箱的阻值由零开始逐渐调大，记录下若干组电阻箱R2和电压表的读数．
解析：由于电源电动势约为5V，而电压表的量程为0～3V，因此应扩大电压表的量程，选择阻值为3kΩ的定值电阻，改装后电压表量程为0～6V，满足条件．
题型2|实验器材的灵活选用及电路设计例5 现要测量电压表的内阻和电源的电动势，提供的器材有：电源(电动势约为6 V，内阻不计)，电压表V1(量程0～2.5 V，内阻约为2.5 kΩ)，电压表V2(量程0～3 V，内阻约为10 kΩ)，电阻箱R0(最大阻值为9 999.9 Ω)，滑动变阻器R1(最大阻值为3 kΩ)，滑动变阻器R2(最大阻值为500 Ω), 单刀双掷开关一个，导线若干．(1)在图(a)中完成实验电路原理图的连线．(2)电路中应选用滑动变阻器________(选填“R1”或“R2”)．
解析：(1)由于两个电压表的量程都小于电源电动势，两个电压表串联后的总电压仍然小于电源的电动势，故应该用滑动变阻器作为保护电阻．如果只是测量电动势，可以采用如图甲所示的电路，但是要想计算电压表V1、电压表V2各自的内阻，需要将电路改进，设计的电路有图乙、图丙所示的两种；而通过电压表V1的最大电流约为1mA，通过电压表V2的最大电流约为0.3mA，故设计电路应该选择图乙．(2)根据(1)中电路图的连接，因为电压表的内阻较大，故滑动变阻器的最大阻值应该大于电压表V1的内阻，故滑动变阻器应该选择R1.
(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6 kΩ，调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60 V，电压表V2的示数为2.40 V；③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2 kΩ，此时电压表V1的示数如图(b)所示，其示数为________V，电压表V2的示数为1.40 V.(4)根据实验数据，计算得到电源的电动势为________V，电压表V1的内阻为________kΩ，电压表V2的内阻为________kΩ.
[教你解决问题]——设计思路第1步：明确实验目的读题→可知本题的实验目的是测电压表的内阻和电源的电动势第2步：选择合适的实验原理读题→根据题目的实验仪器可知本题可用电压表和电阻箱测电源的电动势第3步：画原理图
练3　某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1＝1.0 kΩ，电阻R1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻．(1)按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将开关S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是________导线断开．
解析：(1)a、b′间的电压不为零，说明a、a′或b、b′间有一处导线断开，若a、a′间电压不为零，说明aa′导线断开；若a、a′间电压为零，则一定是bb′导线断开．
(2)排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图．由I1­I2图象得到电池的电动势E＝________V，内阻r＝________Ω.
1.40(1.36～1.44均可)　
0.57(0.40～0.60均可)
解析：在给出的图象中取两个点，读数分别为：I1＝0.12 mA、I2＝60 mAI′1＝0.07 mA、I′2＝200 mA.据闭合电路欧姆定律知：E＝(I1＋I2)(R0＋r)＋I1(r1＋R1)，将上述两组数据代入可得：电动势E≈1.40 V，内阻r≈0.57 Ω.
练4　[2020·北京海淀区期末]现有两组同学要测定一节干电池的电动势E和内阻r(已知E约为1.5 V，r约为1 Ω)．(1)①第一组采用图a所示电路，a、b间应接入________．A．一个定值电阻B．阻值适当的不同阻值的定值电阻C．滑动变阻器②为了调节方便且测量精度更高，以下器材中，电流表可选________，电压表可选________．A．电流表(0～0.6 A) B．电流表(0～3 A)C．电压表(0～3 V) D．电压表(0～15 V)
③第一小组经过多次测量，记录了多组电流表示数I和电压表示数U，并在图b中画出了U­I图象．由图象可以得出，若将该干电池与一个阻值为2.2 Ω的定值电阻组成闭合回路，电路中的电流约为________A(保留两位有效数字)．
0.49(0.48～0.50均可)
解析：①第一组内阻的测量值比真实值偏小，而第二组内阻的测量值偏大，原因是电流表内阻不能忽略引起的误差．
1.5(1.46～1.54)
0.3(0.25～0.35)
