高中物理粤教版 (2019)选择性必修 第二册第一节 电磁振动同步训练题

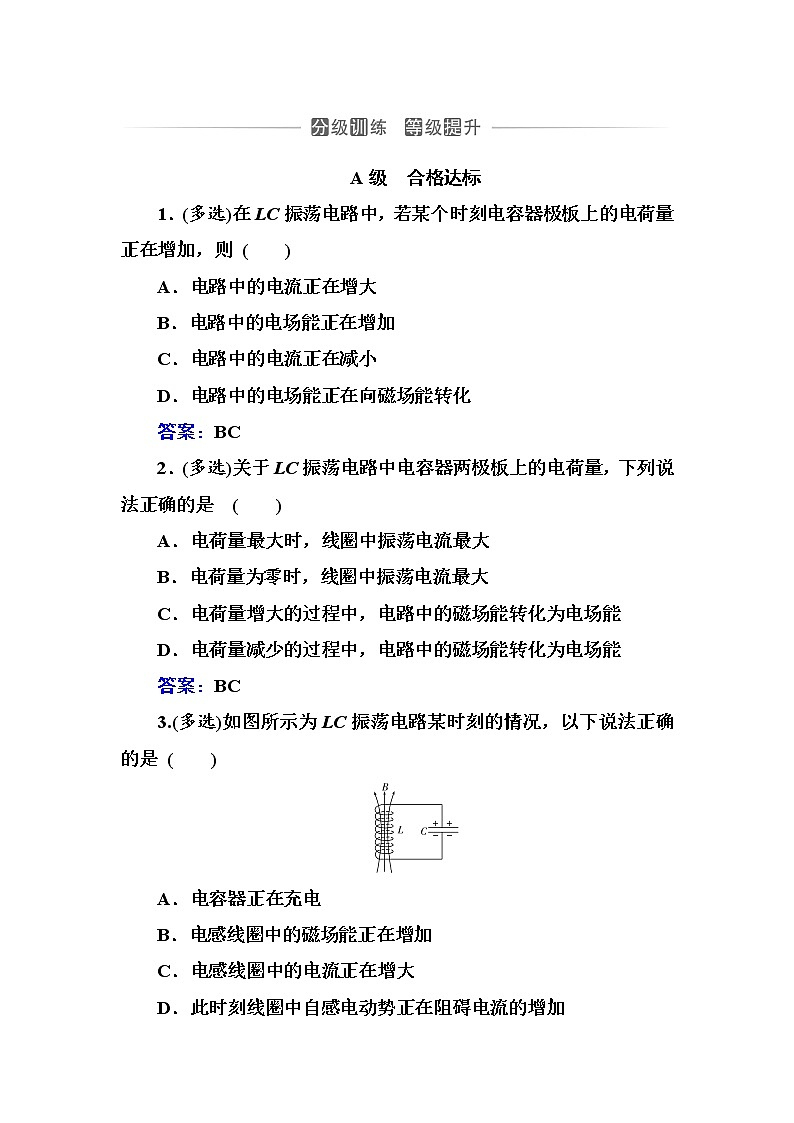

A级　合格达标

1．(多选)在LC振荡电路中，若某个时刻电容器极板上的电荷量正在增加，则 (　　)

A．电路中的电流正在增大

B．电路中的电场能正在增加

C．电路中的电流正在减小

D．电路中的电场能正在向磁场能转化

答案：BC

2．(多选)关于LC振荡电路中电容器两极板上的电荷量，下列说法正确的是  (　　)

A．电荷量最大时，线圈中振荡电流最大

B．电荷量为零时，线圈中振荡电流最大

C．电荷量增大的过程中，电路中的磁场能转化为电场能

D．电荷量减少的过程中，电路中的磁场能转化为电场能

答案：BC

3.(多选)如图所示为LC振荡电路某时刻的情况，以下说法正确的是 (　　)

A．电容器正在充电

B．电感线圈中的磁场能正在增加

C．电感线圈中的电流正在增大

D．此时刻线圈中自感电动势正在阻碍电流的增加

答案：BCD

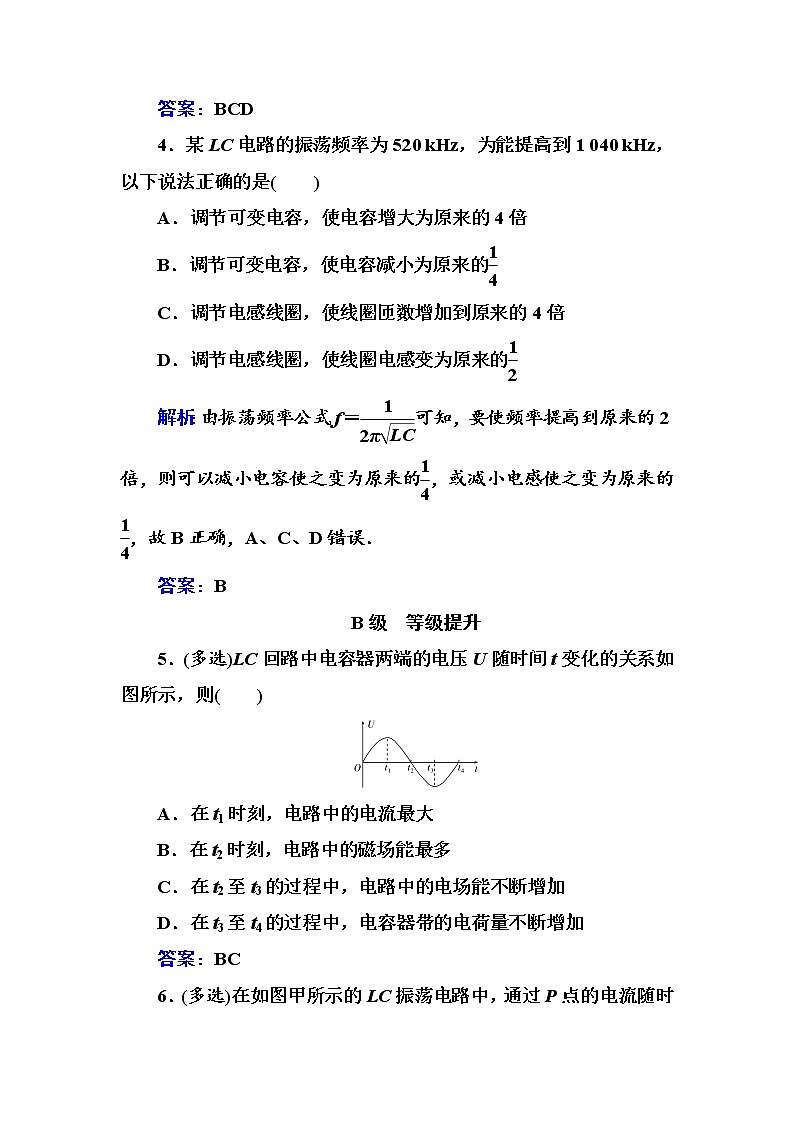

4．某LC电路的振荡频率为520 kHz，为能提高到1 040 kHz，以下说法正确的是(　　)

A．调节可变电容，使电容增大为原来的4倍

B．调节可变电容，使电容减小为原来的

C．调节电感线圈，使线圈匝数增加到原来的4倍

D．调节电感线圈，使线圈电感变为原来的

解析：由振荡频率公式f＝可知，要使频率提高到原来的2倍，则可以减小电容使之变为原来的，或减小电感使之变为原来的，故B正确，A、C、D错误．

答案：B

B级　等级提升

5．(多选)LC回路中电容器两端的电压U随时间t变化的关系如图所示，则(　　)

A．在t1时刻，电路中的电流最大

B．在t2时刻，电路中的磁场能最多

C．在t2至t3的过程中，电路中的电场能不断增加

D．在t3至t4的过程中，电容器带的电荷量不断增加

答案：BC

6．(多选)在如图甲所示的LC振荡电路中，通过P点的电流随时间变化的图线如图乙所示，若把通过P点向右的电流规定为i的正方向，则(　　)

A．0至0.5 ms内，电容器C正在充电

B．0.5 ms至1 ms内，电容器上极板带正电

C．1 ms至1.5 ms内，Q点比P点电势高

D．1.5 ms至2 ms内，磁场能在减少

答案：CD

7．(多选)为了测量储罐中不导电液体的高度，将与储罐外壳绝缘的两块平行金属板构成的电容器C置于储罐中，电容器可通过开关S与线圈L或电源相连，如图所示．当开关从a拨到b时，由L与C构成的电路中产生周期T＝2π的振荡电流．当罐中的液面上升时    (　　)

A．电容器的电容减小

B．电容器的电容增大

C．LC电路的振荡频率减小

D．LC电路的振荡频率增大

解析：当罐中液面上升时，相当于插入的电介质变多，电容器两极板间的介电常数变大，则电容器的电容C增大，根据T＝2π，可知LC电路的振荡周期T增大，又f＝，所以振荡频率减小，故选项B、C正确，A、D错误．

答案：BC

8．LC振荡电路的电容C＝556 pF，电感L＝1 mH，若能向外发射电磁波，则其周期是多少？电容器极板所带电荷量从最大变为零，经过的最短时间是多少？

解析：T＝2π＝2×3.14× s≈

4．68×10－6 s

LC振荡电路周期即其发射的电磁波的周期，电容器极板上所带电荷量由最大变为零，经过的最短时间为，则t＝＝1.17×10－6 s.

答案：4.68×10－6 s　1.17×10－6 s
