粤教版 (2019)选择性必修 第二册第三节 用传感器制作自动控制装置同步达标检测题

这是一份粤教版 (2019)选择性必修 第二册第三节 用传感器制作自动控制装置同步达标检测题，共4页。试卷主要包含了下列有关传感器的说法正确的是，如图所示是一种加速度计的设计图等内容，欢迎下载使用。

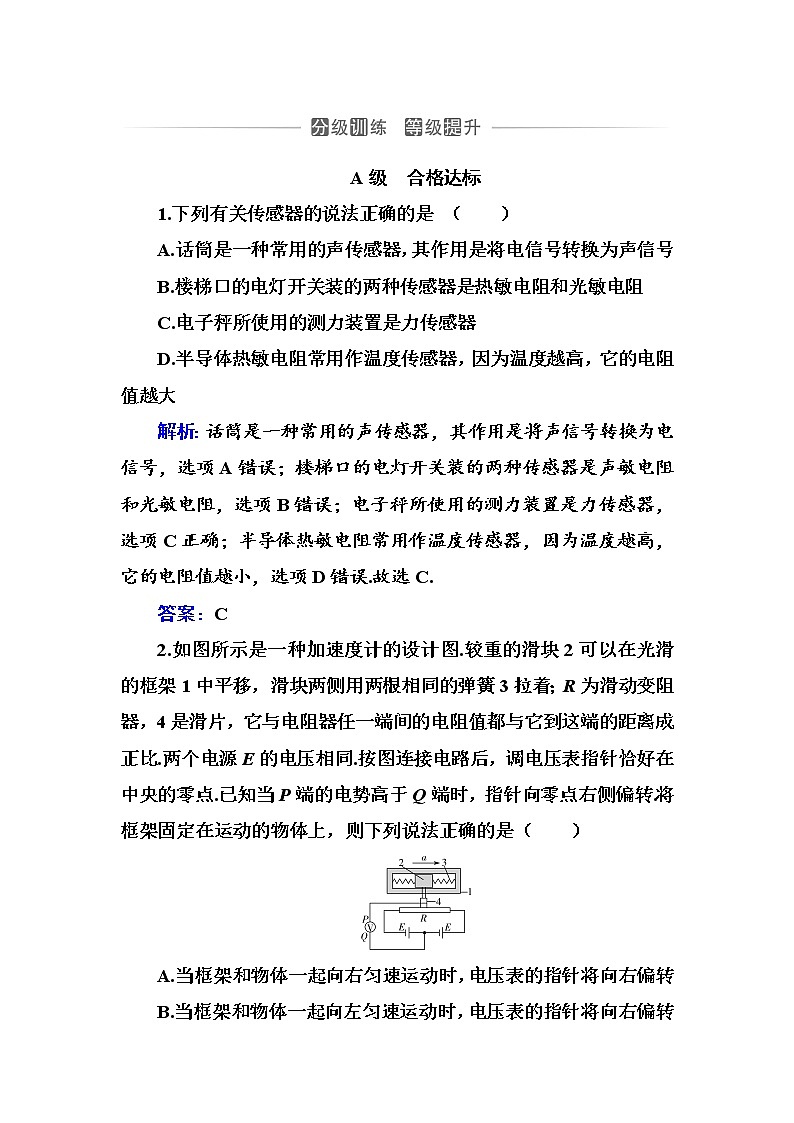

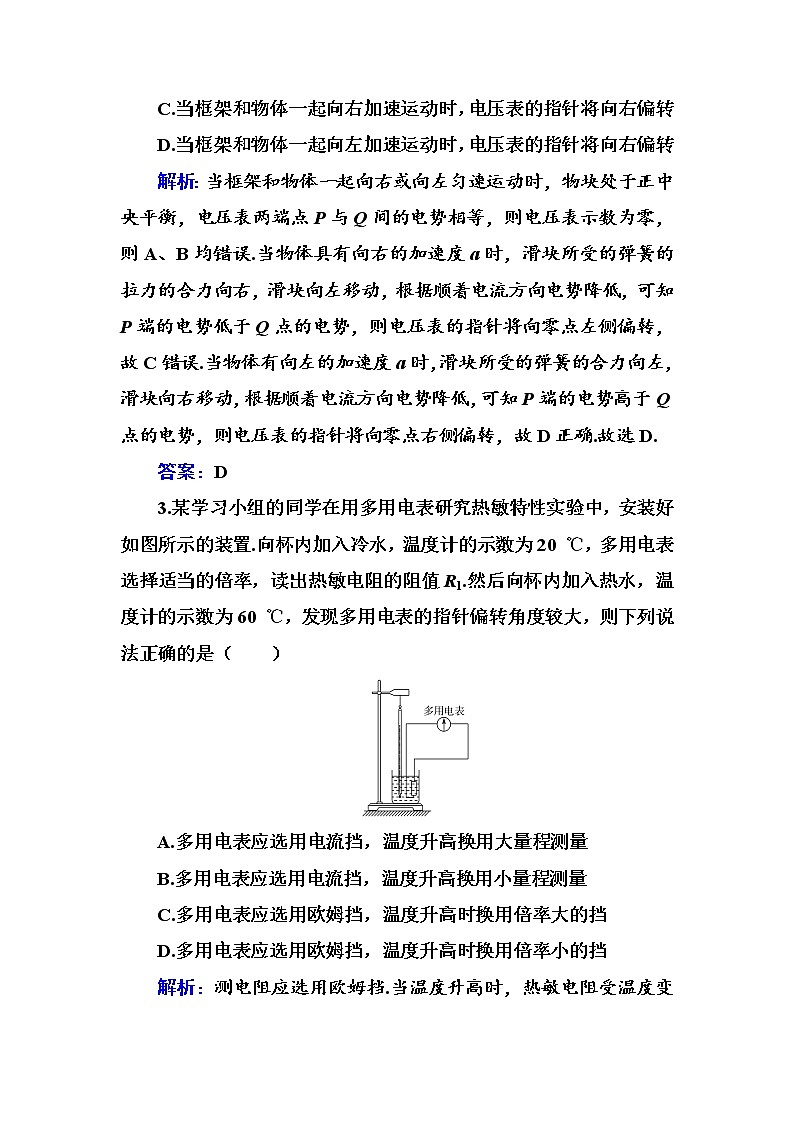

A级　合格达标1.下列有关传感器的说法正确的是 （　　）A.话筒是一种常用的声传感器，其作用是将电信号转换为声信号B.楼梯口的电灯开关装的两种传感器是热敏电阻和光敏电阻C.电子秤所使用的测力装置是力传感器D.半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大解析：话筒是一种常用的声传感器，其作用是将声信号转换为电信号，选项A错误；楼梯口的电灯开关装的两种传感器是声敏电阻和光敏电阻，选项B错误；电子秤所使用的测力装置是力传感器，选项C正确；半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越小，选项D错误.故选C.答案：C2.如图所示是一种加速度计的设计图.较重的滑块2可以在光滑的框架1中平移，滑块两侧用两根相同的弹簧3拉着；R为滑动变阻器，4是滑片，它与电阻器任一端间的电阻值都与它到这端的距离成正比.两个电源E的电压相同.按图连接电路后，调电压表指针恰好在中央的零点.已知当P端的电势高于Q端时，指针向零点右侧偏转.将框架固定在运动的物体上，则下列说法正确的是（　　）A.当框架和物体一起向右匀速运动时，电压表的指针将向右偏转B.当框架和物体一起向左匀速运动时，电压表的指针将向右偏转C.当框架和物体一起向右加速运动时，电压表的指针将向右偏转D.当框架和物体一起向左加速运动时，电压表的指针将向右偏转解析：当框架和物体一起向右或向左匀速运动时，物块处于正中央平衡，电压表两端点P与Q间的电势相等，则电压表示数为零，则A、B均错误.当物体具有向右的加速度a时，滑块所受的弹簧的拉力的合力向右，滑块向左移动，根据顺着电流方向电势降低，可知P端的电势低于Q点的电势，则电压表的指针将向零点左侧偏转，故C错误.当物体有向左的加速度a时，滑块所受的弹簧的合力向左，滑块向右移动，根据顺着电流方向电势降低，可知P端的电势高于Q点的电势，则电压表的指针将向零点右侧偏转，故D正确.故选D.答案：D3.某学习小组的同学在用多用电表研究热敏特性实验中，安装好如图所示的装置.向杯内加入冷水，温度计的示数为20 ℃，多用电表选择适当的倍率，读出热敏电阻的阻值R1.然后向杯内加入热水，温度计的示数为60 ℃，发现多用电表的指针偏转角度较大，则下列说法正确的是（　　）A.多用电表应选用电流挡，温度升高换用大量程测量B.多用电表应选用电流挡，温度升高换用小量程测量C.多用电表应选用欧姆挡，温度升高时换用倍率大的挡D.多用电表应选用欧姆挡，温度升高时换用倍率小的挡解析：测电阻应选用欧姆挡.当温度升高时，热敏电阻受温度变化的影响，偏转角度增大，说明电阻阻值变小，所以应换用倍率小的挡.答案：DB级　等级提升4.（多选）已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大.为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光.若探测装置从无磁场区进入强磁场区，则 （　　）A.电灯L变暗　　　　 B.电灯L变亮C.电流表的示数增大  D.电流表的示数减小解析：探测装置从无磁场区进入强磁场区，磁敏电阻阻值变大，电流表示数减小，灯泡L变亮，故B、D正确.答案：BD5.如图甲所示是某同学探究热敏电阻阻值随温度的变化规律时设计的电路图.（1）根据电路图，在图乙的实物上连线.（2）通过实验，他得到了该热敏电阻的伏安特性曲线如图丙所示，由图可知，热敏电阻的阻值随温度的升高而　　　　（选填“增大”或“减小”）.（3）他将这个热敏电阻接入如图丁所示的电路中，已知电源电压为9 V，R1＝30 Ω，内阻不计的毫安表读数为500 mA，则R2的阻值为　　　　.解析：由热敏电阻的伏安特性曲线可知：随电流、电压的增大（即功率增大，温度升高），曲线斜率也增大，因此电阻阻值减小.电源内阻不计，则通过R1的电流I1＝＝ A＝300 mA，通过R2和R的电流为I2＝IA－I1＝500 mA－300 mA＝200 mA，由R的伏安特性曲线可以读出，当I2＝200 mA时，R两端的电压为U＝4 V，则R2两端的电压U2＝E－U＝5 V，所以R2＝＝ Ω＝25 Ω. 答案：（1）连接实物图如图所示（2）减小　（3）25 Ω
