初中物理人教版九年级全册第2节 电功率教课内容课件ppt

这是一份初中物理人教版九年级全册第2节 电功率教课内容课件ppt，共17页。PPT课件主要包含了5V075W，实际功率，测量小灯泡的电功率，如何测量P，PUI，电流表，电压表，伏安法，实验电路图，实验数据表格设计等内容，欢迎下载使用。

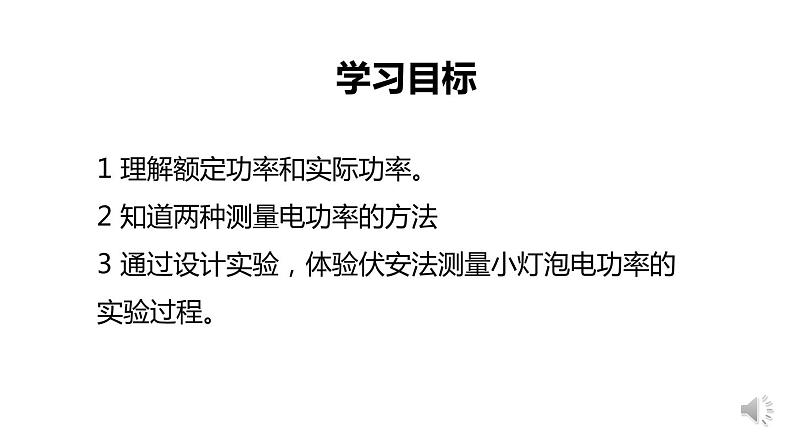

学习目标1 理解额定功率和实际功率。 2 知道两种测量电功率的方法3 通过设计实验，体验伏安法测量小灯泡电功率的实验过程。

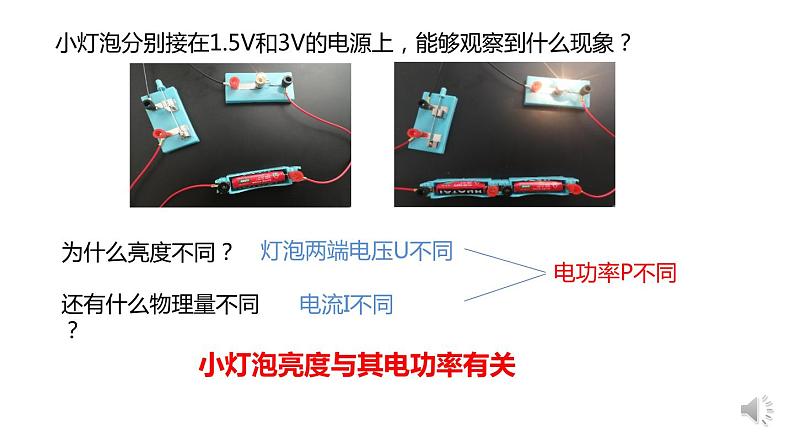

小灯泡分别接在1.5V和3V的电源上，能够观察到什么现象？
小灯泡亮度与其电功率有关

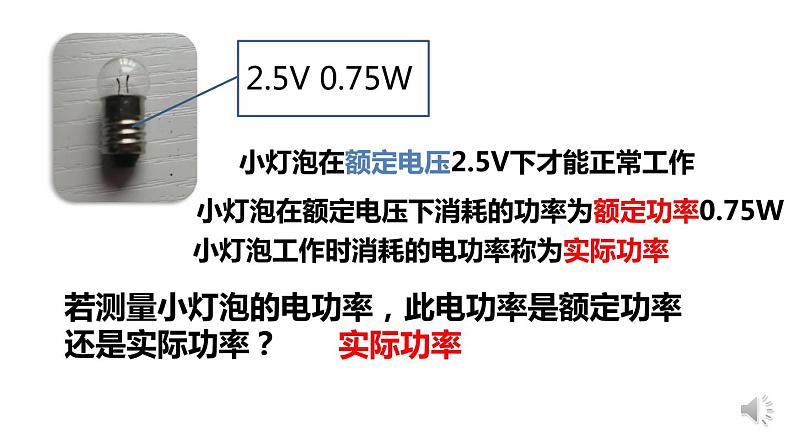

小灯泡在额定电压2.5V下才能正常工作
小灯泡在额定电压下消耗的功率为额定功率0.75W
若测量小灯泡的电功率，此电功率是额定功率还是实际功率？
小灯泡工作时消耗的电功率称为实际功率

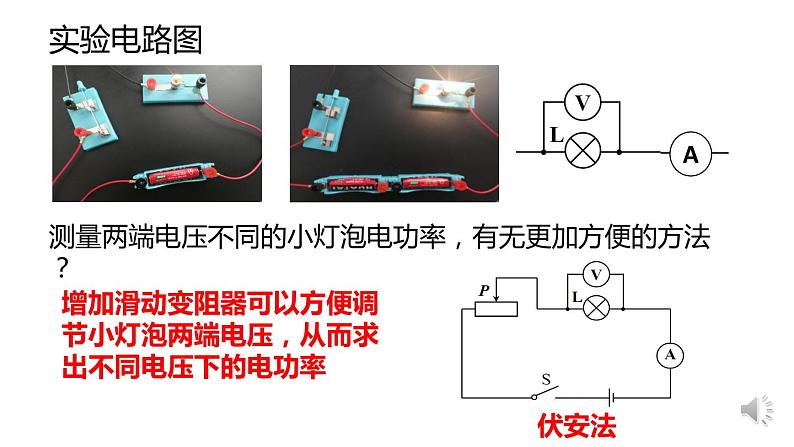

测量两端电压不同的小灯泡电功率，有无更加方便的方法？
增加滑动变阻器可以方便调节小灯泡两端电压，从而求出不同电压下的电功率

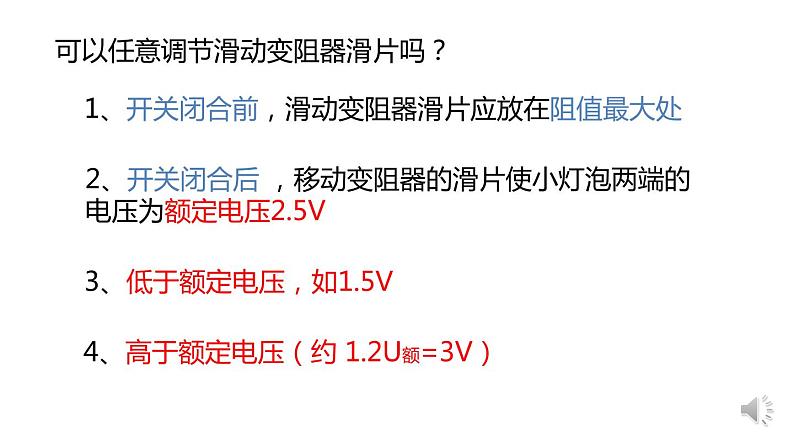

可以任意调节滑动变阻器滑片吗？
2、开关闭合后 ，移动变阻器的滑片使小灯泡两端的电压为额定电压2.5V
1、开关闭合前，滑动变阻器滑片应放在阻值最大处
3、低于额定电压，如1.5V
4、高于额定电压（约 1.2U额=3V）
注意：小灯泡两端电压最大值为3V，故电压表量程为________,电流表量程为________
“220V”表示这个电能表需要在220V的电路中使用
1. 关闭家中用电器，只让待测用电器工作
2. 一边观察电能表转盘，一边用停表记录时间
3. 记录转盘转一定转数所用时间
“360r/KW·h”表示电能表转360转消耗1 KW·h
思考：若使用上述电能表测量家用电器电功率，转盘转2转，用时1min，求家用电器电功率
t = 1min = 60s
答：此用电器的电功率为333W
电压表、电流表、滑动变阻器的连接和使用
测量家庭电器的电功率：
1．在“测量小灯泡电功率”的实验中，当用手移动变阻器滑片时，眼睛应观察（　　）A．灯泡发光情况B．电流表的示数C．电压表的示数D．变阻器滑片的位置
2．如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（　　）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中
3．如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（　　）A．电压表选“0﹣15V”，电流表选“0﹣3A”B．电压表选“0﹣15V”，电流表选“0﹣0.6A”C．电压表选“0﹣3V”，电流表选“0﹣3A”D．电压表选“0﹣3V”，电流表选“0﹣0.6A”
