初中物理人教版九年级全册第3节 测量小灯泡的电功率图文ppt课件

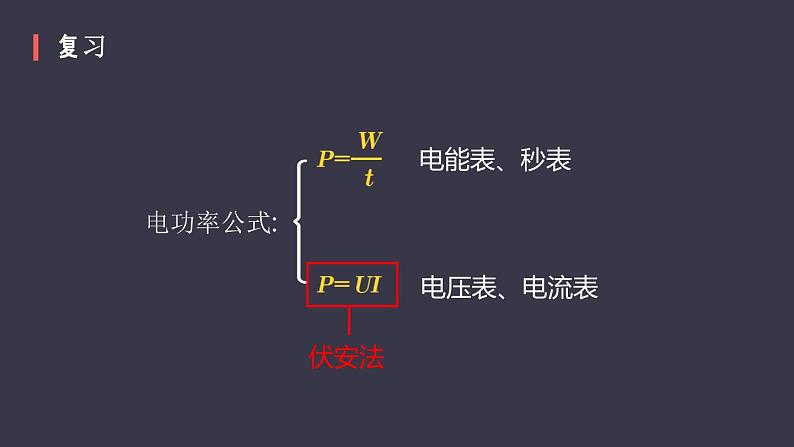

这是一份初中物理人教版九年级全册第3节 测量小灯泡的电功率图文ppt课件，共27页。PPT课件主要包含了电功率模糊不清，测量小灯泡的电功率，电功率公式，伏安法，电流表，实验目的，实验原理，PUI，电压表，电路图等内容，欢迎下载使用。

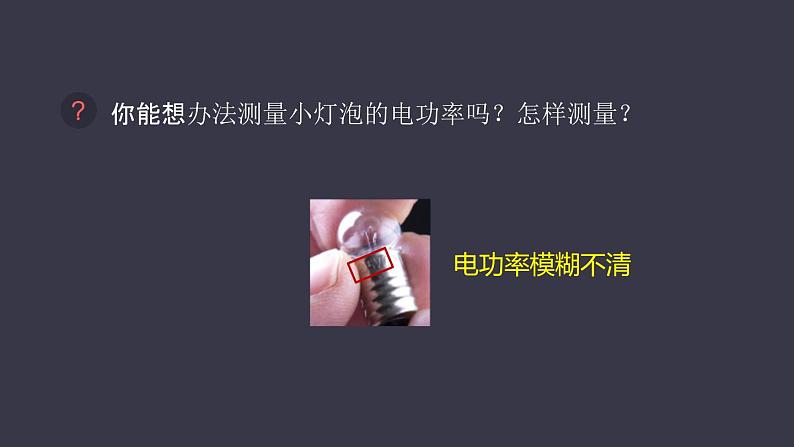

你能想办法测量小灯泡的电功率吗？怎样测量？

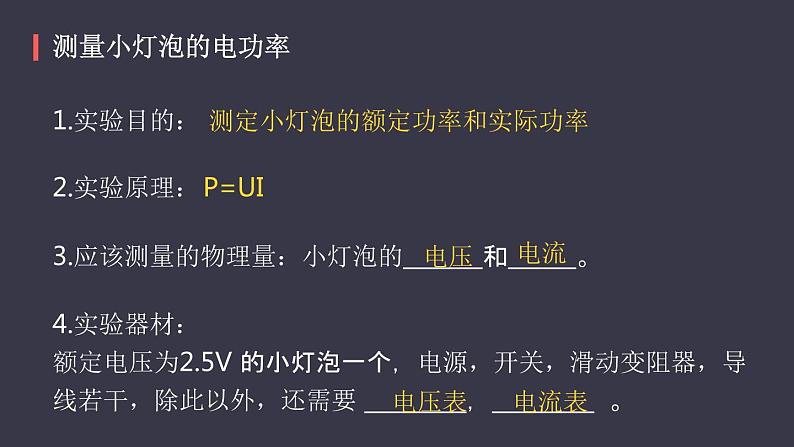

测定小灯泡的额定功率和实际功率
3.应该测量的物理量：小灯泡的_______和______。
4.实验器材： 额定电压为2.5V 的小灯泡一个，电源，开关，滑动变阻器，导线若干，除此以外，还需要 _________，_________ 。

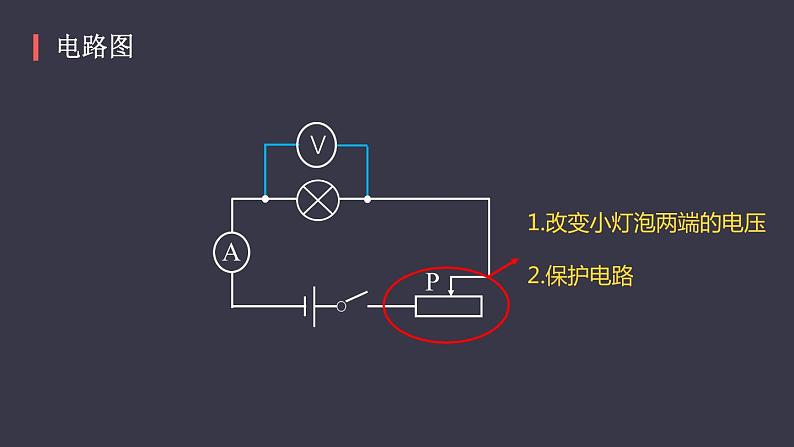

1.改变小灯泡两端的电压2.保护电路

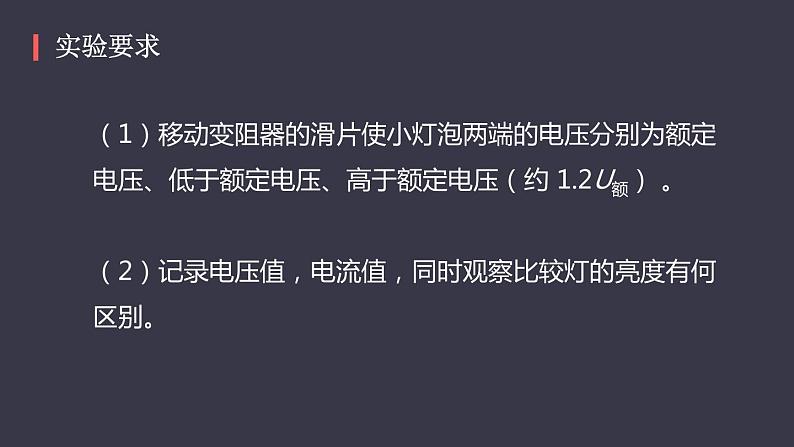

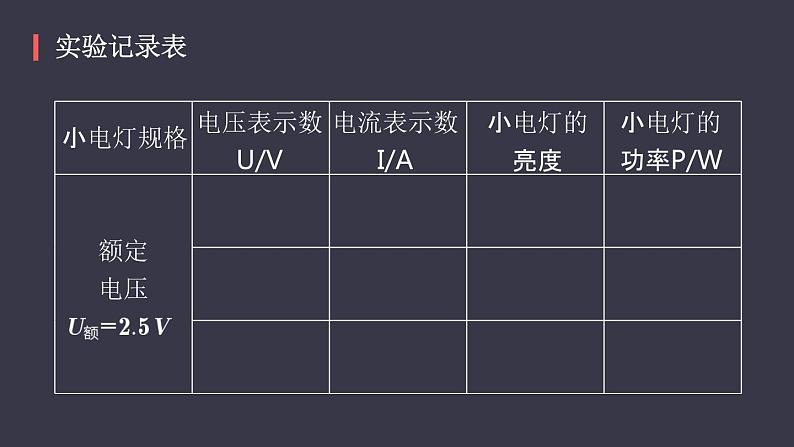

（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
2、闭合开关，调节滑片，使电压表的示数达到2.5V，记下电流表的示数及灯泡亮度；
3、调节滑片使电压表的示数小于2.5V（可调到2V），记下电流表的示数及灯泡亮度。
4、调节滑片使电压表的示数略大于2.5V（最大只能调到3V），记下电流表的示数及灯泡亮度；
1、根据电路图连接电路
(3)滑动变阻器连接时要 ，闭合开关前，滑动变阻器应调到 。
(2) 小灯泡的额定电压为2.5V，电阻约8Ω，则电压表、电流表应选择的量程分别是_________、___________.连接电表时还要注意电流要 。
(1)连接电路时开关应______，
当U实 = U额时，P实 P额，灯正常发光；
当U实 ＜ U额时，P实 P额，比正常发光 ；
当U实 ＞ U额时，P实 P额，比正常发光 ；可能被 。
（4）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越_______ 。
（5）小灯泡的亮度由小灯泡的___________决定，实际功率越大，小灯泡越_______。
一位同学,连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障:
电流表电压表的位置接反了
另一位同学在连接好电路后，闭合开关，发现小灯泡特别亮，这说明他在闭合开关前:
没有将滑动变阻器的滑片放在最大阻值处
某同学在连接滑动变阻器粗心出错，闭合开关后，移动变阻器的滑片时不能改变灯泡的亮度，请你根据以下情况来判断该同学的连接过程中分别出现了何种错误？
答：滑动变阻器的接线柱都接在上边了。
答：滑动变阻器的接线柱都接在下边了。
（2）小灯泡始终都暗时，原因：
（1）小灯泡始终都很亮时，原因：
某同学在实验时得到如下表格，该实验现象和数据记录都正确，你能指出他设计的表格的错误吗?为什么错呢？
答：不应该设计求平均电功率。
灯泡在不同的电压下功率是不同的，小灯泡的额定功率应是在额定电压下的功率。所以求小灯泡的平均值是没有意义的。
小成连接的实验电路，闭合开关，发现电压表的指针反偏。
电压表的“+”、“-”接线柱接反。
闭合开关，移动滑片，灯泡亮度变化明显，但电流表的指针摆动较小，很难读出电流值。
电流表选用的量程偏大。小灯泡的电流一般小于 0.6A ，所以用 0~0.6A 的量程即可。
某同学连接的实验电路，闭合开关后，发现小灯泡变亮时电流表的示数变大，但是电压表的示数却变小。
说明电压表测量的不是小灯泡的电压；而是滑动变阻器的电压。
在测量小灯泡电功率的实验中，调节滑动变阻器多次测量的目的是？
测量不同电压下，小灯泡的功率
如图是某同学测定2.5V小灯泡的额定功率的电路图 开关闭合前滑片P应该移动到____端，然后接通电路。开关闭合，调节滑动变阻器，当电压表的读数是____伏特时，立即记下电流表的示数，算出小灯泡的额定功率。 该同学在三次测量中所记录的数据如下表，试分析表中数据求出小灯泡的额定功率为________。
该实验多次测量的目的是__________________________。
测量不同电压下的电功率
在测量额定电压为“3.8V”的小灯泡的额定功率的实验中，电源电压为6V；小灯泡的功率不超过1.5W，则关于电压表和电流表的量程选择正确的是（    ） A、0~3V         0~0.6A B、0~15V       0~0.6A C、0~15V       0~3A D、0~3V         0~3A
电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则（　　）
D、甲灯的实际功率一定比乙灯大。
C、通过甲灯的电流一定比乙灯大。
B、甲灯两端的电压一定比乙灯大。
A、甲灯灯丝的电阻一定比乙灯大。
标有“36伏 25瓦”，“110伏 25瓦”，“220伏 25瓦”字样的三个灯泡，若在各自额定电压下工作，则（     ）
C、“36伏 25瓦”的灯泡最亮
B、“110伏 25瓦”的灯泡最亮
A、“220伏 25瓦”的灯泡最亮
U实 = U额时， P实 =P额
1、测量方法：______法
总结:测量小灯泡的电功率
2、 实验原理： ______
3、滑动变阻器的作用： _________ ； ____________________
4、多次实验的目的： _______________________________
