初中物理人教版九年级全册第3节 电阻习题课件ppt

这是一份初中物理人教版九年级全册第3节 电阻习题课件ppt，共10页。PPT课件主要包含了实验目的，实验原理，实验器材，电路图，实物图，实验记录表格，习题1伏安法测电阻，I0R0I，习题2，U0R0等内容，欢迎下载使用。

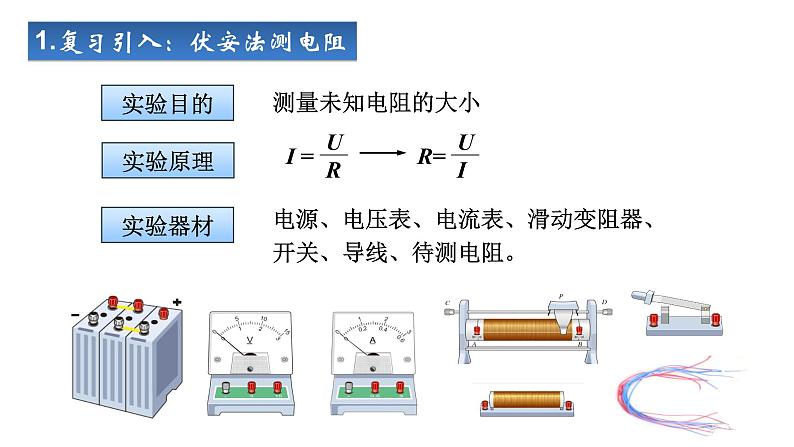

　　　　　　测量未知电阻的大小
　　　　　　电源、电压表、电流表、滑动变阻器、　　　　　　开关、导线、待测电阻。

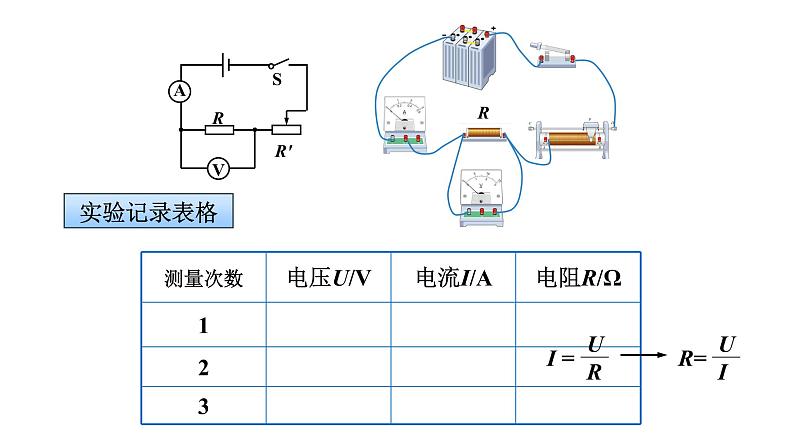

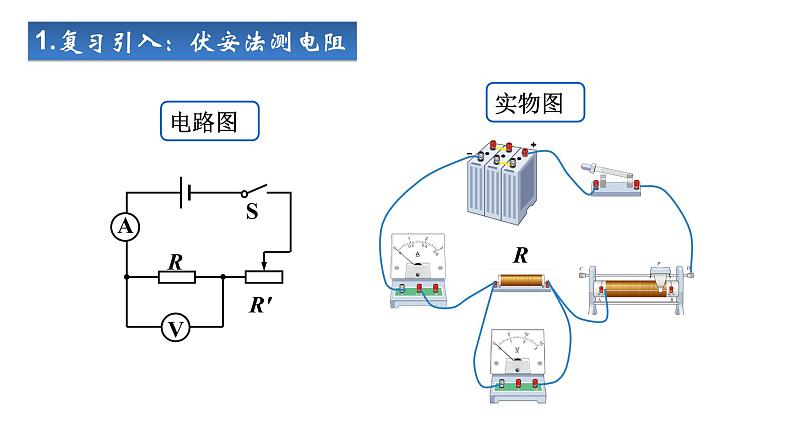

1.复习引入：伏安法测电阻

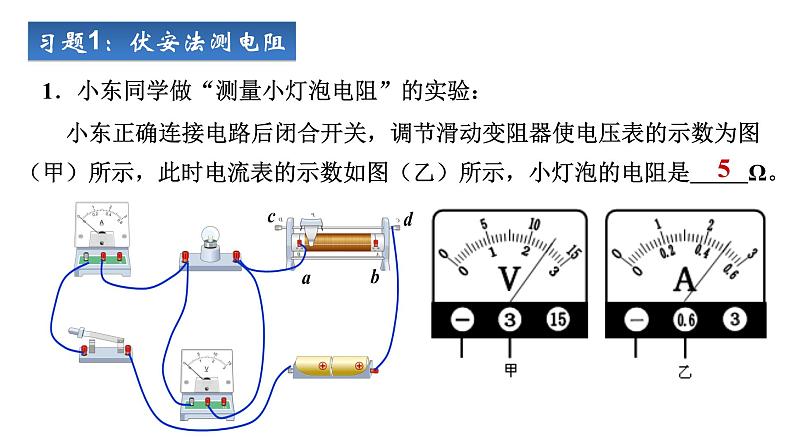

　1．小东同学做“测量小灯泡电阻”的实验： 小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是 Ω。
2.电阻的特殊测量——无电压表（仅有电流表+已知电阻R0或已知最大阻值滑动变阻器）
∵待测电阻R与定值电阻R0并联
∴U =UR0=I0R0
R = =
（2021·山东枣庄市·九年级二模）如图所示，小明进行“伏安法测量电阻”的实验：……
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：①当开关S1闭合、S2断开时，电流表读数为I1；②当______时，电流表读数为I2；③待测电阻Rx=______。（用已知和测出的物理量符号表示）
∵待测电阻R与定值电阻R0串联
∴ I = I0 =
3.电阻的特殊测量——无电流表（仅有电压表+已知电阻R0或已知最大阻值滑动变阻器）
R = = =
（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：①闭合开关S1和S2，电压表的示数为U1；②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ______；由此可得Rx的阻值为 ______（以上两空均用字母U1、U2、R0表示）。
（2021·湖南湘潭市·中考真题）科技小组…测量定值电阻的阻值。
