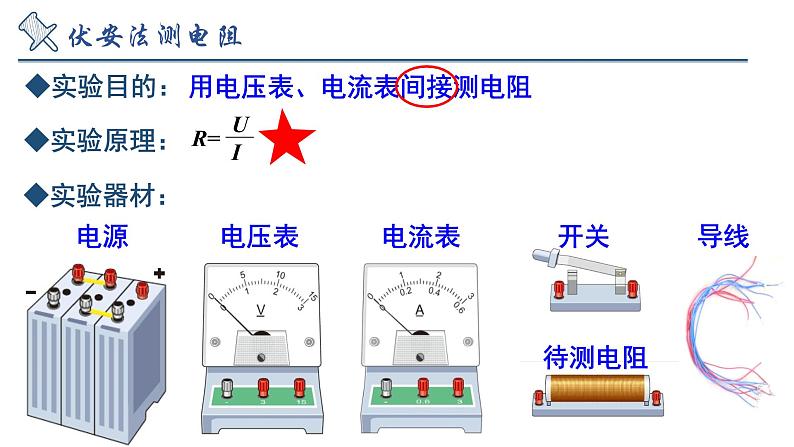

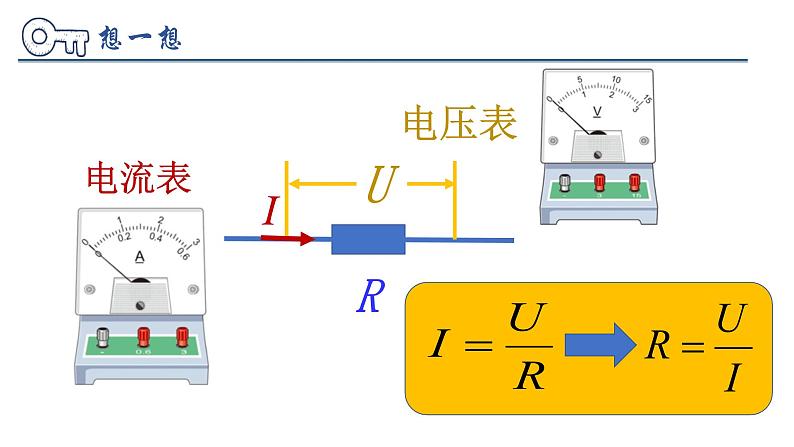

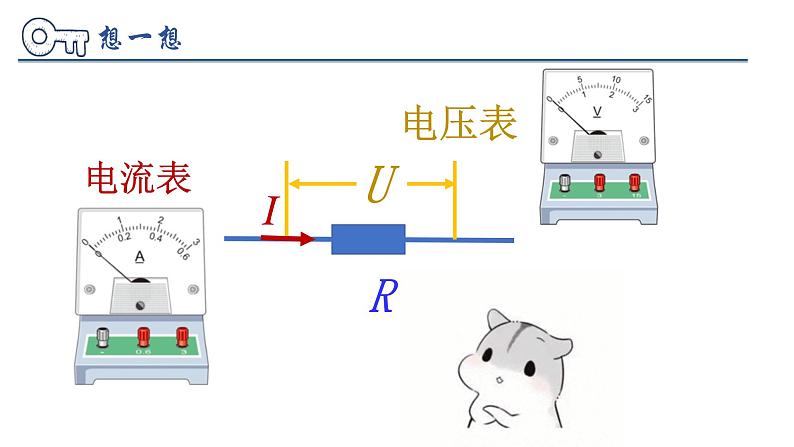

用电压表、电流表间接测电阻

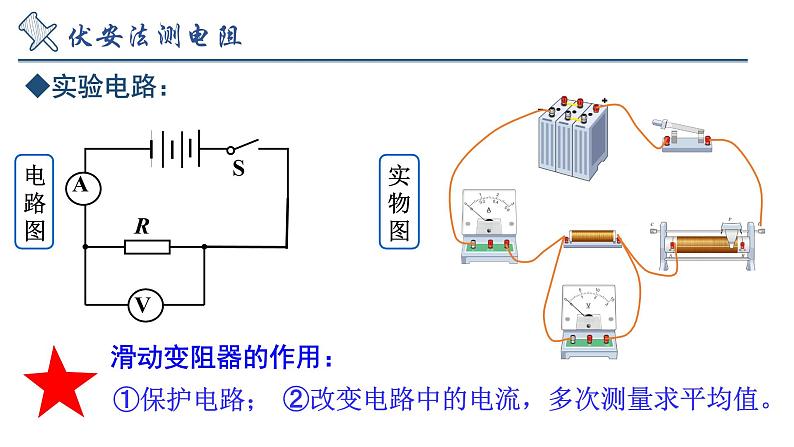

②改变电路中的电流，多次测量求平均值。

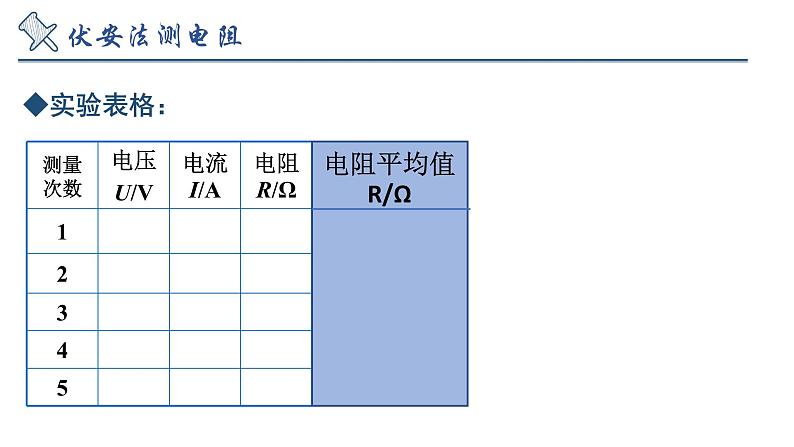

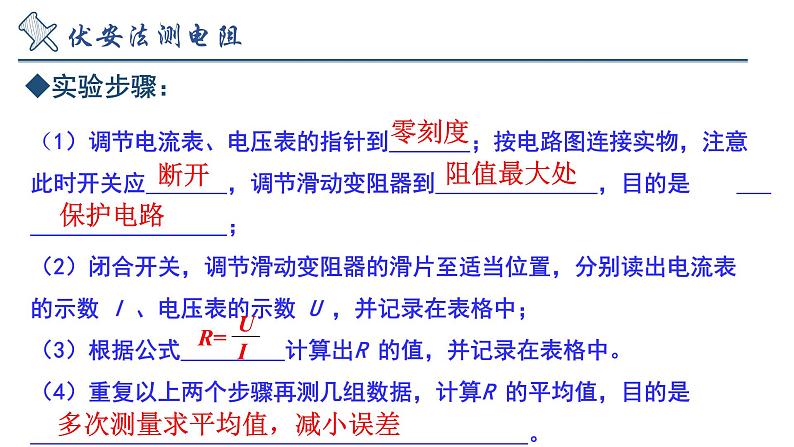

（1）调节电流表、电压表的指针到 ；按电路图连接实物，注意此时开关应 ，调节滑动变阻器到 ，目的是 ；（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I 、电压表的示数 U ，并记录在表格中；（3）根据公式 计算出R 的值，并记录在表格中。 （4）重复以上两个步骤再测几组数据，计算R 的平均值，目的是 。
多次测量求平均值，减小误差
定值电阻通过的电流和两端的电压成正比。
（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能 选填“A”或“B”）； A.电流表没调零 B.电流表正负接线柱接反了（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示为 A，则R的阻值是 Ω；（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成 。
灯泡的电阻随着温度的升高而增大。
2.在用“伏安法测电阻”的实验中，两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出它们的U-I图象分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（　　）
A.由甲图可知，定值电阻的阻值为1Ω B.由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变 C.由乙图可知，小灯泡的电阻跟灯丝的温度有关 D.为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
3.用如图甲所示电路测量额定电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的I-U图象如图乙所示。（1）为保证实验顺利进行，应选用滑动变阻器 。 A.“10Ω 0.5A” B.“50Ω 0.3A” C.“100Ω 0.2A”（2）用笔画线代替导线，将图甲所示电路补充完整。（3）电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡 （选填“短路”或“断路”）。
（4）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑片向 （选填“左”或“右”）移动。（5）由图象可知，小灯泡正常发光时的电阻为 Ω。
探究灯泡电阻与温度的关系，寻找普遍规律
