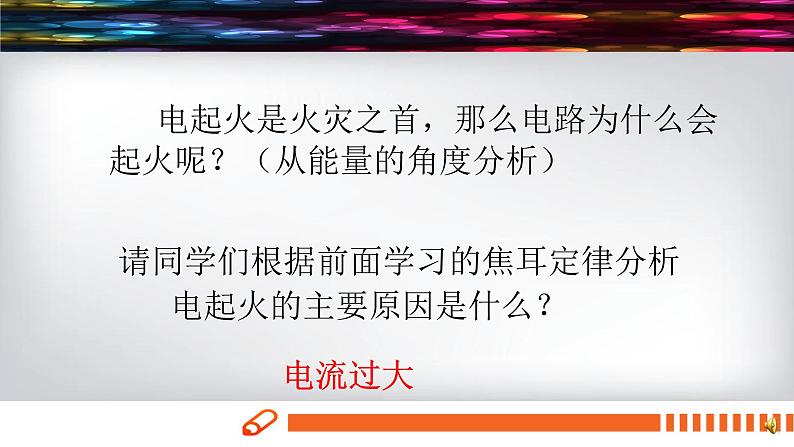

电起火是火灾之首，那么电路为什么会起火呢？（从能量的角度分析）
请同学们根据前面学习的焦耳定律分析 电起火的主要原因是什么？

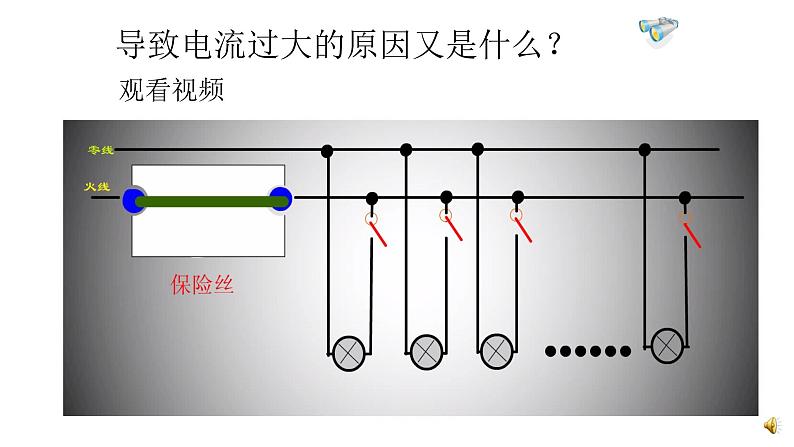

导致电流过大的原因又是什么？
分析情形1：为什么比较多的用电器接通后，保险丝被熔断呢？
　　家庭电路中的电压是一定的，U = 220 V， 根据P =UI，可以得到I=P/U　　　　所以 用电器总电功率P 越大，电路中的电流 I 就越大。
　　1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
　　2．用电器的总功率过大是家庭电路中电流过大的原因之一。

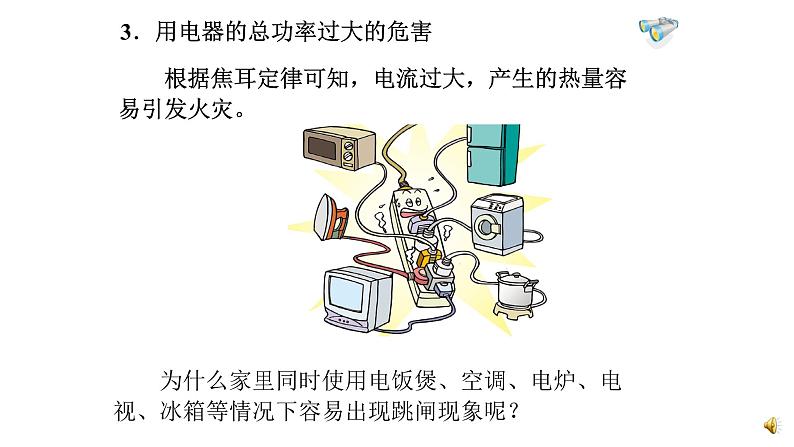

3．用电器的总功率过大的危害
　　根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
　　为什么家里同时使用电饭煲、空调、电炉、电视、冰箱等情况下容易出现跳闸现象呢？
4.家庭电路中的允许最大功率怎么知道呢？
根据P=UI=220Vˣ20A =4400W
　　1．炎炎夏日即将来临，明明家新购置了一台1 kW的空调。已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样。请你通过计算说明：　　（1）使用这台空调时，通过它的电流是多少？　　（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
解　（1）空调接入家庭电路使用，电压为220 V。
I=I1 +I2=4.55 A+4.64 A=9.19 A
P =P1+P2=1 000 W +1 020 W=2 020 W
②计算同时使用所有用电器时的总电流是否超过10 A。
①计算用电器的总功率是否超过电能表允许使用的 最大功率
P0=UI0=220 V×10 A=2 200 W
　　没有超过最大允许电流10A，可以安装。
　　没有超过最大功率2200W，可以安装。
导致电流过大的原因还有什么？
分析实验2：为什么短路后，保险丝被熔断呢？
　　短路是家庭电路中电流过大的另一个原因。
短路是指电流不经过用电器，电源的两极直接经导线接通
由于导线的电阻很小，由欧姆定律I=U/R可知电流很大，产生大量的热，易引起火灾
　　你知道形成家庭电路中短路的原因是什么吗？
　　家庭电路中短路很容易造成火灾。电路要注意检修。
　　由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
三、怎样防止电流过大呢
　　1.你知道保险丝是如何起到“保险”作用的吗？
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
　　 材料：铅锑合金　　　　 保险丝的电阻比较大，熔点比较低
　　 观察保险盒和闸刀开关上的保险丝。
　　2. 保险丝的材料有什么特点呢？
　　3．保险丝应串联在电路中
　　注意：不能用铁丝或铜丝作保险丝 。
　　4．新型保险装置：空气开关
　　家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功 率过大。
　　保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
1．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是( )(1)电路中增加大功率的用电器；(2)插座中的两个线头相碰；(3)开关中的两个线头相碰；(4)户外输电线绝缘皮破损。 A．(1)和(2) B．(2)和(3) C．(1)和(3) D．(2)和(4)
　　2．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下：　　（1）该电能表允许安装用电器的最大功率应是 多少？　　（2）他家已经安装了500 W洗衣机、200 W电 视机、100 W电冰箱各1台，以及19 W节能灯6只， 他还能再安装一台功率为1 200 W的空调吗？
参考答案：（1）2200W（2）可以
