物理九年级全册第十八章 电功率第3节 测量小灯泡的电功率课前预习ppt课件

这是一份物理九年级全册第十八章 电功率第3节 测量小灯泡的电功率课前预习ppt课件，共23页。PPT课件主要包含了本节课学习目标，标志物，定值电阻，等效替代等内容，欢迎下载使用。

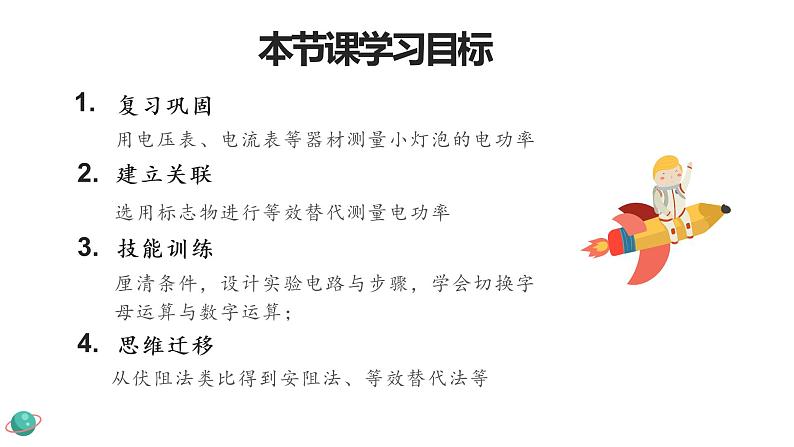

用电压表、电流表等器材测量小灯泡的电功率
选用标志物进行等效替代测量电功率
厘清条件，设计实验电路与步骤，学会切换字母运算与数字运算；
从伏阻法类比得到安阻法、等效替代法等

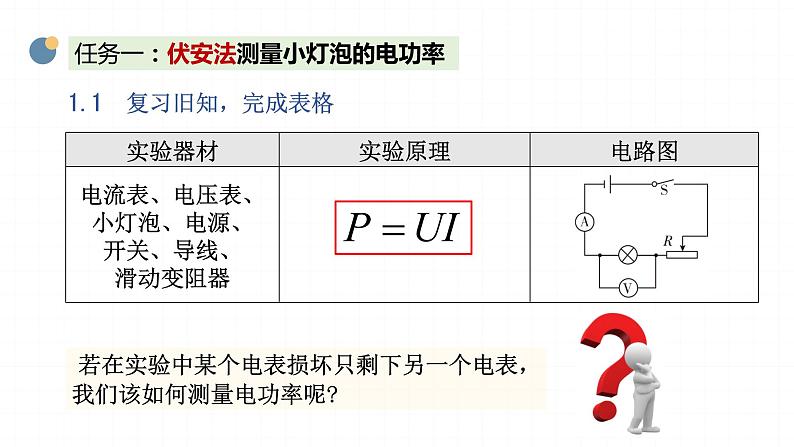

任务一：伏安法测量小灯泡的电功率
1.1 复习旧知，完成表格

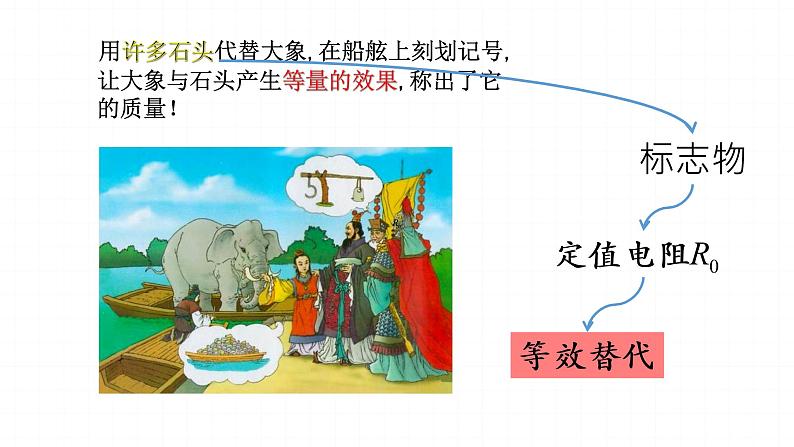

用许多石头代替大象,在船舷上刻划记号,让大象与石头产生等量的效果,称出了它的质量！

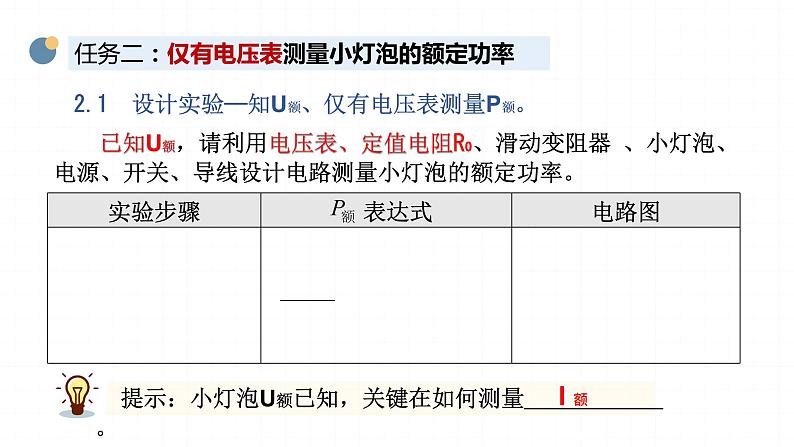

2.1 设计实验——知U额、仅有电压表测量P额。
提示：小灯泡U额已知，关键在如何测量 。
任务二：仅有电压表测量小灯泡的额定功率
已知U额，请利用电压表、定值电阻R0、滑动变阻器 、小灯泡、电源、开关、导线设计电路测量小灯泡的额定功率。
任务二：仅有电压表测量小灯泡的额定电功率
怎样利用电压表和 R0 测小灯泡额定电流？
根据欧姆定律 , 可见电压表和标志物 R0 组合此时成了一个等效电流表。
将等效电流表与小灯泡串联可测出电流。

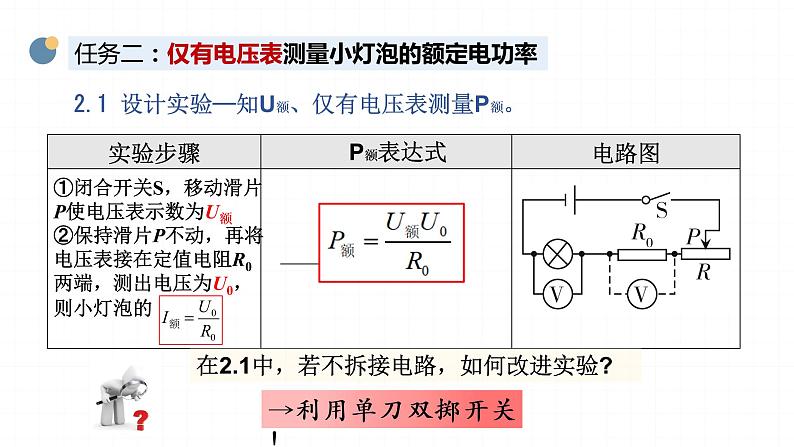

2.1 设计实验——知U额、仅有电压表测量P额。
①闭合开关S，移动滑片P使电压表示数为U额②保持滑片P不动，再将电压表接在定值电阻R0两端，测出电压为U0，则小灯泡的
在2.1中，若不拆接电路，如何改进实验?

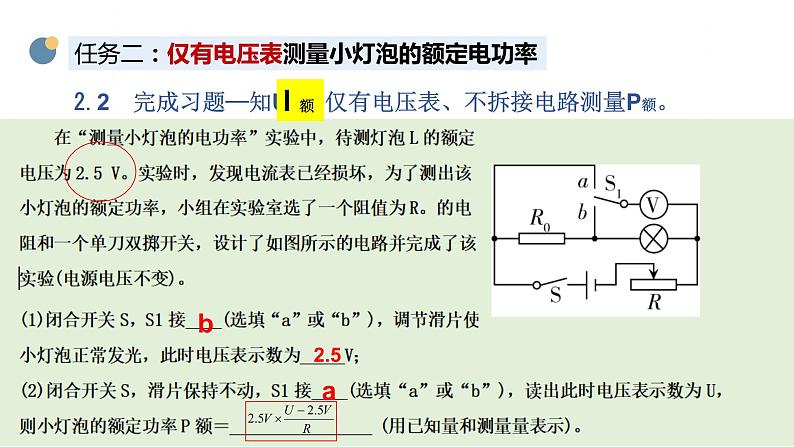

2.2 完成习题——知U额、仅有电压表、不拆接电路测量P额。
2.2 改进实验——知U额、、仅有电压表、不拆接电路测量P额。
2.4 举一反三：课后习题——知U额、仅有电压表、利用两个滑动变阻器测量P额
保持R不动，调节R0滑片到最右端
3.1 设计实验——知U额、仅有电流表测量P额
提示：小灯泡的U额已知，如何在保证小灯泡正常工作的前提下测量 ？
任务三：仅有电流表测量小灯泡的额定电功率
已知U额，请利用电流表（两只）、定值电阻 R0 滑动变阻器 、小灯泡、电源、开关、导线设计电路测量小灯泡的额定功率。
3.1 设计实验——知U额、仅有电流表测量P额。
怎样利用电流表和 R0 来测小灯泡电压？
根据欧姆定律 ，可见电流表和标志物R。组合就成了一个等效电压表。
将等效电压表与小灯泡并联可测出电压。
3.1中，若只使用一只电流表，如何改进实验?
3.2 改进实验——知U额、仅有电流表（一只）测量P额
3.3完成习题——知 I 额、仅有电流表（一只）测量P额
4.1设计实验——知 I 额 、仅电压表，用可变电阻等效替代小灯泡测量 P额
任务四：等效替代法测量小灯泡的额定电功率
4.2设计实验——知 U 额 、仅电流表，用可变电阻等效替代小灯泡测量 P额
4.3 拓展再提升：完成习题
根据今天对“标志物”在电功率测量中的应用，尝试将“标志物”替换，复习利用测量天平/量筒/弹簧测力计等进行密度的特殊测量的方法！
知识迁移——“标志物”替换，测密度
