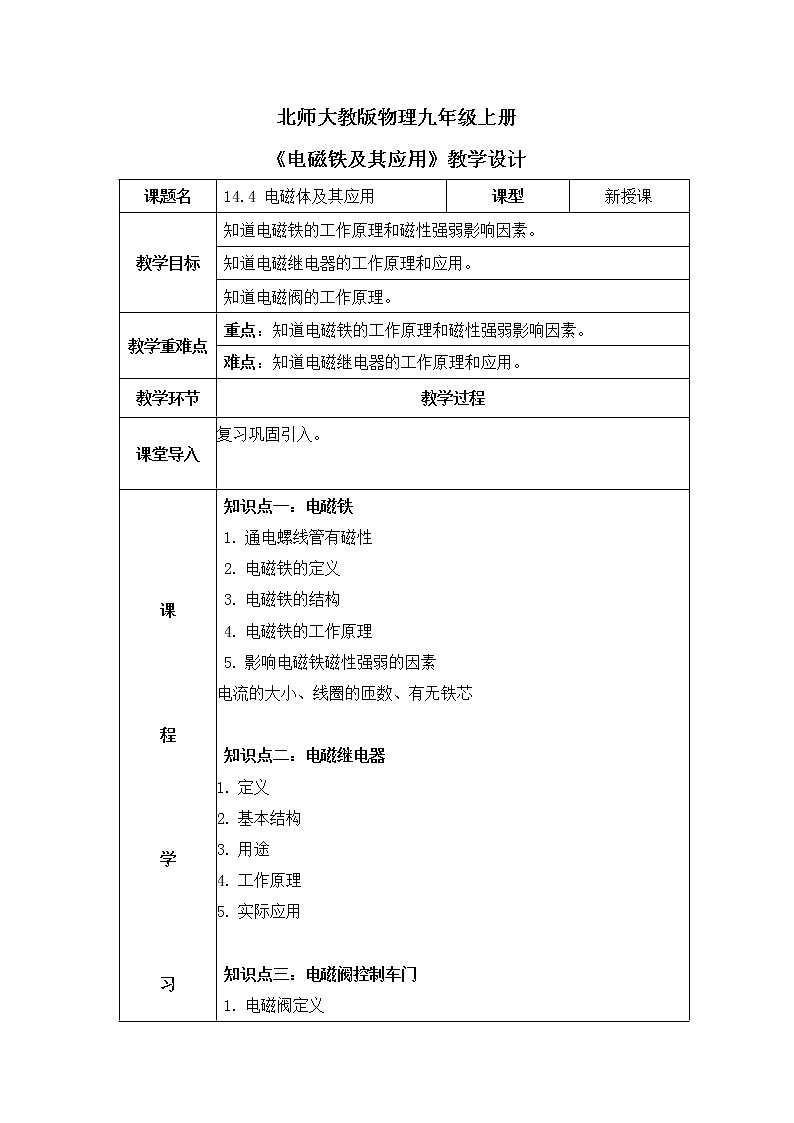

这是一份初中物理北师大版九年级全册四 电磁铁及其应用说课课件ppt，文件包含北师大九上144《电磁铁及其应用》课件pptx、北师大九上144《电磁铁及其应用》教案docx、电磁铁mp4、电铃mp4等4份课件配套教学资源，其中PPT共30页， 欢迎下载使用。

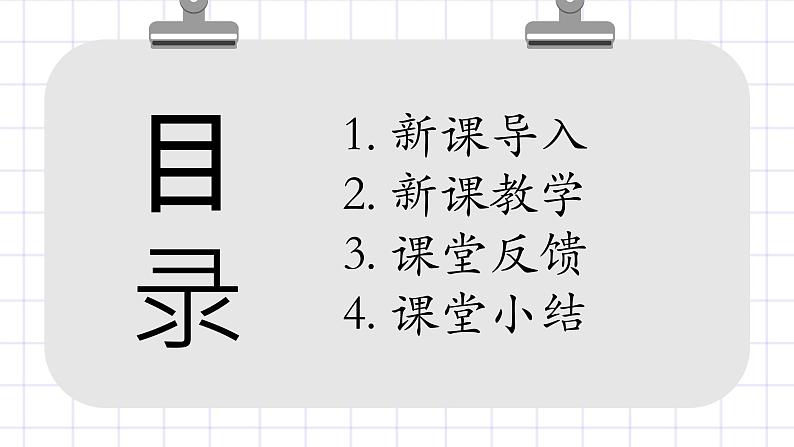

1. 新课导入2. 新课教学3. 课堂反馈4. 课堂小结

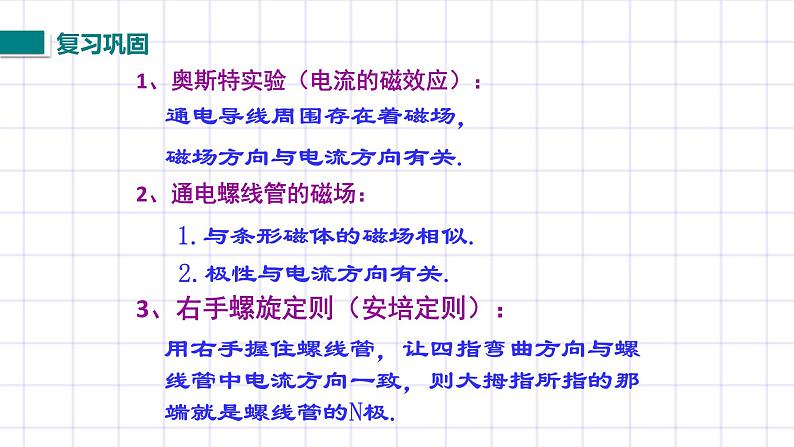

1、奥斯特实验（电流的磁效应）：
通电导线周围存在着磁场，磁场方向与电流方向有关.
2、通电螺线管的磁场：
1.与条形磁体的磁场相似.
2.极性与电流方向有关.
3、右手螺旋定则（安培定则）：
用右手握住螺线管，让四指弯曲方向与螺线管中电流方向一致，则大拇指所指的那端就是螺线管的N极.
说明通电螺线管有磁性。
有一些小钉子被螺线管吸引住。
观察：如图所示，连接电路，将螺线管靠近一堆小钉子。你看到了什么现象？
问题：这种现象说明了什么？

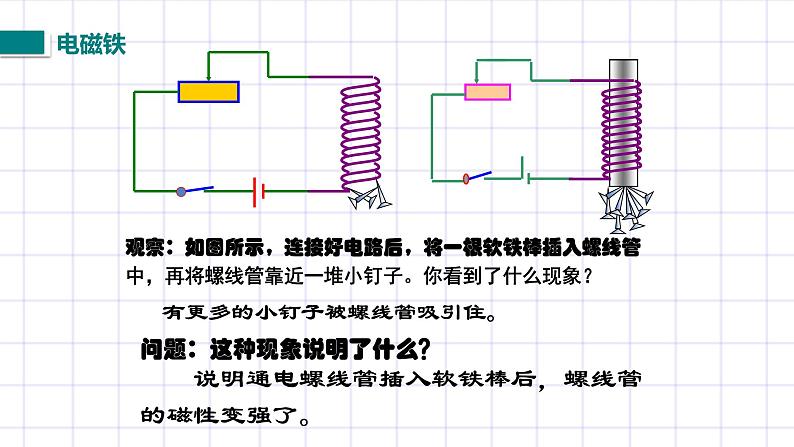

观察：如图所示，连接好电路后，将一根软铁棒插入螺线管中，再将螺线管靠近一堆小钉子。你看到了什么现象？
说明通电螺线管插入软铁棒后，螺线管的磁性变强了。
有更多的小钉子被螺线管吸引住。

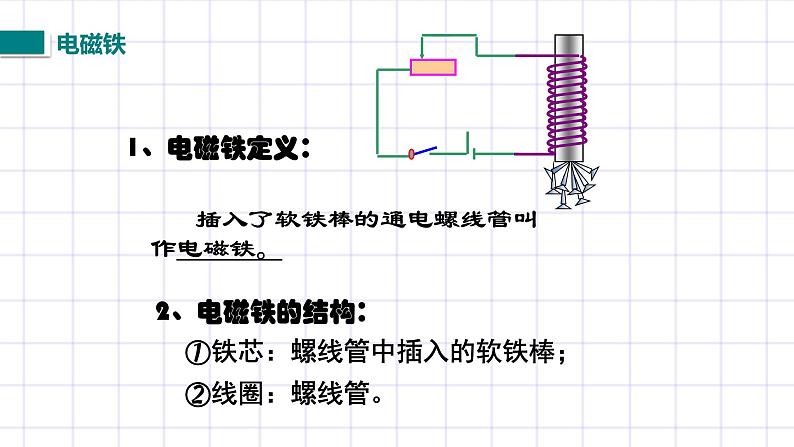

插入了软铁棒的通电螺线管叫作电磁铁。
①铁芯：螺线管中插入的软铁棒；
说明电磁铁的磁性与电流大小有关，切断电流后，电磁铁的磁性消失了。
小钉子立即自螺线管处掉落下来。
观察：如图所示电路中，将开关断开，你看到了什么现象？
3、电磁铁的工作原理：
当线圈中通入电流时，电磁铁就会产生相当强的磁性；切断电流，电磁铁的磁性就消失。
问题：电磁铁的磁性强弱究竟与哪些因素有关呢？
电磁铁的磁性强弱应该与电流的大小、线圈的匝数和有无铁芯有关。
1、问题：影响电磁铁磁性强弱的因素有三个，实验时如何解决这个问题？
设法控制实验条件，分别确定出电磁铁磁性强弱与各个因素之间的关系。
在弹簧测力计下悬挂一根软铁棒，通过比较弹簧测力计的示数大小，判断电磁铁磁性的强弱。
如图所示，连接好实验器材，自右向左移动滑动变阻器的滑片，你发现有什么变化？
③实验探究一：探究磁性与电流大小的关系
现象：电流表示数变大，弹簧测力计示数变大。
　　 通过电磁铁的电流越大，电磁铁的磁性越强。
如图所示，连接好实验器材，在线圈中插入软铁棒，你发现有什么变化？
④实验探究二：探究磁性与铁芯的关系
现象：电流表示数不变，弹簧测力计示数变大。
　　 电磁铁插入铁芯后，磁性增强。
如图所示，连接好实验器材，减少线圈接入电路的匝数，调节变阻器，保持电流表示数不变，你发现有什么变化？
⑤实验探究三：探究磁性与线圈的关系
现象：电流表示数不变，弹簧测力计示数变小。
　　 电磁铁线圈的匝数越多，磁性越强。
　　 通过线圈的电流越大，电磁铁的磁性越强。
　　 电磁铁线圈的匝数越多，电磁铁的磁性越强。
　　 插入铁芯后，电磁铁的磁性增强。
影响电磁铁磁性强弱的因素有：
☆电磁铁在生产和生活中有广泛的应用：
　　 电磁铁、衔铁、弹簧片、触电点、接线端。
电磁继电器是一个由电磁铁控制的自动开关。
可以用低电压和弱电流来控制高电压和强电流。确保人的安全。
①当开关S1闭合时，电磁铁通电产生____，将衔铁______,开关S的触点_____，工作电路中有_____通过，电动机便转动起来。
②当开关S1断开时，电磁铁断电失去____，衔铁被______,开关S的触点_____，工作电路中无_____通过，电动机停止转动。
生产场地如果高压、高温或环境不好，可以把控制电路的开关安装在较远处，实现远距离操作。
　　 空心阀体、滑阀、两块衔铁、两个电磁线圈、接线端、4根管路。
电磁阀是一种电磁控制流体的自动化工业设备。
通过控制电流的通断来控制机械运动。
①当开关S接通_______时，使图中_____的线圈通电，就把_______的衔铁吸入线圈中，横杆将阀体中的滑阀推到______,此时滑阀下面的空间就与_____管路连通。储气筒中的压缩空气就进入气缸_____，推动活塞_______运动，车门打开。
②当开关S接通_______时，使图中_____的线圈通电，就把_______的衔铁吸入线圈中，横杆将阀体中的滑阀推到______,此时滑阀下面的空间就与_____管路连通。储气筒中的压缩空气就进入气缸_____，推动活塞_______运动，车门关闭。
A. VCD的光碟.
C.　电脑中保存数据的硬盘
D.　摄象机中的录像带
1．很多带磁性的物品在强磁场中易被磁化而不能使用，下列各物品能在强磁场中保存不会损坏的是 （　　）
2.你知道下列用电器中没有用到电磁铁的是　 ( )
3、实验表明，磁体能吸引一元硬币，对这种现象解释正确的是（ ）A、硬币一定是铁做的，因为磁体能吸引铁B、硬币一定是铝做的，因为磁体能吸引铝C、磁体的磁性越强，能吸引的物质种类越多D、硬币中含有磁性材料，磁化后能被吸引4、如图弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数将（ ）A、不变 B、逐渐减小C、先减小再增大D、先增大后减小
5、电话听筒的作用是（ ）A、将声音转化为变化的电流B、使电流直接转换为声音C、使碳粒电阻忽大忽小，从而在电路中产生变化的电流D、使铁片随线圈的磁性变化而振动，发出声音6、通电螺线管的N极和S极决定于（ ）A、线圈匝数的多少 B、线圈中的电流强弱C、线圈中有无铁芯 D、螺线管的绕线方法与线圈中的电流方向7、为了增强通电螺线管的磁性，下列措施哪个是无效的（ ）A、增大它两端的电压 B、增加螺线管的匝数C、在线圈中插入铁芯 D、改变电流方向
8、如图所示，要使电磁铁磁性最强，正确的接法是 （ ）
A、S1接1，S2接3
D、S1接2，S2接3
C、S1接2，S2接4
B、S1接1，S2接4
工作原理：电流的磁效应
构造：电磁铁、衔铁、弹簧、触点
