07简单机械及机械效率-山东省济南市五年（2018-2021）中考物理真题分类汇编

这是一份07简单机械及机械效率-山东省济南市五年（2018-2021）中考物理真题分类汇编，共6页。试卷主要包含了单选题，多选题，填空题，作图题等内容，欢迎下载使用。

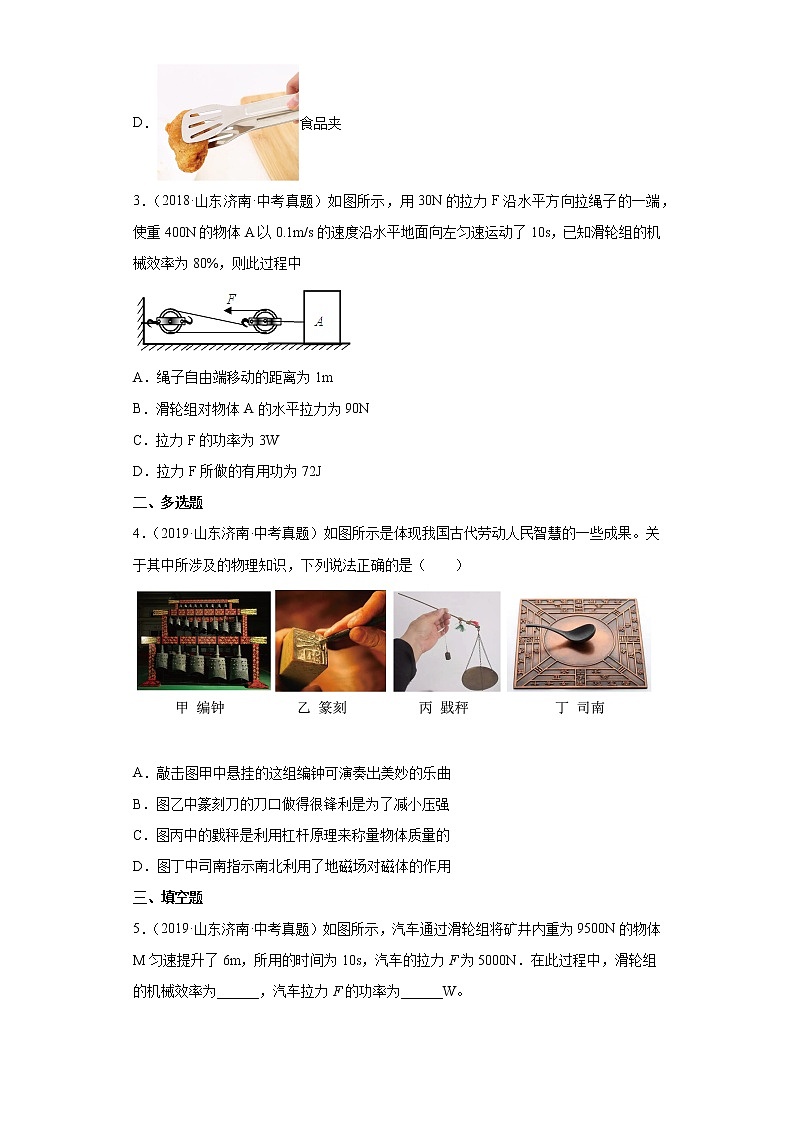

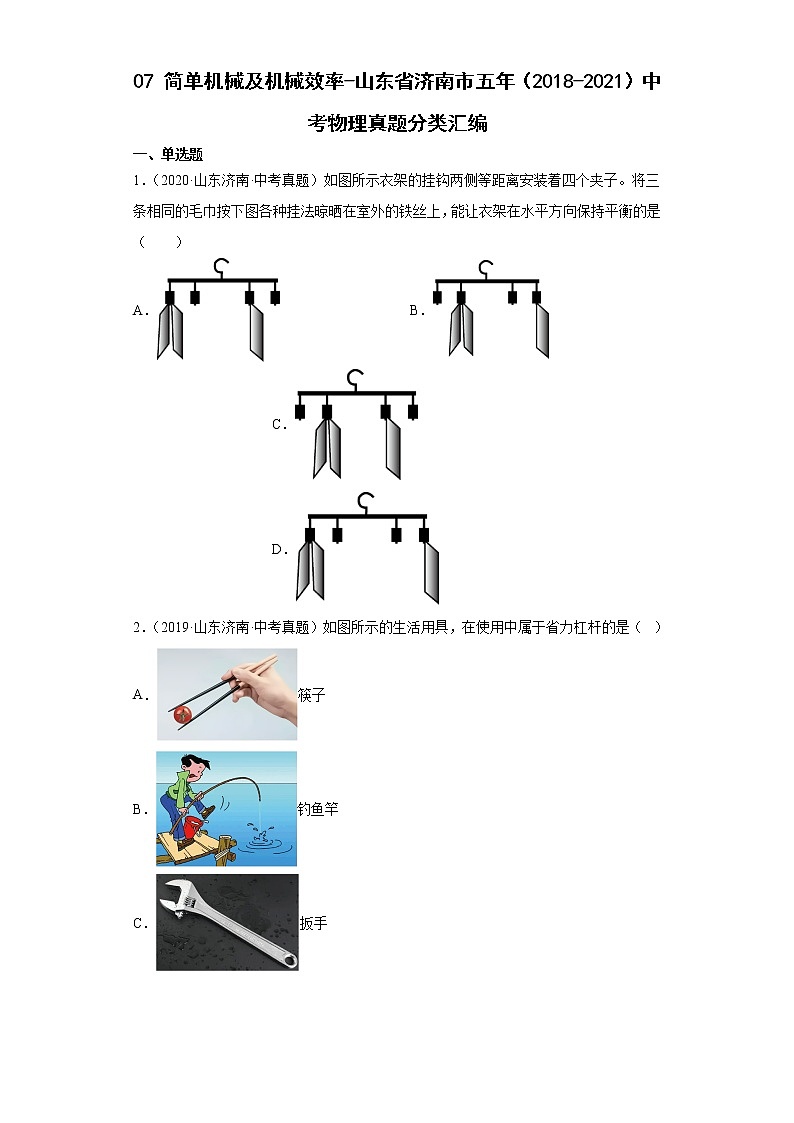

07 简单机械及机械效率-山东省济南市五年（2018-2021）中考物理真题分类汇编一、单选题1．（2020·山东济南·中考真题）如图所示衣架的挂钩两侧等距离安装着四个夹子。将三条相同的毛巾按下图各种挂法晾晒在室外的铁丝上，能让衣架在水平方向保持平衡的是（　　）A． B． C． D．2．（2019·山东济南·中考真题）如图所示的生活用具，在使用中属于省力杠杆的是（   ）A．筷子B．钓鱼竿C．扳手D．食品夹3．（2018·山东济南·中考真题）如图所示，用30N的拉力F沿水平方向拉绳子的一端，使重400N的物体A以0.1m/s的速度沿水平地面向左匀速运动了10s，已知滑轮组的机械效率为80%，则此过程中A．绳子自由端移动的距离为1mB．滑轮组对物体A的水平拉力为90NC．拉力F的功率为3WD．拉力F所做的有用功为72J二、多选题4．（2019·山东济南·中考真题）如图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知识，下列说法正确的是（　　） A．敲击图甲中悬挂的这组编钟可演奏出美妙的乐曲B．图乙中篆刻刀的刀口做得很锋利是为了减小压强C．图丙中的戥秤是利用杠杆原理来称量物体质量的D．图丁中司南指示南北利用了地磁场对磁体的作用三、填空题5．（2019·山东济南·中考真题）如图所示，汽车通过滑轮组将矿井内重为9500N的物体M匀速提升了6m，所用的时间为10s，汽车的拉力F为5000N．在此过程中，滑轮组的机械效率为______，汽车拉力F的功率为______W。四、作图题6．（2018·山东济南·中考真题）右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力F2的示意图．(    )
参考答案：1．B【解析】【详解】据杠杆的平衡条件，利用动力×动力臂=阻力×阻力臂的原理得，夹住两条毛巾的夹子离挂钩较近，而夹住一条毛巾的夹子离挂钩应较远，故ACD不符合题意，B符合题意。故选B。2．C【解析】【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；B．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故B不符合题意；C．扳手在使用过程中，动力臂大于阻力臂，是省力杠杆，故C符合题意；D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。故选C。3．D【解析】【分析】（1）由图可知，连接动滑轮绳子的股数n=3，绳子的自由端移动的速度，利用求绳子自由端移动的距离；（2）滑轮组的机械效率，据此求物体A受到的摩擦力；由于物体A匀速运动，所以滑轮组对物体A的水平拉力等于物体A受到的摩擦力；（3）利用求拉力F做功的功率；（4）拉力所做的有用功，也就是克服物体A与水平面之间的摩擦力做的功．【详解】A、由图可知，连接动滑轮绳子的股数n=3，绳子自由端移动的速度则绳子自由端移动的距离，故A错误；B、由可得，物体A受到的摩擦力，由于物体A匀速运动，所以滑轮组对物体A的水平拉力等于物体A受到的摩擦力，大小为72N，故B错误；C、因为，所以拉力F做功的功率：，故C错误；D、拉力所做的有用功，即克服物体A与水平面之间的摩擦力做的功，故D正确．故选D．【点睛】水平使用滑轮组时注意：有用功等于摩擦力与物体移动的距离的乘积，这是本题的关键、易错点！4．ACD【解析】【详解】A．编钟由一套大小不同的钟组成，通过敲打可以发出音调不同的声音，从而演奏出美妙的乐曲，故A正确；B．篆刻刀的刀口做得很锋利，是在压力一定时，通过减小受力面积来增大压强，故B错误；C．戥秤是一种测量物体质量大小的工具，它利用的是杠杆的平衡条件（杠杆原理），故C正确；D．地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用，故D正确。故选ACD。5．     95%     6000【解析】【详解】(1)由图知绳子承担重物的段数n为2，则绳子自由端移动的距离s=2h=2×6m=12m汽车拉力对滑轮组做的总功W总=Fs=5000N×12m=6×104J拉力做的有用功W有用=Gh=9500N×6m=5.7×104J滑轮组的机械效率(2)汽车拉力的功率6．【解析】【分析】此杠杆支点在O点，支点到动力作用线的距离为动力臂，重物对杠杆的拉力为阻力．【详解】杠杆OBA受到绳子的拉力斜向上，从支点O向动力作用线作垂线段，即为动力臂L1；物体对杠杆的拉力为阻力F2，方向竖直向下，标上字母F2；如图所示：【点睛】作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．
