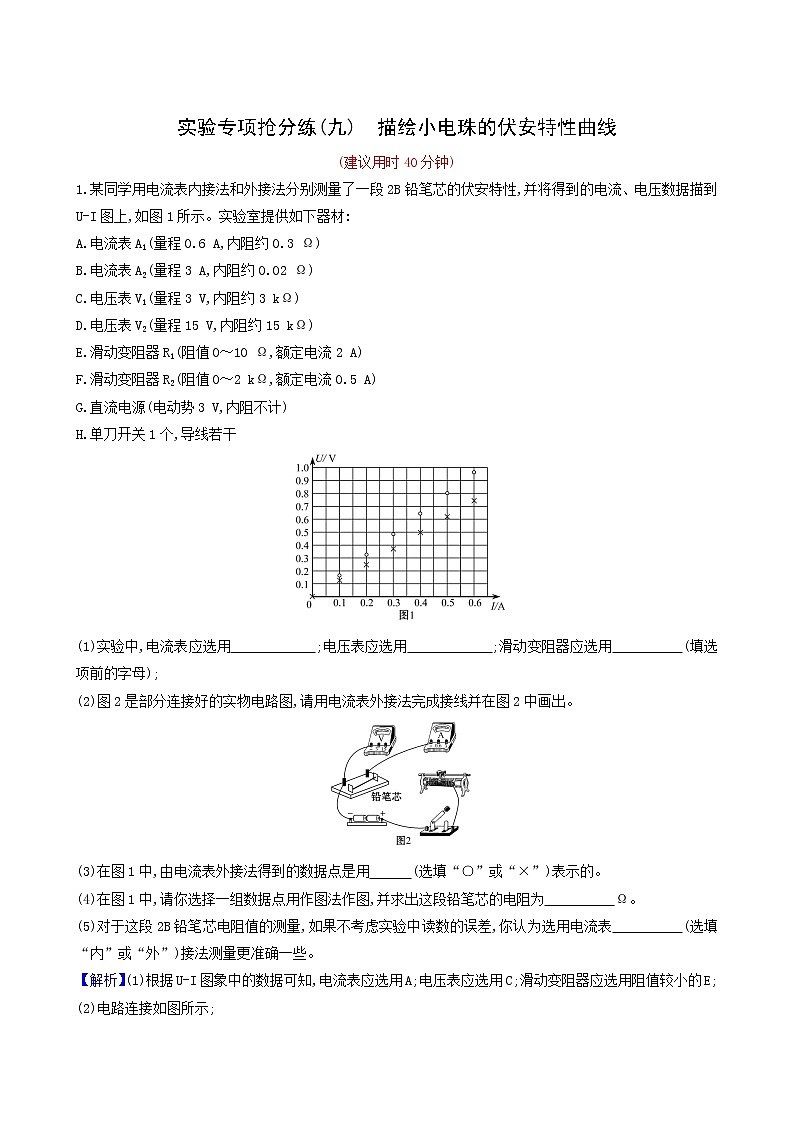

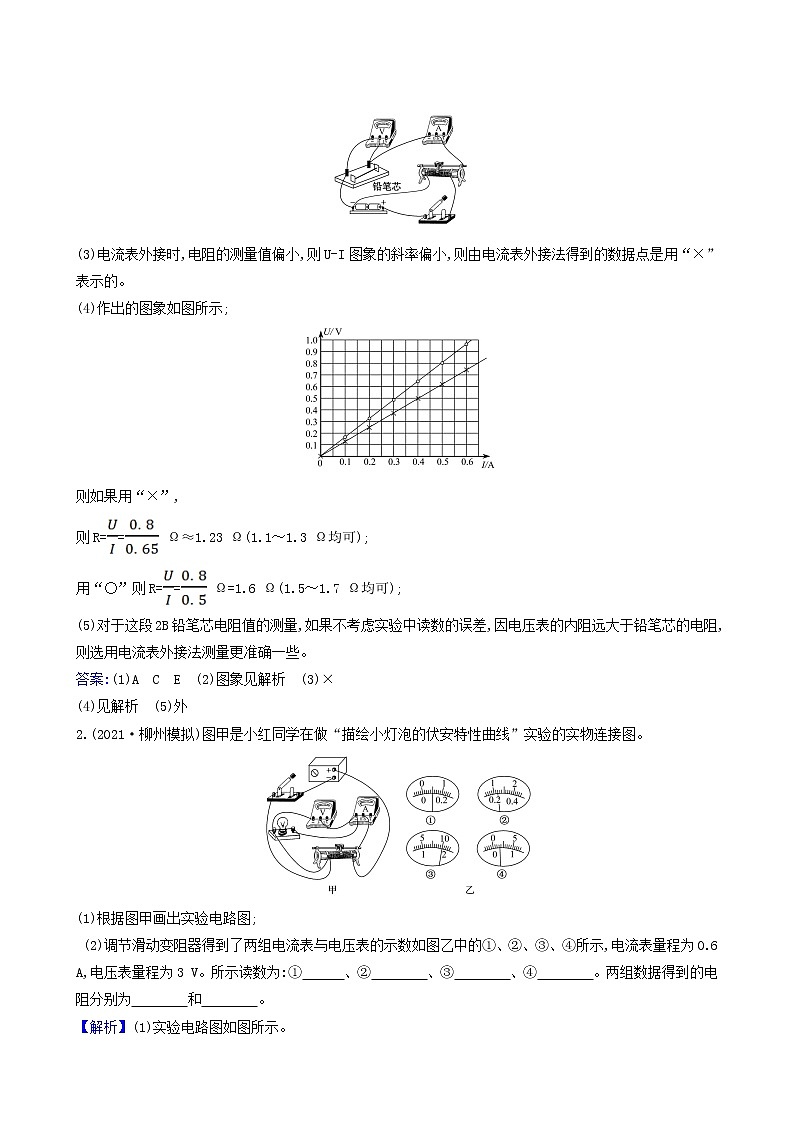

实验专项抢分练(九)　描绘小电珠的伏安特性曲线(建议用时40分钟)1.某同学用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性,并将得到的电流、电压数据描到U-I图上,如图1所示。实验室提供如下器材:A.电流表A1(量程0.6 A,内阻约0.3 Ω)B.电流表A2(量程3 A,内阻约0.02 Ω)C.电压表V1(量程3 V,内阻约3 kΩ)D.电压表V2(量程15 V,内阻约15 kΩ)E.滑动变阻器R1(阻值0～10 Ω,额定电流2 A)F.滑动变阻器R2(阻值0～2 kΩ,额定电流0.5 A)G.直流电源(电动势3 V,内阻不计)H.单刀开关1个,导线若干(1)实验中,电流表应选用　　　　　　;电压表应选用　　　　　　;滑动变阻器应选用　　　　　(填选项前的字母); (2)图2是部分连接好的实物电路图,请用电流表外接法完成接线并在图2中画出。(3)在图1中,由电流表外接法得到的数据点是用　　　(选填“○”或“×”)表示的。 (4)在图1中,请你选择一组数据点用作图法作图,并求出这段铅笔芯的电阻为　　　　　Ω。 (5)对于这段2B铅笔芯电阻值的测量,如果不考虑实验中读数的误差,你认为选用电流表　　　　　(选填“内”或“外”)接法测量更准确一些。 【解析】(1)根据U-I图象中的数据可知,电流表应选用A;电压表应选用C;滑动变阻器应选用阻值较小的E;(2)电路连接如图所示;(3)电流表外接时,电阻的测量值偏小,则U-I图象的斜率偏小,则由电流表外接法得到的数据点是用“×”表示的。(4)作出的图象如图所示;则如果用“×”,则R== Ω≈1.23 Ω(1.1～1.3 Ω均可);用“○”则R== Ω=1.6 Ω(1.5～1.7 Ω均可);(5)对于这段2B铅笔芯电阻值的测量,如果不考虑实验中读数的误差,因电压表的内阻远大于铅笔芯的电阻,则选用电流表外接法测量更准确一些。答案:(1)A　C　E　(2)图象见解析　(3)×(4)见解析　(5)外2.(2021·柳州模拟)图甲是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图。(1)根据图甲画出实验电路图; (2)调节滑动变阻器得到了两组电流表与电压表的示数如图乙中的①、②、③、④所示,电流表量程为0.6 A,电压表量程为3 V。所示读数为:①　　　、②　　　　、③　　　　、④　　　　。两组数据得到的电阻分别为　　　　和　　　　。 【解析】(1)实验电路图如图所示。(2)电流表量程为0.6 A,每一小格代表0.02 A,读数时估读到精度的本位即可;电压表量程为3 V,每一小格代表0.1 V,读数时估读到精度的下一位。读数分别为:①0.10 A、②0.24 A、③2.00 V、④0.27 V。应用R=求电阻时,电流为0.10 A时对应的电压为0.27 V;电流为0.24 A时对应的电压为2.00 V,求得的两组数据对应的电阻分别为2.7 Ω和8.3 Ω。答案:(1)如解析图所示(2)0.10 A　0.24 A　2.00 V　0.27 V2.7(±0.1) Ω　8.3(±0.1) Ω[如填为8.3(±0.1) Ω2.7(±0.1) Ω也行]3. (2021·南宁模拟)小洪同学要探究一废旧日光灯灯丝(如图所示)的伏安特性曲线。(1)小洪同学要完成该实验,为了得到较大范围的数据,滑动变阻器的接法应选择图中的　　　　　(选填“甲”或“乙”)。 经过正确操作并描点作图,最终得到灯丝的伏安特性曲线如图所示。(2)如图1所示,把灯丝与电流表(量程为0.6 A)串联在合适的电源上,此时电流表读数为　　　　　A。 (3)若在图1操作过程中用打火机(图中未画出)的火焰煅烧灯丝,则可结合图1判断电流表指针所处位置可能是图2中的　　　　　(选填“甲”或“乙”)。 【解析】(1)为了得到较大范围的数据,滑动变阻器应采用分压式接法,即应选择甲图。(2)电流表量程为0.6 A,则读数为0.24 A。(3)若在操作过程中用打火机的火焰煅烧灯丝,则灯丝温度升高,电阻变大,电流减小,故电流表指针所处位置可能是乙图。答案:(1)甲　(2)0.24　(3)乙
