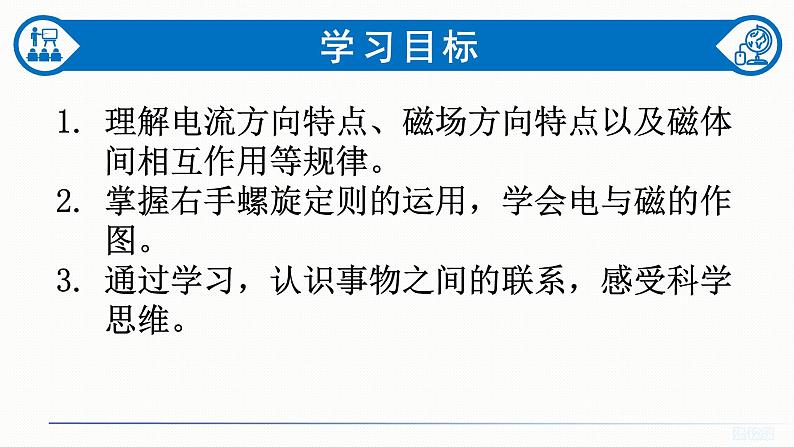

理解电流方向特点、磁场方向特点以及磁体间相互作用等规律。掌握右手螺旋定则的运用，学会电与磁的作图。通过学习，认识事物之间的联系，感受科学思维。

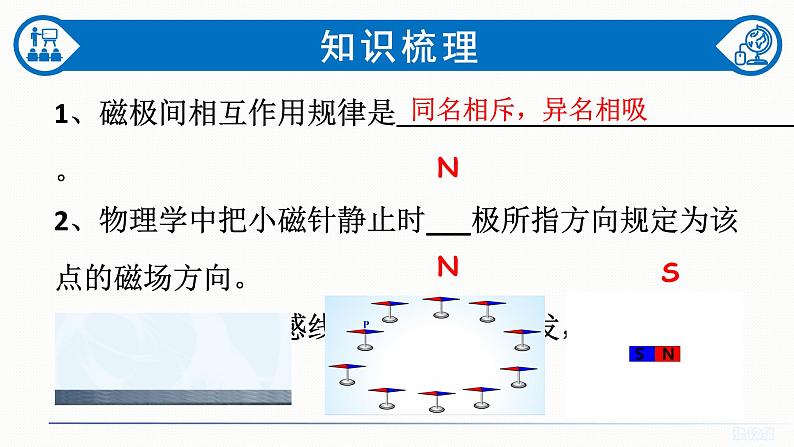

1、磁极间相互作用规律是 。2、物理学中把小磁针静止时___极所指方向规定为该点的磁场方向。3、磁体外部的磁感线都是从___极出发，回到___极。

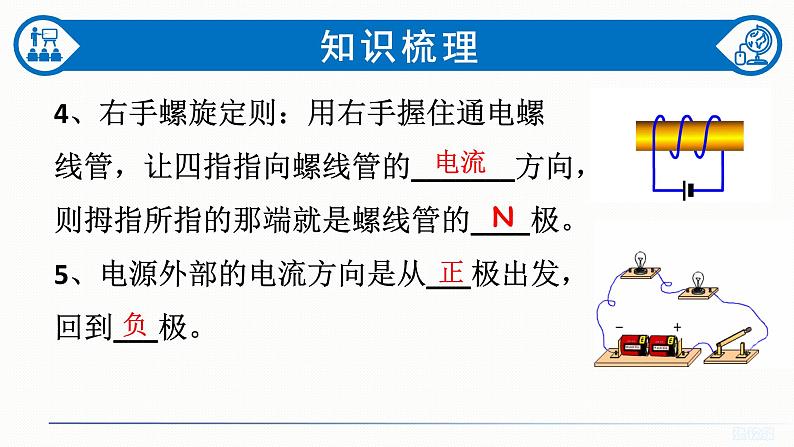

4、右手螺旋定则：用右手握住通电螺线管，让四指指向螺线管的_______方向，则拇指所指的那端就是螺线管的____极。5、电源外部的电流方向是从___极出发，回到___极。

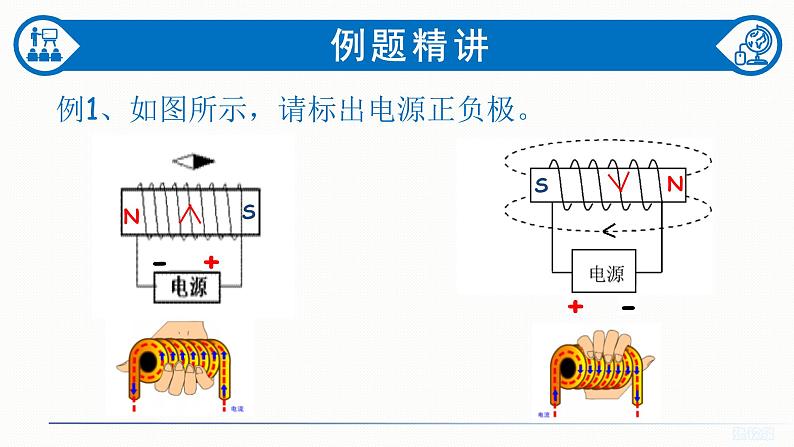

例1、如图所示，请标出电源正负极。

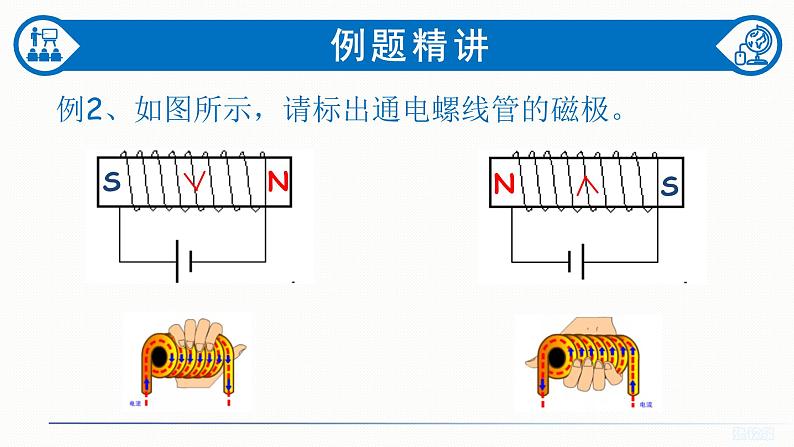

例2、如图所示，请标出通电螺线管的磁极。
例3、A、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。（2）电源右端的极性（用“+”或“﹣”表示）。（3）电磁铁B上方小磁针的N极。

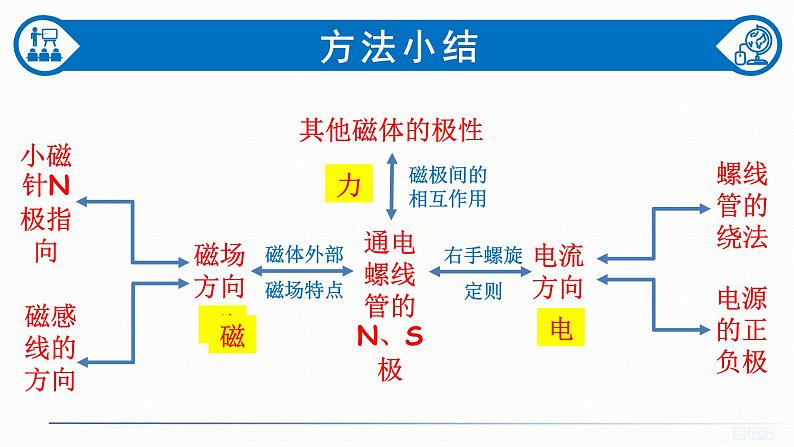

1、如图所示为一个通电螺线管，请根据其两端磁极用箭头分别在A点标出电流的方向和在B点标出磁感线的方向。
考查：磁体外部的特点；右手螺旋定则的运用。
2、闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”极。
3、如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
考查：磁极之间的作用；右手螺旋定则的运用。
4、根据图所示的通电螺线管，标出磁感线方向和小磁针北极。
考查：电源外部的电流特点；右手螺旋定则的运用。
5、请在图中的括号中标出通电螺线管右端磁极的极性。
6、开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。
考查：电源外部的电流特点；磁极之间的作用；右手螺旋定则的运用。
