专题13 电路、电流、电压、电阻 —2022年中考物理真题分项汇编（全国通用）（第1期）

这是一份专题13 电路、电流、电压、电阻 —2022年中考物理真题分项汇编（全国通用）（第1期），文件包含专题13电路电流电压电阻解析版第1期docx、专题13电路电流电压电阻原卷版第1期docx等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

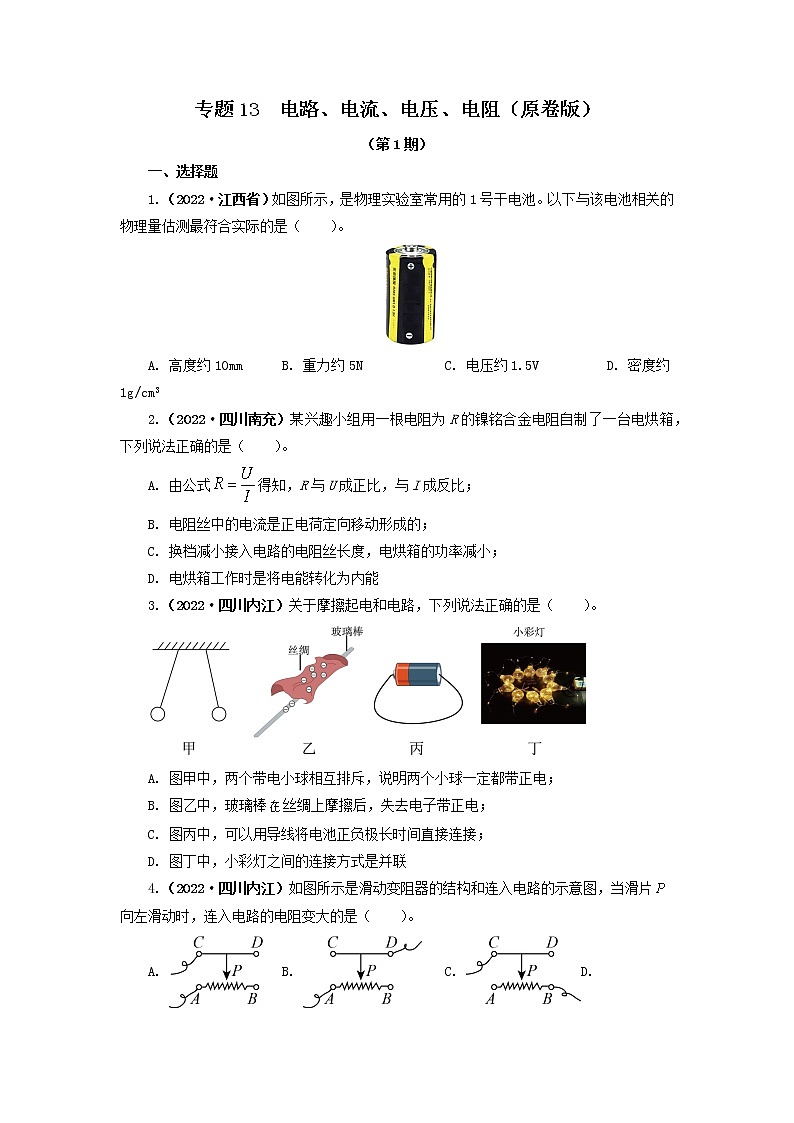

专题13  电路、电流、电压、电阻（原卷版）（第1期）一、选择题1.（2022·江西省）如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（　　）。A. 高度约10mm B. 重力约5N C. 电压约1.5V D. 密度约1g/cm32.（2022·四川南充）某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（　　）。A. 由公式得知，R与U成正比，与I成反比；B. 电阻丝中的电流是正电荷定向移动形成的；C. 换档减小接入电路的电阻丝长度，电烘箱的功率减小；D. 电烘箱工作时是将电能转化为内能3.（2022·四川内江）关于摩擦起电和电路，下列说法正确的是（　　）。A. 图甲中，两个带电小球相互排斥，说明两个小球一定都带正电；B. 图乙中，玻璃棒丝绸上摩擦后，失去电子带正电；C. 图丙中，可以用导线将电池正负极长时间直接连接；D. 图丁中，小彩灯之间的连接方式是并联4.（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片向左滑动时，连入电路的电阻变大的是（　　）。A.  B.  C. D. 5.（2022·四川自贡）小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（　　）。A. 两只灯泡一直都不亮 B. 两只灯泡一直亮C. 两只灯泡开始都亮，后来不亮 D. 两只灯泡开始都亮，后来不亮6.（2022·四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求电路图是（　　）。A. B. C. D. 7.（2022·重庆A）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）。A. B. C. D. 8.（2022·江苏连云港）如图所示，灯泡、串联的电路是（　　）。A. B. C. D. 9.（2022·湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（　　）。A. B. C. D. 10.（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（　　）。A. B. C. D. 11.（2022·山东临沂）《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路，符合要求的是（　　）。A. B. C. D. 11.（2022·山东临沂）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）。A. 电流表A1只测量灯L2的电流 B. 电流表A2的示数比A1的大C. 灯L1被短路时，L2正常发光 D. 仅断开S1只有一个表有示数二、填空题12.（2022·四川遂宁）用丝绸摩擦过玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。13.（2022·云南省）梳过头发的塑料梳子，由于摩擦会带电，摩擦起电的本质是___________（选填“电荷的转移”或“创造了电荷”），将带电的 梳子接触验电器的金属小球后金属箔片张开，金属箔片张开的原因是___________。14.（2022·云南省）如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻___________（选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量___________（选填“较多”或“较少”）。15.（2022·四川自贡）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
