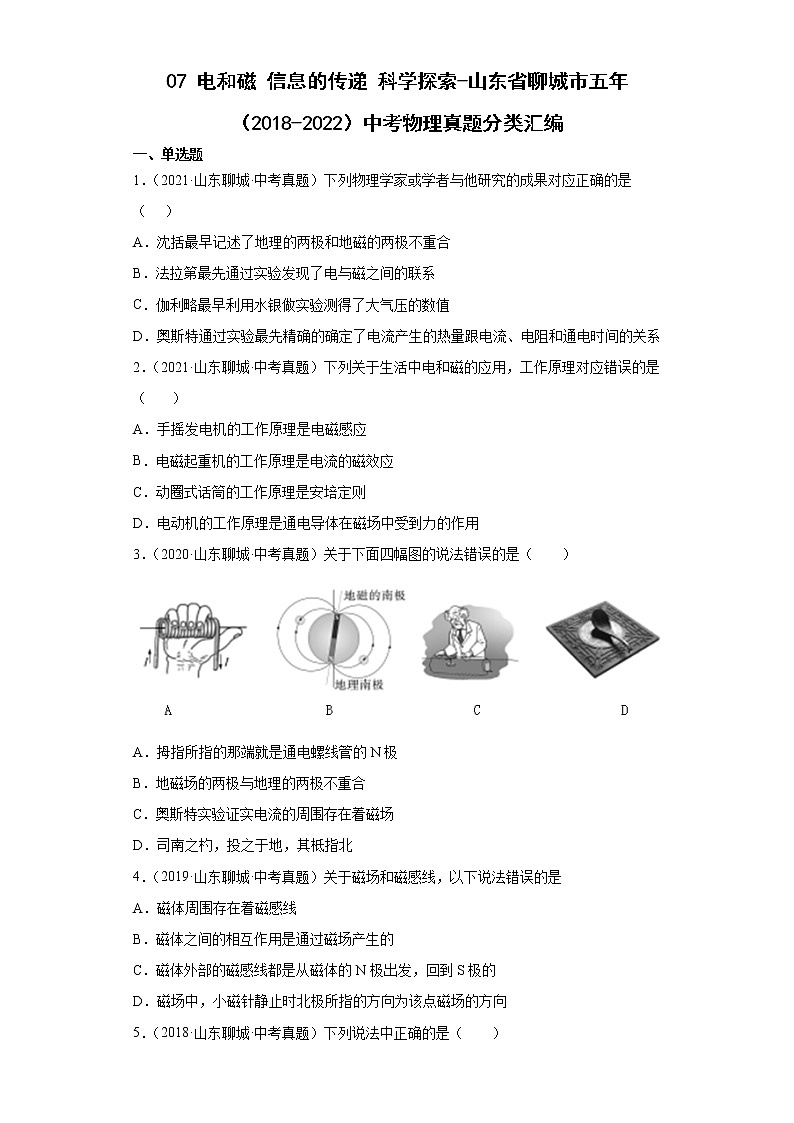

07电和磁信息的传递科学探索-山东省聊城市五年（2018-2022）中考物理真题分类汇编

07 电和磁 信息的传递 科学探索-山东省聊城市五年（2018-2022）中考物理真题分类汇编

一、单选题

1．（2021·山东聊城·中考真题）下列物理学家或学者与他研究的成果对应正确的是（     ）

A．沈括最早记述了地理的两极和地磁的两极不重合

B．法拉第最先通过实验发现了电与磁之间的联系

C．伽利略最早利用水银做实验测得了大气压的数值

D．奥斯特通过实验最先精确的确定了电流产生的热量跟电流、电阻和通电时间的关系

2．（2021·山东聊城·中考真题）下列关于生活中电和磁的应用，工作原理对应错误的是（       ）

A．手摇发电机的工作原理是电磁感应

B．电磁起重机的工作原理是电流的磁效应

C．动圈式话筒的工作原理是安培定则

D．电动机的工作原理是通电导体在磁场中受到力的作用

3．（2020·山东聊城·中考真题）关于下面四幅图的说法错误的是（　　）

A．拇指所指的那端就是通电螺线管的N极

B．地磁场的两极与地理的两极不重合

C．奥斯特实验证实电流的周围存在着磁场

D．司南之杓，投之于地，其柢指北

4．（2019·山东聊城·中考真题）关于磁场和磁感线，以下说法错误的是

A．磁体周围存在着磁感线

B．磁体之间的相互作用是通过磁场产生的

C．磁体外部的磁感线都是从磁体的N极出发，回到S极的

D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向

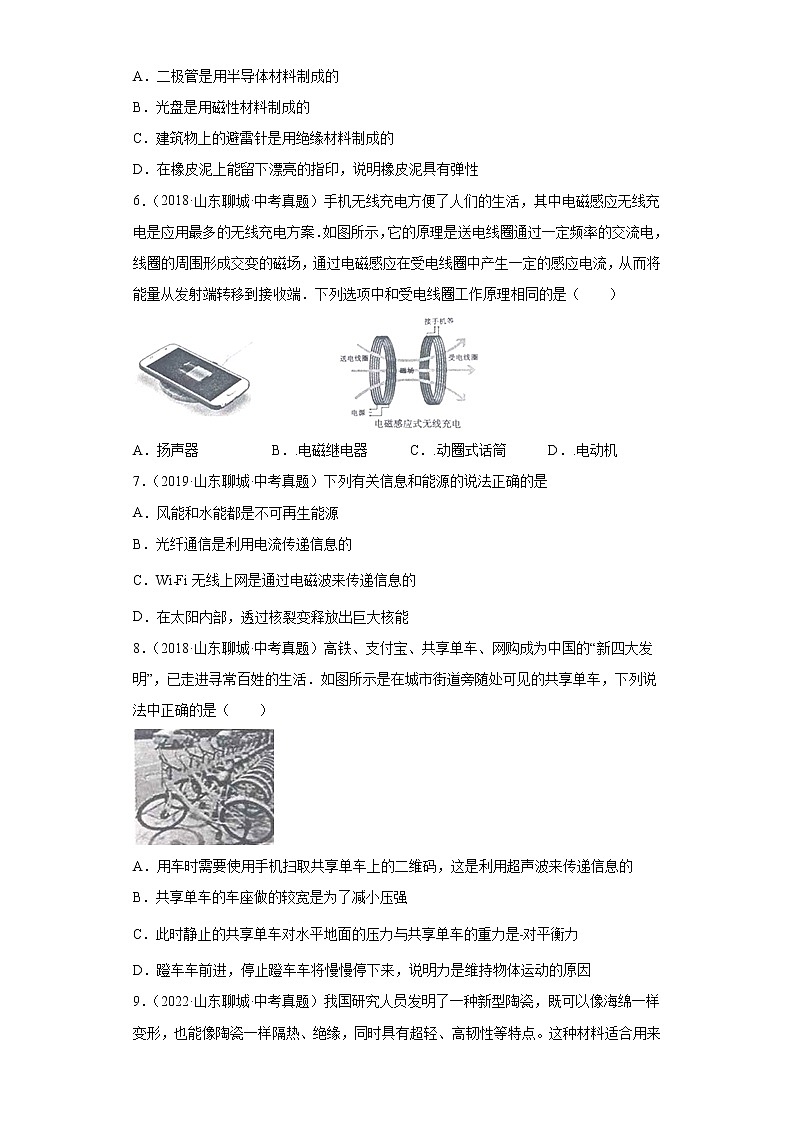

5．（2018·山东聊城·中考真题）下列说法中正确的是（　　）

A．二极管是用半导体材料制成的

B．光盘是用磁性材料制成的

C．建筑物上的避雷针是用绝缘材料制成的

D．在橡皮泥上能留下漂亮的指印，说明橡皮泥具有弹性

6．（2018·山东聊城·中考真题）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（　　）

A．扬声器 B．.电磁继电器 C．.动圈式话筒 D．.电动机

7．（2019·山东聊城·中考真题）下列有关信息和能源的说法正确的是

A．风能和水能都是不可再生能源

B．光纤通信是利用电流传递信息的

C．Wi﹣Fi无线上网是通过电磁波来传递信息的

D．在太阳内部，透过核裂变释放出巨大核能

8．（2018·山东聊城·中考真题）高铁、支付宝、共享单车、网购成为中国的“新四大发明”，已走进寻常百姓的生活．如图所示是在城市街道旁随处可见的共享单车，下列说法中正确的是（　　）

A．用车时需要使用手机扫取共享单车上的二维码，这是利用超声波来传递信息的

B．共享单车的车座做的较宽是为了减小压强

C．此时静止的共享单车对水平地面的压力与共享单车的重力是﹣对平衡力

D．蹬车车前进，停止蹬车车将慢慢停下来，说明力是维持物体运动的原因

9．（2022·山东聊城·中考真题）我国研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造下列哪种物品（　　）

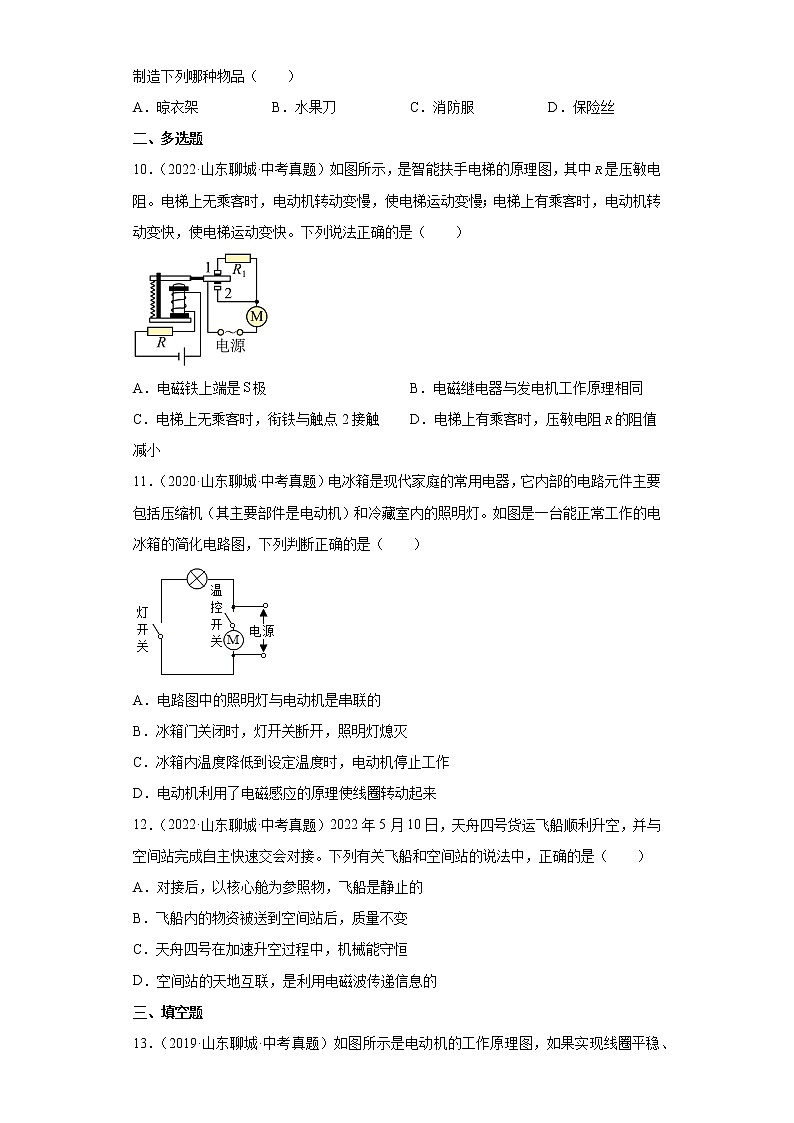

A．晾衣架 B．水果刀 C．消防服 D．保险丝

二、多选题

10．（2022·山东聊城·中考真题）如图所示，是智能扶手电梯的原理图，其中是压敏电阻。电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。下列说法正确的是（　　）

A．电磁铁上端是极 B．电磁继电器与发电机工作原理相同

C．电梯上无乘客时，衔铁与触点2接触 D．电梯上有乘客时，压敏电阻的阻值减小

11．（2020·山东聊城·中考真题）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（　　）

A．电路图中的照明灯与电动机是串联的

B．冰箱门关闭时，灯开关断开，照明灯熄灭

C．冰箱内温度降低到设定温度时，电动机停止工作

D．电动机利用了电磁感应的原理使线圈转动起来

12．（2022·山东聊城·中考真题）2022年5月10日，天舟四号货运飞船顺利升空，并与空间站完成自主快速交会对接。下列有关飞船和空间站的说法中，正确的是（　　）

A．对接后，以核心舱为参照物，飞船是静止的

B．飞船内的物资被送到空间站后，质量不变

C．天舟四号在加速升空过程中，机械能守恒

D．空间站的天地互联，是利用电磁波传递信息的

三、填空题

13．（2019·山东聊城·中考真题）如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫_____的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了_____原理．

14．（2018·山东聊城·中考真题）在“探究通电螺线管外部的磁场分布”的实验中，善于思考的小明同学用自己的方法总结出了通电螺线管的极性与电流方向之间的关系，如图所示：如果电流沿着我右手臂弯曲所指的方向，那么我的前方即为通电螺线管的_____极．实验结论是通电螺线管外部的磁场和条形磁体的磁场相似，请写出一条增强通电螺线管磁性的方法：_____．

15．（2021·山东聊城·中考真题）近年来我国在深海技术领域和空间技术领域捷报频传，2020年11月10日“奋斗者”号载人潜水器成功实现10909米坐底海试。“奋斗者”号在下潜的过程中，深度越深所受海水压强越______；2021年5月15日，“天问一号”探测器在火星乌托邦平原南部预选着路区着陆，在火星上首次留下中国印迹，火星探测器通过______（选填“超声波”或“电磁波”）向地球传回信号。

16．（2020·山东聊城·中考真题）2020年6月23日，我国成功发射了北斗三号全球卫星导航系统的第55颗卫星，即最后一颗组网卫星。卫星在加速升空过程中，其机械能______（选填“增大”“不变”或“减小”）；该系统是利用______波传递信息的。

17．（2020·贵州黔东南·中考真题）“低碳环保”是当今世界的主题，在煤、石油、太阳能中，有可能成为今后理想能源的是_________能。手机是现代最常用的通信工具，手机之间是利用________传递信息的。

18．（2018·山东聊城·中考真题）在原子、原子核、电子、中子、质子中，带负电的有_____．核反应堆是通过可控_____（选填“裂变”或“聚变”）反应释放核能的设备．

四、作图题

19．（2018·四川广安·中考真题）如图所示，小磁针静止，标出电源的“+”、“﹣”极及小磁针的N极．

(     )

参考答案：

1．A

【解析】

【详解】

A．我国宋代科学家沈括最早记述了地理的两极和地磁的两极不重合的现象，即发现了磁偏角，故A正确；

B．英国科学家法拉第最先通过实验发现了磁生电，即电磁感应现象，故B错误；

C．意大利科学家法托里拆利最早利用水银做实验测得了大气压的数值，故C错误；

D．英国物理学家焦耳通过实验最先精确的确定了电流产生的热量跟电流、电阻和通电时间的关系，故D错误。

故选A。

2．C

【解析】

【详解】

A．手摇发电机的原理是导体在磁场中切割磁感线产生感应电流，属于电磁感应，故A正确，不符合题意；

B．电磁起重机的原理是带铁芯的线圈通电后产生磁性，属于电流的磁效应，故B正确，不符合题意；

C．动圈式话筒的原理是线圈在磁场中振动产生感应电流，是电磁感应现象，故C错误，符合题意；

D．电动机的工作原理是通电线圈在磁场中受到力的作用，故D正确，不符合题意。

故选C。

3．D

【解析】

【详解】

A．由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，故A正确，不符合题意；

B．地磁场的南北极与地理南北极相反，并不重合，故B正确，不符合题意；

C．奥斯特实验说明通电导线周围存在磁场，故C正确，不符合题意；

D．司南之杓，投之于地，其柢指南，司南的长柄指南，故D错误，符合题意。

故选D。

4．A

【解析】

【详解】

A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，故A说法错误；

B、磁极间的相互作用是通过磁场发生的，故B说法正确；

C、磁体外部的磁感线是从它的北极出来，回到它的南极，故C说法正确；

D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，故D说法正确；

5．A

【解析】

【详解】

A、电视机集成电路中使用的二极管是用半导体材料制成的，故A正确；B、光盘是利用光来进行工作的，它在光驱中利用激光头发出的光来读取信息，没有用到磁性材料，故B错误；C、现代建筑物上的避雷针是用导体材料制成的，故C错误；D、橡皮泥发生形变后不能恢复原状，不是弹性形变，故D错误．故选A．

点睛：（1）二极管是半导体材料制成的；（2）磁性材料在我们生活中应用广泛，如：磁带、磁卡、磁盘、收音机里面的天线磁棒、录音机的磁头等；（3）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体；（4）物体发生形变后，不能恢复原状的性质叫塑性．

6．C

【解析】

【详解】

A、扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；B、电磁继电器利用的是电流的磁效应，故B错误；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C正确；D、电动机利用通电导体在磁场中受力运动的原理工作的，故D错误．故选C．

点睛：无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器．在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答．

7．C

【解析】

【详解】

A、风能、水能可以从自然界源源不断得到，是可再生能源，故A错误；

B、光纤通信是利用电磁波传递信息的，故B错误；

C、Wi﹣Fi无线信号是通过电磁波来传递信息的，故C正确；

D、太阳的内部不停地发生核聚变，并释放出巨大的能量，故D错误．

8．B

【解析】

【详解】

A、用车时需要使用手机扫取共享单车上的二维码，这是利用电磁波传递信息的，故A错误；B、车坐垫做的较宽，是在压力一定时，通过增大受力面积来减小压强；故B正确；C、共享单车对水平地面的压力与共享单车的重力没有作用在同一物体上，故不是平衡力，故C错误；D、停止蹬车车将慢慢停下来，原因是电动车受到阻力作用．说明力是改变物体运动状态的原因，故D错误．故选B．

点睛：（1）根据电磁波的应用分析；（2）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强；（3）据平衡力的条件判断即可；（4）物体的运动不需要力来维持，力是改变物体运动状态的原因．

9．C

【解析】

【详解】

新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点；

A．晾衣架需要高强度，不容易变形，故A不符合题意；

B．家用水果刀需要高强度，耐磨，故B不符合题意；

C．新型消防服需要超轻、高韧性、隔热的特点，与该陶瓷的特点相同，故C符合题意；

D．保险丝需要电阻大，熔点低的导体，新型材料为绝缘体，故D不符合题意。

故选C。

10．AD

【解析】

【详解】

A．根据安培定则，伸出右手，四指的方向为电流的方向，大拇指的方向为N极的方向，故电磁铁的下端为N极，上端为S极，故A正确；

B．电磁继电器工作的原理是电流的磁效应，即通电导线周围存在磁场，而发电机工作原理是电磁感应现象，即闭合电路的部分导体切割磁感线时，会产生感应电流，故B错误；

C．如图所示，当触点与1接触时，电动机与定值电阻R1串联，电动机分担的电压比较小，转速比较慢，而当触电与2接触时，只有电动机接入电路，电动机转动变快，故当有乘客时，衔铁与2接触，没有乘客时，衔铁与1接触，故C错误；

D．当有乘客时，衔铁与2接触，此时衔铁被吸下来，说明通过电磁铁的磁性变强，通过电磁铁的电流变大，则说明压敏电阻的阻值变小，故D正确。

故选AD。

11．BC

【解析】

【详解】

AB．由图可知，电路是两条支路，一条是温控开关控制电动机，另一条是灯开关控制照明灯，电动机和照明灯是并联的，冰箱门关闭时，灯开关断开，照明灯不亮，故A错误，B正确；

C．冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，故C正确；

D．电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。

故选BC。

12．ABD

【解析】

【详解】

A．对接后，以核心舱为参照物，飞船与核心舱之间没有发生位置的改变，故飞船是静止的，故A正确；

B．质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关，所以飞船内的物资被送到空间站后，质量不变，故B正确；

C．“天舟四号”加速升空，速度变大，动能增加，高度变大，重力势能增加，机械能增加，在上升过程中还要克服空气阻力做功，因此机械能不守恒，故C错误；

D．电磁波可以在真空中传播，天宫和地面间是利用电磁波传递信息的，故D正确。

故选ABD。

13．     换向器     电磁感应

【解析】

【详解】

图中所示的是电动机的模型，电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力，当线圈刚转过平衡位置时，受力方向与转动方向相反，所以不能持续的转动下去，要实现线圈平稳、连续不停地转动，需要安装换向器，有了换向器，当线圈刚转过平衡位置时，改变了线圈中电流方向，使线圈的受方向也发生改变，此时受力方向与转动方向又一致了，故可以让线圈持续转动下去．电源换为小灯泡，快速转动线圈，小灯泡会发光，说明电路中有感应电流产生，这种现象是电磁感应现象．

14．     N     增大通电螺线管中的电流

【解析】

【详解】

（1）根据安培定则，用右手握住通电螺线管，让弯曲的四指所指的方向与电流的方向一致，那么大拇指所指的那端就是通电螺线管的N极，即它的前方为N极；（2）我们可以增大通电螺线管中的电流，或增加通电螺线管的线圈匝数，来增大通电螺线管的磁性．

点睛：（1）安培定则的内容是：用右手握住螺线管，弯曲的四指所指的方向是电流的方向，大拇指所指的那端是螺线管的N极；（2）通电螺线管的磁性与电流大小和线圈匝数有关，电流越大、匝数越多，通电螺线管的磁性越强．

15．     大     电磁波

【解析】

【详解】

[1]根据可知，液体压强的特点是深度越深压强越大。

[2]真空不能传声，电磁波能在真空中传播，所以火星探测器是通过电磁波将信号传回地球的。

16．     增大     电磁

【解析】

【详解】

[1]卫星在加速升空过程中，质量不变，速度增大，动能增大，高度增大，重力势能增大，机械能包括动能和势能，机械能增大。

[2]卫星导航系统是利用电磁波传递信息的。

17．     太阳     电磁波

【解析】

【详解】

[1]在煤、石油、太阳能这三种能源之中，太阳能因分布广阔、获取方便、清洁不会造成环境污染可能成为未来的理想能源；

[2]手机既是无线电发射台又是无线电接收台：在人讲话的时候，它用电磁波把信息发射到空中，同时它又能在空中捕获电磁波。

18．     电子     裂变

【解析】

【详解】

原子不带电，原子核带正电，电子带负电、中子不带电、质子带正电，故带负电的是电子；核能发电是利用铀原子核裂变时放出的核能来发电的．核电站的核心设备是核反应堆,核反应堆是通过可控裂变(链式反应)释放能量的．

点睛：1.了解原子结构即可解答；2. 核反应的过程分核聚变和核裂变，目前人类可控的核反应是核裂变，所以核反应堆是通过可控裂变反应释放核能的设备．

19．

【解析】

【详解】

因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，左端为S极，根据磁体间的相互作用规律知道，小磁针的右端为N极，由安培定则知道，电源的左端为正极，右端为负极，如图：
