2020-2021学年浙教版八年级科学下册期末复习讲义（机构 ）1.5电与磁 -（考点分析+热点题型详解+巩固提升）

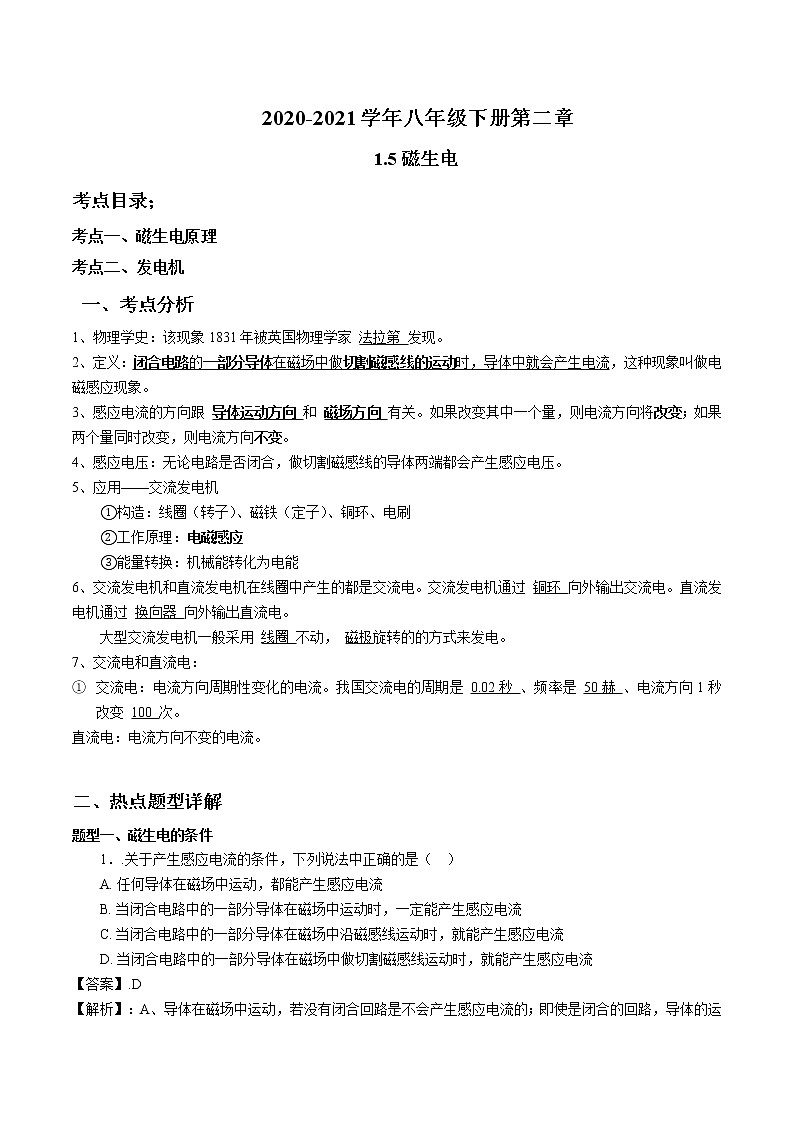

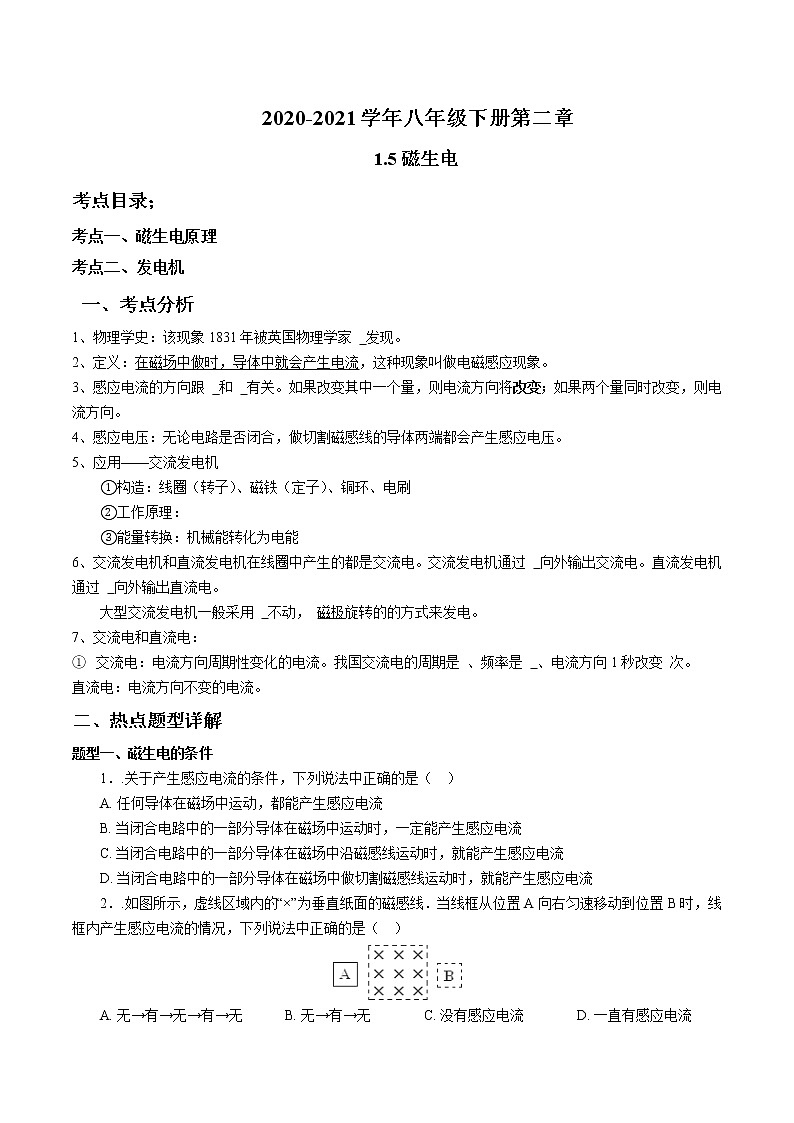

2020-2021学年八年级下册第二章

1.5磁生电

考点目录；

考点一、磁生电原理

考点二、发电机

 一、考点分析

1、物理学史：该现象1831年被英国物理学家  发现。

2、定义：在磁场中做时，导体中就会产生电流，这种现象叫做电磁感应现象。

3、感应电流的方向跟  和  有关。如果改变其中一个量，则电流方向将改变；如果两个量同时改变，则电流方向。

4、感应电压：无论电路是否闭合，做切割磁感线的导体两端都会产生感应电压。

5、应用——交流发电机

①构造：线圈（转子）、磁铁（定子）、铜环、电刷

②工作原理：

③能量转换：机械能转化为电能

6、交流发电机和直流发电机在线圈中产生的都是交流电。交流发电机通过  向外输出交流电。直流发电机通过  向外输出直流电。

大型交流发电机一般采用  不动， 磁极旋转的的方式来发电。

7、交流电和直流电：

①       交流电：电流方向周期性变化的电流。我国交流电的周期是 、频率是  、电流方向1秒改变 次。

直流电：电流方向不变的电流。

二、热点题型详解

题型一、磁生电的条件

1．.关于产生感应电流的条件，下列说法中正确的是（   ）

A. 任何导体在磁场中运动，都能产生感应电流
B. 当闭合电路中的一部分导体在磁场中运动时，一定能产生感应电流
C. 当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流
D. 当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流

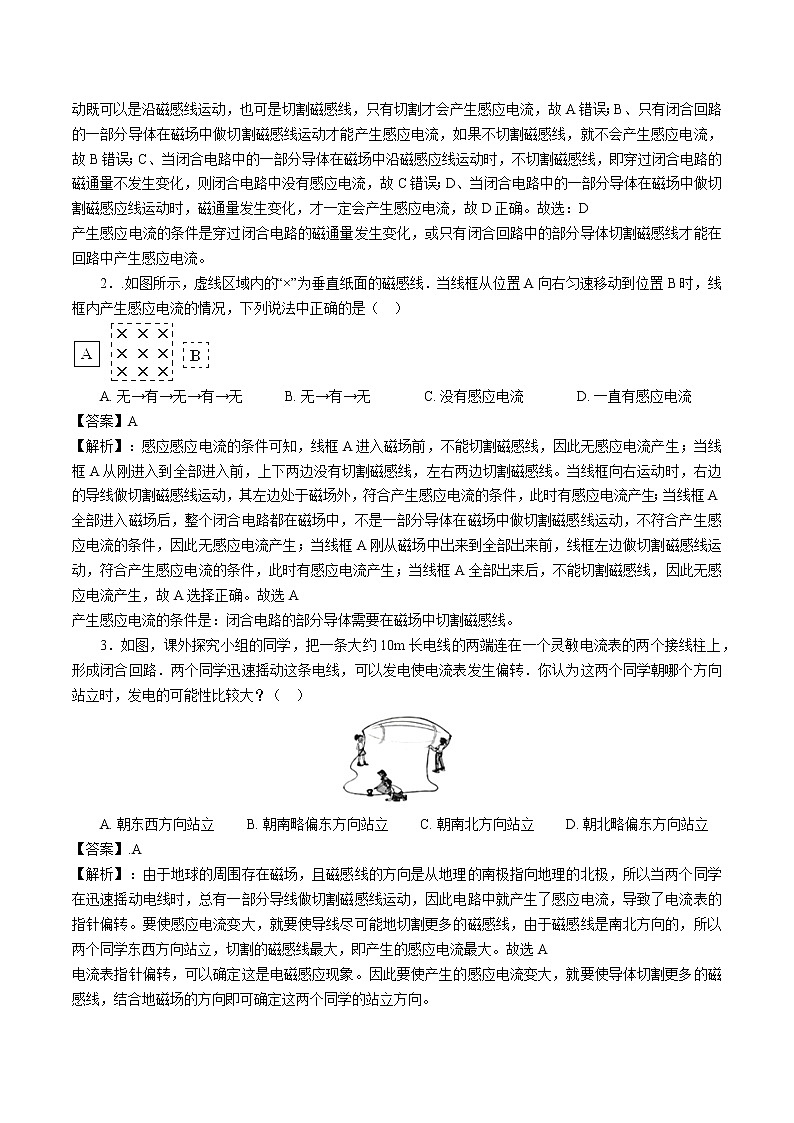

2．.如图所示，虚线区域内的“×”为垂直纸面的磁感线．当线框从位置A向右匀速移动到位置B时，线框内产生感应电流的情况，下列说法中正确的是（   ）

A. 无→有→无→有→无            B. 无→有→无               C. 没有感应电流               D. 一直有感应电流

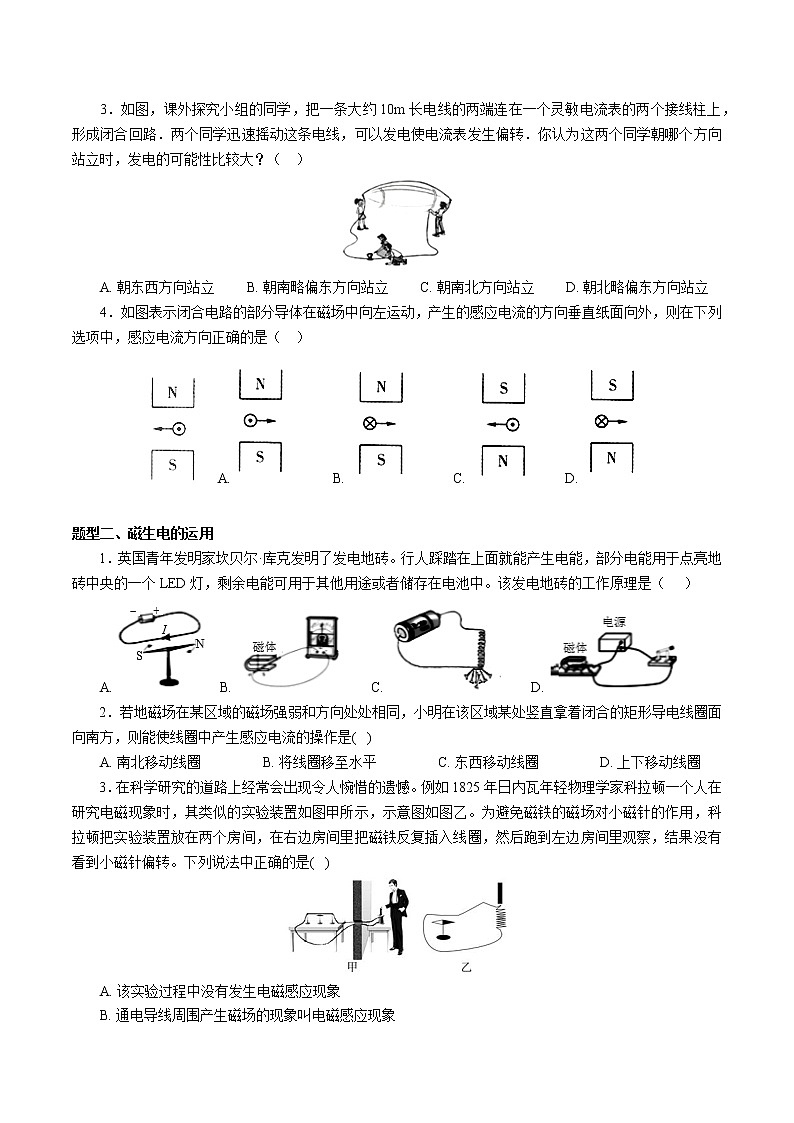

3．如图，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路．两个同学迅速摇动这条电线，可以发电使电流表发生偏转．你认为这两个同学朝哪个方向站立时，发电的可能性比较大？（   ）

A. 朝东西方向站立         B. 朝南略偏东方向站立         C. 朝南北方向站立         D. 朝北略偏东方向站立

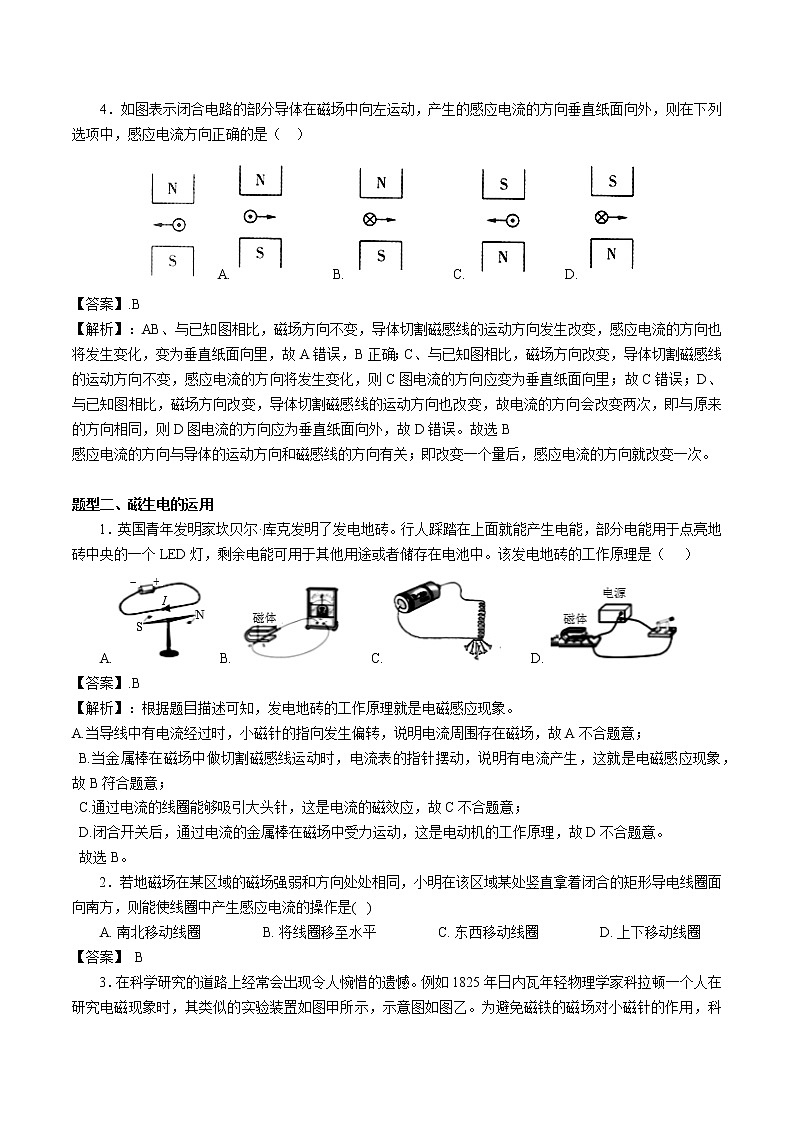

4．如图表示闭合电路的部分导体在磁场中向左运动，产生的感应电流的方向垂直纸面向外，则在下列选项中，感应电流方向正确的是（   ）

  A.          B.          C.        D.

题型二、磁生电的运用

1．英国青年发明家坎贝尔·库克发明了发电地砖。行人踩踏在上面就能产生电能，部分电能用于点亮地砖中央的一个LED灯，剩余电能可用于其他用途或者储存在电池中。该发电地砖的工作原理是（    ）

A.   B.        C.         D.

2．若地磁场在某区域的磁场强弱和方向处处相同，小明在该区域某处竖直拿着闭合的矩形导电线圈面向南方，则能使线圈中产生感应电流的操作是(   )

A. 南北移动线圈                 B. 将线圈移至水平                 C. 东西移动线圈                 D. 上下移动线圈

3．在科学研究的道路上经常会出现令人惋惜的遗憾。例如1825年日内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙。为避免磁铁的磁场对小磁针的作用，科拉顿把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的是(   )

A. 该实验过程中没有发生电磁感应现象
B. 通电导线周围产生磁场的现象叫电磁感应现象
C. 科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转
D. 科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已消失，所以小磁针也停止偏转

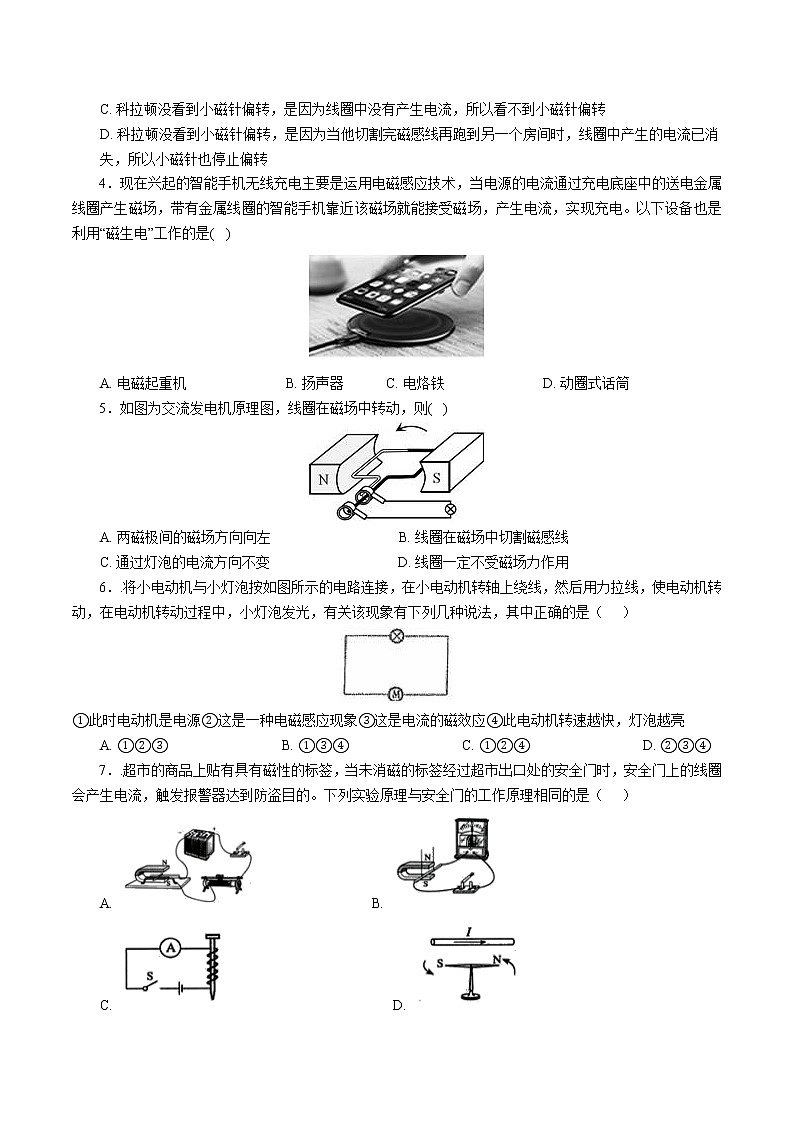

4．现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电。以下设备也是利用“磁生电”工作的是(   )

A. 电磁起重机                           B. 扬声器           C. 电烙铁                           D. 动圈式话筒

5．如图为交流发电机原理图，线圈在磁场中转动，则(   )

A. 两磁极间的磁场方向向左                                    B. 线圈在磁场中切割磁感线
C. 通过灯泡的电流方向不变                                    D. 线圈一定不受磁场力作用

6．.将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动，在电动机转动过程中，小灯泡发光，有关该现象有下列几种说法，其中正确的是（    ）

①此时电动机是电源②这是一种电磁感应现象③这是电流的磁效应④此电动机转速越快，灯泡越亮

A. ①②③                                B. ①③④                                C. ①②④                                D. ②③④

7．.超市的商品上贴有具有磁性的标签，当未消磁的标签经过超市出口处的安全门时，安全门上的线圈会产生电流，触发报警器达到防盗目的。下列实验原理与安全门的工作原理相同的是（    ）

A.                                B.
C.                                                D.

8．如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四图中与这一过程的工作原理相同的是（    ）

A.    B.     C.        D.

9．如图是某种拍摄机动车闯红灯装置的工作原理示意图。控制电路中的自动开关的开、闭状态与红绿灯联动，a、b为工作电路中的动触头。c、d为静触头，当质量足够大的交通工具(如汽车)通过停止线附近区域的埋地感应线圈时，感应线圈产生足够大的感应电流。摄像系统在电路中被接通可自动拍摄违规车辆。

（1）埋地感应线圈产生感应电流的原理是________(选填“通电线圈在磁场中受力”或“电磁感应”)，当有一辆自行车在闯红灯时，经过地埋感应线圈，摄像系统________(选填“会”或“不会”)拍摄。

（2）当绿灯亮时，自动开关处于________状态。(选填“断开”或“闭合”)

（3）简述汽车闯红灯时被摄像系统自动拍摄的工作原理。

三、巩固提升

1．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是(    )

A. 扬声器                           B. 电磁继电器                           C. 动圈式话筒                           D. 电动机

2．无线充电技术应用了特斯拉线圈。如图，用不通电手机靠近正在通电的特斯拉线圈时，手机显示为正在充电状态，这种手机的充电方式可以用以下哪种知识来解释(   )

A. 电流的磁效应                    B. 磁场对电流的作用                    C. 安培定则                    D. 电磁感应

3．如图所示是一款名为nPower的充电器。它的内部主要由磁性物质以及线圈组成。消费者只需将它带在身上行走散步，或是用手摇方式让它震动即可产生电。此款充电器的发电原理与下列实验原理相同的是（    ）

A.      B. C.     D.

4．有一款电动自行车，在骑行过程中能测出行驶的速度和里程，如图所示是该种自行车前轮的结构图。骑行时，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转，产生一种电信号，信号传入速度计能测出自行车行驶的速度和里程，如图装置中与其利用原理相同的是(    )

A.       B. C.           D.

5．.如图是一个重力灯，只需将重物放在顶部的凹槽中，让重物缓缓下降，带动转子转动，从而产生电能使电灯发光，下列图中与该重力灯工作原理相对应的是（    ）

A.     B.          C.          D.

6．.为了防止考试作弊，监考人员利用金属探测器(如图)对考生进行检查，当它靠近金属物体时，在金属导体中就会产生电流，探测器发出警报。在图中能反映金属探测器工作原理的是（    ）

A.       B.            C.            D.

7．若地磁场在某区域的磁场强弱和方向处处相同，小明在该区域某处竖直拿着闭合的矩形导电线圈面向南方，如图，则能使线圈中产生感应电流的操作是（   ）

A. 南北移动线圈                 B. 将线圈转至水平                 C. 东西移动线圈                 D. 上下移动线圈

8．图甲是发电机原理的示意图，图乙中的“○”表示图在磁场中分别转动到1-4位置时，运动方向已用箭头标出，图甲中的导线ab，当它下列说法正确的是（   ）

A. 在位置1时，电路中不会产生感应电流                B. 图甲的电路中没有电源
C. 在位置3时，电路中不会产生感应电流                D. 发电机产生的电流方向不变

9．.如图所示是我国高新-6(代号：GX-6)反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下图能解释磁异探测器工作原理的是（    ）

A.     B.     C.        D.
