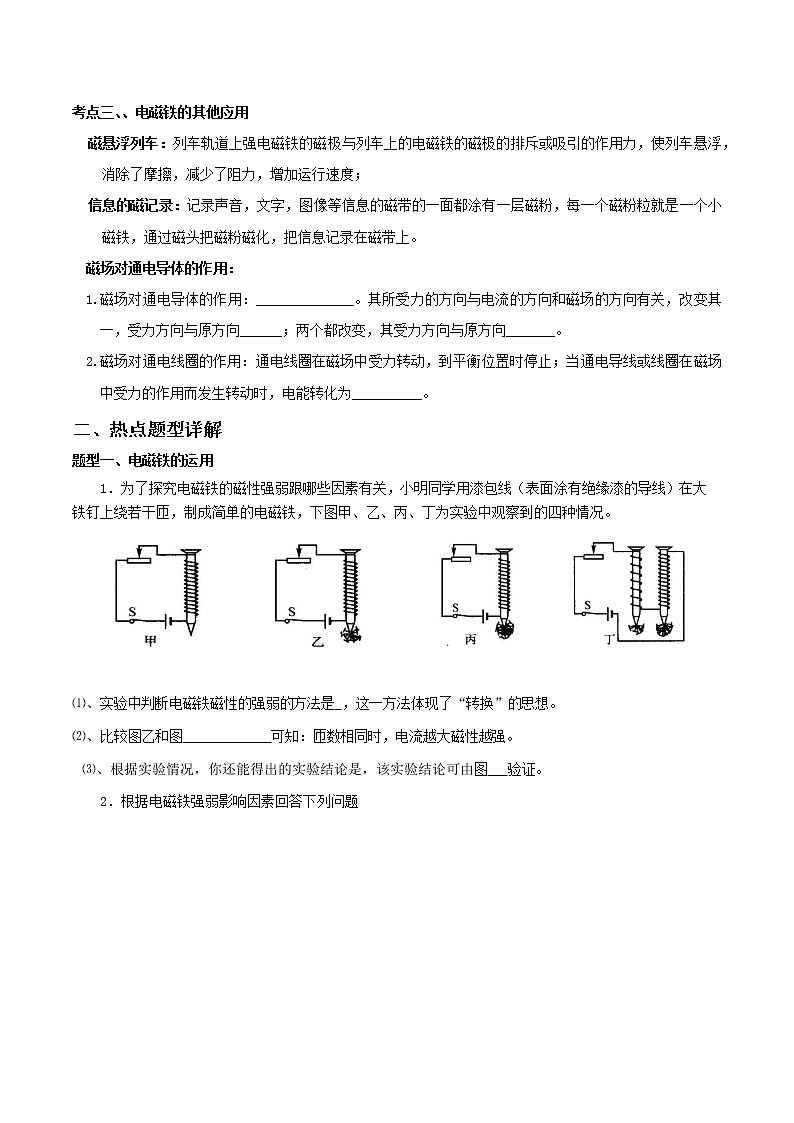

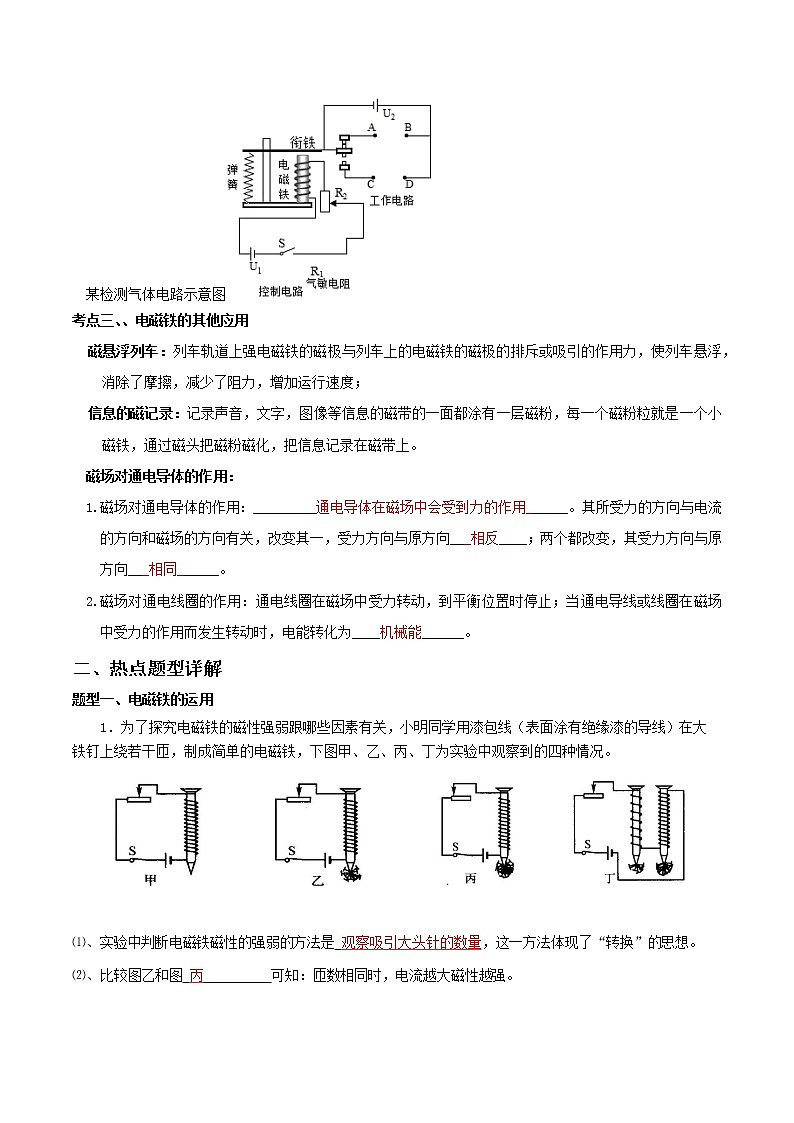

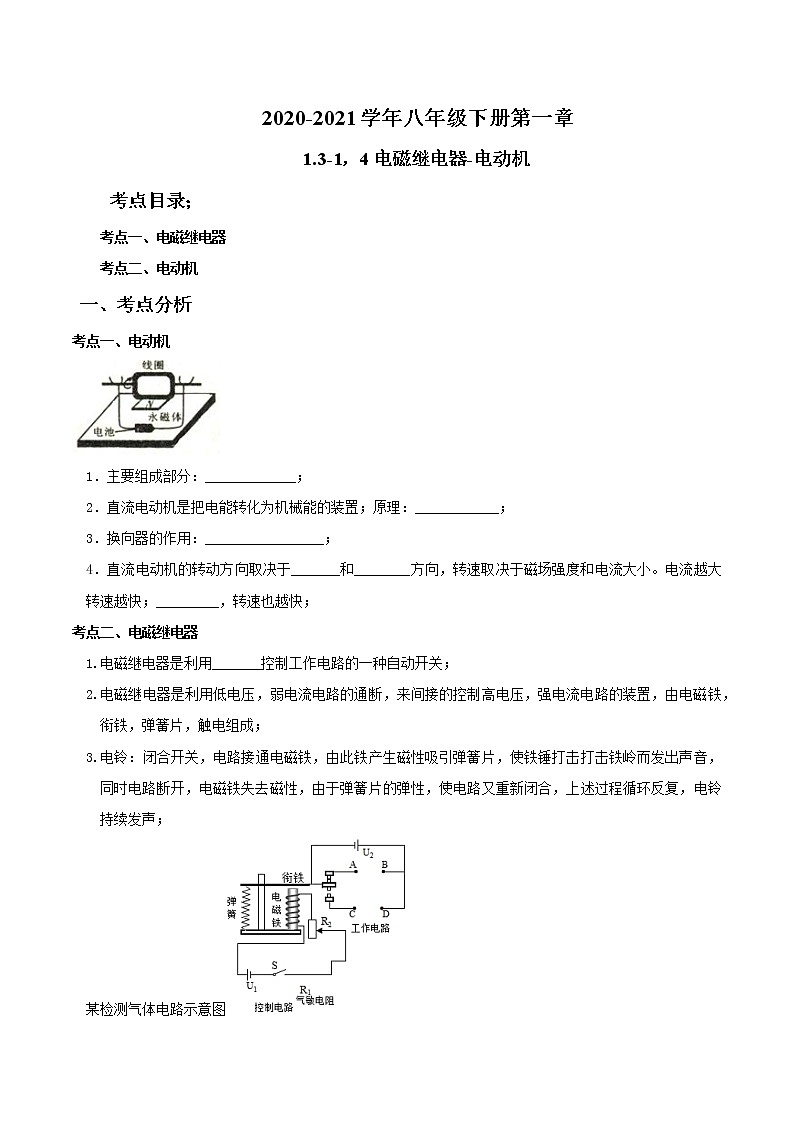

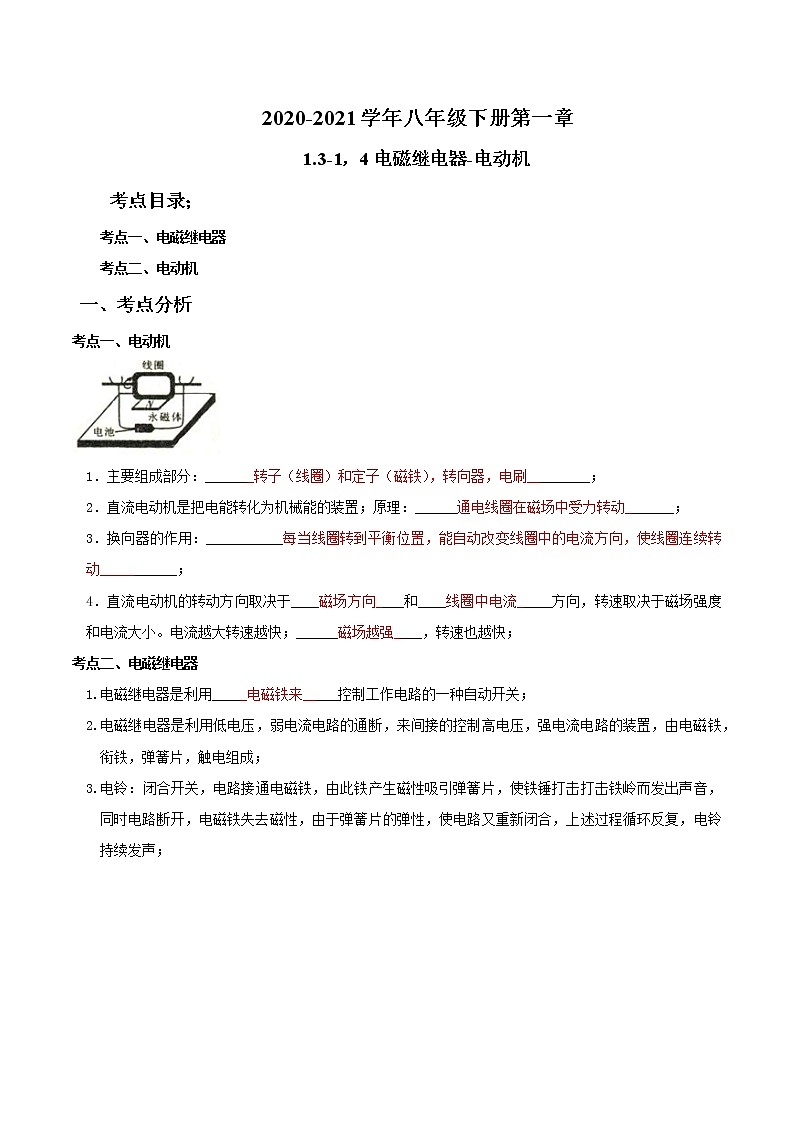

2020-2021学年八年级下册第一章1.3-1，4电磁继电器-电动机考点目录；考点一、电磁继电器考点二、电动机 一、考点分析考点一、电动机1．主要组成部分：_______转子（线圈）和定子（磁铁），转向器，电刷_________；2．直流电动机是把电能转化为机械能的装置；原理：______通电线圈在磁场中受力转动_______；3．换向器的作用：___________每当线圈转到平衡位置，能自动改变线圈中的电流方向，使线圈连续转动___________；4．直流电动机的转动方向取决于____磁场方向____和____线圈中电流_____方向，转速取决于磁场强度和电流大小。电流越大转速越快；______磁场越强____，转速也越快；考点二、电磁继电器1.电磁继电器是利用_____电磁铁来_____控制工作电路的一种自动开关；2.电磁继电器是利用低电压，弱电流电路的通断，来间接的控制高电压，强电流电路的装置，由电磁铁，衔铁，弹簧片，触电组成；3.电铃：闭合开关，电路接通电磁铁，由此铁产生磁性吸引弹簧片，使铁锤打击打击铁岭而发出声音，同时电路断开，电磁铁失去磁性，由于弹簧片的弹性，使电路又重新闭合，上述过程循环反复，电铃持续发声；      某检测气体电路示意图考点三、、电磁铁的其他应用磁悬浮列车：列车轨道上强电磁铁的磁极与列车上的电磁铁的磁极的排斥或吸引的作用力，使列车悬浮，消除了摩擦，减少了阻力，增加运行速度；信息的磁记录：记录声音，文字，图像等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁铁，通过磁头把磁粉磁化，把信息记录在磁带上。磁场对通电导体的作用：1.磁场对通电导体的作用：_________通电导体在磁场中会受到力的作用______。其所受力的方向与电流的方向和磁场的方向有关，改变其一，受力方向与原方向___相反____；两个都改变，其受力方向与原方向___相同______。2.磁场对通电线圈的作用：通电线圈在磁场中受力转动，到平衡位置时停止；当通电导线或线圈在磁场中受力的作用而发生转动时，电能转化为____机械能______。二、热点题型详解题型一、电磁铁的运用1．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况。  ⑴、实验中判断电磁铁磁性的强弱的方法是 观察吸引大头针的数量，这一方法体现了“转换”的思想。⑵、比较图乙和图 丙        可知：匝数相同时，电流越大磁性越强。⑶、根据实验情况，你还能得出的实验结论是 在电流大小相同时，线圈匝数越多，磁性越强，该实验结论可由图 丁  验证。2．根据电磁铁强弱影响因素回答下列问题

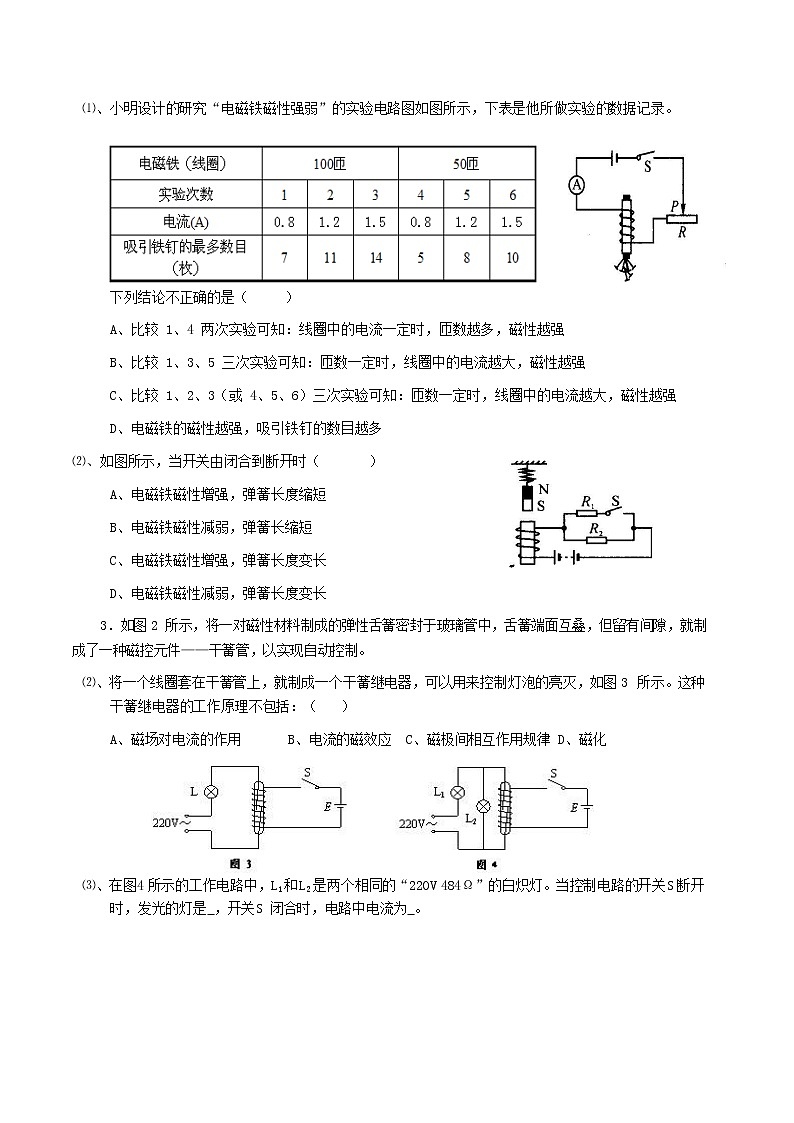

⑴、小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，下表是他所做实验的数据记录。下列结论不正确的是：（B              ）A、比较 1、4 两次实验可知：线圈中的电流一定时，匝数越多，磁性越强B、比较 1、3、5 三次实验可知：匝数一定时，线圈中的电流越大，磁性越强C、比较 1、2、3（或 4、5、6）三次实验可知：匝数一定时，线圈中的电流越大，磁性越强D、电磁铁的磁性越强，吸引铁钉的数目越多⑵、如图所示，当开关由闭合到断开时：（D ）A、电磁铁磁性增强，弹簧长度缩短B、电磁铁磁性减弱，弹簧长缩短C、电磁铁磁性增强，弹簧长度变长D、电磁铁磁性减弱，弹簧长度变长3．如图 2 所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。⑵、将一个线圈套在干簧管上，就制成一个干簧继电器，可以用来控制灯泡的亮灭，如图 3 所示。这种干簧继电器的工作原理不包括：（A              ）
A、磁场对电流的作用 B、电流的磁效应  C、磁极间相互作用规律 D、磁化⑶、在图 4 所示的工作电路中，L1 和 L2 是两个相同的“220V 484Ω”的白炽灯。当控制电路的开关 S 断开时，发光的灯是 L1\12，开关 S 闭合时，电路中电流为 0.9。4．如图是拍摄机动车闯红灯的摄像系统工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法中， 正确的是：（c              ）
A、只要光控开关接收到红光，摄像系统就会自动拍摄B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D、将光控开关和压力开关并联，也能起到相同的作用题型二、电动机1． 通电直导线在磁场中受到的力的方向（　C　）A. 跟磁感线方向平行，跟电流方向垂直  B. 跟磁感线方向垂直，跟电流方向平行C. 跟磁感线方向垂直，跟电流方向垂直  D. 跟磁感线方向平行，跟电流方向平2． 关于电动机的工作原理，下列说法正确的是（  B  ）A. 电动机是根据电磁感应原理工作的B. 电动机是根据通电线圈在磁场中受力而转动的工作原理工作的C. 电动机是根据电流的磁效应工作的D. 电动机是根据电流的热效应工作的3． 小张在探究通电导线在磁场中的受力方向与什么有关时，做了如图1（a）（b）（c）的三个实验。图中AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，F表示导线受力的方向，S、N表示蹄形磁铁的南北极。（1）通过实验（a）和（b）说明，通电导线在磁场中的受力方向与___电流__的方向有关。（2）通过实验（a）和（c）说明，通电导线在磁场中的受力方向与______磁场______的方向有关。实验表明，通电导线在磁场中要受到____力____的作用，力的方向跟___电流_____方向、___磁场_____方向都有关。  三、巩固提升练习一、电磁铁的运用1． 使用电磁铁的优点是 (  C  )A．它的磁极磁性一定    B．它能长时间保持磁性C．它的磁性有无、磁性强弱和磁极的极性都可以改变D．它不需要消耗电能2．制作电磁铁的铁芯应选用什么样的材料（  A  ）。A．软铁           B．钢        C．软铁和钢          D．任何磁性材料3．下列几种信息记录中，其中利用的原理和其他不同的是（ D   ）A．录音机的磁带      B．计算机的软盘     C．银行的磁卡      D．计算机的光盘4．如图所示的自动控制电路中，当开关S断开时，电路的工作（B    ）A．灯亮，电动机转起来，电铃响B．灯亮，电动机转起来，电铃不响C．灯亮，电动机不转，电铃响D．灯不亮，电动机不转，电铃响5． 为了研究电磁铁的特点，小明按照书上的要求，把漆包线密绕在大铁钉上制成电磁铁，下图中a、b、c螺线管的匝数相同，而d螺线管匝数是它们的2倍。实验中所用的器材以及开关的断开或闭合的情况如图所示，请回答：       （1）比较a、b两图可以得到的实验结论是 电磁铁磁性的有无可用电流的有无来控制    。（2）比较b、c两图可知，螺线管通电以后，在   线圈匝数    相同的情况下，电流越大，通电螺线管的磁性越强。（3）比较c、d 两图，小明   不能     （填“能”或“不能”）得出“电流相同的情况下，螺线管的匝数越多，它的磁性越强”的结论，请说明理由  导线本身存在电阻且大小与长度有关，cd电源电压相同，但导线电阻不同，所以电流不相等。    。6．小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。      答下列问题：（1）根据工作原理，将电路连接完整。（2）要记录违规闯红灯的情景，光控开关应在接收到  红    光(填“红”、“绿”或“黄”)时，自动闭合。（3）由图乙可知，压敏电阻R的阻值随受到压力的增大而      减小    。 练习二、电动机1．下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是( A )        A. 电动机     B. 电铃    C. 电饭煲   D. 电热毯2．一次科学探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现灯丝在晃动。关于这种现象，下列说法正确的是(  D  )A. 灯丝晃动是一种电流的磁现象   B. 灯丝晃动时受力平衡
C. 灯丝晃动是受到磁体的吸引作用    D. 灯丝晃动是磁场对通电线圈的作用3．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。现要使线圈逆时针转动，下列方法中可行的是( B  )A. 只改变电流大小B. 只改变电流方向C. 对换磁极同时改变电流方向D. 换用磁性更强的磁铁4．如图所示四个实验现象中，揭示了电动机工作原理的是(  C   )A.    B. C.   D. 5．要改变直流电动机的转动速度，可采用的办法是（  D ）A. 改变电流的方向  B. 改变磁感线的方向C. 同时改变电流方向和磁感线方向 D. 只改变电流的大小6．下列家用电器中应用了电动机工作的是（C   ）A. 电灯      B. 电热水器    C. 洗衣机    D. 电饭锅7．直流电动机中换向器的作用是（ C  ）A. 当线圈在磁场内转动时，每转动一周，换向器改变一次线圈中的电流方向
B. 当线圈在磁场中转动时，换向器可随时改变线圈中的电流方向C. 每当线圈刚转过平衡位置时，换向器就能自动改变线圈中的电流方向
D. 没有换向器，直流电动机也可以工作8．几位同学课后讨论直流电动机时，有下面几种说法，你认为不正确的是（ B  ）A. 直流电动机将电能主要转化为机械能
B. 直流电动机的电源是直流电，线圈中的电流方向是不变的
C. 直流电动机中的换向器是由彼此绝缘的两个金属半环制成的
D. 直流电动机的优点是容易改变转动方向，可以连续调节转动速度9．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（  C  ）A. 直流电动机的铜半环与电刷接触不良          B. 电源电压太低
C. 线圈刚好处于平衡位置           D. 线圈中的电流太小10．通电导体在磁场中会受到力的作用，这一知识的重要应用是（ A）A. 电动机      B. 发电机      C. 电磁铁  D. 电热器11．关于电磁现象的说法中，正确的是（ D  ）A. 电磁铁是根据电磁感应现象制成的 B. 电动机通电工作时，机械能转化为电能
C. 奥斯特实验说明磁场能产生电流  D. 电动机是利用通电线圈在磁场中受力转动的原理制成的12．下列设备中，利用“通电导体在磁场中受力运动”原理工作的是（　C　）A. 电磁起重机         B. 话筒           C. 小小电动机   D. 手摇发电机
