2020-2021学年浙教版八年级科学下册期末复习讲义（机构）1.6-1.7家庭用电-电的安全使用（考点分析+热点题型详解+巩固提升）

这是一份2020-2021学年浙教版八年级科学下册期末复习讲义（机构）1.6-1.7家庭用电-电的安全使用（考点分析+热点题型详解+巩固提升），文件包含2020-2021学年下学期八年级第一章电与磁16-17复习解析版docx、2020-2021学年下学期八年级第一章电与磁16-17复习原卷版docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。

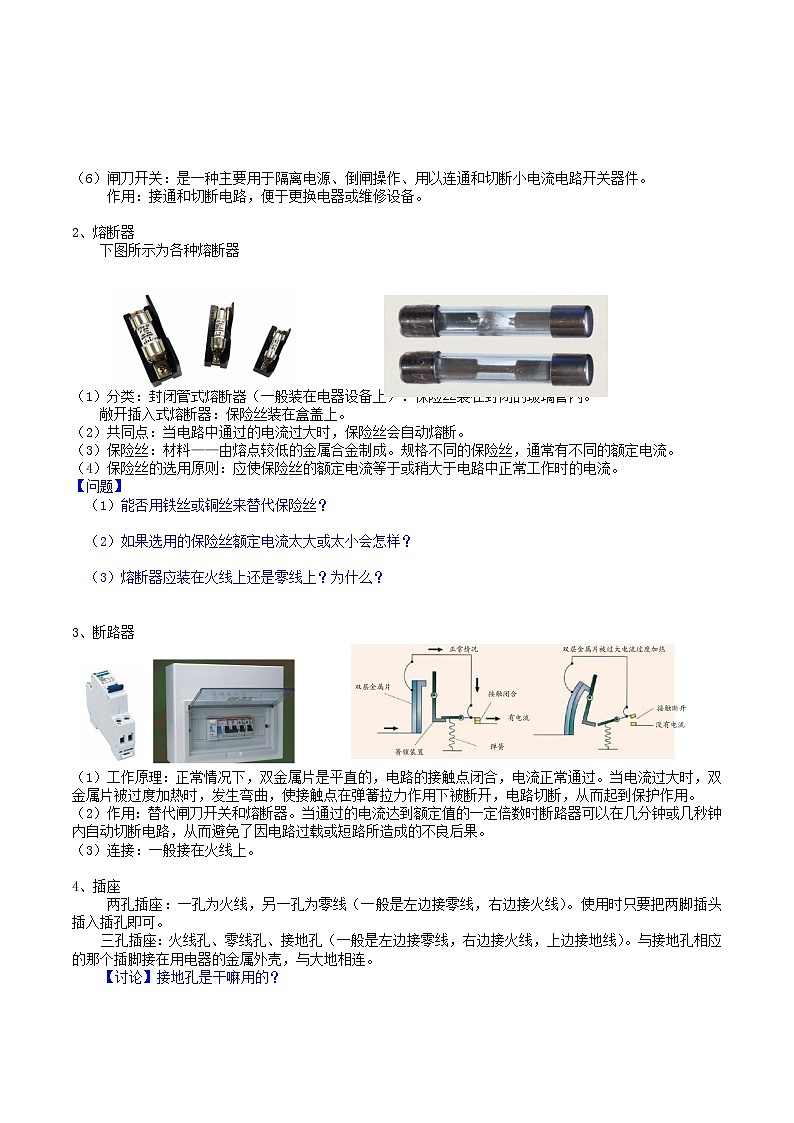

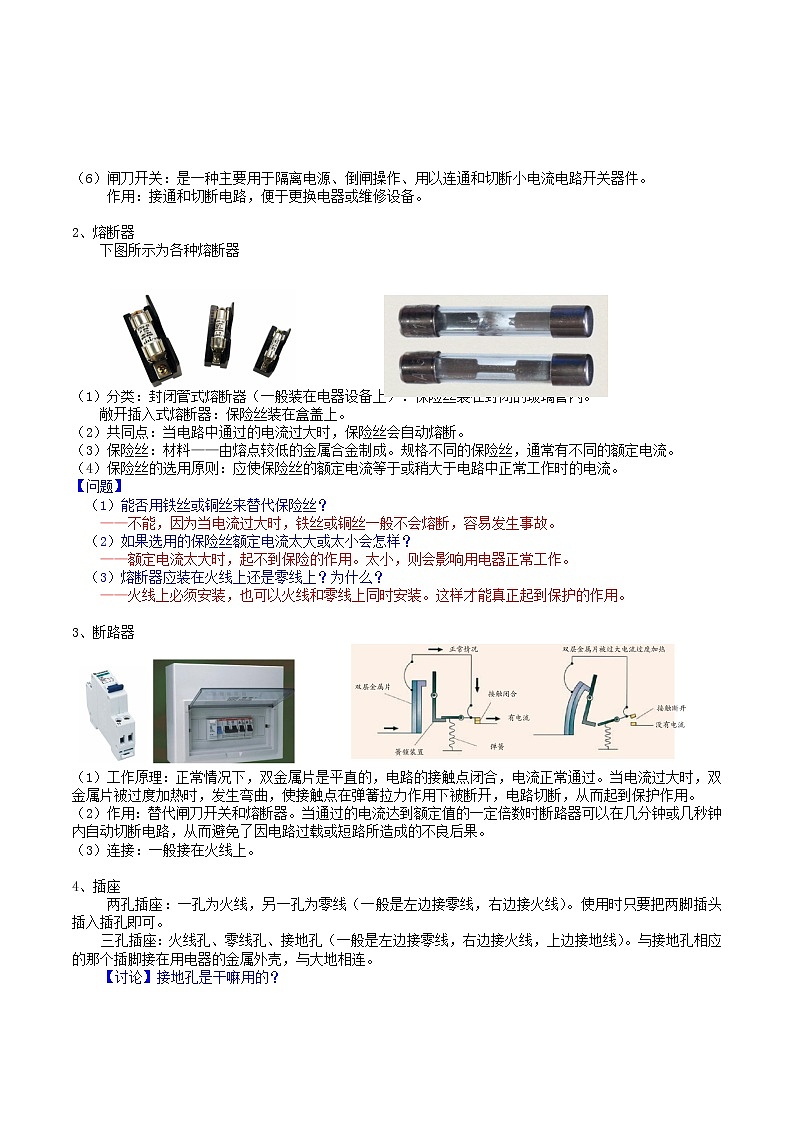

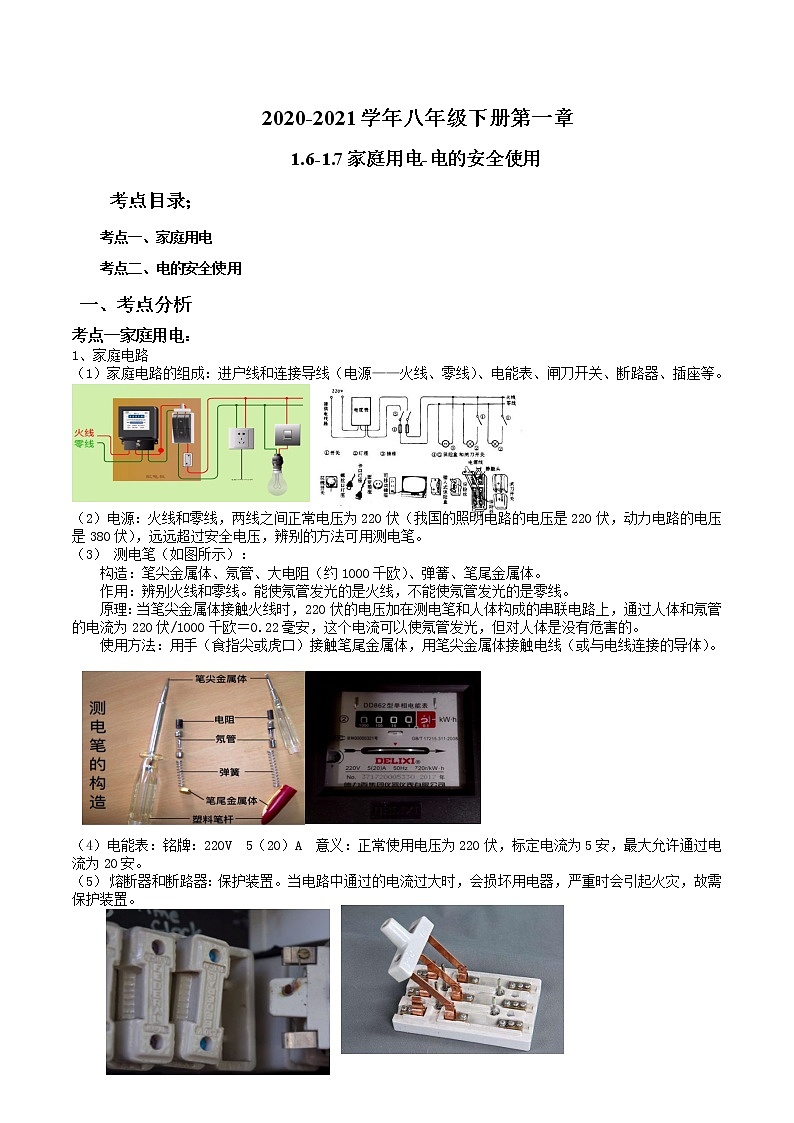

2020-2021学年八年级下册第一章1.6-1.7家庭用电-电的安全使用考点目录；考点一、家庭用电考点二、电的安全使用 一、考点分析考点一家庭用电：1、家庭电路（1）家庭电路的组成：进户线和连接导线（电源——火线、零线）、电能表、闸刀开关、断路器、插座等。       （2）电源：火线和零线，两线之间正常电压为220伏（我国的照明电路的电压是220伏，动力电路的电压是380伏），远远超过安全电压，辨别的方法可用测电笔。（3） 测电笔（如图所示）：构造：笔尖金属体、氖管、大电阻（约1000千欧）、弹簧、笔尾金属体。作用：辨别火线和零线。能使氖管发光的是火线，不能使氖管发光的是零线。原理：当笔尖金属体接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过人体和氖管的电流为220伏/1000千欧＝0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。使用方法：用手（食指尖或虎口）接触笔尾金属体，用笔尖金属体接触电线（或与电线连接的导体）。          （4）电能表：铭牌：220V  5（20）A  意义：正常使用电压为220伏，标定电流为5安，最大允许通过电流为20安。（5） 熔断器和断路器：保护装置。当电路中通过的电流过大时，会损坏用电器，严重时会引起火灾，故需保护装置。          （6）闸刀开关：是一种主要用于隔离电源、倒闸操作、用以连通和切断小电流电路开关器件。     作用：接通和切断电路，便于更换电器或维修设备。 2、熔断器    下图所示为各种熔断器       （1）分类：封闭管式熔断器（一般装在电器设备上）：保险丝装在封闭的玻璃管内。敞开插入式熔断器：保险丝装在盒盖上。（2）共同点：当电路中通过的电流过大时，保险丝会自动熔断。（3）保险丝：材料——由熔点较低的金属合金制成。规格不同的保险丝，通常有不同的额定电流。（4）保险丝的选用原则：应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。【问题】（1）能否用铁丝或铜丝来替代保险丝？——不能，因为当电流过大时，铁丝或铜丝一般不会熔断，容易发生事故。   （2）如果选用的保险丝额定电流太大或太小会怎样？——额定电流太大时，起不到保险的作用。太小，则会影响用电器正常工作。   （3）熔断器应装在火线上还是零线上？为什么？——火线上必须安装，也可以火线和零线上同时安装。这样才能真正起到保护的作用。 3、断路器       （1）工作原理：正常情况下，双金属片是平直的，电路的接触点闭合，电流正常通过。当电流过大时，双金属片被过度加热时，发生弯曲，使接触点在弹簧拉力作用下被断开，电路切断，从而起到保护作用。（2）作用：替代闸刀开关和熔断器。当通过的电流达到额定值的一定倍数时断路器可以在几分钟或几秒钟内自动切断电路，从而避免了因电路过载或短路所造成的不良后果。    （3）连接：一般接在火线上。 4、插座     两孔插座：一孔为火线，另一孔为零线（一般是左边接零线，右边接火线）。使用时只要把两脚插头插入插孔即可。三孔插座：火线孔、零线孔、接地孔（一般是左边接零线，右边接火线，上边接地线）。与接地孔相应的那个插脚接在用电器的金属外壳，与大地相连。【讨论】接地孔是干嘛用的？答：在正常情况下，接地线没有电流通过，可一旦与之连接的电器发生漏电，电流就从电器外壳传导至接地线，最终流入地下。与人体的电阻相比，接地线的电阻要小得多，所以绝大部分的电流流经接地线，而流过人体的小部分电流是在安全范围内的。固定式插座：如上图所示，一般固定在墙壁上。移动式插座：如下图所示，一般能自由移动，通过插头与固定式插座相连接。【讨论】为什么使用功率较大的用电器时，都是用三脚插座？为什么三脚插头中与地线连接的较长？答：如果漏电会产生不必要的安全隐患。所以都必须是三脚插头，并可靠接地，才能保证安全。    在设计上，插头的接地线比较长是为了能使插头正确地插入插座，避免插头接地极错插到插座带电孔眼中去。 【讨论】火线进来是先接开关还是先接灯泡？答：先接开关，否则灯泡会与人体构成回路，会发生触电。  考点二、用电安全1、安全电流和电压（1）用电不当的危害：引起触电，损坏电器设备和引发火灾。【设问】人的两手接触一节干电池的正负极，会不会触电？为什么？——不会，因为通过人体的电流太小。（2）触电：是指通过人体的电流达到一定值时对人体产生伤害的事故。【阅读下表】电流值与相应的人体反应：100—200微安对人体无害，医院电疗时能用来治病1毫安使人产生麻的感觉10毫安使人产生触电感觉，但人可以挣脱超过30毫安使人感到剧痛，产生神经麻木，呼吸困难的症状，有生命危险100毫安短时间内使人心跳停止结论：极小的电流（100－200微安）可以用来治病。通过人体的电流越大，从触电到死亡的时间越短。因为人体电阻并不是一个固定值，所以，不同的人触电死亡的电压是不同的。一般情况下，36伏以下的电压才是安全的。但在潮湿环境下，人体电阻变小，安全电压也会变小，故应在24伏甚至12伏以下。 2、触电事故（1）【读图】如图甲所示：说明人同时接触火线和零线，会构成回路而触电。人相当于一个电阻接入电路。如图乙所示：人站在地上，手接触火线触电。这是因为人体跟火线和大地构成一个回路，造成大的电流通过人体，从而产生触电。（2）高压触电：高压线或高压设备的电压常达几十千伏甚至几百千伏，人体虽然没有直接接触它，但只要靠近它也会触电。常见的高压触电方式有以下两种（作为知识拓展）：跨步电压触电（如左下图所示）和高压电弧触电（如下图右图所示）。 3、安全用电原则不接触低压带电体（安全电压的带电体除外），不靠近高压带电体。二、热点题型详解题型一、电路故障1．如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A. B. C点，则不能使验电笔氖灯发亮的点是__B_.                       2．如图是家庭电路的一部分,M是__火____线(选填“火线”或“零线”),闭合S1，灯不亮，用验电笔检测abcd四点，发现这四个点都能使验电笔氖管发光，你认为该电路故障应该是__CN断路____.3．将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。                 4．电工师傅按照图所示电路图安装了一盏白炽灯，闭合开关S后，灯不亮。电工师傅首先检查了电路中的熔丝，发现熔丝完好。接着他用测电笔检查电路，当他用测电笔分别测试A、B、C三点时，氖管都发光，则电路故障可能是（    C  ）A.火线与零线相接触了       B.BC之间有断路C.零线断路                 D.灯短路5．在电路图中有插座、开关、电灯，请在空缺处填入恰当的符号。 因为开关和灯泡串联，并且开关与火线相连，所以下为火线，上为零线；则c为灯泡，b为开关；a为两孔插座；如图所示：6． 如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的  火    线相连接；当闭合开关S，灯L在刚亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路  开路   （填“开路”或“短路”）。                 7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C和D时，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 （ D  ）    A. 火线和零线短路         B. 电灯L短路   C. 电线AC段某处断路     D. 电线BD段某处断路 题型二、电的安全使用1．通过人体的电流超过一定数值，就要威胁人的生命，这个数值是（ B  ）A. 10毫安      B. 30毫安      C. 100毫安      D. 300毫安2．当发现有人触电或电器设备着火时，正确的做法是（ D  ）A. 立即用刀将电线割断    B. 立即上去将人拉开C. 立即泼水灭火          D. 立即拉断电源开关或用绝缘物将电线挑开，再救人3．电工站在干燥的木凳检修家庭电路,下列情况,不会发生触电事故的是(  C   )A．一手握火线，一手握零线B．一手接触火线，一手扶着水泥墙壁C．一手单接触火线D．一手接触火线，一手与站在地面上的人接触4．髙压线接地后，千万不能靠近，原因是( C  )A.电线会把人吸过去       B.电线会把人弹出去C.会造成跨步电压触电     D.电线附近温度太高5．一只小鸟落在11万伏的高压输电线上,如图所示,虽然通电的高压线是裸露的电线,但小鸟仍安全,这是因为(  C)A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟6．下列做法中符合安全用电原则的是（  C   ）7．下列有关家庭用电的说法中正确的是（  B   ）A. 人站在地上用手接触火线是非常危险的    B. 使用测电笔时，不可用手接触笔尾金属体C. 大功率用电器的金属外壳不必接地        D. 选用的保险丝的额定电流越大越安全 三、巩固提升1． 在实际生活中，需要使用如图所示插座的家用电器是（  D  ） A. 电视机             B. 手机充电器    C. 塑料壳电风扇   D. 电冰箱2．.关于家庭电路和安全用电，下列说法中正确的有（ D  ）A. 为了安全，保险丝越粗越好     　B. 只有不高于36伏的电压才是安全的C. 使用测电笔时，不能用手接触笔尾的金属体   　D. 发现有人触电，绝不能用手去拉触电人3． 在家庭电路中，下列安装方法正确的是（ A   ）A. 三孔插座中，一孔接火线，一孔接零线，一孔接地线B. 开关可以接在火线上，也可以接在零线上C. 保险丝只可以接在零线上        D. 保险丝用铜线代替会更保险4． 现需在插座上连入一大功率用电器，并单独配置一根保险丝，下列连接正确的图是（  A   ）     5．我国规定的家庭电路电压、安全电压和一节干电池电压的值分别是（   D   ）A. 220伏，不高于38伏，1.5伏              B. 8伏，不高于36伏，2伏C. 110伏，不高于24伏，15伏           D. 220伏，不高于36伏，1.5伏6．下列生活经验正确的是（   B   ）A. 发现家里煤气严重泄漏，迅速打“110”报警    B. 家用电器应并联接入家庭电路中C. 保险丝熔断后，可用铜丝代替保险丝　         D. 炒菜时油锅中着了火，用水浇熄7． 三孔插座上面有一个插孔E是和插头上的E接通的，则（  A   ）A. 插头上的E是和用电器的金属外壳相连的B. 插座中的E应和零线相连C. 如果和E相连的导线断开，用此插座的洗衣机便不能转动D. 把测电笔笔尖插入E孔，正常情况下测电笔氖管会发光8．如图是家庭电路的一部分。现在灯不亮，用测电笔去测C、D两点时，发现氖管均发光，用测电笔去测A、B两点时，只有测A点时氖管发光，那么故障原因是（   C  ）A. 火线与零线相碰        B. A、D两点间断路C. B、D两点间断路       D. 灯头内两接线柱短路9． 发现有人触电后，应采取的正确措施是（  D  ）A. 赶快把触电人拉离电源           B. 赶快去喊电工来处理C. 赶快用剪刀剪断电源线         D. 赶快用绝缘物体使触电人脱离电线10．下列做法中，符合安全用电原则的是（   D   ）A. 用铜丝代替保险丝             B. 用湿抹布擦正在发光的电灯泡C. 在已通电的电线上晾晒衣服     D. 家用电器金属外壳要接地11．下列说法正确的是（  D  ）A. 对人体的安全电压始终是36伏   B. 家庭电路中的插座应与灯座串联起来C. 在家庭电路中可以用铜丝代替保险丝  D. 电能表是用来测量用户消耗电能的仪表12．高压输电线落在地面上时，人不能走近，其原因是（　D　）A. 会把人吸过去  　　　　　　　　　　　 B. 会把人弹开来C. 输电线和人体之间会发生放电现象　　   D. 存在跨步电压13．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右上图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且火线要先过开关，再接入灯泡顶部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
