    11.4串联电路和并联电路(二)电表的改装与校对-2022-2023学年上学期高二物理同步课件(新教材人教版必修第三册)

    资料中包含下列文件,点击文件名可预览资料内容
    • 课件
      11.4 串联电路和并联电路(二)电表的改装与校对(课件).pptx
    • 视频
      电压表读数.swf
    • 视频
      电流表读数.swf
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第1页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第2页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第3页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第4页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第5页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第6页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第7页
    11.4 串联电路和并联电路(二)电表的改装与校对(课件)第8页
    当前文件暂不支持在线预览,请下载使用
    当前文件暂不支持在线预览,请下载使用
    还剩20页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    高中物理人教版 (2019)必修 第三册4 串联电路和并联电路评课ppt课件

    展开

    这是一份高中物理人教版 (2019)必修 第三册4 串联电路和并联电路评课ppt课件,文件包含114串联电路和并联电路二电表的改装与校对课件pptx、电压表读数swf、电流表读数swf等3份课件配套教学资源,其中PPT共28页, 欢迎下载使用。

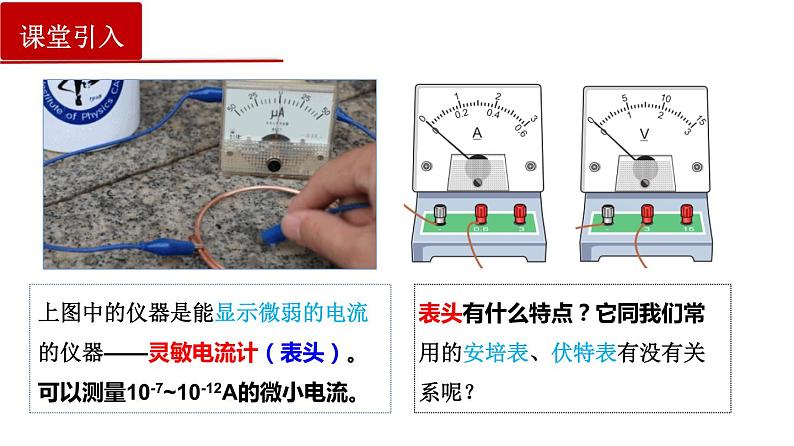

    上图中的仪器是能显示微弱的电流的仪器——灵敏电流计(表头)。可以测量10-7~10-12A的微小电流。

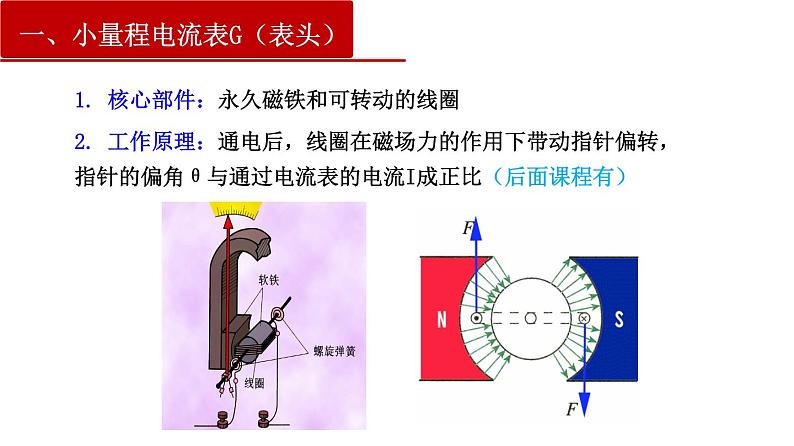

    1. 核心部件:永久磁铁和可转动的线圈
    2. 工作原理:通电后,线圈在磁场力的作用下带动指针偏转,指针的偏角θ与通过电流表的电流I成正比(后面课程有)
    一、小量程电流表G(表头)

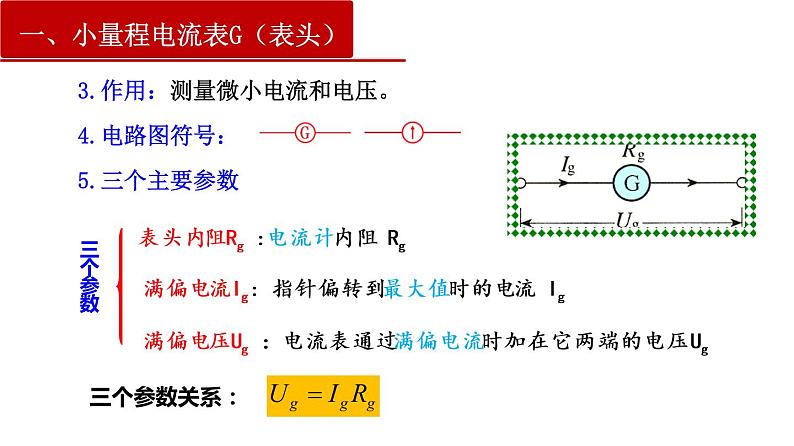

    3.作用:测量微小电流和电压。
    4.电路图符号:
    表头内阻Rg :电流计内阻 Rg
    满偏电流Ig: 指针偏转到最大值时的电流 Ig
    满偏电压Ug :电流表通过满偏电流时加在它两端的电压 Ug

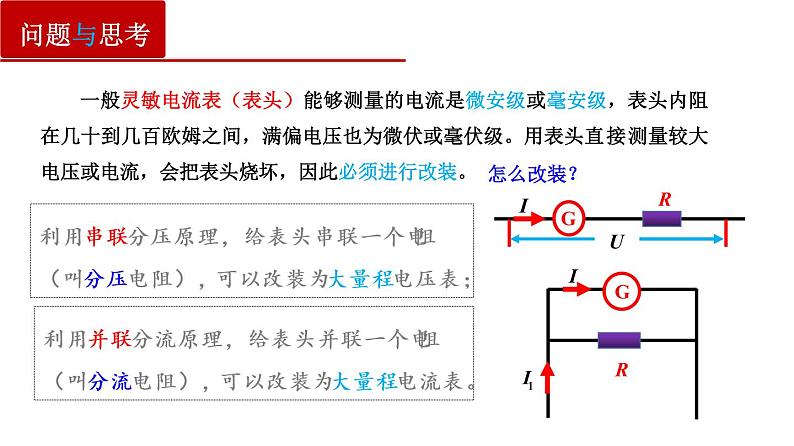

    一般灵敏电流表(表头)能够测量的电流是微安级或毫安级,表头内阻在几十到几百欧姆之间,满偏电压也为微伏或毫伏级。用表头直接测量较大电压或电流,会把表头烧坏,因此必须进行改装。
    利用串联分压原理,给表头串联一个电阻(叫分压电阻),可以改装为大量程电压表;
    利用并联分流原理,给表头并联一个电阻(叫分流电阻),可以改装为大量程电流表。

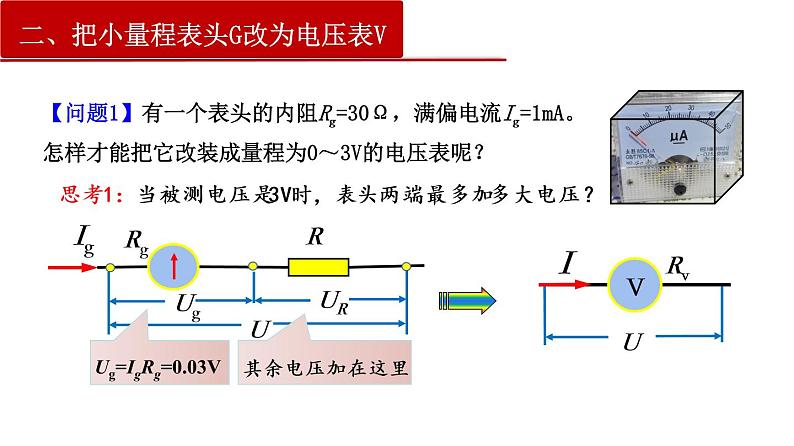

    【问题1】有一个表头的内阻Rg=30Ω,满偏电流Ig=1mA。怎样才能把它改装成量程为0~3V的电压表呢?
    思考1:当被测电压是3V时,表头两端最多加多大电压?
    二、把小量程表头G改为电压表V
    Ug=IgRg=0.03V

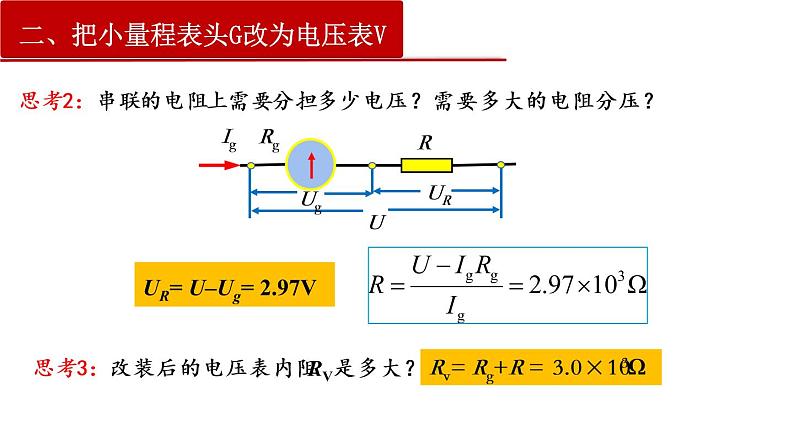

    思考2:串联的电阻上需要分担多少电压?需要多大的电阻分压?
    思考3:改装后的电压表内阻RV是多大?
    UR= U–Ug= 2.97V
    Rv= Rg+R = 3.0×103Ω

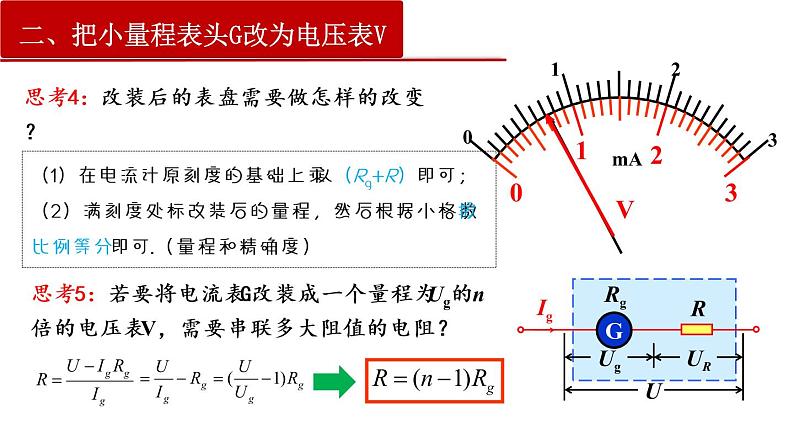

    思考4:改装后的表盘需要做怎样的改变?
    (1)在电流计原刻度的基础上乘以(Rg+R)即可;(2)满刻度处标改装后的量程,然后根据小格数按比例等分即可.(量程和精确度)
    思考5:若要将电流表G改装成一个量程为Ug的n倍的电压表V,需要串联多大阻值的电阻?
    【问题2】有一个电流表G,内阻Rg=30Ω,满偏电流Ig=1mA。要把它改装为量程为0~0.6A的电流表,要并联多大的电阻?
    三、把小量程表头G改为电流表A
    思考1:当被测电流是0.6A时,流过表头的电流最大为多大?
    思考2:并联的电阻上需要分担多少电流?
    IR=I - Ig=(0.6-0.001)A=0.599A
    思考3:需要多大的分流电阻?
    思考4:改装后的安培表内阻RA是多大?
    (1)在原电流表原刻度的基础上乘以(1+ )即可(2)满刻度处标改装后的量程,然后根据小格数按比例等分即可。 (量程和精确度)
    问题6:若将电流表G改装成一个量程为Ig的n倍的电流表A,需要并联多大阻值的电阻?
    问题5:改装后的表盘需要做怎样的改变?
    校对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值.
    改变变阻器R的滑片位置,使V 的示数分别为0.5V、 1.0V、 1.5V、 2.0V……核对改装电压表的示数是否正确,若改装的电压表满刻度3V时,标准电压表V的读数为3.1V,则百分误差
      读数时应使视线垂直于刻度表面,并要估读. 具体估读方法如下:
    1.量程为3 V和3 A的电压表和电流表,其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.因此最后读数如果以V (A)为单位,小数点后面有两位,尾数可能为0、1、2、3…
    五、电流表和电压表的读数
    2.量程为0.6 A的电流表,其最小分度为0.02 A, 读数要估读到最小分度的二分之一.因此最后读数如果以A为单位,小数点后面有两位,尾数可能为0、1、2、3…
    3.量程为15 V的电压表,其最小分度为 0.5 V, 读数要估读到最小分度的五分之一.因此最后读数如果以V为单位,小数点后面只有一位,尾数可能为0、1、2、3…
    读数原则:按照“1、2、5分度”进行估读
    0 ~ 3 V: V 0 ~ 15 V: V
    0 ~ 0.6 A: A 0 ~ 3 A: A
    【典例1】用同一个小量程电流表G分别改装成电流表A、电压表V,则G、A、V的内电阻RG、RA 、RV之间的关系为 ( )A.RG
