2022年北京八十中中考物理模拟试卷（含解析）
展开
这是一份2022年北京八十中中考物理模拟试卷（含解析），共24页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

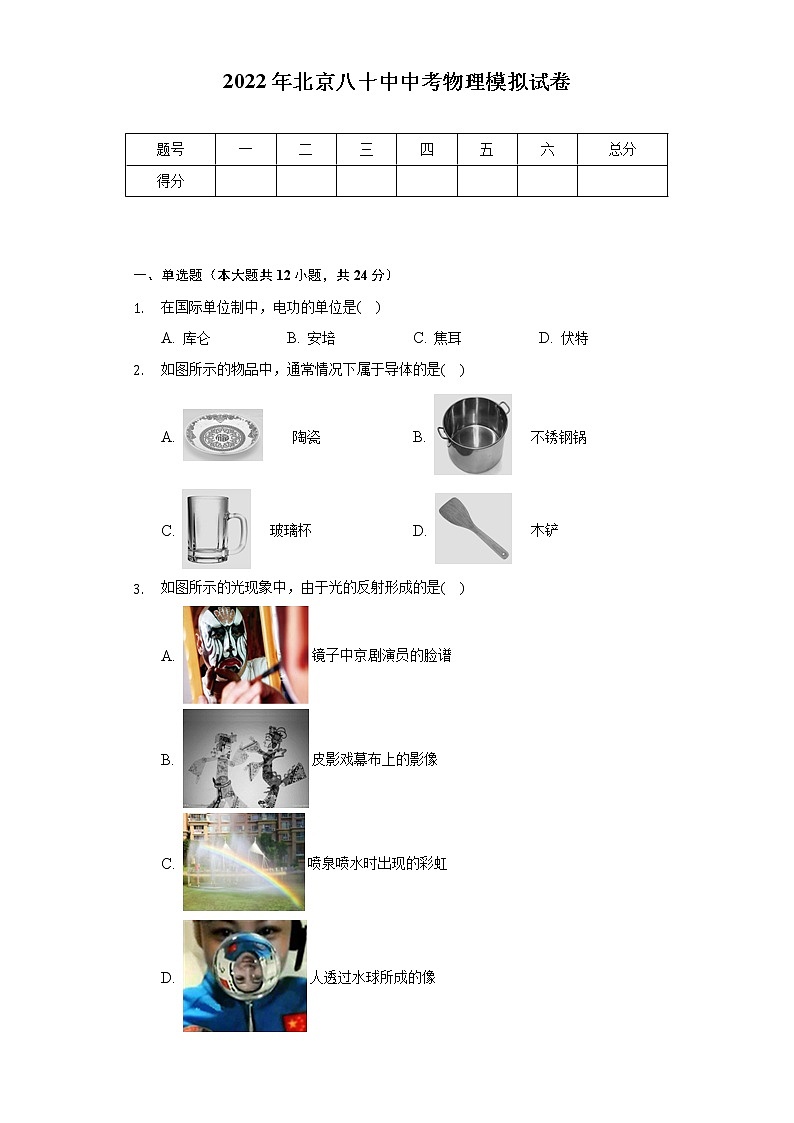

2022年北京八十中中考物理模拟试卷
题号
一
二
三
四
五
六
总分
得分
一、单选题（本大题共12小题，共24分）
1. 在国际单位制中，电功的单位是( )
A. 库仑 B. 安培 C. 焦耳 D. 伏特
2. 如图所示的物品中，通常情况下属于导体的是( )
A. 陶瓷 B. 不锈钢锅
C. 玻璃杯 D. 木铲
3. 如图所示的光现象中，由于光的反射形成的是( )
A. 镜子中京剧演员的脸谱
B. 皮影戏幕布上的影像
C. 喷泉喷水时出现的彩虹
D. 人透过水球所成的像

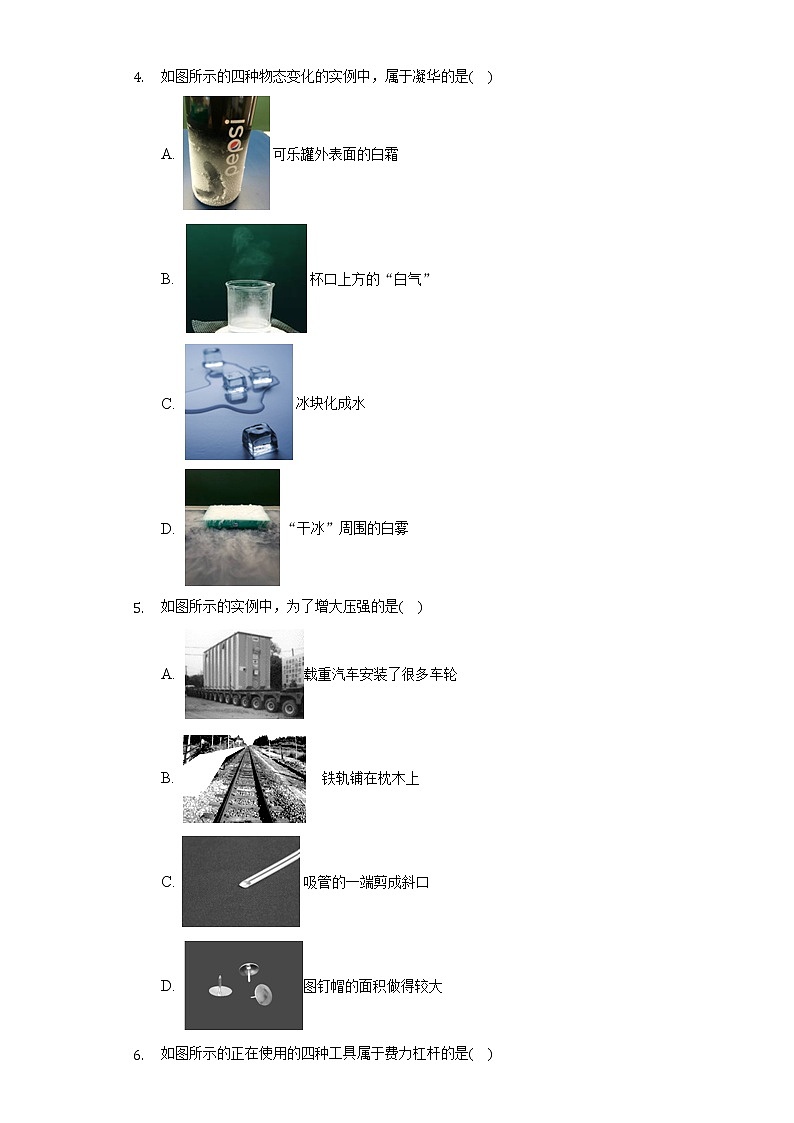

4. 如图所示的四种物态变化的实例中，属于凝华的是( )
A. 可乐罐外表面的白霜
B. 杯口上方的“白气”
C. 冰块化成水
D. “干冰”周围的白雾
5. 如图所示的实例中，为了增大压强的是( )
A. 载重汽车安装了很多车轮
B. 铁轨铺在枕木上
C. 吸管的一端剪成斜口
D. 图钉帽的面积做得较大

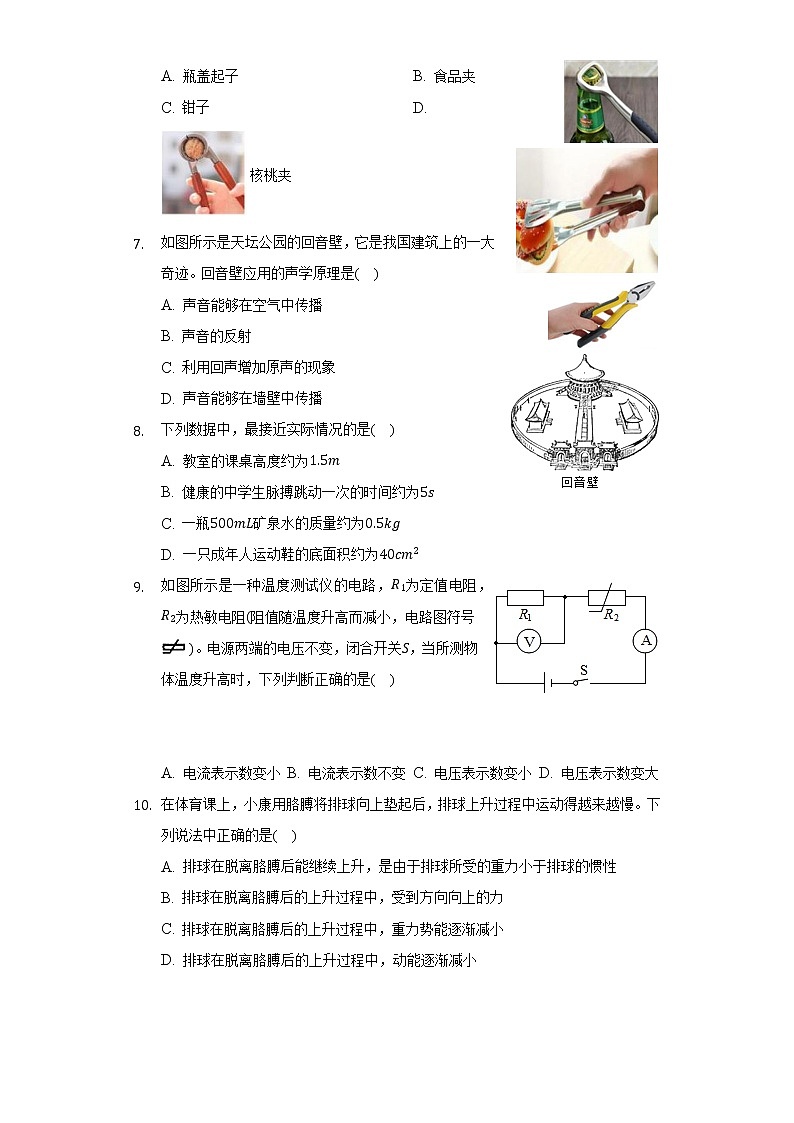

6. 如图所示的正在使用的四种工具属于费力杠杆的是( )
A. 瓶盖起子 B. 食品夹
C. 钳子 D. 核桃夹
7. 如图所示是天坛公园的回音壁，它是我国建筑上的一大奇迹。回音壁应用的声学原理是( )
A. 声音能够在空气中传播
B. 声音的反射
C. 利用回声增加原声的现象
D. 声音能够在墙壁中传播
8. 下列数据中，最接近实际情况的是( )
A. 教室的课桌高度约为1.5m
B. 健康的中学生脉搏跳动一次的时间约为5s
C. 一瓶500mL矿泉水的质量约为0.5kg
D. 一只成年人运动鞋的底面积约为40cm2
9. 如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻(阻值随温度升高而减小，电路图符号)。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是( )
A. 电流表示数变小 B. 电流表示数不变 C. 电压表示数变小 D. 电压表示数变大
10. 在体育课上，小康用胳膊将排球向上垫起后，排球上升过程中运动得越来越慢。下列说法中正确的是( )
A. 排球在脱离胳膊后能继续上升，是由于排球所受的重力小于排球的惯性
B. 排球在脱离胳膊后的上升过程中，受到方向向上的力
C. 排球在脱离胳膊后的上升过程中，重力势能逐渐减小
D. 排球在脱离胳膊后的上升过程中，动能逐渐减小
11. 如图所示，盛有水的杯子静止在水平桌面上。杯子重1N，高9cm，底面积为0.003m2；杯内水重2N，水深0.06m，水的密度为1.0×103kg/m3，g取10N/kg。下列选项中正确的是( )
A. 水对杯底的压强为900Pa B. 水对杯底的压力为2N
C. 水杯对桌面的压强为1000Pa D. 水杯对桌面的压力为2.8N
12. 把标有“6V 3W”的小灯泡L(设灯丝电阻不变)与标有“100Ω1A”的滑动变阻器连接在两端电压恒为18V的电源上，电压表的量程为“0～15V”，如图所示。在保证电路安全的情况下，下列说法中正确的是( )
A. 电路中允许通过的最大电流为1A
B. 电路总电功率的最大值为15W
C. 小灯泡L消耗电功率的最小值为1.5W
D. 滑动变阻器允许调节的范围是24Ω～60Ω
二、多选题（本大题共3小题，共6分）
13. 下列说法中正确的是( )
A. 燃料燃烧的过程是将内能转化为化学能
B. 烧水的过程是通过热传递的方式改变了水的内能
C. 物体的内能增大，其温度不一定升高
D. 热机的效率越高，消耗的燃料就越少
14. 下列说法中正确的是( )
A. 用磁感线可以描述磁场的强弱
B. 只要导体在磁场中运动，该导体中就会产生感应电流
C. 通电导体产生的磁场的方向与通过该导体的电流方向有关
D. 利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
15. 小明体重600N，用由A、B两个相同的滑轮组成的滑轮组向上提升1000N的重物C，如图所示。提升的过程中，小明用大小为550N且竖直向下的力拉动绳子，使物体C以0.4m/s的速度匀速上升。若不计绳重及轮与轴的摩擦，则下列说法正确的是( )
A. 小明对地面的压力为50N
B. 拉力的功率为220W
C. 天花板受到滑轮A的拉力为1200N
D. 提升重物C时滑轮组的机械效率约为91%
三、填空题（本大题共1小题，共2分）
16. 如图所示，物体A的长度为______cm。
四、实验探究题（本大题共7小题，共28分）
17. 小阳在学习了大气压强的知识后，上网查阅了相关资料如表所示，请利用表的信息回答下列问题：
城市
海拔高度/m
大气压/kPa
水的沸点/℃
北京
43.5
100.87
100
成都
505.9
94.77
98.4
贵阳
1071.2
88.79
96.6
兰州
1517.2
84.31
95.2
拉萨
3658.0
65.23
88.4
(1)海拔高度为3000米处，水的沸点可能是______。
A、75℃ B、83℃ C、90℃ D、100℃
(2)若他将一个用橡皮膜密封的玻璃瓶(如图所示)从北京带到拉萨，请你推断橡皮膜发生的变化并解释该现象产生的原因：______。
18. 在探究“近视眼的矫正”课外实验中，用蜡烛模拟远处所视物体；水凸透镜模拟人眼晶状体，并与注射器相连，其凸起程度(凸起程度越大，其焦距就越小)可通过注射器注入或抽出水量来调节；用光屏模拟人眼视网膜。
(1)如图所示，此时水凸透镜的焦距为10cm，蜡烛放在20cm刻度线处，在光屏上得到了烛焰清晰的像，该像是倒立、______(选填：“放大”、“缩小”或“等大”)的实像。
(2)向水凸透镜内注入适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了。若想在光屏上再次得到清晰的像，可以将光屏向______(选填：“远离”或“靠近”)透镜的方向移动；或者光屏不移动，在烛焰和水凸透镜间加一个焦距合适的______(选填：“凸”或“凹”)透镜也可以。
19. 小海在实验室测量盐水密度。他在调节天平时，发现指针偏向分度盘中央刻度线的右侧，如图甲所示，为使天平横梁水平平衡，他应将平衡螺母向(选填：“左”或“右”)端调。小海先将适量盐水倒入烧杯，用调好的天平测量烧杯和盐水的总质量，天平平衡时的情景如图乙所示，则烧杯和盐水的总质量为______g。接着小海将烧杯中的一部分盐水倒入空量筒中，如图丙所示，则倒出的盐水体积为______cm3。接着小海用天平测出烧杯和剩余盐水的总质量为62g，请你根据以上实验数据计算出此盐水的密度为______kg/m3。
20. 小阳做“伏安法测电阻”实验时，图甲是他未连接完成的实物电路。
(1)请你用笔画线代替导线完成图甲电路。要求滑动变阻器滑片P向左滑动时，电流表示数变大。
(2)闭合开关后，发现电流表无示数，电压表有示数，原因可能是______。
A.滑动变阻器发生断路
B.滑动变阻器发生短路
C.电阻R发生断路
D.电阻R发生短路
(3)排除故障后，闭合开关S，调节滑动变阻器的滑片P到某位置时，两电表的示数如图乙、丙所示，电压表示数为______V，则电阻R为______Ω。
21. 如图所示电路，蓄电池电压恒定，两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，煤油中分别浸入电阻丝R1和R2，且R1
22. 小阳学习了液体内部压强的特点后，想用压强计将实验桌上的一杯盐水和一杯纯净水(已知ρ盐水>ρ纯水)区别开。
(1)他将蒙有橡皮膜的金属盒作为探头与压强计相连，在一个烧杯中倒入适量的水，将探头放在水中不同的深度，如图甲所示，发现U形管中的液面高度没有发生变化，请你写出一种出现这种现象可能的原因：______。
(2)他将实验器材调整好后，将压强计的探头先后浸没到两杯液体中，探头所在深度与U形管中液面的高度如图乙、丙所示，则______(选填：“乙”或“丙”)图杯中的液体一定是盐水，写出你判断的依据和推理过程：______。
23. 在“探究滑动摩擦力大小与哪些因素有关”的实验中，同学们猜想有以下几个影响因素：
①接触面之间的压力；
②物体的重力；
③物体间接触面积的大小；
④物体间接触面的粗糙程度；
小明用如图所示实验装置探究滑动摩擦力的大小与物体间接触面积的大小是否有关，小明探究该问题时应该控制的变量是______(写选项前的序号)。
(1)下面是他的主要实验步骤，请你把步骤补充完整。
①将一端装有定滑轮的平直长木板固定在水平桌面上，按图组装器材。将粗糙程度相同，底面积是36cm2的正方体木块A叠放在底面积是16cm2的正方体木块B上，调整定滑轮支架的倾斜角度，使与正方体木块B相连的细线绷直后与长木板表面平行，并在表格中记入木块B和木块A的底面积。
②将细线的另一端与调好的弹簧测力计相连，______拉弹簧测力计，在向上拉动的过程中读出弹簧测力计示数F，并记入表格。
③再将______，调整定滑轮支架的倾斜角度，使与正方体木块与A相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记入表格。计算两次滑动摩擦力的值并记入表格。
④根据公式______计算两次滑动摩擦力的值并记入表格。
(2)请你帮小明画出实验数据记录表。
五、计算题（本大题共1小题，共2分）
24. 小京利用铝块、细线、量筒和适量的水测量一个形状不规则的小蜡块的密度。如图所示的四个图是小京正确测量过程的示意图。图中v0、v1、v2、v3分别是量筒中水面所对应的示数。已知水的密度为ρ水，利用图中测量出的物理量和ρ水计算小蜡块的密度，写出小蜡块密度的表达式：ρ蜡=______。
六、综合题（本大题共2小题，共8分）
25. 在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“保温”、“加热”之间的转换，饮水机工作时功率随时间的变化关系图像如图乙所示。求：
(1)分别画出“保温”和“加热”状态的等效电路图；
(2)饮水机工作时，通过电阻R1的电流；
(3)电阻R2的阻值；
(4)电路30min消耗的总电能。
26. 将一盛有水的圆柱形容器置于水平桌面上。用细线拴一重为G的小球，将小球浸没在水中，细线对小球的拉力为F，如图所示。已知：小球的体积为10−3m3，密度为0.8×103kg/m3，g取10N/kg。求：
(1)画出小球在水中完全浸没时的受力分析图；
(2)小球受到的重力大小；
(3)小球受到拉力的大小；
(4)剪断细线后，小球漂浮在水面上，此时它所受的浮力大小。
答案和解析
1.【答案】C
【解析】解：A、库仑是电量的单位；
B、安培是电流的单位；
C、焦耳是电功的单位；
D、伏特是电压的单位．
故选C．
根据我们对于电功的单位焦耳和千瓦时的了解来解答．
此题考查的是我们对于电功单位的了解，是一道基础题．
2.【答案】B
【解析】解：
ACD、陶瓷、玻璃杯和木铲都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；
故选：B。
根据导体和绝缘体的性质，再结合物体的导电性选择答案。生活中常见的导体有：各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有：玻璃、橡胶、陶瓷、空气、蒸馏水等。
此题主要考查导体和绝缘体，对生活中常见物体是导体还是绝缘体应当掌握，属于基础题。
3.【答案】A
【解析】解：A、镜子中京剧演员的脸谱，属于平面镜成像，是由于光的反射形成的，故A正确；
B、皮影戏幕布上的影像中影子的形成说明光是沿直线传播的，故B错误；
C、喷泉喷水时出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的折射形成的，故C错误；
D、人透过水球所成的像属于凸透镜成像，其原理是光的折射现象，故D错误。
故选：A。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。
4.【答案】A
【解析】解：
A、可乐罐外表面的白霜，是水蒸气直接由气态变成固态，属于凝华现象，故A正确；
B、杯口上方的“白气”是水蒸气遇冷液化形成的液态小水滴，故B错误；
C、冰块化成水，固态冰变为液态水，属于熔化现象，故C错误；
D、“干冰”周围的白雾是由于“干冰”升华吸热，使周围空气温度降低，空中的水蒸气遇冷液化形成的液态小水滴，故D错误。
故选：A。
(1)在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；
(2)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
此题考查的是我们生活中的物态变化现象，看物体由什么状态变为了什么状态，根据物态变化的定义来判断。
5.【答案】C
【解析】A、载重汽车安装了很多车轮，增大了与地面的接触面积，从而减小了对地面的压强；故A不符合题意；
B、铁轨铺在枕木上，是通过增大受力面积的方法减小对路基的压强；故B不符合题意；
C、吸管的一端剪成斜口；在压力一定时，减小受力面积来增大压强。故C符合题意；
D、图钉帽的面积做得较大；是通过增大受力面积的方法减小压强；故D不符合题意；
减小压强的方法：在压力一定时，增大受力面积来减小压强。在受力面积一定时，减小压力来减小压强；
增大压强的方法：在压力一定时，减小受力面积来增大压强。在受力面积一定时，增大压力来增大压强；
此题考查改变压强的方法在生活中的应用；压强的变化与压力大小和受力面积大小的变化有关。
6.【答案】B
【解析】解：A、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不合题意；
B、食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故B符合题意；
C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不合题意；
D、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不合题意。
故选：B。
结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
7.【答案】B
【解析】解：人站在北京天坛的回音壁内说话，其他人可以在壁内的任何位置听到他的多次说话声，这种现象的原理是利用声音的反射，B正确，ACD错误。
故选：B。
声音在传播过程中遇到障碍物时，会发生反射，这样就会形成回声。
本题考查学生对回声的了解，回声是声音的反射形成的，平时注重物理和生活的联系。
8.【答案】C
【解析】解：A、教室的课桌高度约为0.8m，故A错误；
B、中学生脉搏跳动一次的时间约为1s，故B错误；
C、一瓶500mL矿泉水的质量约为0.5kg，符合实际，故C正确；
D、一只成年人运动鞋的底面积约为200cm2，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
9.【答案】D
【解析】由电路图可知，热敏电阻与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；
当温度升高时，热敏电阻的阻值减小，因此电路中的总电阻减小；已知电源电压不变，由I=UR知，电路中的电流变大，即电流表示数变大，故AB错误；
根据U=IR知，在电阻不变时，定值电阻R1两端的电压变大，电压表的示数增大，故C错误，D正确。
故选：D。
由电路图可知，热敏电阻与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；当温度升高时，热敏电阻的阻值减小，根据欧姆定律可知电路电流的变化，根据U=IR可知定值电阻R1两端电压的变化。
10.【答案】D
【解析】AB、排球在脱离胳膊后能继续上升，是因为排球具有惯性，仍然要保持原来的运动状态，惯性不是力；球在空中运动的过程中，只受到重力、空气的阻力，故AB错误；
CD、排球在脱离胳膊后的上升过程中，球的质量不变，高度变大，重力势能逐渐变大；质量不变，速度变小，动能变小，故C错误，D正确。
故选：D。
我们把物体保持原来运动状态不变的性质叫做惯性，惯性是一种性质，不是力；重力势能的大小与质量、高度有关；动能的大小与质量、速度有关。
11.【答案】C
【解析】解：AB、水对杯底的压强为：p水=ρ水gℎ=1.0×103kg/m3×10N/kg×0.06m=600Pa，故A错误；
水对杯底的压力为：F水=p水S=600Pa×0.003m2=1.8N，故B错误；
CD、杯子对水平桌面的压力等于杯子和水的重力，即水杯对桌面的压力为：F杯=G总=G杯+G水=1N+2N=3N，故D错误；
水杯对桌面的压强为：p=FS=3N0.003m2=1000Pa，故C正确。
故选：C。
AB、已知杯内水的深度，根据p=ρ液gℎ计算水对杯底的压强，已知杯底面积，根据p=FS计算水对杯底的压力；
CD、杯子对水平桌面的压力等于杯子和水的重力，根据F=G计算杯子对桌面的压力，根据p=FS计算杯子对桌面的压强。
本题考查压强和压力的计算，要注意计算液体对容器底的压强和压力，应先计算压强再求压力。
12.【答案】D
【解析】解：由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压。
灯的额定电流为：IL额=PL额UL额=3W6V=0.5A，而滑动变阻器允许通过的最大电流为1A，
串联电路中各处电流相等，所以电路中允许通过的最大电流为I大=IL额=0.5A，故A错误；
此时电路消耗的功率最大值为：P=UI大=18V×0.5A=9W，故B错误；
由串联电路的电压规律可得，滑动变阻器两端的最小电压为：U滑小=U−UL额=18V−6V=12V，
滑动变阻器接入电路的最小阻值为：R滑小=U滑小I大=12V0.5A=24Ω，
小灯泡的电阻为：RL=UL额IL额=6V0.5A=12Ω，
根据P=UI=U2R可知，灯泡的电阻一定时，灯泡的电功率随实际电压的增大而增大，当滑动变阻器两端的电压最大为15V时，根据串联电路的电压规律可知灯两端的电压最小，
则灯泡两端的最小电压为：UL小=U−U滑大=18V−15V=3V，
通过小灯泡的最小电流即电路中的最小电流为：I小=IL小=UL小RL=3V12Ω=0.25A，
小灯泡消耗的最小功率为：PL小=UL小IL小=3V×0.25A=0.75W，故C错误；
此时滑动变阻器接入电路的阻值最大为：R滑大=U滑大I小=15V0.25A=60Ω，滑动变阻器允许调节的范围是24Ω～60Ω，故D正确。
故选：D。
由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压。
根据P=UI计算灯的额定电流，并与滑动变阻器允许通过的最大电流比较，确定电路中允许通过的最大电流，根据P=UI计算电路的最大总功率，根据串联电路的电压规律和欧姆定律计算滑动变阻器接入电路的最小阻值；
根据欧姆定律计算小灯泡的电阻；根据P=UI=U2R可知，灯泡的电阻一定时，灯泡的电功率随实际电压的增大而增大，当滑动变阻器两端的电压最大时，根据串联电路的电压规律可知灯两端的电压最小，根据电压表所选量程可知滑动变阻器两端的最大电压，从而求得灯泡两端的最小电压，根据欧姆定律计算通过小灯泡的最小电流，根据P=UI计算小灯泡消耗的最小功率，
根据欧姆定律计算滑动变阻器接入电路的最大阻值。
本题考查电功率、欧姆定律在串联电路中的应用计算，根据串联电路的电流、电压规律确定电路中的最大电流和最小电流是关键。
13.【答案】BC
【解析】解：A、燃料燃烧过程，将化学能转化为内能，故A错误；
B、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故B正确；
C、晶体在熔化过程中，吸收热量，温度不变，内能增大，故C正确；
D、内燃机的效率越高，但不确定总能量的多少，故消耗的燃料不一定越少，故D错误。
故选：BC。
(1)不同的能量之间可以进行相互的转化，根据选项中描述的物体或现象，分析其消耗了哪种能量，又得到了哪种能量，从而做出判断；
(2)改变物体内能的方式有做功和热传递热；
(3)晶体熔化过程中，吸收热量、内能增大，但温度不变；
(4)热机用来做有用功的能量与燃料完全燃烧放出的能量之比叫做热机的效率，在工作过程中，比值越大，效率越高；在做相同总功的情况下，热机的效率越高。
本题是一道综合题，考查的内容较多，但都是基础题，难度不大。
14.【答案】AC
【解析】A、用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B、导体中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；导体在磁场中运动，不一定会产生感应电流，故B错误；
C、奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故C正确；
D、利用铁屑可以看到磁体周围磁场的分布情况，但看不到磁场方向，磁场方向是人为规定的，故D错误。
磁场是一种抽象的物质，学习磁场的概念要从客观存在性、描述方法、基本性质，等多方面理解。
15.【答案】ACD
【解析】解：A、人受到竖直向下的重力、竖直向上的拉力和支持力，由力的平衡条件可知，地面对人的支持力：F支=G人−F=600N−550N=50N，
则小明对地面的压力：F压=F支=50N，故A正确；
B、由图可知n=2，绳子自由端移动的速度v=nv物=2×0.4m/s=0.8m/s，
拉力做功的功率：P=Wt=Fst=Fv=550N×0.8m/s=440W，故B错误；
C、因为不计绳重和摩擦时F=1n(G+G动)，所以动滑轮的重力：G动=nF−G=2×550N−1000N=100N；
天花板受到滑轮A的拉力：F拉=2F+G动=2×550N+100N=1200N，故C正确；
D、滑轮组的机械效率：η=W有W总=GℎFs=GℎFnℎ=GnF=1000N2×550N×100%≈91%，故D正确。
故选：ACD。
(1)对人受力分析，根据力的平衡条件求出地面对人的支持力，根据力的作用是相互的求出小明对地面的压力；
(2)由图可知n=2，绳子自由端移动的速度v=nv物，利用P=Wt=Fst=Fv求拉力做功的功率；
(3)利用不计绳重和摩擦时F=1n(G+G动)求动滑轮的重力，
天花板受到滑轮A的拉力等于两股绳子的拉力加上定滑轮的重力；
(4)利用η=W有W总=GℎFs=GℎFnℎ=GnF求滑轮组的机械效率。
本题考查了力的平衡条件、使用滑轮组时绳子的拉力、功率和机械效率的计算，利用好推导式P=Wt=Fst=Fv及不计绳重和摩擦时F=1n(G+G动)是关键。
16.【答案】3.40
【解析】解：由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体A的左侧与零刻度线对齐，右侧与3.40cm对齐，所以物体的长度为L=3.40cm。
故答案为：3.40。
刻度尺的分度值是刻度尺相邻两刻度线表示的长度。使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
刻度尺是初中物理中基本的测量工具，使用前要观察它的量程和分度值，使用时刻度要紧贴被测物体，读数时视线与刻度垂直，估读到分度值的下一位。
17.【答案】(1)C；
(2)从北京到拉萨大气压变小，玻璃瓶外气压小于瓶内气压，使得膜受到的向内的压力小于向外的压力，因此橡皮膜凸起。
【解析】本题考查了大气压强与高度的关系、沸点与气压的关系。
(1)由表格数据可知，海拔高度为3000米处，高于兰州低于拉萨，水的沸点应该高于88.4℃低于95.2℃，故选：C；
(2)现象：橡皮膜凸起；解释：从北京到拉萨大气压变小，玻璃瓶外气压小于瓶内气压，使得膜受到的向内的压力小于向外的压力，因此橡皮膜凸起。
18.【答案】缩小 靠近 凹
【解析】解：(1)如图，凸透镜在50cm刻度处，蜡烛在20cm刻度处，物距为：u=50cm−20cm=30cm，凸透镜的焦距是10cm，u>2f，成倒立、缩小的实像；
(2)向水凸透镜内注入适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了。若想在光屏上再次得到清晰的像，可以将光屏向靠近透镜的方向移动适当距离；或者光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜也可以，凹透镜对光线有发散作用。
故答案为：(1)缩小；(2)靠近；凹。
(1)根据蜡烛和凸透镜的位置求出物距，根据物距和焦距的关系，确定凸透镜成像特点；
(2)近视眼镜是凹透镜，当近视眼镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方；近视眼的晶状体变厚，会聚能力增强，像距减小，像呈在视网膜的前方；戴近视眼镜使光线发散一些，使像距增大，使像呈在视网膜上。
本题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用。此题看似复杂，其实只要用心，仔细审题，并不难。
19.【答案】83.2 20 1.06×103
【解析】解：(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯和盐水的总质量是m1=50g+20g+10g+3.2g=83.2g；
(2)量筒的分度值为1mL，量筒中盐水的体积为V=20mL=20cm3；
(3)量筒中盐水的质量为m=m1−m2=83.2g−62g=21.2g，
盐水的密度为：ρ=mV=21.2g20cm3=1.06g/cm3=1.06×103kg/m3。。
故答案为：83.2；1.06×103。
(1)被测物体的质量等于砝码的总质量与游码所对刻度值之和；
(2)读取量筒中液体的体积时，首先要明确量筒的分度值，读数时视线与液面最凹处相平；
(3)已知烧杯和液体的总质量和剩余液体和烧杯的质量，可以得到量筒中液体的质量；
已知液体的质量和体积，利用公式ρ=mV得到液体的密度。
此题主要考查了关于液体密度测量的基本技能，包括天平、量筒的读数，运用密度的公式进行计算，是一道基础实验题。
20.【答案】C 2 4
【解析】解：(1)滑动变阻器滑片P向左滑动时，电流表示数变大，说明滑动变阻器的阻值变小，滑动变阻器应接左下接线柱，故实物图如下：
；
(2)闭合开关后，发现电流表无示数，说明电路发生断路，电压表有示数说明电阻R发生断路，故选C；
(3)由图乙得出电压表的示数为2V，再由图丙得出电流表的示数为0.5A，则电阻R=UI=2V0.5A=4Ω。
故答案为：(1)如上图所示；(2)C；(3)2；4。
(1)滑动变阻器滑片P向左滑动时，电流表示数变大，说明滑动变阻器的阻值变小，滑动变阻器应接左下接线柱；
(2)闭合开关后，发现电流表无示数，说明电路发生断路，根据电压表的情况确定断路处；
(3)由图乙得出电压表的示数，再由图丙得出电流表的示数，最后根据R=UI计算出电阻。
本题考查了伏安法测定值电阻的阻值、实物图连接、电路故障分析、计算电阻值，是一道常规题，难度不大。
21.【答案】电阻；温度计示数变化
【解析】(1)由图可知，两电阻丝串联，则通过两电阻丝的电流和通电时间是相同的，电阻不同，所以探究的是热量与电阻的关系；
(2)电流通过电阻丝做功，消耗的电能转化为内能，产生的热量被煤油吸收，煤油吸收热量、温度升高，所以，本实验是通过温度计的示数变化反映电流产生的热量多少。
根据图中的相同点和不同点，利用控制变量法分析实验探究的内容；此实验中用温度计示数变化的大小反映产生热量的多少。
本题主要考查焦耳定律的探究实验，注意控制变量法和转换法的应用，常见题目。
22.【答案】漏气 丙 丙的液体压强大于乙液体压强，金属盒在丙液体中的深度小于金属盒在乙液体中的深度，即；ℎ乙>ℎ丙，根据p=ρgℎ可知，丙杯中液体的密度大于乙杯中液体的密度，故图丙杯中的液体一定是盐水
【解析】解：(1)压强计是通过U形管中液面的高度差来反映被测液体压强大小的，若用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边的液面的高度几乎不变，则说明装置漏气；
(2)压强计放在乙烧杯中，U形管两侧液面高度差较小；压强计放在丙烧杯中，U形管两侧液面高度差大，所以丙的液体压强大于乙液体压强，金属盒在丙液体中的深度小于金属盒在乙液体中的深度，即；ℎ乙>ℎ丙，根据p=ρgℎ可知，丙杯中液体的密度大于乙杯中液体的密度，故图丙杯中的液体一定是盐水。
故答案为：(1)漏气；(2)丙；丙的液体压强大，金属盒在丙液体中的深度小于金属盒在乙液体中的深度，即；ℎ乙>ℎ丙，根据p=ρgℎ可知，丙杯中液体的密度大于乙杯中液体的密度，故图丙杯中的液体一定是盐水。
(1)掌握转换法在实验中的应用，实验中通过U形管中两边的液面高度差来反应被测压强大小的；检查装置时，用手按压橡皮膜，若U形管中液体能灵活升降，则说明装置不漏气；
(2)探究液体内部压强的仪器是压强计，U形管两端的液面差越大，金属盒受到的压强越大，据此分析。
本题考查了液体压强大小的影响因素，利用控制变量法，探究液体压强与液体密度、液体深度的关系。
23.【答案】①②④ 匀速向上 木块B叠放在木块A上 F=f
【解析】解：要探究滑动摩擦力的大小与物体间接触面积的大小是否有关，应保持①接触面之间的压力，②物体的重力，④物体间接触面的粗糙程度相同，排除这些因素的影响。
(1)②木块匀速运动时，拉力和摩擦力是一对平衡力，读出弹簧测力计的示数即为摩擦力的大小，因此应匀速向上拉动弹簧测力计。
③再将木块B叠放在木块A上，接触面积改变，其余的影响因素不变，从而得出摩擦力与接触面积的关系。
④拉着木块匀速运动，拉力和摩擦力是一对平衡力，即F=f。
(2)实验的表格：
。
故答案为：①②④；
②匀速向上；
③木块B叠放在木块A上；
④F=f；
(2)
。
要研究摩擦力的大小与接触面积的关系，应保持除了接触面积以外的其它可能的影响因素不变；
(1)②木块匀速运动时，拉力和摩擦力是一对平衡力，读出弹簧测力计的示数即为摩擦力的大小；
③A和B互换位置，接触面积改变，其余的影响因素不变，从而得出摩擦力与接触面积的关系；
④拉着木块匀速运动，拉力和摩擦力是一对平衡力，即F=f。
(2)表格中应包含实验次数，实验的两种情况，两次实验对应的弹簧测力计的拉力。
本题考查的是探究滑动摩擦力与哪些因素有关的实验探究。要熟练掌握控制变量法，它在物理探究中有着广泛的使用。
24.【答案】ρ水(V1−V0)V2−V3
【解析】解：乙图，蜡块漂浮在水面上，所以G=F浮=G排，可知m=m排=ρ水(V1−V0)；
由丙、丁知，蜡块的体积V=V2−V3；
蜡块的密度ρ蜡=mV=ρ水(V1−V0)V2−V3。
故答案为：ρ水(V1−V0)V2−V3。
根据甲、乙，蜡块漂浮，其重力等于浮力等于排开水的重力，可知蜡块的质量等于其排开水的质量；
根据丙、丁得出蜡块的体积，由密度公式表示出蜡块的密度。
本题是来测量蜡块密度的实验，实验中应用了漂浮时浮力与重力相等的特点，根据阿基米德原理来计算浮力，同时注意实验中测量蜡块体积的方法。
25.【答案】解：(1)只闭合S1时，电路为R1的简单电路，总电阻较大，电源电压不变，根据P=U2R可知，总功率较小，电热饮水机处于“保温”状态，等效电路图如图：；
S1、S2都闭合时，两电阻并联，总电阻较小，电源电压不变，根据P=U2R可知，总功率较大，电热饮水机处于“加热”状态，等效电路图如图：；
(2)从图中可知，“保温”功率为220W，电热饮水机处于“保温”状态时，根据P=UI可知饮水机工作时，通过电阻R1的电流I=P保温U=220W220V=1A；
(3)从图中可知，“加热”功率为660W，电热饮水机处于“加热”状态时，R2的功率P2=P加热−P保温=660W−220W=440W，根据P=U2R可知电阻R2的阻值R2=U2P2=(220V)2440W=110Ω；
(4)电路30min消耗的总电能W=W1+W2=P加热t1+P保温t2=660W×10×60s+220W×(30−10)×60s=6.6×105J。
答：(1)如图；
(2)饮水机工作时，通过电阻R1的电流为1A；
(3)电阻R2的阻值为110Ω；
(4)电路30min消耗的总电能为6.6×105J。。
【解析】(1)只闭合S1时，电路为R1的简单电路，总电阻较大，电源电压不变，根据P=U2R可知，总功率较小，电热饮水机处于“保温”状态，据此画出等效电路图；
S1、S2都闭合时，两电阻并联，总电阻较小，电源电压不变，根据P=U2R可知，总功率较大，电热饮水机处于“加热”状态，据此画出等效电路图；
(2)从图中可知，“保温”功率为220W，电热饮水机处于“保温”状态时，根据P=UI可知饮水机工作时，通过电阻R1的电流；
(3)从图中可知，“加热”功率为660W，电热饮水机处于“加热”状态时，根据P2=P加热=P保温得出R2的功率，根据P=U2R可知电阻R2的阻值；
(4)根据W=W1+W2=P加热t1+P保温t2得出电路30min消耗的总电能。
本题考查等效电路图的画法、电功率和电能的计算，综合性强，难度适中。
26.【答案】解：(1)小球静止时，受到竖直向上的浮力和竖直向下的重力、拉力的作用，作用点为小球的重心，据此画出小球在水中完全浸没时的受力示意图如图所示：
；
(2)小球的重力大小为：G=mg=ρVg=0.8×103kg/m3×10−3m3×10N/kg=8N；
(3)小球浸没在水中时，排开水的体积等于小球的体积，此时小球受到的浮力大小为：F浮=ρ液gV排=1.0×103kg/m3×10N/kg×10−3m3=10N，
小球受到的拉力大小为：F=F浮−G=10N−8N=2N；
(4)小球漂浮时受到浮力大小等于小球的重力大小，即：F浮′=G=8N。
答：(1)
；
(2)小球受到的重力大小为8N；
(3)小球受到拉力的大小为2N；
(4)小球漂浮在水面上时所受的浮力大小为8N。
【解析】(1)小球静止时，受到竖直向上的浮力和竖直向下的重力、拉力的作用，作用点为小球的重心，据此画出小球在水中完全浸没时的受力示意图；
(2)已知小球的体积和密度，根据G=mg=ρVg计算小球的重力大小；
(3)小球浸没在水中时，排开水的体积等于小球的体积，根据F浮=ρ液gV排计算小球受到的浮力大小，根据力的平衡条件计算小球受到的拉力大小；
(4)已知物体的重力大小，根据物体的漂浮可求得小球漂浮时受到浮力大小。
本题考查静止物体的受力分析和重力、浮力的计算，以及力的合成、物体漂浮条件的应用，难度较大。
2022年北京八十中中考物理模拟试卷
题号
一
二
三
四
五
六
总分
得分
一、单选题（本大题共12小题，共24分）
1. 在国际单位制中，电功的单位是( )
A. 库仑 B. 安培 C. 焦耳 D. 伏特
2. 如图所示的物品中，通常情况下属于导体的是( )
A. 陶瓷 B. 不锈钢锅
C. 玻璃杯 D. 木铲
3. 如图所示的光现象中，由于光的反射形成的是( )
A. 镜子中京剧演员的脸谱
B. 皮影戏幕布上的影像
C. 喷泉喷水时出现的彩虹
D. 人透过水球所成的像
4. 如图所示的四种物态变化的实例中，属于凝华的是( )
A. 可乐罐外表面的白霜
B. 杯口上方的“白气”
C. 冰块化成水
D. “干冰”周围的白雾
5. 如图所示的实例中，为了增大压强的是( )
A. 载重汽车安装了很多车轮
B. 铁轨铺在枕木上
C. 吸管的一端剪成斜口
D. 图钉帽的面积做得较大
6. 如图所示的正在使用的四种工具属于费力杠杆的是( )
A. 瓶盖起子 B. 食品夹
C. 钳子 D. 核桃夹
7. 如图所示是天坛公园的回音壁，它是我国建筑上的一大奇迹。回音壁应用的声学原理是( )
A. 声音能够在空气中传播
B. 声音的反射
C. 利用回声增加原声的现象
D. 声音能够在墙壁中传播
8. 下列数据中，最接近实际情况的是( )
A. 教室的课桌高度约为1.5m
B. 健康的中学生脉搏跳动一次的时间约为5s
C. 一瓶500mL矿泉水的质量约为0.5kg
D. 一只成年人运动鞋的底面积约为40cm2
9. 如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻(阻值随温度升高而减小，电路图符号)。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是( )
A. 电流表示数变小 B. 电流表示数不变 C. 电压表示数变小 D. 电压表示数变大
10. 在体育课上，小康用胳膊将排球向上垫起后，排球上升过程中运动得越来越慢。下列说法中正确的是( )
A. 排球在脱离胳膊后能继续上升，是由于排球所受的重力小于排球的惯性
B. 排球在脱离胳膊后的上升过程中，受到方向向上的力
C. 排球在脱离胳膊后的上升过程中，重力势能逐渐减小
D. 排球在脱离胳膊后的上升过程中，动能逐渐减小
11. 如图所示，盛有水的杯子静止在水平桌面上。杯子重1N，高9cm，底面积为0.003m2；杯内水重2N，水深0.06m，水的密度为1.0×103kg/m3，g取10N/kg。下列选项中正确的是( )
A. 水对杯底的压强为900Pa B. 水对杯底的压力为2N
C. 水杯对桌面的压强为1000Pa D. 水杯对桌面的压力为2.8N
12. 把标有“6V 3W”的小灯泡L(设灯丝电阻不变)与标有“100Ω1A”的滑动变阻器连接在两端电压恒为18V的电源上，电压表的量程为“0～15V”，如图所示。在保证电路安全的情况下，下列说法中正确的是( )
A. 电路中允许通过的最大电流为1A
B. 电路总电功率的最大值为15W
C. 小灯泡L消耗电功率的最小值为1.5W
D. 滑动变阻器允许调节的范围是24Ω～60Ω
二、多选题（本大题共3小题，共6分）
13. 下列说法中正确的是( )
A. 燃料燃烧的过程是将内能转化为化学能
B. 烧水的过程是通过热传递的方式改变了水的内能
C. 物体的内能增大，其温度不一定升高
D. 热机的效率越高，消耗的燃料就越少
14. 下列说法中正确的是( )
A. 用磁感线可以描述磁场的强弱
B. 只要导体在磁场中运动，该导体中就会产生感应电流
C. 通电导体产生的磁场的方向与通过该导体的电流方向有关
D. 利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
15. 小明体重600N，用由A、B两个相同的滑轮组成的滑轮组向上提升1000N的重物C，如图所示。提升的过程中，小明用大小为550N且竖直向下的力拉动绳子，使物体C以0.4m/s的速度匀速上升。若不计绳重及轮与轴的摩擦，则下列说法正确的是( )
A. 小明对地面的压力为50N
B. 拉力的功率为220W
C. 天花板受到滑轮A的拉力为1200N
D. 提升重物C时滑轮组的机械效率约为91%
三、填空题（本大题共1小题，共2分）
16. 如图所示，物体A的长度为______cm。
四、实验探究题（本大题共7小题，共28分）
17. 小阳在学习了大气压强的知识后，上网查阅了相关资料如表所示，请利用表的信息回答下列问题：
城市
海拔高度/m
大气压/kPa
水的沸点/℃
北京
43.5
100.87
100
成都
505.9
94.77
98.4
贵阳
1071.2
88.79
96.6
兰州
1517.2
84.31
95.2
拉萨
3658.0
65.23
88.4
(1)海拔高度为3000米处，水的沸点可能是______。
A、75℃ B、83℃ C、90℃ D、100℃
(2)若他将一个用橡皮膜密封的玻璃瓶(如图所示)从北京带到拉萨，请你推断橡皮膜发生的变化并解释该现象产生的原因：______。
18. 在探究“近视眼的矫正”课外实验中，用蜡烛模拟远处所视物体；水凸透镜模拟人眼晶状体，并与注射器相连，其凸起程度(凸起程度越大，其焦距就越小)可通过注射器注入或抽出水量来调节；用光屏模拟人眼视网膜。
(1)如图所示，此时水凸透镜的焦距为10cm，蜡烛放在20cm刻度线处，在光屏上得到了烛焰清晰的像，该像是倒立、______(选填：“放大”、“缩小”或“等大”)的实像。
(2)向水凸透镜内注入适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了。若想在光屏上再次得到清晰的像，可以将光屏向______(选填：“远离”或“靠近”)透镜的方向移动；或者光屏不移动，在烛焰和水凸透镜间加一个焦距合适的______(选填：“凸”或“凹”)透镜也可以。
19. 小海在实验室测量盐水密度。他在调节天平时，发现指针偏向分度盘中央刻度线的右侧，如图甲所示，为使天平横梁水平平衡，他应将平衡螺母向(选填：“左”或“右”)端调。小海先将适量盐水倒入烧杯，用调好的天平测量烧杯和盐水的总质量，天平平衡时的情景如图乙所示，则烧杯和盐水的总质量为______g。接着小海将烧杯中的一部分盐水倒入空量筒中，如图丙所示，则倒出的盐水体积为______cm3。接着小海用天平测出烧杯和剩余盐水的总质量为62g，请你根据以上实验数据计算出此盐水的密度为______kg/m3。
20. 小阳做“伏安法测电阻”实验时，图甲是他未连接完成的实物电路。
(1)请你用笔画线代替导线完成图甲电路。要求滑动变阻器滑片P向左滑动时，电流表示数变大。
(2)闭合开关后，发现电流表无示数，电压表有示数，原因可能是______。
A.滑动变阻器发生断路
B.滑动变阻器发生短路
C.电阻R发生断路
D.电阻R发生短路
(3)排除故障后，闭合开关S，调节滑动变阻器的滑片P到某位置时，两电表的示数如图乙、丙所示，电压表示数为______V，则电阻R为______Ω。
21. 如图所示电路，蓄电池电压恒定，两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，煤油中分别浸入电阻丝R1和R2，且R1
22. 小阳学习了液体内部压强的特点后，想用压强计将实验桌上的一杯盐水和一杯纯净水(已知ρ盐水>ρ纯水)区别开。
(1)他将蒙有橡皮膜的金属盒作为探头与压强计相连，在一个烧杯中倒入适量的水，将探头放在水中不同的深度，如图甲所示，发现U形管中的液面高度没有发生变化，请你写出一种出现这种现象可能的原因：______。
(2)他将实验器材调整好后，将压强计的探头先后浸没到两杯液体中，探头所在深度与U形管中液面的高度如图乙、丙所示，则______(选填：“乙”或“丙”)图杯中的液体一定是盐水，写出你判断的依据和推理过程：______。
23. 在“探究滑动摩擦力大小与哪些因素有关”的实验中，同学们猜想有以下几个影响因素：
①接触面之间的压力；
②物体的重力；
③物体间接触面积的大小；
④物体间接触面的粗糙程度；
小明用如图所示实验装置探究滑动摩擦力的大小与物体间接触面积的大小是否有关，小明探究该问题时应该控制的变量是______(写选项前的序号)。
(1)下面是他的主要实验步骤，请你把步骤补充完整。
①将一端装有定滑轮的平直长木板固定在水平桌面上，按图组装器材。将粗糙程度相同，底面积是36cm2的正方体木块A叠放在底面积是16cm2的正方体木块B上，调整定滑轮支架的倾斜角度，使与正方体木块B相连的细线绷直后与长木板表面平行，并在表格中记入木块B和木块A的底面积。
②将细线的另一端与调好的弹簧测力计相连，______拉弹簧测力计，在向上拉动的过程中读出弹簧测力计示数F，并记入表格。
③再将______，调整定滑轮支架的倾斜角度，使与正方体木块与A相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记入表格。计算两次滑动摩擦力的值并记入表格。
④根据公式______计算两次滑动摩擦力的值并记入表格。
(2)请你帮小明画出实验数据记录表。
五、计算题（本大题共1小题，共2分）
24. 小京利用铝块、细线、量筒和适量的水测量一个形状不规则的小蜡块的密度。如图所示的四个图是小京正确测量过程的示意图。图中v0、v1、v2、v3分别是量筒中水面所对应的示数。已知水的密度为ρ水，利用图中测量出的物理量和ρ水计算小蜡块的密度，写出小蜡块密度的表达式：ρ蜡=______。
六、综合题（本大题共2小题，共8分）
25. 在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“保温”、“加热”之间的转换，饮水机工作时功率随时间的变化关系图像如图乙所示。求：
(1)分别画出“保温”和“加热”状态的等效电路图；
(2)饮水机工作时，通过电阻R1的电流；
(3)电阻R2的阻值；
(4)电路30min消耗的总电能。
26. 将一盛有水的圆柱形容器置于水平桌面上。用细线拴一重为G的小球，将小球浸没在水中，细线对小球的拉力为F，如图所示。已知：小球的体积为10−3m3，密度为0.8×103kg/m3，g取10N/kg。求：
(1)画出小球在水中完全浸没时的受力分析图；
(2)小球受到的重力大小；
(3)小球受到拉力的大小；
(4)剪断细线后，小球漂浮在水面上，此时它所受的浮力大小。
答案和解析
1.【答案】C
【解析】解：A、库仑是电量的单位；
B、安培是电流的单位；
C、焦耳是电功的单位；
D、伏特是电压的单位．
故选C．
根据我们对于电功的单位焦耳和千瓦时的了解来解答．
此题考查的是我们对于电功单位的了解，是一道基础题．
2.【答案】B
【解析】解：
ACD、陶瓷、玻璃杯和木铲都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；
故选：B。
根据导体和绝缘体的性质，再结合物体的导电性选择答案。生活中常见的导体有：各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有：玻璃、橡胶、陶瓷、空气、蒸馏水等。
此题主要考查导体和绝缘体，对生活中常见物体是导体还是绝缘体应当掌握，属于基础题。
3.【答案】A
【解析】解：A、镜子中京剧演员的脸谱，属于平面镜成像，是由于光的反射形成的，故A正确；
B、皮影戏幕布上的影像中影子的形成说明光是沿直线传播的，故B错误；
C、喷泉喷水时出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的折射形成的，故C错误；
D、人透过水球所成的像属于凸透镜成像，其原理是光的折射现象，故D错误。
故选：A。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。
4.【答案】A
【解析】解：
A、可乐罐外表面的白霜，是水蒸气直接由气态变成固态，属于凝华现象，故A正确；
B、杯口上方的“白气”是水蒸气遇冷液化形成的液态小水滴，故B错误；
C、冰块化成水，固态冰变为液态水，属于熔化现象，故C错误；
D、“干冰”周围的白雾是由于“干冰”升华吸热，使周围空气温度降低，空中的水蒸气遇冷液化形成的液态小水滴，故D错误。
故选：A。
(1)在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；
(2)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
此题考查的是我们生活中的物态变化现象，看物体由什么状态变为了什么状态，根据物态变化的定义来判断。
5.【答案】C
【解析】A、载重汽车安装了很多车轮，增大了与地面的接触面积，从而减小了对地面的压强；故A不符合题意；
B、铁轨铺在枕木上，是通过增大受力面积的方法减小对路基的压强；故B不符合题意；
C、吸管的一端剪成斜口；在压力一定时，减小受力面积来增大压强。故C符合题意；
D、图钉帽的面积做得较大；是通过增大受力面积的方法减小压强；故D不符合题意；
减小压强的方法：在压力一定时，增大受力面积来减小压强。在受力面积一定时，减小压力来减小压强；
增大压强的方法：在压力一定时，减小受力面积来增大压强。在受力面积一定时，增大压力来增大压强；
此题考查改变压强的方法在生活中的应用；压强的变化与压力大小和受力面积大小的变化有关。
6.【答案】B
【解析】解：A、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不合题意；
B、食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故B符合题意；
C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不合题意；
D、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不合题意。
故选：B。
结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
7.【答案】B
【解析】解：人站在北京天坛的回音壁内说话，其他人可以在壁内的任何位置听到他的多次说话声，这种现象的原理是利用声音的反射，B正确，ACD错误。
故选：B。
声音在传播过程中遇到障碍物时，会发生反射，这样就会形成回声。
本题考查学生对回声的了解，回声是声音的反射形成的，平时注重物理和生活的联系。
8.【答案】C
【解析】解：A、教室的课桌高度约为0.8m，故A错误；
B、中学生脉搏跳动一次的时间约为1s，故B错误；
C、一瓶500mL矿泉水的质量约为0.5kg，符合实际，故C正确；
D、一只成年人运动鞋的底面积约为200cm2，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
9.【答案】D
【解析】由电路图可知，热敏电阻与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；
当温度升高时，热敏电阻的阻值减小，因此电路中的总电阻减小；已知电源电压不变，由I=UR知，电路中的电流变大，即电流表示数变大，故AB错误；
根据U=IR知，在电阻不变时，定值电阻R1两端的电压变大，电压表的示数增大，故C错误，D正确。
故选：D。
由电路图可知，热敏电阻与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；当温度升高时，热敏电阻的阻值减小，根据欧姆定律可知电路电流的变化，根据U=IR可知定值电阻R1两端电压的变化。
10.【答案】D
【解析】AB、排球在脱离胳膊后能继续上升，是因为排球具有惯性，仍然要保持原来的运动状态，惯性不是力；球在空中运动的过程中，只受到重力、空气的阻力，故AB错误；
CD、排球在脱离胳膊后的上升过程中，球的质量不变，高度变大，重力势能逐渐变大；质量不变，速度变小，动能变小，故C错误，D正确。
故选：D。
我们把物体保持原来运动状态不变的性质叫做惯性，惯性是一种性质，不是力；重力势能的大小与质量、高度有关；动能的大小与质量、速度有关。
11.【答案】C
【解析】解：AB、水对杯底的压强为：p水=ρ水gℎ=1.0×103kg/m3×10N/kg×0.06m=600Pa，故A错误；
水对杯底的压力为：F水=p水S=600Pa×0.003m2=1.8N，故B错误；
CD、杯子对水平桌面的压力等于杯子和水的重力，即水杯对桌面的压力为：F杯=G总=G杯+G水=1N+2N=3N，故D错误；
水杯对桌面的压强为：p=FS=3N0.003m2=1000Pa，故C正确。
故选：C。
AB、已知杯内水的深度，根据p=ρ液gℎ计算水对杯底的压强，已知杯底面积，根据p=FS计算水对杯底的压力；
CD、杯子对水平桌面的压力等于杯子和水的重力，根据F=G计算杯子对桌面的压力，根据p=FS计算杯子对桌面的压强。
本题考查压强和压力的计算，要注意计算液体对容器底的压强和压力，应先计算压强再求压力。
12.【答案】D
【解析】解：由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压。
灯的额定电流为：IL额=PL额UL额=3W6V=0.5A，而滑动变阻器允许通过的最大电流为1A，
串联电路中各处电流相等，所以电路中允许通过的最大电流为I大=IL额=0.5A，故A错误；
此时电路消耗的功率最大值为：P=UI大=18V×0.5A=9W，故B错误；
由串联电路的电压规律可得，滑动变阻器两端的最小电压为：U滑小=U−UL额=18V−6V=12V，
滑动变阻器接入电路的最小阻值为：R滑小=U滑小I大=12V0.5A=24Ω，
小灯泡的电阻为：RL=UL额IL额=6V0.5A=12Ω，
根据P=UI=U2R可知，灯泡的电阻一定时，灯泡的电功率随实际电压的增大而增大，当滑动变阻器两端的电压最大为15V时，根据串联电路的电压规律可知灯两端的电压最小，
则灯泡两端的最小电压为：UL小=U−U滑大=18V−15V=3V，
通过小灯泡的最小电流即电路中的最小电流为：I小=IL小=UL小RL=3V12Ω=0.25A，
小灯泡消耗的最小功率为：PL小=UL小IL小=3V×0.25A=0.75W，故C错误；
此时滑动变阻器接入电路的阻值最大为：R滑大=U滑大I小=15V0.25A=60Ω，滑动变阻器允许调节的范围是24Ω～60Ω，故D正确。
故选：D。
由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压。
根据P=UI计算灯的额定电流，并与滑动变阻器允许通过的最大电流比较，确定电路中允许通过的最大电流，根据P=UI计算电路的最大总功率，根据串联电路的电压规律和欧姆定律计算滑动变阻器接入电路的最小阻值；
根据欧姆定律计算小灯泡的电阻；根据P=UI=U2R可知，灯泡的电阻一定时，灯泡的电功率随实际电压的增大而增大，当滑动变阻器两端的电压最大时，根据串联电路的电压规律可知灯两端的电压最小，根据电压表所选量程可知滑动变阻器两端的最大电压，从而求得灯泡两端的最小电压，根据欧姆定律计算通过小灯泡的最小电流，根据P=UI计算小灯泡消耗的最小功率，
根据欧姆定律计算滑动变阻器接入电路的最大阻值。
本题考查电功率、欧姆定律在串联电路中的应用计算，根据串联电路的电流、电压规律确定电路中的最大电流和最小电流是关键。
13.【答案】BC
【解析】解：A、燃料燃烧过程，将化学能转化为内能，故A错误；
B、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故B正确；
C、晶体在熔化过程中，吸收热量，温度不变，内能增大，故C正确；
D、内燃机的效率越高，但不确定总能量的多少，故消耗的燃料不一定越少，故D错误。
故选：BC。
(1)不同的能量之间可以进行相互的转化，根据选项中描述的物体或现象，分析其消耗了哪种能量，又得到了哪种能量，从而做出判断；
(2)改变物体内能的方式有做功和热传递热；
(3)晶体熔化过程中，吸收热量、内能增大，但温度不变；
(4)热机用来做有用功的能量与燃料完全燃烧放出的能量之比叫做热机的效率，在工作过程中，比值越大，效率越高；在做相同总功的情况下，热机的效率越高。
本题是一道综合题，考查的内容较多，但都是基础题，难度不大。
14.【答案】AC
【解析】A、用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B、导体中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；导体在磁场中运动，不一定会产生感应电流，故B错误；
C、奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故C正确；
D、利用铁屑可以看到磁体周围磁场的分布情况，但看不到磁场方向，磁场方向是人为规定的，故D错误。
磁场是一种抽象的物质，学习磁场的概念要从客观存在性、描述方法、基本性质，等多方面理解。
15.【答案】ACD
【解析】解：A、人受到竖直向下的重力、竖直向上的拉力和支持力，由力的平衡条件可知，地面对人的支持力：F支=G人−F=600N−550N=50N，
则小明对地面的压力：F压=F支=50N，故A正确；
B、由图可知n=2，绳子自由端移动的速度v=nv物=2×0.4m/s=0.8m/s，
拉力做功的功率：P=Wt=Fst=Fv=550N×0.8m/s=440W，故B错误；
C、因为不计绳重和摩擦时F=1n(G+G动)，所以动滑轮的重力：G动=nF−G=2×550N−1000N=100N；
天花板受到滑轮A的拉力：F拉=2F+G动=2×550N+100N=1200N，故C正确；
D、滑轮组的机械效率：η=W有W总=GℎFs=GℎFnℎ=GnF=1000N2×550N×100%≈91%，故D正确。
故选：ACD。
(1)对人受力分析，根据力的平衡条件求出地面对人的支持力，根据力的作用是相互的求出小明对地面的压力；
(2)由图可知n=2，绳子自由端移动的速度v=nv物，利用P=Wt=Fst=Fv求拉力做功的功率；
(3)利用不计绳重和摩擦时F=1n(G+G动)求动滑轮的重力，
天花板受到滑轮A的拉力等于两股绳子的拉力加上定滑轮的重力；
(4)利用η=W有W总=GℎFs=GℎFnℎ=GnF求滑轮组的机械效率。
本题考查了力的平衡条件、使用滑轮组时绳子的拉力、功率和机械效率的计算，利用好推导式P=Wt=Fst=Fv及不计绳重和摩擦时F=1n(G+G动)是关键。
16.【答案】3.40
【解析】解：由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体A的左侧与零刻度线对齐，右侧与3.40cm对齐，所以物体的长度为L=3.40cm。
故答案为：3.40。
刻度尺的分度值是刻度尺相邻两刻度线表示的长度。使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
刻度尺是初中物理中基本的测量工具，使用前要观察它的量程和分度值，使用时刻度要紧贴被测物体，读数时视线与刻度垂直，估读到分度值的下一位。
17.【答案】(1)C；
(2)从北京到拉萨大气压变小，玻璃瓶外气压小于瓶内气压，使得膜受到的向内的压力小于向外的压力，因此橡皮膜凸起。
【解析】本题考查了大气压强与高度的关系、沸点与气压的关系。
(1)由表格数据可知，海拔高度为3000米处，高于兰州低于拉萨，水的沸点应该高于88.4℃低于95.2℃，故选：C；
(2)现象：橡皮膜凸起；解释：从北京到拉萨大气压变小，玻璃瓶外气压小于瓶内气压，使得膜受到的向内的压力小于向外的压力，因此橡皮膜凸起。
18.【答案】缩小 靠近 凹
【解析】解：(1)如图，凸透镜在50cm刻度处，蜡烛在20cm刻度处，物距为：u=50cm−20cm=30cm，凸透镜的焦距是10cm，u>2f，成倒立、缩小的实像；
(2)向水凸透镜内注入适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了。若想在光屏上再次得到清晰的像，可以将光屏向靠近透镜的方向移动适当距离；或者光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜也可以，凹透镜对光线有发散作用。
故答案为：(1)缩小；(2)靠近；凹。
(1)根据蜡烛和凸透镜的位置求出物距，根据物距和焦距的关系，确定凸透镜成像特点；
(2)近视眼镜是凹透镜，当近视眼镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方；近视眼的晶状体变厚，会聚能力增强，像距减小，像呈在视网膜的前方；戴近视眼镜使光线发散一些，使像距增大，使像呈在视网膜上。
本题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用。此题看似复杂，其实只要用心，仔细审题，并不难。
19.【答案】83.2 20 1.06×103
【解析】解：(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯和盐水的总质量是m1=50g+20g+10g+3.2g=83.2g；
(2)量筒的分度值为1mL，量筒中盐水的体积为V=20mL=20cm3；
(3)量筒中盐水的质量为m=m1−m2=83.2g−62g=21.2g，
盐水的密度为：ρ=mV=21.2g20cm3=1.06g/cm3=1.06×103kg/m3。。
故答案为：83.2；1.06×103。
(1)被测物体的质量等于砝码的总质量与游码所对刻度值之和；
(2)读取量筒中液体的体积时，首先要明确量筒的分度值，读数时视线与液面最凹处相平；
(3)已知烧杯和液体的总质量和剩余液体和烧杯的质量，可以得到量筒中液体的质量；
已知液体的质量和体积，利用公式ρ=mV得到液体的密度。
此题主要考查了关于液体密度测量的基本技能，包括天平、量筒的读数，运用密度的公式进行计算，是一道基础实验题。
20.【答案】C 2 4
【解析】解：(1)滑动变阻器滑片P向左滑动时，电流表示数变大，说明滑动变阻器的阻值变小，滑动变阻器应接左下接线柱，故实物图如下：
；
(2)闭合开关后，发现电流表无示数，说明电路发生断路，电压表有示数说明电阻R发生断路，故选C；
(3)由图乙得出电压表的示数为2V，再由图丙得出电流表的示数为0.5A，则电阻R=UI=2V0.5A=4Ω。
故答案为：(1)如上图所示；(2)C；(3)2；4。
(1)滑动变阻器滑片P向左滑动时，电流表示数变大，说明滑动变阻器的阻值变小，滑动变阻器应接左下接线柱；
(2)闭合开关后，发现电流表无示数，说明电路发生断路，根据电压表的情况确定断路处；
(3)由图乙得出电压表的示数，再由图丙得出电流表的示数，最后根据R=UI计算出电阻。
本题考查了伏安法测定值电阻的阻值、实物图连接、电路故障分析、计算电阻值，是一道常规题，难度不大。
21.【答案】电阻；温度计示数变化
【解析】(1)由图可知，两电阻丝串联，则通过两电阻丝的电流和通电时间是相同的，电阻不同，所以探究的是热量与电阻的关系；
(2)电流通过电阻丝做功，消耗的电能转化为内能，产生的热量被煤油吸收，煤油吸收热量、温度升高，所以，本实验是通过温度计的示数变化反映电流产生的热量多少。
根据图中的相同点和不同点，利用控制变量法分析实验探究的内容；此实验中用温度计示数变化的大小反映产生热量的多少。
本题主要考查焦耳定律的探究实验，注意控制变量法和转换法的应用，常见题目。
22.【答案】漏气 丙 丙的液体压强大于乙液体压强，金属盒在丙液体中的深度小于金属盒在乙液体中的深度，即；ℎ乙>ℎ丙，根据p=ρgℎ可知，丙杯中液体的密度大于乙杯中液体的密度，故图丙杯中的液体一定是盐水
【解析】解：(1)压强计是通过U形管中液面的高度差来反映被测液体压强大小的，若用手指按压(不论轻压还是重压)橡皮膜时，发现U形管两边的液面的高度几乎不变，则说明装置漏气；
(2)压强计放在乙烧杯中，U形管两侧液面高度差较小；压强计放在丙烧杯中，U形管两侧液面高度差大，所以丙的液体压强大于乙液体压强，金属盒在丙液体中的深度小于金属盒在乙液体中的深度，即；ℎ乙>ℎ丙，根据p=ρgℎ可知，丙杯中液体的密度大于乙杯中液体的密度，故图丙杯中的液体一定是盐水。
故答案为：(1)漏气；(2)丙；丙的液体压强大，金属盒在丙液体中的深度小于金属盒在乙液体中的深度，即；ℎ乙>ℎ丙，根据p=ρgℎ可知，丙杯中液体的密度大于乙杯中液体的密度，故图丙杯中的液体一定是盐水。
(1)掌握转换法在实验中的应用，实验中通过U形管中两边的液面高度差来反应被测压强大小的；检查装置时，用手按压橡皮膜，若U形管中液体能灵活升降，则说明装置不漏气；
(2)探究液体内部压强的仪器是压强计，U形管两端的液面差越大，金属盒受到的压强越大，据此分析。
本题考查了液体压强大小的影响因素，利用控制变量法，探究液体压强与液体密度、液体深度的关系。
23.【答案】①②④ 匀速向上 木块B叠放在木块A上 F=f
【解析】解：要探究滑动摩擦力的大小与物体间接触面积的大小是否有关，应保持①接触面之间的压力，②物体的重力，④物体间接触面的粗糙程度相同，排除这些因素的影响。
(1)②木块匀速运动时，拉力和摩擦力是一对平衡力，读出弹簧测力计的示数即为摩擦力的大小，因此应匀速向上拉动弹簧测力计。
③再将木块B叠放在木块A上，接触面积改变，其余的影响因素不变，从而得出摩擦力与接触面积的关系。
④拉着木块匀速运动，拉力和摩擦力是一对平衡力，即F=f。
(2)实验的表格：
。
故答案为：①②④；
②匀速向上；
③木块B叠放在木块A上；
④F=f；
(2)
。
要研究摩擦力的大小与接触面积的关系，应保持除了接触面积以外的其它可能的影响因素不变；
(1)②木块匀速运动时，拉力和摩擦力是一对平衡力，读出弹簧测力计的示数即为摩擦力的大小；
③A和B互换位置，接触面积改变，其余的影响因素不变，从而得出摩擦力与接触面积的关系；
④拉着木块匀速运动，拉力和摩擦力是一对平衡力，即F=f。
(2)表格中应包含实验次数，实验的两种情况，两次实验对应的弹簧测力计的拉力。
本题考查的是探究滑动摩擦力与哪些因素有关的实验探究。要熟练掌握控制变量法，它在物理探究中有着广泛的使用。
24.【答案】ρ水(V1−V0)V2−V3
【解析】解：乙图，蜡块漂浮在水面上，所以G=F浮=G排，可知m=m排=ρ水(V1−V0)；
由丙、丁知，蜡块的体积V=V2−V3；
蜡块的密度ρ蜡=mV=ρ水(V1−V0)V2−V3。
故答案为：ρ水(V1−V0)V2−V3。
根据甲、乙，蜡块漂浮，其重力等于浮力等于排开水的重力，可知蜡块的质量等于其排开水的质量；
根据丙、丁得出蜡块的体积，由密度公式表示出蜡块的密度。
本题是来测量蜡块密度的实验，实验中应用了漂浮时浮力与重力相等的特点，根据阿基米德原理来计算浮力，同时注意实验中测量蜡块体积的方法。
25.【答案】解：(1)只闭合S1时，电路为R1的简单电路，总电阻较大，电源电压不变，根据P=U2R可知，总功率较小，电热饮水机处于“保温”状态，等效电路图如图：；
S1、S2都闭合时，两电阻并联，总电阻较小，电源电压不变，根据P=U2R可知，总功率较大，电热饮水机处于“加热”状态，等效电路图如图：；
(2)从图中可知，“保温”功率为220W，电热饮水机处于“保温”状态时，根据P=UI可知饮水机工作时，通过电阻R1的电流I=P保温U=220W220V=1A；
(3)从图中可知，“加热”功率为660W，电热饮水机处于“加热”状态时，R2的功率P2=P加热−P保温=660W−220W=440W，根据P=U2R可知电阻R2的阻值R2=U2P2=(220V)2440W=110Ω；
(4)电路30min消耗的总电能W=W1+W2=P加热t1+P保温t2=660W×10×60s+220W×(30−10)×60s=6.6×105J。
答：(1)如图；
(2)饮水机工作时，通过电阻R1的电流为1A；
(3)电阻R2的阻值为110Ω；
(4)电路30min消耗的总电能为6.6×105J。。
【解析】(1)只闭合S1时，电路为R1的简单电路，总电阻较大，电源电压不变，根据P=U2R可知，总功率较小，电热饮水机处于“保温”状态，据此画出等效电路图；
S1、S2都闭合时，两电阻并联，总电阻较小，电源电压不变，根据P=U2R可知，总功率较大，电热饮水机处于“加热”状态，据此画出等效电路图；
(2)从图中可知，“保温”功率为220W，电热饮水机处于“保温”状态时，根据P=UI可知饮水机工作时，通过电阻R1的电流；
(3)从图中可知，“加热”功率为660W，电热饮水机处于“加热”状态时，根据P2=P加热=P保温得出R2的功率，根据P=U2R可知电阻R2的阻值；
(4)根据W=W1+W2=P加热t1+P保温t2得出电路30min消耗的总电能。
本题考查等效电路图的画法、电功率和电能的计算，综合性强，难度适中。
26.【答案】解：(1)小球静止时，受到竖直向上的浮力和竖直向下的重力、拉力的作用，作用点为小球的重心，据此画出小球在水中完全浸没时的受力示意图如图所示：
；
(2)小球的重力大小为：G=mg=ρVg=0.8×103kg/m3×10−3m3×10N/kg=8N；
(3)小球浸没在水中时，排开水的体积等于小球的体积，此时小球受到的浮力大小为：F浮=ρ液gV排=1.0×103kg/m3×10N/kg×10−3m3=10N，
小球受到的拉力大小为：F=F浮−G=10N−8N=2N；
(4)小球漂浮时受到浮力大小等于小球的重力大小，即：F浮′=G=8N。
答：(1)
；
(2)小球受到的重力大小为8N；
(3)小球受到拉力的大小为2N；
(4)小球漂浮在水面上时所受的浮力大小为8N。
【解析】(1)小球静止时，受到竖直向上的浮力和竖直向下的重力、拉力的作用，作用点为小球的重心，据此画出小球在水中完全浸没时的受力示意图；
(2)已知小球的体积和密度，根据G=mg=ρVg计算小球的重力大小；
(3)小球浸没在水中时，排开水的体积等于小球的体积，根据F浮=ρ液gV排计算小球受到的浮力大小，根据力的平衡条件计算小球受到的拉力大小；
(4)已知物体的重力大小，根据物体的漂浮可求得小球漂浮时受到浮力大小。
本题考查静止物体的受力分析和重力、浮力的计算，以及力的合成、物体漂浮条件的应用，难度较大。
相关试卷
2024年北京十四中中考物理模拟试卷（含详细答案解析）： 这是一份2024年北京十四中中考物理模拟试卷（含详细答案解析），共23页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
2023年北京市清华大学附中中考物理模拟试卷（含详细解析）： 这是一份2023年北京市清华大学附中中考物理模拟试卷（含详细解析），共19页。
2023年安徽省合肥五十中新校中考物理二模试卷（含解析）： 这是一份2023年安徽省合肥五十中新校中考物理二模试卷（含解析），共18页。试卷主要包含了0分）等内容，欢迎下载使用。
