2022届浙江省诸暨市高三上学期12月选考诊断性考试通用技术试题 word版 (1)

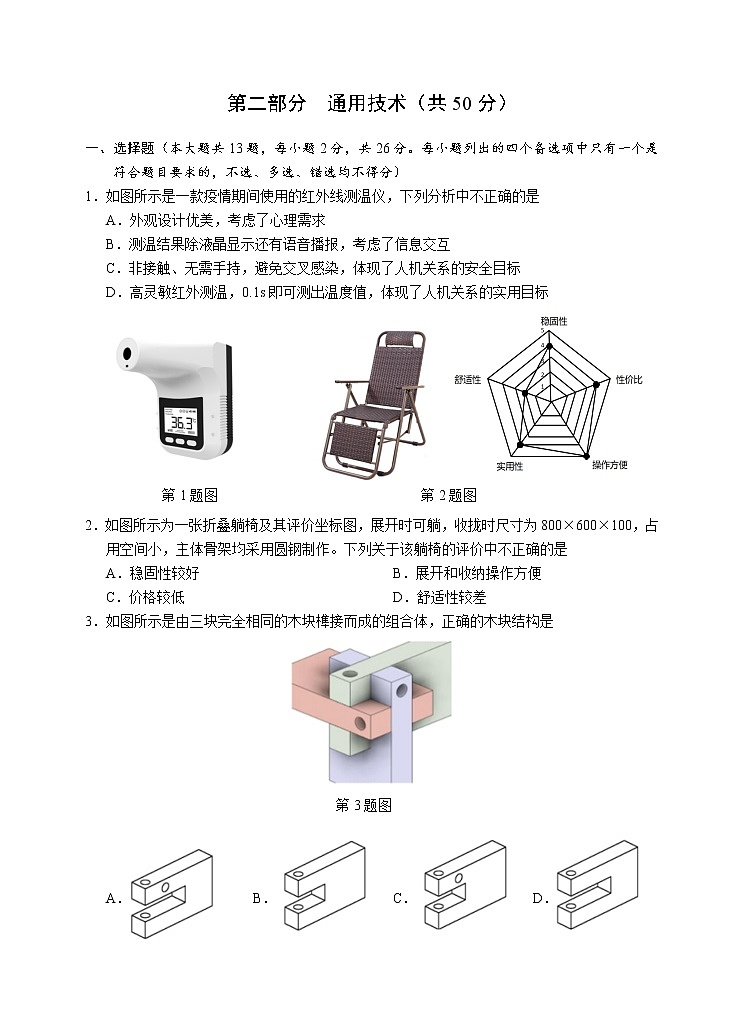

第二部分  通用技术（共50分）

一、选择题（本大题共13题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）

1．如图所示是一款疫情期间使用的红外线测温仪，下列分析中不正确的是

A．外观设计优美，考虑了心理需求

B．测温结果除液晶显示还有语音播报，考虑了信息交互

C．非接触、无需手持，避免交叉感染，体现了人机关系的安全目标

D．高灵敏红外测温，0.1s即可测出温度值，体现了人机关系的实用目标

2．如图所示为一张折叠躺椅及其评价坐标图，展开时可躺，收拢时尺寸为800×600×100，占用空间小，主体骨架均采用圆钢制作。下列关于该躺椅的评价中不正确的是

A．稳固性较好           B．展开和收纳操作方便

C．价格较低            D．舒适性较差

3．如图所示是由三块完全相同的木块榫接而成的组合体，正确的木块结构是

A．     B．     C．     D．

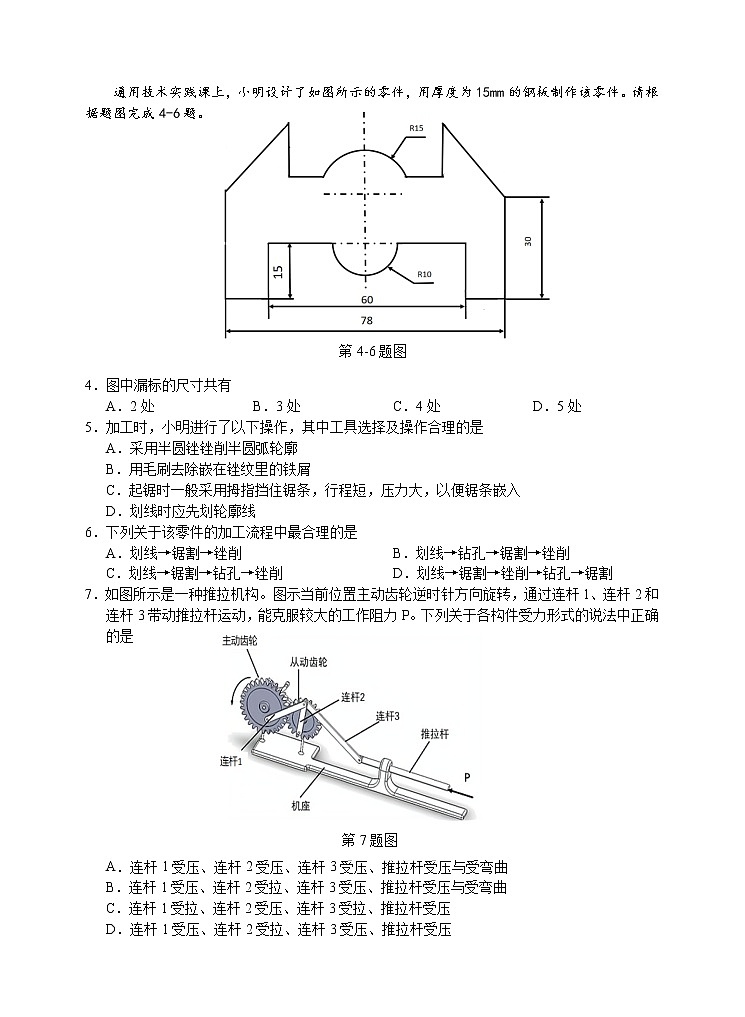

    通用技术实践课上，小明设计了如图所示的零件，用厚度为15mm的钢板制作该零件。请根据题图完成4-6题。

4．图中漏标的尺寸共有

A．2处           B．3处           C．4处     D．5处

5．加工时，小明进行了以下操作，其中工具选择及操作合理的是

A．采用半圆锉锉削半圆弧轮廓

B．用毛刷去除嵌在锉纹里的铁屑

C．起锯时一般采用拇指挡住锯条，行程短，压力大，以便锯条嵌入

D．划线时应先划轮廓线

6．下列关于该零件的加工流程中最合理的是

A．划线→锯割→锉削                B．划线→钻孔→锯割→锉削

C．划线→锯割→钻孔→锉削          D．划线→锯割→锉削→钻孔→锯割

7．如图所示是一种推拉机构。图示当前位置主动齿轮逆时针方向旋转，通过连杆1、连杆2和连杆3带动推拉杆运动，能克服较大的工作阻力P。下列关于各构件受力形式的说法中正确的是

A．连杆1受压、连杆2受压、连杆3受压、推拉杆受压与受弯曲

B．连杆1受压、连杆2受拉、连杆3受压、推拉杆受压与受弯曲

C．连杆1受拉、连杆2受压、连杆3受拉、推拉杆受压

D．连杆1受压、连杆2受拉、连杆3受压、推拉杆受压

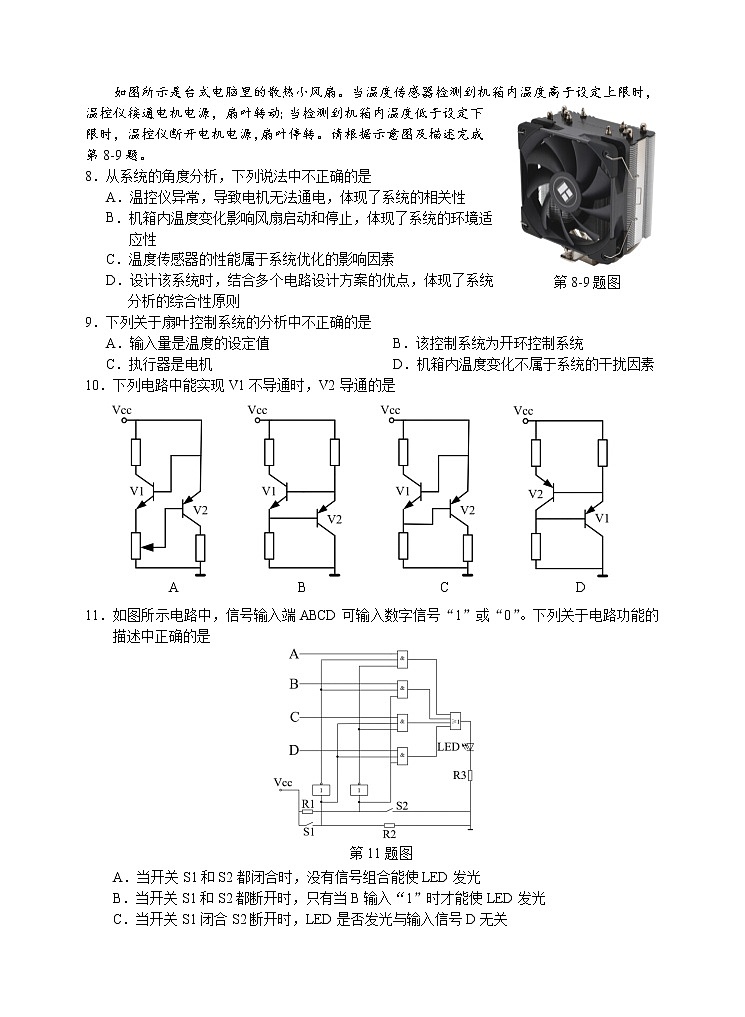

如图所示是台式电脑里的散热小风扇。当温度传感器检测到机箱内温度高于设定上限时，温控仪接通电机电源，扇叶转动；当检测到机箱内温度低于设定下限时，温控仪断开电机电源，扇叶停转。请根据示意图及描述完成第8-9题。

8．从系统的角度分析，下列说法中不正确的是

A．温控仪异常，导致电机无法通电，体现了系统的相关性

B．机箱内温度变化影响风扇启动和停止，体现了系统的环境适应性

C．温度传感器的性能属于系统优化的影响因素

D．设计该系统时，结合多个电路设计方案的优点，体现了系统

分析的综合性原则

9．下列关于扇叶控制系统的分析中不正确的是

A．输入量是温度的设定值     B．该控制系统为开环控制系统

C．执行器是电机       D．机箱内温度变化不属于系统的干扰因素

10．下列电路中能实现V1不导通时，V2导通的是

11．如图所示电路中，信号输入端ABCD可输入数字信号“1”或“0”。下列关于电路功能的描述中正确的是

A．当开关S1和S2都闭合时，没有信号组合能使LED发光

B．当开关S1和S2都断开时，只有当B输入“1”时才能使LED发光

C．当开关S1闭合S2断开时，LED是否发光与输入信号D无关

D．当开关S1断开S2闭合时，只要输入端有“1”输入LED就能发光

12．如图所示为小明设计的水箱水温控制电路。已知RT为负温度系数热敏电阻，虚线框中为门电路，水位低于接触器位置时接触器断开，下列说法中正确的是

A．因继电器吸合电流远大于释放电流，故电路能实现水温的区间控制

B．当水龙头出水时发热器一定不能正常发热

C．虚线框中可接入一个二输入与门实现控制效果

D．调试时发现发热器始终不能加热，可能是R断路了

13．小明设计了如图所示的电池充电电路。当电池电压低于下限时可利用555集成电路的3脚进行充电，超过上限时停止充电。已知稳压二极管VD1反向击穿后稳压值为6V，当外加电压小于6V时则不能导通，555的5脚电位记作Vct，下列说法中正确的是

A．为实现电路功能，a点电位必须低于b点电位

B．将R1阻值变小可提高电池充电电压上限

C．R5虚焊会导致充电电池电压超过上限时仍继续被充电

D．VD2的作用是防止充电电池通过555进行放电

二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第 17小题6分，共24分）

14．如图所示的水位控制系统，当水位上升到设定值时，感压包压力增大，使传动膜片向外膨胀，推动连接杆带动电触点断开，电磁阀门关闭，停止进水；当水位低于设定值时，感压包压力减小，弹簧回拉连接杆，使电触点闭合，电磁阀导通，开始进水，如此反复。请根据描述和示意图，完成以下各题：

（1）该水位控制系统的控制方式和控制手段分别属于  ▲  、  ▲  (在①开环控制；②闭环控制；③手动控制；④自动控制中选择合适的选项，将序号填写在“  ▲  ”处)；

（2）该水位控制系统的控制器为  ▲  (在①弹簧与连接杆；②凸轮；③电触点；④感压包、毛细管和膜盒中选择合适的选项，将序号填写在“  ▲  ”处)；

（3）在水位控制过程中，弹簧  ▲  (在①始终处于拉伸状态；②始终处于压缩状态；③处于拉伸和压缩状态交替变化中选择合适的选项，将序号填写在“  ▲  ”处)；为了调高设定水位，则凸轮绕转轴应  ▲  旋转一定角度(在①逆时针；②顺时针；③无法判断中选择合适的选项，将序号填写在“  ▲  ”处)；

（4）在设计该系统时，既要考虑弹簧的长度，又要考虑其倔强系数，体现了系统分析的  ▲  （在“①整体性原则；②科学性原则；③综合性原则”中选择合适的选项，将序号填写在  “  ▲  ”处）。

15．小明发现制作诸暨传统小吃年糕糳时，需要用重锤手动敲打倒臼里的糕花（如图a所示），非常辛苦，于是准备利用现有的一块木制台面及相关装置设计电动敲打年糕糳的装置（如图b所示）。已知重锤杆长50cm，左端开有直径为10mm通孔，电机轴端面尺寸6mm×6mm（如图c所示），请你帮助小明设计该装置的其余机械部分，设计要求如下：

①采用小型电机驱动，实现重锤以一定频率敲打年糕糳；

②装置能牢固安装在木制台面上；

③装置能与重锤杆可靠连接；

④材料自选。

请完成以下任务：

（1）电动敲年糕糳装置的设计，体现了技术具有  ▲  的作用（在“A.保护人；B.解放人；C.发展人”中选择合适的选项，将序号填写在“  ▲  ”处）；

（2）设计该装置时，下列尺寸中可以不考虑的是  ▲  （在“A．电机轴端面尺寸；B．重锤杆左端孔直径；C．年糕桶的直径”中选择合适的选项，将序号填入“  ▲  ”处）；

（3）画出机械部分的设计草图（电机可用方块代表），必要时可用文字说明；

（4）在设计草图上标注主要尺寸；

（5）小明准备在电动敲年糕糳装置制作完成后进行技术试验，最适合采用的技术试验方法是  ▲  (在“A.模拟试验法；B.虚拟试验法；C.强化试验法”中选择合适的选项，将序号填入“  ▲  ”处）。

16.请补全三视图中所缺的3条图线（超过3条图线倒扣分)。

17．如图a所示为小明设计的水箱水位控制电路。当水位低于探头a时启动注水水泵电机M1往水箱加水，当水位达到探头c时停止加水。已知稳压二极管D1反向击穿后稳压值为6V，当外加电压小于6V时则不能导通;电路中各电阻的阻值如图所示，请完成以下任务：

（1）下列关于电路中各个半导体元件的工作状态的说法中不正确的是  ▲  （在下列选项中选择合适的选项，将序号填入“  ▲  ”处）；

     A.Q1导通时Q2肯定也导通       B.Q2导通时D1处于反向击穿稳压状态

     C.Q3截止时D2肯定导通

（2）请在虚线框1中接入一个合适的三极管以实现自动停止加水的控制目的；

（3）为确保电路可靠工作，R7的阻值可选用  ▲  （在“A.30KΩ；B.130KΩ；C.230KΩ”中选择合适的选项，将序号填入“  ▲  ”处）；

（4）小明搭建电路后进行测试，发现水位低于探头a时水泵电机始终无法运转，造成该问题的原因可能是  ▲  （在“A.R4虚焊；B.R8桥接；C.R6虚焊；D.R2阻值过大”中选择合适的选项，将序号填入“  ▲  ”处）；

（5）小明考虑到水箱水质变化，在水箱中安装了数字水质检测装置，在水质低于标准时，装置可输出高电平，当水质高于标准时可输出低电平（如图b所示）。小明希望当水质低于标准且注水电机M1不工作时，系统可自动启动排水电机M2进行排水，当水位降至探头a以下时排水停止，启动M1开始注水。请在虚线框2中使用1个二输入或非门和1个二输入与非门完成电路设计。

第二部分  通用技术（共50分）

一、选择题

二、非选择题

14． (1)   ②        ④     (2)   ①

(3)   ①        ①     (4)   ②

15． (1)    B        (2)    C

     (3) (4)如右图

(5)    A

16.

17．（1）    C       （3）    A       （4）    C

（2）    （5）
