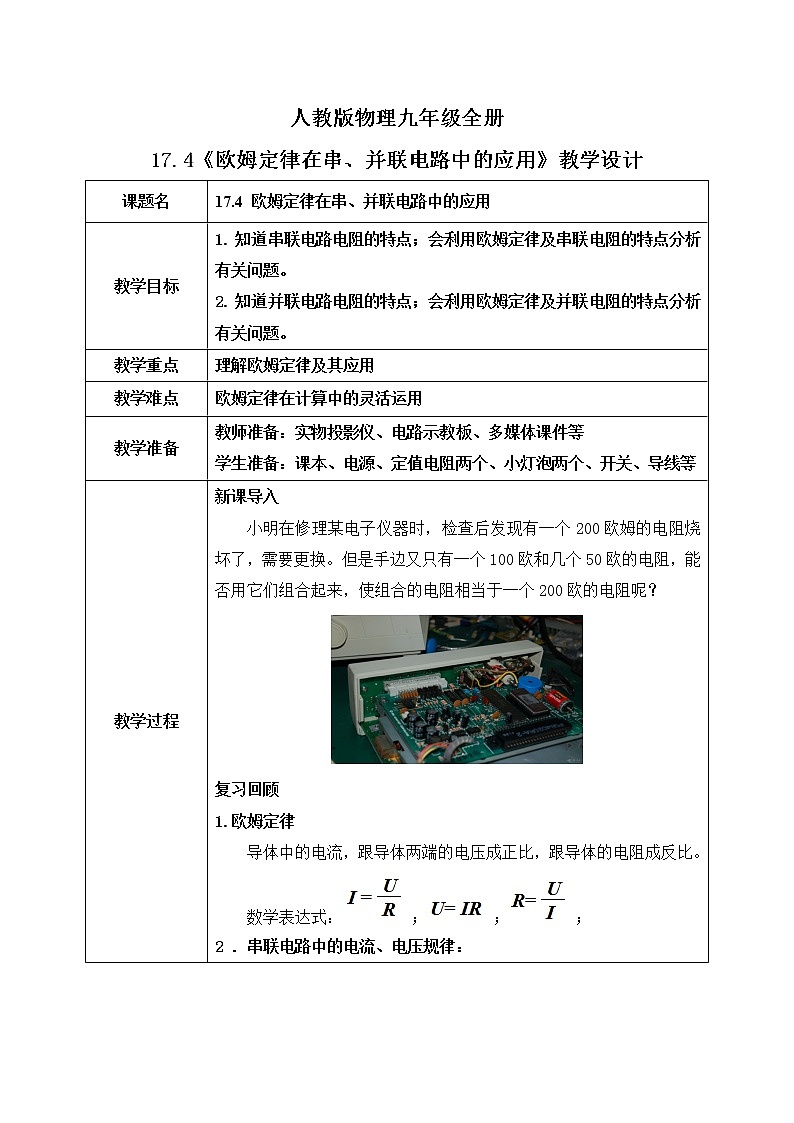

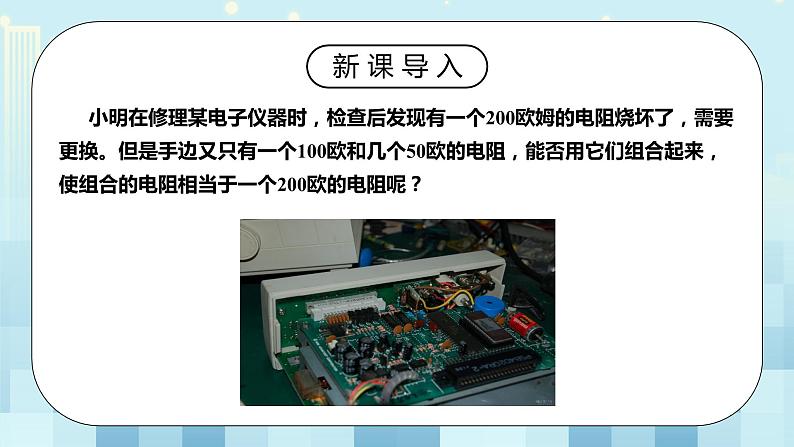

小明在修理某电子仪器时，检查后发现有一个200欧姆的电阻烧坏了，需要更换。但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？

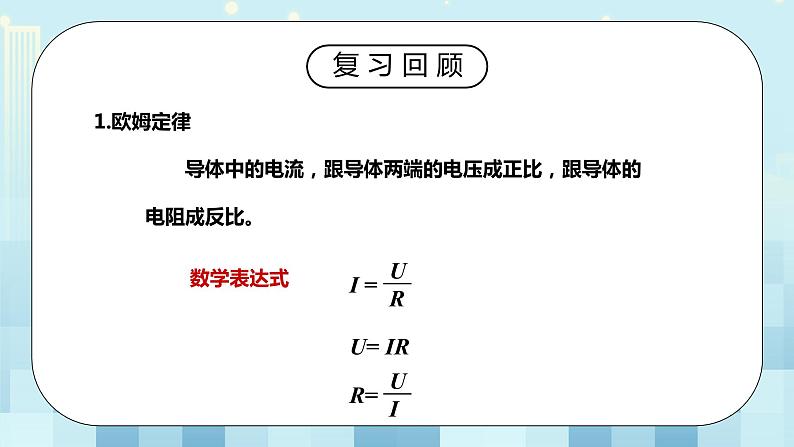

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
　　（1）串联电路中各处的电流是相等的； I=I1=I2=…=In　　（2）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un
2 ．串联电路中的电流、电压规律：

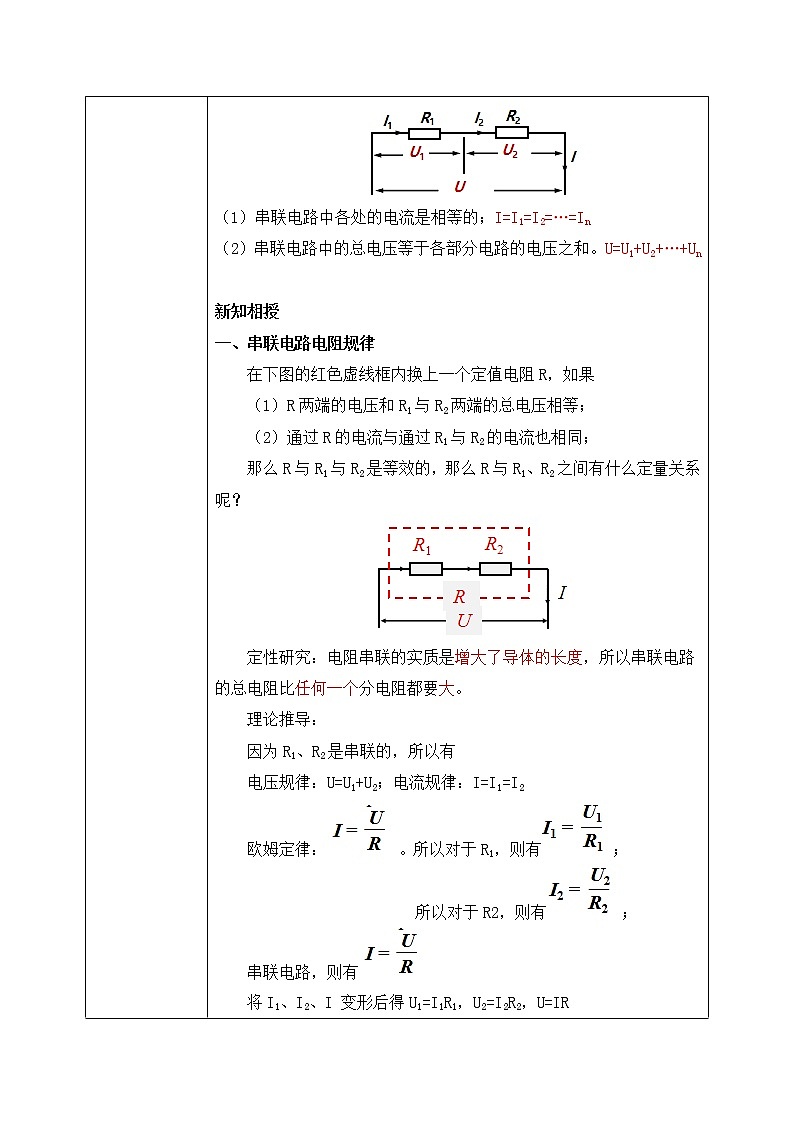

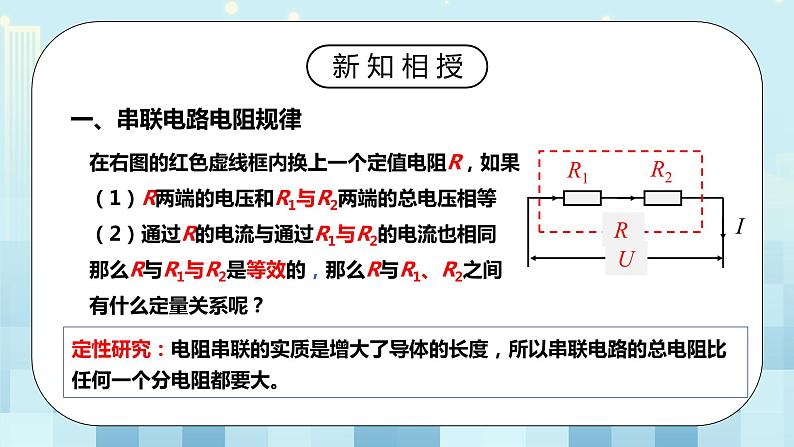

在右图的红色虚线框内换上一个定值电阻R，如果（1）R两端的电压和R1与R2两端的总电压相等（2）通过R的电流与通过R1与R2的电流也相同那么R与R1与R2是等效的，那么R与R1、R2之间有什么定量关系呢？
定性研究：电阻串联的实质是增大了导体的长度，所以串联电路的总电阻比任何一个分电阻都要大。

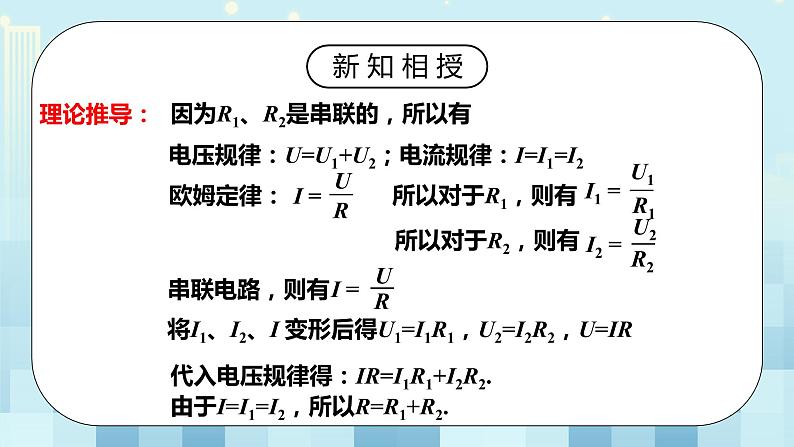

代入电压规律得：IR=I1R1+I2R2.由于I=I1=I2，所以R=R1+R2.
因为R1、R2是串联的，所以有
电压规律：U=U1+U2；电流规律：I=I1=I2
将I1、I2、I 变形后得U1=I1R1，U2=I2R2，U=IR
欧姆定律在串联电路中的应用

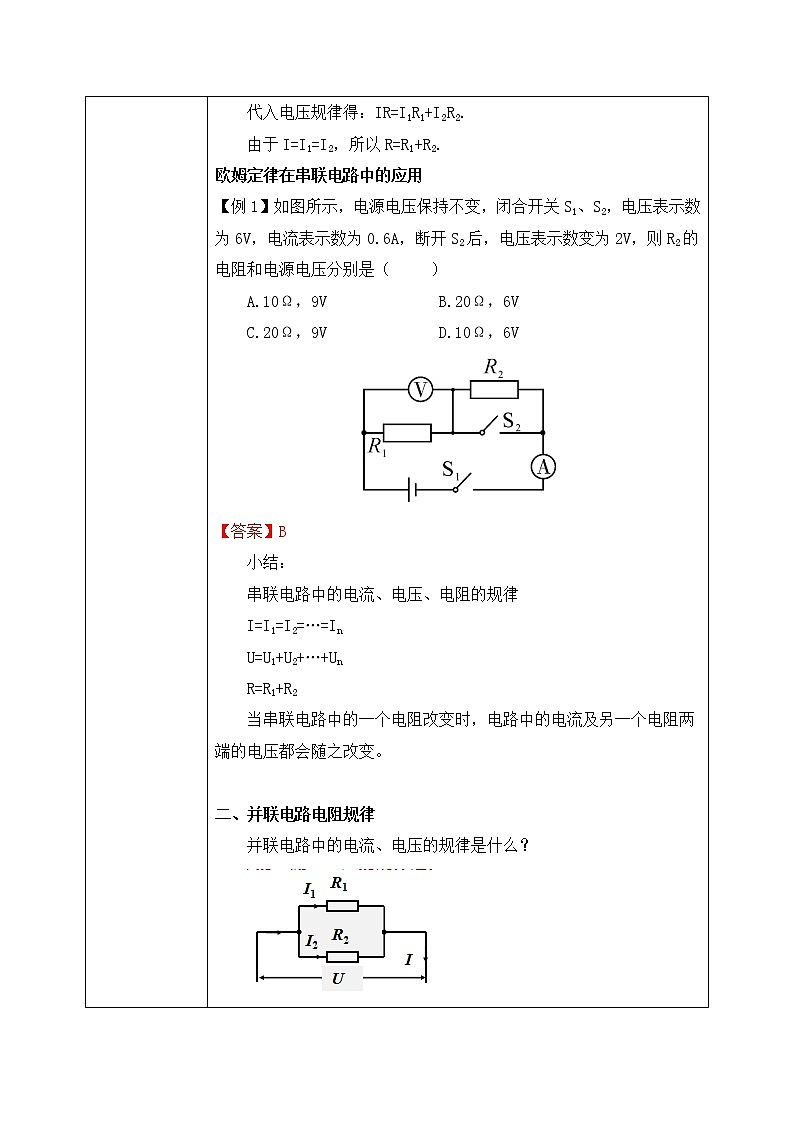

【例1】如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ） A.10Ω，9V B.20Ω，6V C.20Ω，9V D.10Ω，6V
当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。
串联电路中的电流、电压、电阻的规律
I=I1=I2=…=In
U=U1+U2+…+Un
并联电路中的电流、电压的规律是什么？
1.并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In
2.并联电路中各支路两端电压相等。U=U1=U2=…=Un
在右图的红色虚线框内换上一个定值电阻R，如果（1）R两端的电压和R1与R2两端的电压相等（2）通过R的电流与通过R1与R2的总电流也相同那么R与R1与R2是等效的，那么R与R1、R2之间有什么定量关系呢？
定性研究：电阻并联的实质是增大了导体的横截面积，所以并联电路的总电阻比任何一个分电阻都要小.
因为R1、R2是并联的，所以有
电压规律：U=U1=U2；电流规律：I=I1+I2
欧姆定律在并联电路中的应用
【例2】如图所示，R2=30 Ω，电流表的示数为0.6 A，电压表的示数为12 V。求 （1）R1的阻值；　　（2）并联电路总电流I ；　　（3）并联电路总电阻R。
解：（1）　　（2） 　I=I1+I2=0.6 A+0.4 A=1 A　　（3）
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。
并联电路中的电流、电压、电阻的规律
U=U1=U2=…=Un
I=I1+I2+…+In
【例3】如图甲所示是电阻R和灯泡L的I-U图像。 由图可知，电阻R的阻值是________________Ω。将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3 A，则电源电压为________________V，电阻之比R∶R灯=____________。
【例4】图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值________________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把________________表改装为压力计。
【例5】如图所示,电源电压保持不变,R1、R2为定值电阻，其中R1=10 Ω。当只闭合开关S1时,电流表的示数为0.6 A,则电源电压为________________V;当同时闭合开关S1、S2时,电流表的示数增大了0.5 A,则R2的阻值是______________Ω。
【例6】如图所示，电源电压不变，闭合开关S,将滑片P向右移动的过程中（忽略灯丝电阻的变化），电压表V的示数____________，电流表的A1示数________，电流表A的示数________________,电压表V的示数与电流表A1的示数的比值________________，电压表V的示数与电流表A和A1的示数之差的比值___________。（均填“变大”“变小”或“不变”）
通关秘籍：串、并联电路中电表的示数变化情况: （1）串联电路中，某个用电器的电阻变大时，电流变小（但电路中的电流仍处处相等），分得的电压变大，由于电源电压不变，电路中其他用电器两端的电压变小。 （2）并联电路中，当其中一条支路的电阻变大时，该支路的电流变小（但电压仍等于电源电压不变），由于各支路互不干扰，其他支路中的电流保持不变，干路的总电流变小。

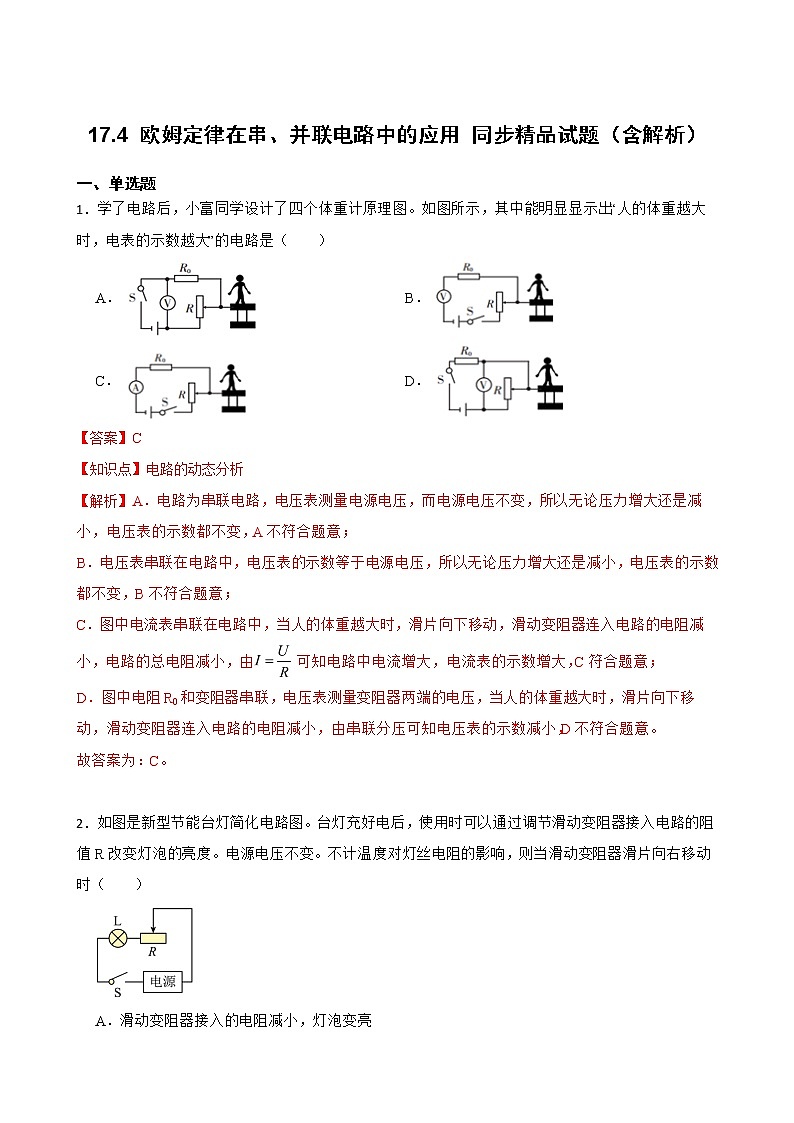

串并联电路中欧姆定律的应用
1. 如图所示所示，甲、乙两根铜棒的长度相同,乙的横截面积较大,把它们并联在电路中，则( ) A. 甲的电阻小于乙的电阻 B. 甲的电阻等于乙的电阻 C. 总电阻大于甲的电阻 D. 总电阻小于乙的电阻
2. 如图所示，电路的总电阻为10 Ω，则下列判断中正确的是（ ） A. R1的阻值可能为2 Ω B. R2的阻值可能为5 Ω C. R1的阻值可能为10 Ω D. R2的阻值可能为20 Ω
