初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律一等奖ppt课件

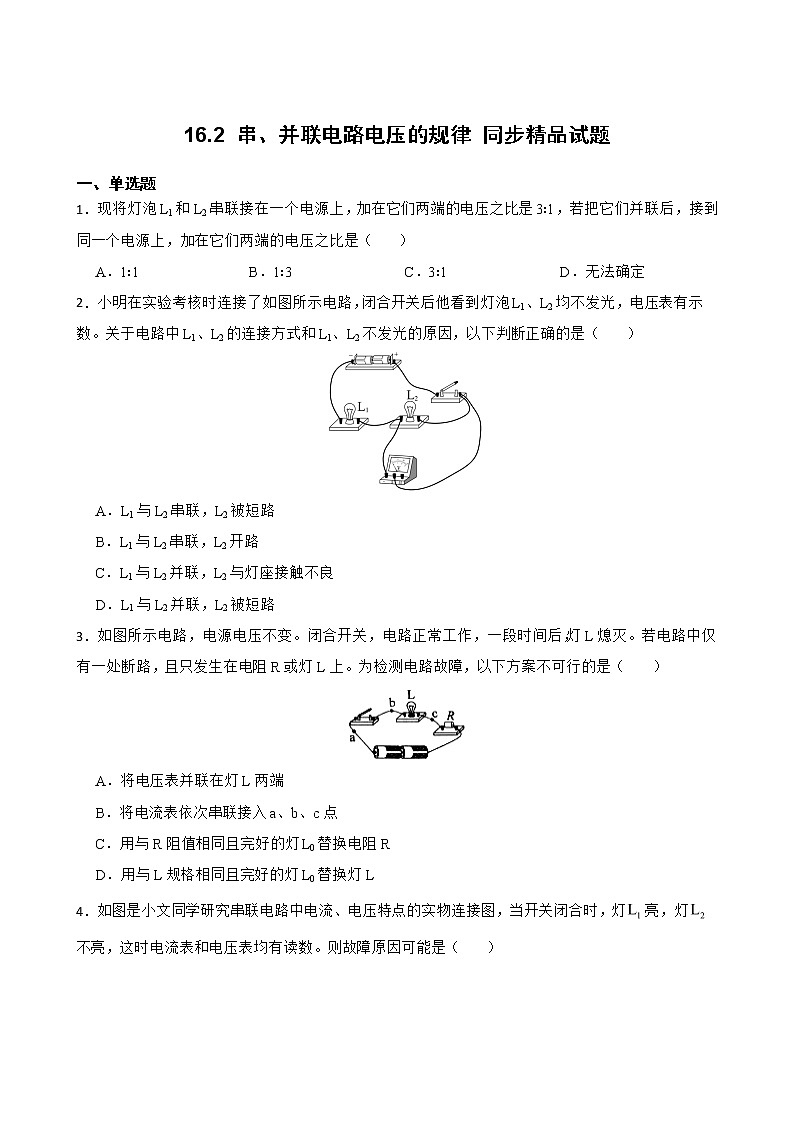

这是一份初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律一等奖ppt课件，文件包含人教版物理九年级全册162串并联电路中电压的规律同步课件pptx、人教版物理九年级全册162串并联电路中电压的规律同步教案docx、人教版物理九年级全册162串并联电路电压的规律同步精品试题教师卷含解析docx、人教版物理九年级全册162串并联电路电压的规律同步精品试题学生卷含答案docx、162并联电路中电压的规律mp4、电池串联三节swf等6份课件配套教学资源，其中PPT共32页， 欢迎下载使用。

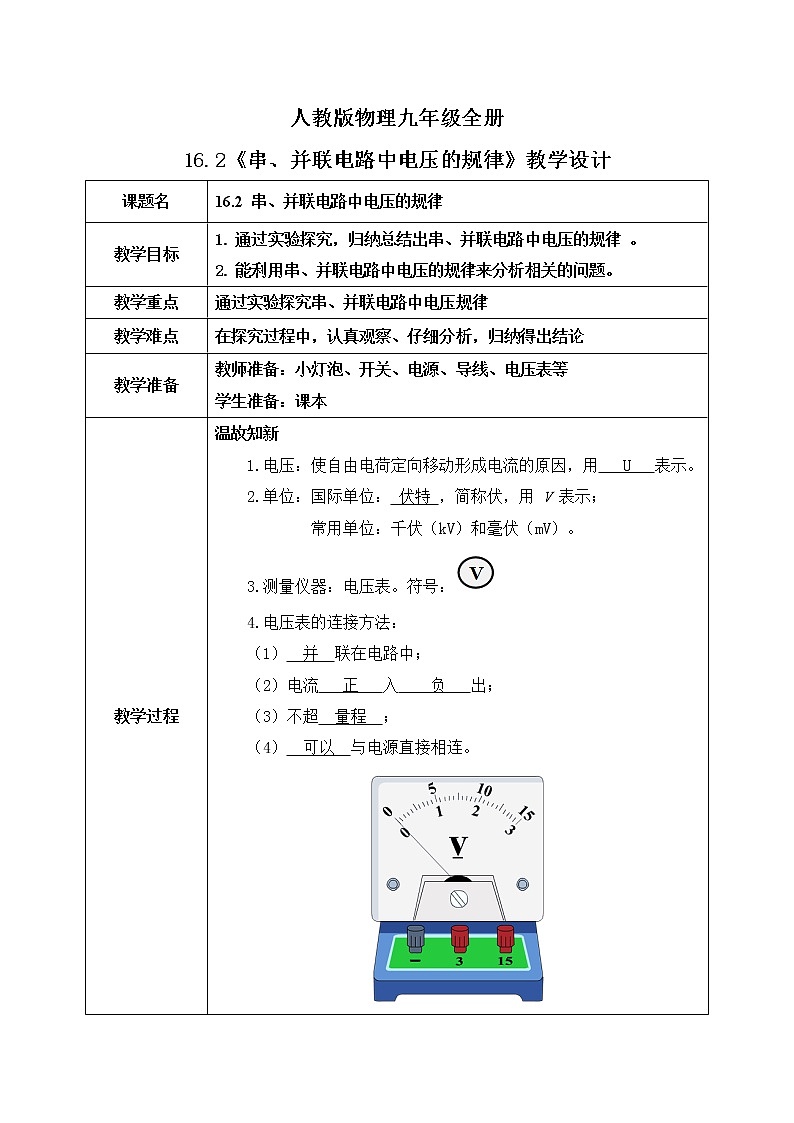

1.电压：使自由电荷定向移动形成电流的原因，用 表示。2.单位：国际单位： ，简称伏，用 表示； 常用单位：千伏（kV）和毫伏（mV）。3.测量仪器：电压表。符号：4.电压表的连接方法：（1） 联在电路中； （2）电流 入 出； （3）不超 ； （4） 与电源直接相连。
不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
2.串联电路电压会有什么关系？
1.为什么两灯的发光情况会不一样？

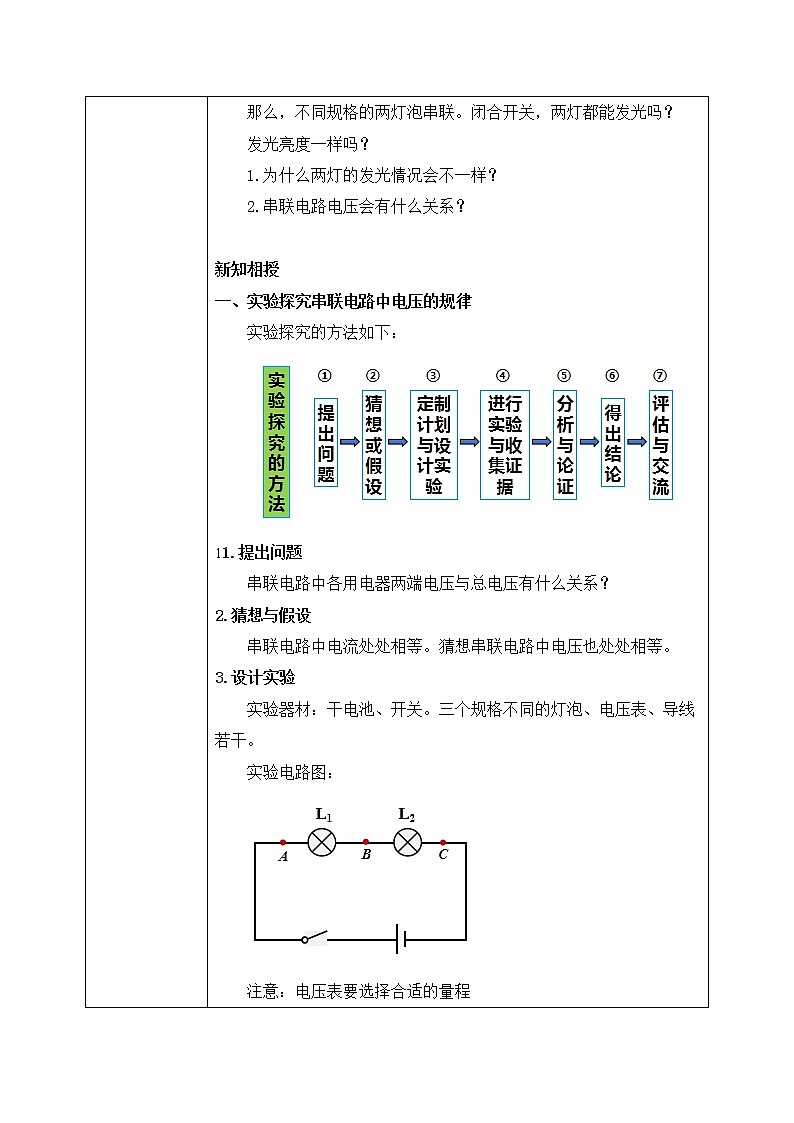

一、实验探究串联电路中电压的规律
串联电路中各用电器两端电压与总电压有什么关系？
串联电路中电流处处相等。猜想串联电路中电压也处处相等。
实验器材：干电池、开关。三个规格不同的灯泡、电压表、导线若干。
注意：电压表要选择合适的量程

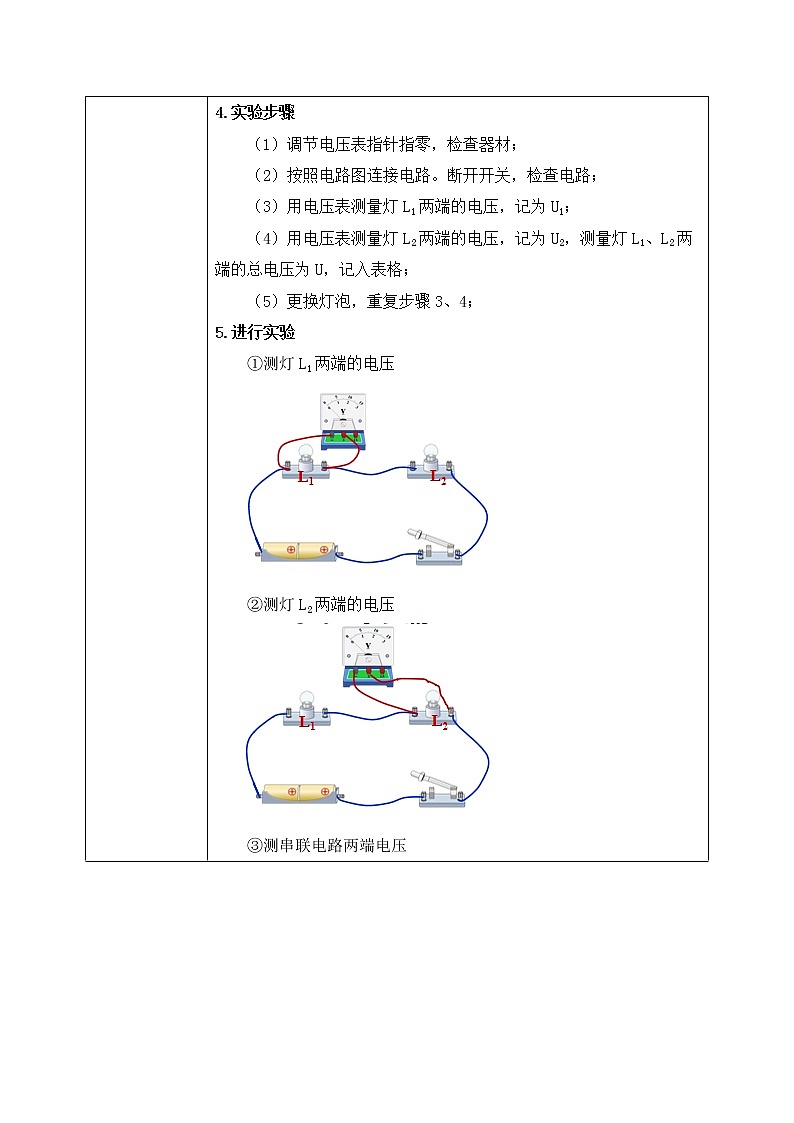

（1）调节电压表指针指零，检查器材；
（2）按照电路图连接电路。断开开关，检查电路；
（3）用电压表测量灯L1两端的电压，记为U1；
（4）用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
（5）更换灯泡，重复步骤3、4；
1.5 + 1.5 = 31.4 + 1.6 = 3··· + ··· = ······
串联电路总电压等于各部分两端电压之和。
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。
【例1】小芳在“探究串联电路的电压特点”的实验中，连接的实物电路图如图甲所示。
（1）在虚框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在连接电路跟每一次换接电压表时，开关要________________。（3）在某次测量时，电压表的示数如图乙所示，此时L1两端的电压为________________V。（4）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了________________（填“短路”或“断路”）。
（5）排除故障后，小芳在测量了L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量L2两端的电压，这一做法会造成___________________________________________。（6）小芳分别测量了串联电路两端的总电压U和L1、L2两端的电压U1、U2，记录的数据如下表，由此得出串联电路的电压规律是________________（用公式表示）。（7）该实验还有待改进，请写出其中一点：______________________________________________________。
电压表的正负接线柱接反了
换不同规格的小灯泡再进行多次实验
二、探究并联电路中电压的规律
（1）各支路两端的电压与电源两端电压的关系是怎样的？（2）与并联电路中的电流关系一样吗？（3）与串联电路中的电压关系一样吗？
（1）可能三个电压相等；（2）可能电源电压等于各支路两端电压之和。
U=U1=U2=U3=…Un
文字表述:在串联电路中，电流处处相等。 公式:I＝I1＝I2＝…＝In
文字表述:在并联电路中，干路电流等于各支路的电流之和。 公式:I＝I1+I2+…+In
文字表述:串联电路中的总电压等于各部分电路两端的电压之和。 公式：U=U1+U2+…+Un
文字表述:在并联电路中，各支路两端的电压均相等。公式：U=U1=U2=…=Un
【例2】为探究并联电路中电压的规律，实验室提供的器材有干电池组（电压为3 V）、电压表、多个小灯泡、开关、导线若干。（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测灯L1两端的电压。
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图16-2-2乙所示，其值为________V。根据这组数据，该小组得出并联电路中电压的规律，你认为实验的疏漏之处是______________________________________，纠正后得到并联电路中的电压规律为_______________________________________________。
没有更换不同规格的灯泡进行多次实验
并联电路两端的总电压和各支路两端的电压相等
【例3】如图所示，电源电压是3 V且不变,开关闭合后，电压表示数为1 V,则灯L2两端的电压为________________V;若断开关,电压表示数将________________（填“变大”“变小”或“不变”）。
【例4】如图所示,闭合开关后灯泡L1比L2亮,电压表V2的示数为6 V,则电压表V1的示数________________6 V，电压表V的示数________________6 V。（均填“大于”“小于”或“等于”）
通关秘籍： 1. 串联电池组两端的电压等于每节电池两端的电压之和。 2. 几个用电器两端的电压不相等，则他们一定串联；几个用电器两端的电压相等，则这几个用电器可能并联，也可能串联（用电器规格相同）。 3. 并联电路中各支路电压总是相等的，与灯泡的规格、亮度无关。
并联电路中，并联各支路两端的电压相等。
在串联电路中，总电压等于串联各部分电压之和。
U=U1+U2+U3+…+Un
U=U1=U2=U3=…=Un

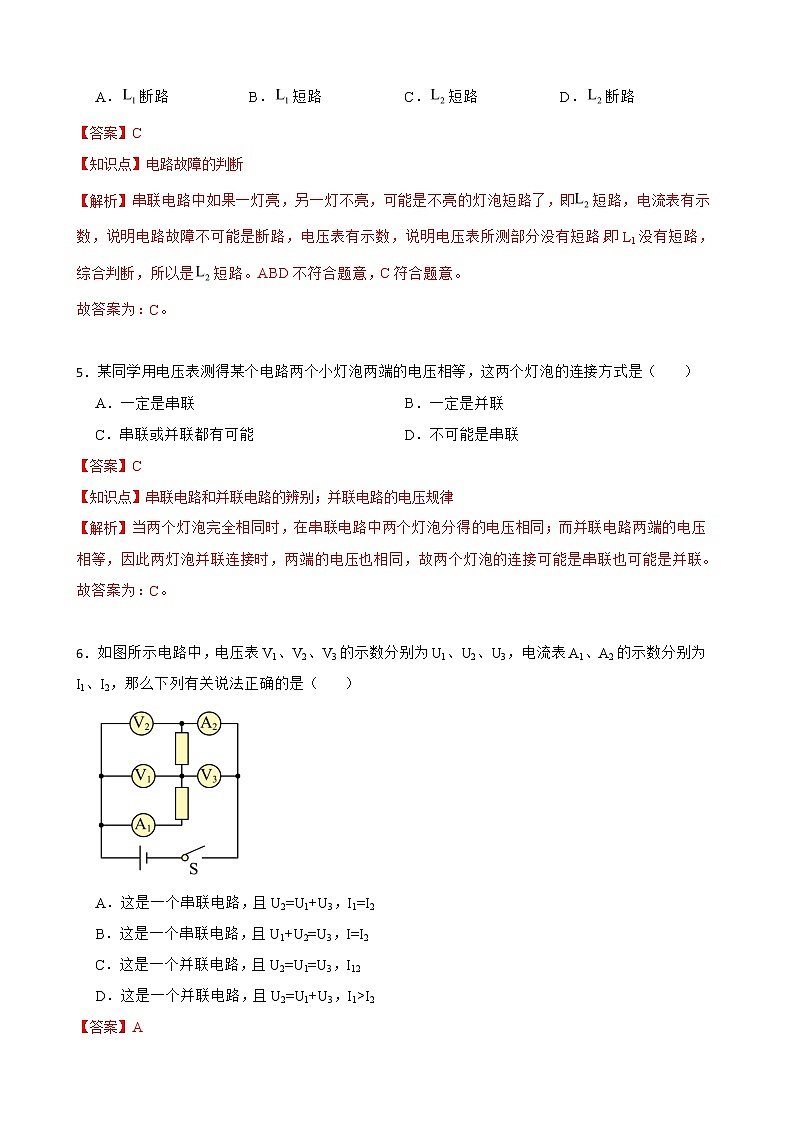

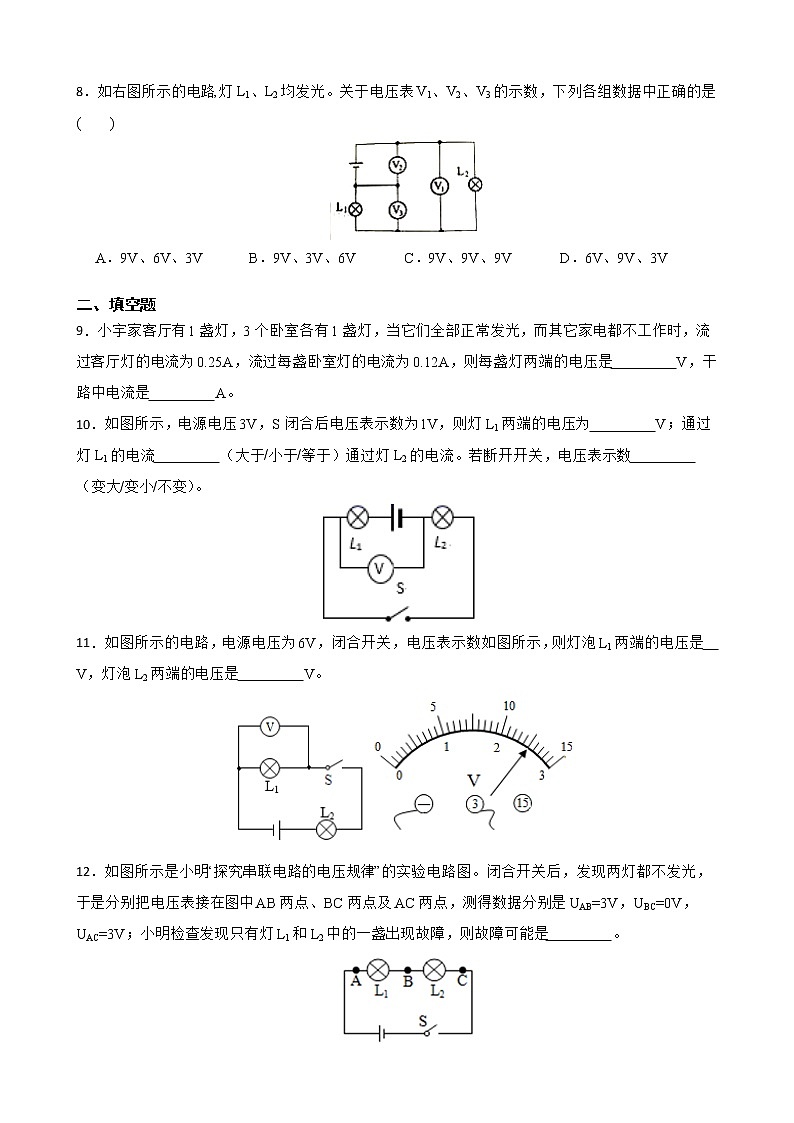

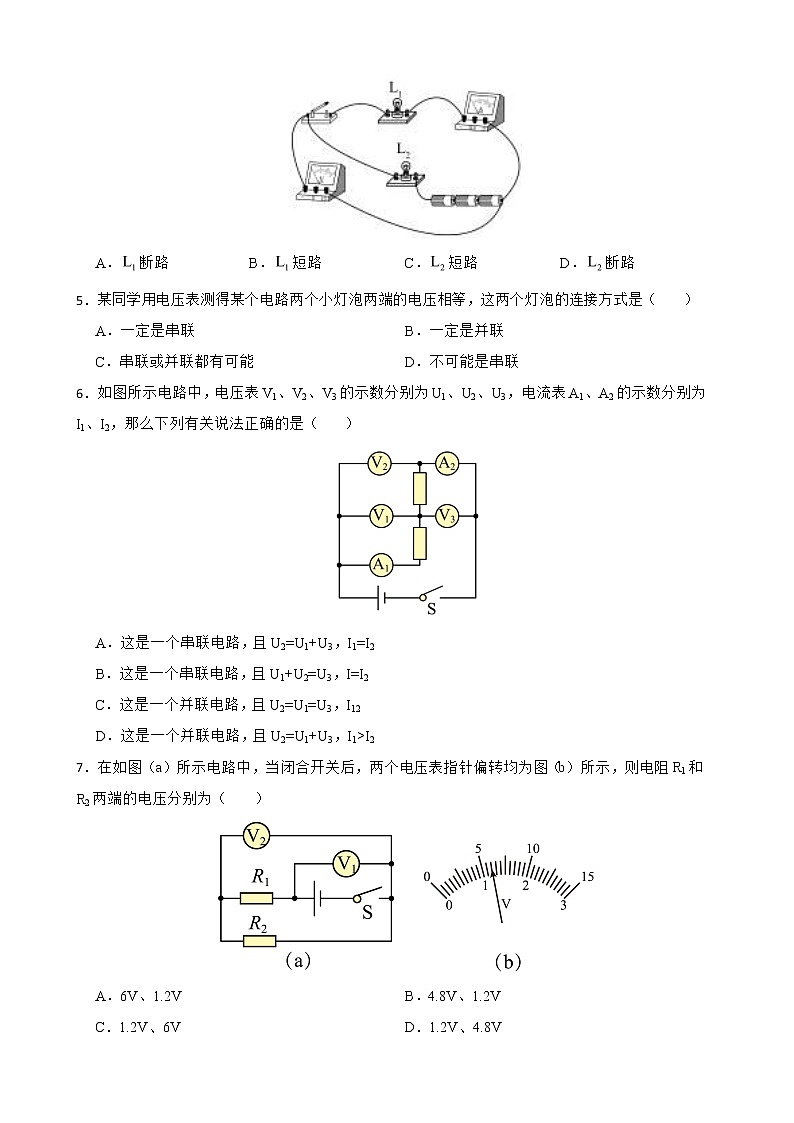

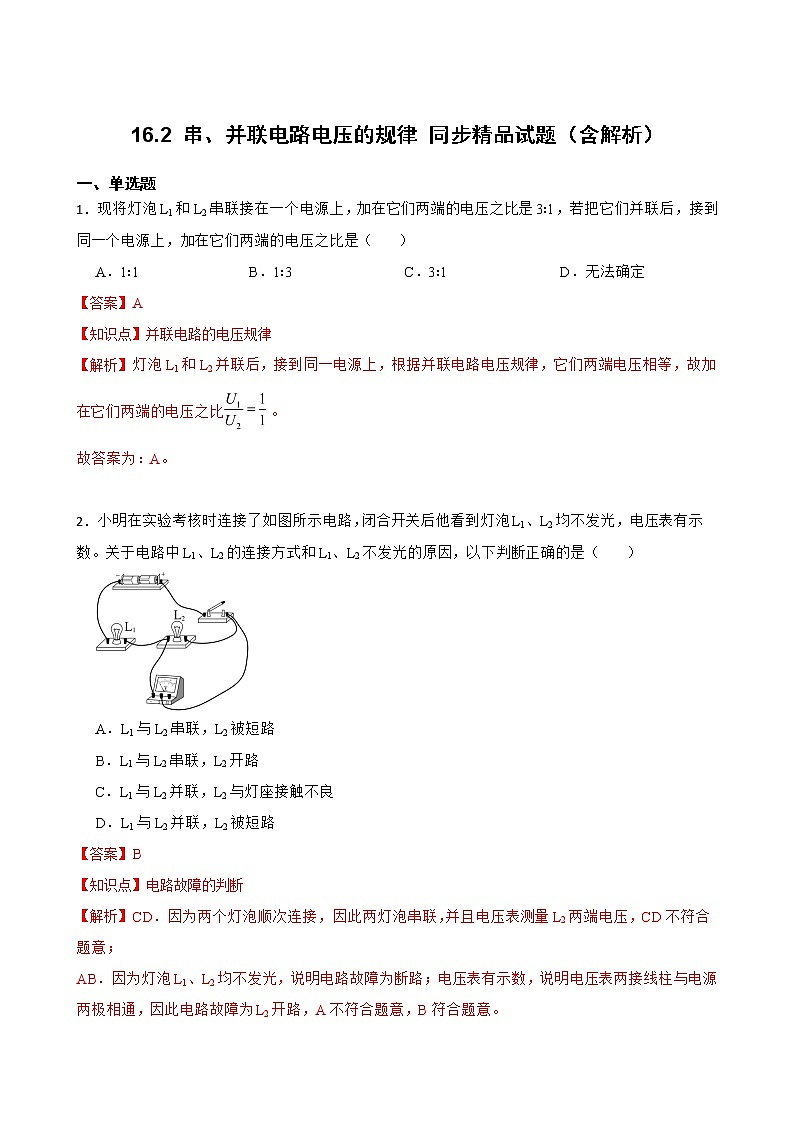

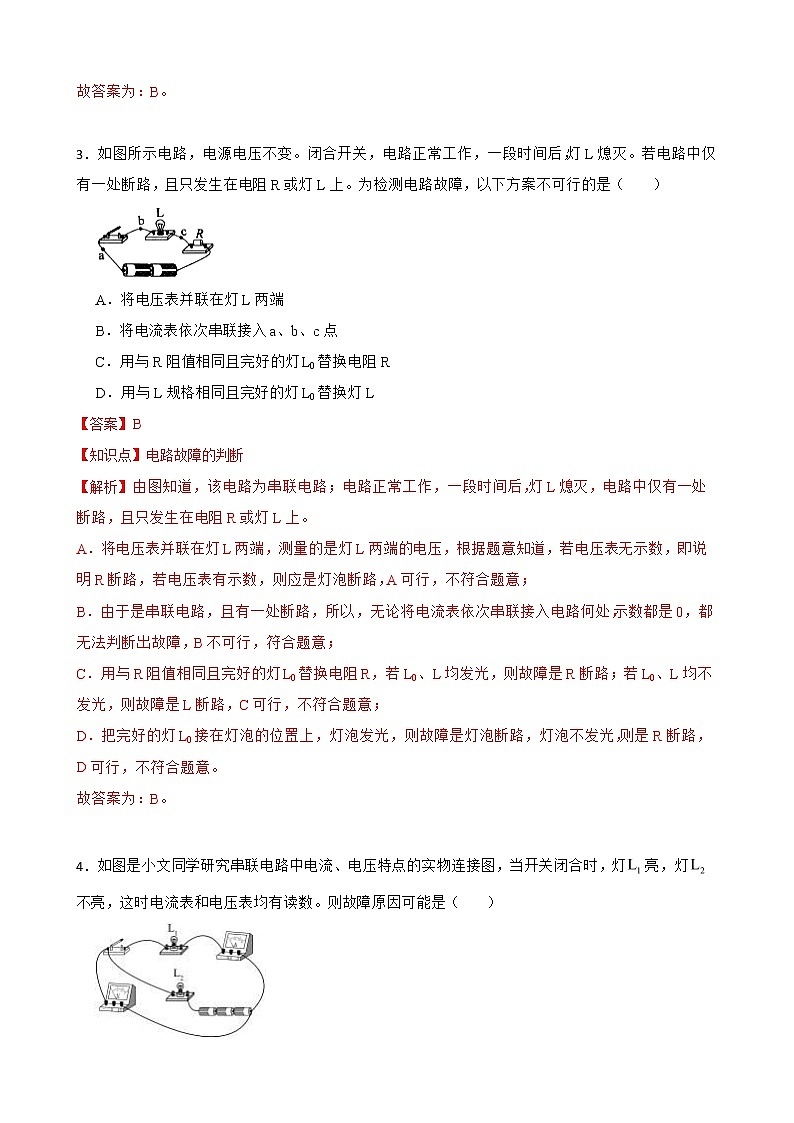

1. 如图甲所示，电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如图乙所示；当开关S1闭合，S2断开时，电压表的示数如图丙所示，则灯L1、L2两端的电压分别为（ ） A. 3.5 V、8.5 V B. 8.5 V、3.5 V C. 3.5 V、5.0 V D. 5.0 V、3.5 V
2. 如图所示的电路，电源电压为9 V，当开关闭合时，电压表的读数也为9 V，则产生故障的原因可能是________________或________________。
