山东省聊城市2022年中考物理试卷解析版

这是一份山东省聊城市2022年中考物理试卷解析版，共8页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

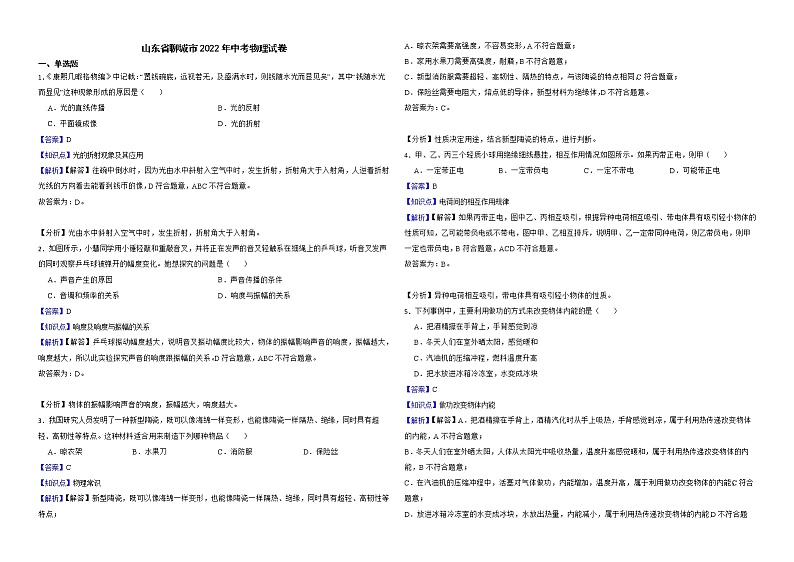

山东省聊城市2022年中考物理试卷
一、单选题
1．《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显见矣”，其中“钱随水光而显见”这种现象形成的原因是（　　）
A．光的直线传播 B．光的反射
C．平面镜成像 D．光的折射
【答案】D
【知识点】光的折射现象及其应用
【解析】【解答】往碗中倒水时，因为光由水中斜射入空气中时，发生折射，折射角大于入射角，人逆着折射光线的方向看去能看到钱币的像，D符合题意，ABC不符合题意。
故答案为：D。

【分析】光由水中斜射入空气中时，发生折射，折射角大于入射角。
2．如图所示，小慧同学用小锤轻敲和重敲音叉，并将正在发声的音叉轻触系在细绳上的乒乓球，听音叉发声的同时观察乒乓球被弹开的幅度变化。她想探究的问题是（　　）
A．声音产生的原因 B．声音传播的条件
C．音调和频率的关系 D．响度与振幅的关系
【答案】D
【知识点】响度及响度与振幅的关系
【解析】【解答】乒乓球振动幅度越大，说明音叉振动幅度比较大，物体的振幅影响声音的响度，振幅越大，响度越大，所以此实验探究声音的响度跟振幅的关系。D符合题意，ABC不符合题意。
故答案为：D。

【分析】物体的振幅影响声音的响度，振幅越大，响度越大。
3．我国研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造下列哪种物品（　　）
A．晾衣架 B．水果刀 C．消防服 D．保险丝
【答案】C
【知识点】物理常识
【解析】【解答】新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点；
A．晾衣架需要高强度，不容易变形，A不符合题意；
B．家用水果刀需要高强度，耐磨，B不符合题意；
C．新型消防服需要超轻、高韧性、隔热的特点，与该陶瓷的特点相同，C符合题意；
D．保险丝需要电阻大，熔点低的导体，新型材料为绝缘体，D不符合题意。
故答案为：C。

【分析】性质决定用途，结合新型陶瓷的特点，进行判断。
4．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带正电，则甲（　　）
A．一定带正电 B．一定带负电 C．一定不带电 D．可能带正电
【答案】B
【知识点】电荷间的相互作用规律
【解析】【解答】如果丙带正电，图中乙、丙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，乙可能带负电或不带电，图中甲、乙相互排斥，说明甲、乙一定带同种电荷，则乙带负电，则甲一定也带负电，B符合题意，ACD不符合题意。
故答案为：B。

【分析】异种电荷相互吸引，带电体具有吸引轻小物体的性质。
5．下列事例中，主要利用做功的方式来改变物体内能的是（　　）
A．把酒精擦在手背上，手背感觉到凉
B．冬天人们在室外晒太阳，感觉暖和
C．汽油机的压缩冲程，燃料温度升高
D．把水放进冰箱冷冻室，水变成冰块
【答案】C
【知识点】做功改变物体内能
【解析】【解答】A．把酒精擦在手背上，酒精汽化时从手上吸热，手背感觉到凉，属于利用热传递改变物体的内能，A不符合题意；
B．冬天人们在室外晒太阳，人体从太阳光中吸收热量，温度升高感觉暖和，属于利用热传递改变物体的内能，B不符合题意；
C．在汽油机的压缩冲程中，活塞对气体做功，内能增加，温度升高，属于利用做功改变物体的内能，C符合题意；
D．放进冰箱冷冻室的水变成冰块，水放出热量，内能减小，属于利用热传递改变物体的内能，D不符合题意。
故答案为：C。

【分析】对物体做功，内能增加，温度升高，属于利用做功改变物体的内能。

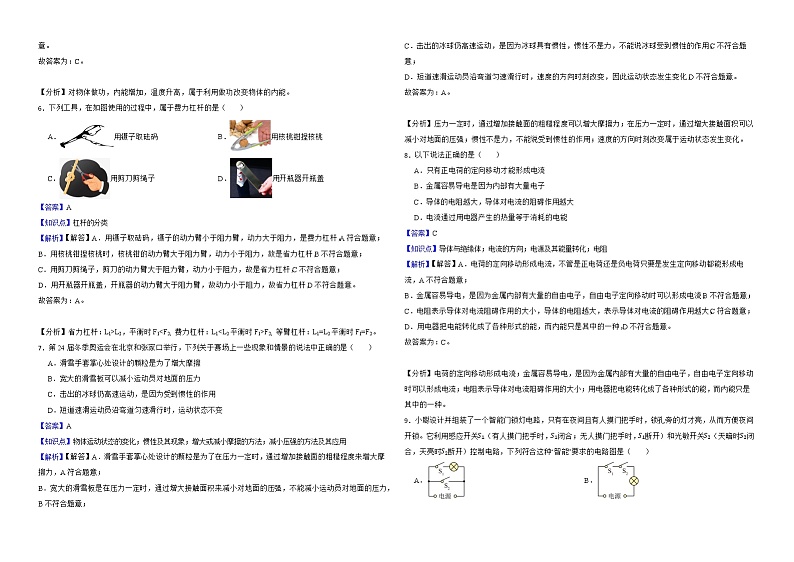

6．下列工具，在如图使用的过程中，属于费力杠杆的是（　　）
A．用镊子取砝码 B．用核桃钳捏核桃
C．用剪刀剪绳子 D．用开瓶器开瓶盖
【答案】A
【知识点】杠杆的分类
【解析】【解答】A．用镊子取砝码，镊子的动力臂小于阻力臂，动力大于阻力，是费力杠杆，A符合题意；
B．用核桃钳捏核桃时，核桃钳的动力臂大于阻力臂，动力小于阻力，故是省力杠杆，B不符合题意；
C．用剪刀剪绳子，剪刀的动力臂大于阻力臂，动力小于阻力，故是省力杠杆，C不符合题意；
D．用开瓶器开瓶盖，开瓶器的动力臂大于阻力臂，故动力小于阻力，故省力杠杆，D不符合题意。
故答案为：A。

【分析】省力杠杆：L1>L2，平衡时F1F2；等臂杠杆：L1=L2平衡时F1=F2。
7．第24届冬季奥运会在北京和张家口举行，下列关于赛场上一些现象和情景的说法中正确的是（　　）
A．滑雪手套掌心处设计的颗粒是为了增大摩擦
B．宽大的滑雪板可以减小运动员对地面的压力
C．击出的冰球仍高速运动，是因为受到惯性的作用
D．短道速滑运动员沿弯道匀速滑行时，运动状态不变
【答案】A
【知识点】物体运动状态的变化；惯性及其现象；增大或减小摩擦的方法；减小压强的方法及其应用
【解析】【解答】A．滑雪手套掌心处设计的颗粒是为了在压力一定时，通过增加接触面的粗糙程度来增大摩擦力，A符合题意；
B．宽大的滑雪板是在压力一定时，通过增大接触面积来减小对地面的压强，不能减小运动员对地面的压力，B不符合题意；
C．击出的冰球仍高速运动，是因为冰球具有惯性，惯性不是力，不能说冰球受到惯性的作用，C不符合题意；
D．短道速滑运动员沿弯道匀速滑行时，速度的方向时刻改变，因此运动状态发生变化，D不符合题意。
故答案为：A。

【分析】压力一定时，通过增加接触面的粗糙程度可以增大摩擦力；在压力一定时，通过增大接触面积可以减小对地面的压强；惯性不是力，不能说受到惯性的作用；速度的方向时刻改变属于运动状态发生变化。
8．以下说法正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．金属容易导电是因为内部有大量电子
C．导体的电阻越大，导体对电流的阻碍作用越大
D．电流通过用电器产生的热量等于消耗的电能
【答案】C
【知识点】导体与绝缘体；电流的方向；电源及其能量转化；电阻
【解析】【解答】A．电荷的定向移动形成电流，不管是正电荷还是负电荷只要是发生定向移动都能形成电流，A不符合题意；
B．金属容易导电，是因为金属内部有大量的自由电子，自由电子定向移动时可以形成电流，B不符合题意；
C．电阻表示导体对电流阻碍作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越大，C符合题意；
D．用电器把电能转化成了各种形式的能，而内能只是其中的一种，D不符合题意。
故答案为：C。

【分析】电荷的定向移动形成电流；金属容易导电，是因为金属内部有大量的自由电子，自由电子定向移动时可以形成电流；电阻表示导体对电流阻碍作用的大小；用电器把电能转化成了各种形式的能，而内能只是其中的一种。
9．小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）和光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
【答案】B
【知识点】串、并联电路的设计
【解析】【解答】智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。有人摸门把手时S1闭合，天暗时S2闭合，即只有两个开关同时闭合，电路才能工作；
A．开关S2闭合时电源短路，不符合安全用电的要求，A不符合题意；
B．开关S1、S2同时闭合时，灯泡才能发光，B符合题意；
C．开关S1闭合时电源短路，不符合安全用电的要求，C不符合题意；
D．闭合任何一个开关灯泡都发光，两个开关都闭合时，灯泡也发光，D不符合题意。
故答案为：B。

【分析】串联电路中，电流的路径只有一条，各元件顺次逐个连接；并联电路中，电流有多条路径，且互不影响，开关与测量部分串联，根据串并联电路的特点进行分析。

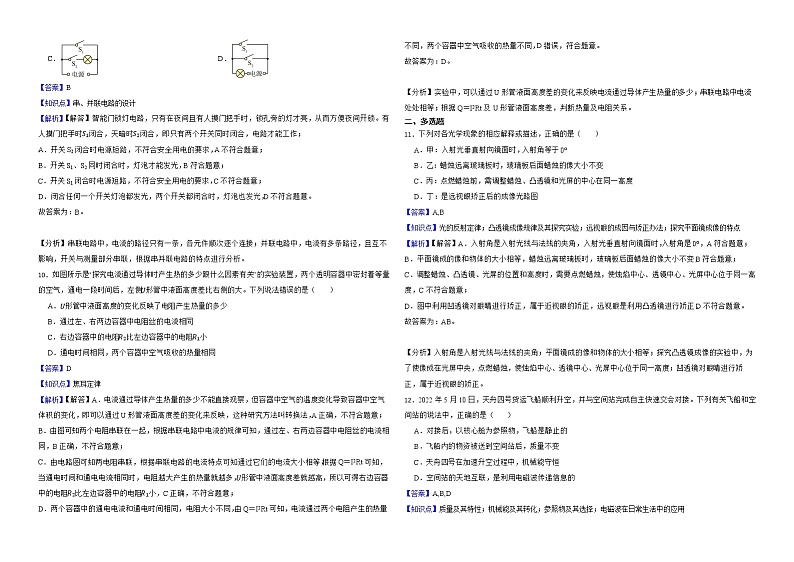

10．如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法错误的是（　　）
A．U形管中液面高度的变化反映了电阻产生热量的多少
B．通过左、右两边容器中电阻丝的电流相同
C．右边容器中的电阻R2比左边容器中的电阻R1小
D．通电时间相同，两个容器中空气吸收的热量相同
【答案】D
【知识点】焦耳定律
【解析】【解答】A．电流通过导体产生热量的多少不能直接观察，但容器中空气的温度变化导致容器中空气体积的变化，即可以通过U形管液面高度差的变化来反映，这种研究方法叫转换法，A正确，不符合题意；
B．由图可知两个电阻串联在一起，根据串联电路中电流的规律可知，通过左、右两边容器中电阻丝的电流相同，B正确，不符合题意；
C．由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流大小相等，根据Q＝I2Rt可知，当通电时间和通电电流相同时，电阻越大产生的热量就越多，U形管中液面高度差就越高，所以可得右边容器中的电阻R2比左边容器中的电阻R1小，C正确，不符合题意；
D．两个容器中的通电电流和通电时间相同，电阻大小不同，由Q＝I2Rt可知，电流通过两个电阻产生的热量不同，两个容器中空气吸收的热量不同，D错误，符合题意。
故答案为：D。

【分析】实验中，可以通过U形管液面高度差的变化来反映电流通过导体产生热量的多少；串联电路中电流处处相等；根据Q＝I2Rt及U形管液面高度差，判断热量及电阻关系。
二、多选题
11．下列对各光学现象的相应解释或描述，正确的是（　　）
A．甲：入射光垂直射向镜面时，入射角等于0°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
【答案】A,B
【知识点】光的反射定律；凸透镜成像规律及其探究实验；远视眼的成因与矫正办法；探究平面镜成像的特点
【解析】【解答】A．入射角是入射光线与法线的夹角，入射光垂直射向镜面时，入射角是0°，A符合题意；
B．平面镜成的像和物体的大小相等，蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变，B符合题意；
C．调整蜡烛、凸透镜、光屏的位置和高度时，需要点燃蜡烛，使烛焰中心、透镜中心、光屏中心位于同一高度，C不符合题意；
D．图中利用凹透镜对眼睛进行矫正，属于近视眼的矫正，远视眼是利用凸透镜进行矫正，D不符合题意。
故答案为：AB。

【分析】入射角是入射光线与法线的夹角；平面镜成的像和物体的大小相等；探究凸透镜成像的实验中，为了使像成在光屏中央，点燃蜡烛，使烛焰中心、透镜中心、光屏中心位于同一高度；凹透镜对眼睛进行矫正，属于近视眼的矫正。
12．2022年5月10日，天舟四号货运飞船顺利升空，并与空间站完成自主快速交会对接。下列有关飞船和空间站的说法中，正确的是（　　）
A．对接后，以核心舱为参照物，飞船是静止的
B．飞船内的物资被送到空间站后，质量不变
C．天舟四号在加速升空过程中，机械能守恒
D．空间站的天地互联，是利用电磁波传递信息的
【答案】A,B,D
【知识点】质量及其特性；机械能及其转化；参照物及其选择；电磁波在日常生活中的应用
【解析】【解答】A．对接后，以核心舱为参照物，飞船与核心舱之间没有发生位置的改变，故飞船是静止的，A符合题意；
B．质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关，所以飞船内的物资被送到空间站后，质量不变，B符合题意；
C．“天舟四号”加速升空，速度变大，动能增加，高度变大，重力势能增加，机械能增加，在上升过程中还要克服空气阻力做功，因此机械能不守恒，C不符合题意；
D．电磁波可以在真空中传播，天宫和地面间是利用电磁波传递信息的，D符合题意。
故答案为：ABD。

【分析】相对于参照物，没有位置变化时，物体是静止的，有位置变化，物体是运动的；质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关；速度变大，动能增加，高度变大，重力势能增加，机械能增加，在上升过程中还要克服空气阻力做功，因此机械能不守恒；电磁波可以在真空中传播。
13．如图所示，是智能扶手电梯的原理图，其中R是压敏电阻。电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。下列说法正确的是（　　）
A．电磁铁上端是S极
B．电磁继电器与发电机工作原理相同
C．电梯上无乘客时，衔铁与触点2接触
D．电梯上有乘客时，压敏电阻R的阻值减小
【答案】A,D
【知识点】安培定则；电磁继电器的组成、原理和特点；电磁感应
【解析】【解答】A．根据安培定则，伸出右手，四指的方向为电流的方向，大拇指的方向为N极的方向，故电磁铁的下端为N极，上端为S极，A符合题意；
B．电磁继电器工作的原理是电流的磁效应，即通电导线周围存在磁场，而发电机工作原理是电磁感应现象，即闭合电路的部分导体切割磁感线时，会产生感应电流，B不符合题意；
C．如图所示，当触点与1接触时，电动机与定值电阻R1串联，电动机分担的电压比较小，转速比较慢，而当触电与2接触时，只有电动机接入电路，电动机转动变快，故当有乘客时，衔铁与2接触，没有乘客时，衔铁与1接触，C不符合题意；
D．当有乘客时，衔铁与2接触，此时衔铁被吸下来，说明通过电磁铁的磁性变强，通过电磁铁的电流变大，则说明压敏电阻的阻值变小，D符合题意。
故答案为：AD。

【分析】根据安培定则，可判断磁极属性；电磁继电器工作的原理是电流的磁效应，即通电导线周围存在磁场；根据电路连接情况，判断有无乘客；衔铁被吸下来，说明通过电磁铁的磁性变强，通过电磁铁的电流变大，则说明压敏电阻的阻值变小。
三、填空题
14．在“新冠”疫情期间，老师每天放学后都在教室里喷洒消毒液。不久，没有喷洒到的地方也能闻到消毒液味，说明消毒液分子在不停地做　 　。教室内电子白板画面上的丰富色彩是由红、绿、　 　三种色条合成的。
【答案】无规则运动；蓝
【知识点】色光的三（基）原色和颜料的三原色；分子热运动
【解析】【解答】闻到气味，是气味分子运动到鼻子，这是扩散现象，说明消毒液分子在不停地做无规则运动（热运动）。
色光的三原色是红、绿、蓝，大多数的颜色的光可以通过红、绿、蓝三色按照不同的比例合成产生。

【分析】扩散现象，说明分子在不停地做无规则运动；色光的三原色是红、绿、蓝。
15．如图所示，小明将装满水的玻璃杯，用薄塑料片盖严杯口并倒置，塑料片不会掉下来，这个现象说明了　 　的存在。小明又把一支铅笔放在这个装满水的玻璃杯的一侧，透过玻璃杯可以看到那支“笔”，他惊奇地发现，铅笔的笔尖本来是朝左的，可他看到的却是“笔尖”朝右，这是因为盛水的玻璃杯水平方向相当于凸透镜，他看到的是铅笔的　 　（选填“实”或“虚”）像。
【答案】大气压；实
【知识点】凸透镜成像规律及其探究实验；大气压强的存在
【解析】【解答】纸板受到水对它向下的压强和外界大气压对它向上的压强，而纸板受到向上的大气压远大于水对纸片向下的压强，所以纸片不会掉下来，这个现象说明了大气压强的存在。
盛水的玻璃杯相当于一个凸透镜，透过玻璃杯可以看到那支“笔”笔尖朝向相反，说明所成的像是倒立的，物像异侧，所以他看到的是铅笔的实像。

【分析】大气压强是空气受到重力作用而产生的；像是倒立的，物像异侧，成的是实像。
16．燃烧1kg煤放出的热量，是燃烧1kg木柴放出热量的两倍多，这主要是因为煤的　 　比木柴的大。煤、天然气等化石能源属于　 　（选填“可再生”或“不可再生”）能源。
【答案】热值；不可再生
【知识点】燃料的热值；能源及其分类
【解析】【解答】1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值，燃烧1kg煤放出的热量，是燃烧1kg木柴放出热量的两倍多，说明煤的热值比木柴的热值大。
煤、天然气等化石能源短期内不可能从自然界得到补充，都属于不可再生能源。

【分析】1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值；天然气等化石能源短期内不可能从自然界得到补充，都属于不可再生能源。
17．如图所示，控制灯泡的开关要接在　 　（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的　 　（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
【答案】1；地
【知识点】家庭电路的连接
【解析】【解答】家庭电路中开关和它所控制的电灯是串联的，因此为了用电安全开关必须接在火线上，所以控制灯泡的开关要接在1处。
将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。

【分析】开关必须接在火线上；三脚插头插入三孔插座中，金属外壳与插座中的地线相连，防止触电事故的发生。
18．如图所示，工人用200N的拉力将重为300N的物体匀速提升一定高度，不计绳重和摩擦。动滑轮的机械效率是　 　，如果用该动滑轮提升重为400N的物体，动滑轮的机械效率　 　（选填“变大”“不变”或“变小”）。
【答案】75%；变大
【知识点】动滑轮及其工作特点；滑轮（组）的机械效率
【解析】【解答】由图知，使用动滑轮时，绳子承重段数n=2，动滑轮的机械效率η=GhFs=GhFnh=GnF=300N2×200N×100%=75%
即动滑轮的机械效率是75%。
不计绳重和摩擦，用该动滑轮提升重为400N的物体，由W有用=Gh可知，G变大，有用功变大，动滑轮重力不变，则额外功不变，据η=W有用W总=W有用W有用+W额可知，有用功在总功中所占的比例变大，则机械效率变大。

【分析】根据公式η=GhFs=GhFnh=GnF，可求出动滑轮的机械效率；物重越重，动滑轮的机械效率越大。
四、作图题
19．如图所示，玩具小车沿斜面向上运动，请做出小车所受重力的示意图。
【答案】解：如图所示：
【知识点】重力示意图
【解析】【解答】作重力的示意图，要画出物体：作用点（即重心），画在物体的中心上；方向，竖直向下；符号G。所以作图如下

【分析】重力方向竖直向下，作用点在重心上。
20．如图所示，画出光经过透镜折射后的光线。
【答案】解：如图所示：
【知识点】透镜的光路图
【解析】【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：
【分析】根据凹透镜的特殊光线，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴射出。
五、实验题
21．图甲是某小组“探究海波熔化时温度变化规律”的实验装置，每隔1min记录一次温度值。实验数据记录如下表：
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
海波的温度/°C
40
　
44
46
48
48
48
48
48
48
50
53
（1）实验中需要的测量工具是温度计和　 　；
（2）在1min时，温度计的示数如图乙所示，此时的温度为　 　℃；
（3）由记录的实验数据可知海波是　 　（选填“晶体”或“非晶体”）；
（4）由实验知，海波熔化需要的条件是：①　 　；②继续吸收热量；
（5）另一小组在利用相同的器材进行这一实验时，观察到海波熔化过程中温度计示数缓慢上升。产生这一现象的原因可能是____（填字母）。
A．烧杯中的水少
B．对试管内的海波不断搅拌
C．温度计的玻璃泡碰到了试管壁
D．海波熔化过程中吸热，温度升高
【答案】（1）停表
（2）42
（3）晶体
（4）温度达到熔点
（5）C
【知识点】熔化和凝固的探究实验
【解析】【解答】（1）由表中数据可知，实验需要测量温度和时间，实验中需要的测量工具是温度计和停表。
（2）如图乙，温度计的分度值为1℃，读数为42℃。
（3）由记录的实验数据可知，海波在固定的温度开始熔化，熔化时温度不变，因此海波是晶体。
（4）通过实验可知，海波熔化需要达到48℃，熔化过程中，需要继续加热，由此可知海波熔化需要的条件是：①温度达到熔点；②继续吸收热量。
（5）海波在固定的温度开始熔化，熔化时温度不变，进行这一实验时，观察到海波熔化过程中温度计示数缓慢上升；
A．该物质是晶体，熔化过程中温度是不变的，烧杯中的水少，不会影响温度计的示数，A不符合题意；
B．对试管内的海波不断搅拌，试管中海波受热更加均匀，不可能出现以上情况，B不符合题意；
C．温度计的玻璃泡碰到了试管壁，因为烧杯中水的温度高于海波的温度，温度计示数缓慢上升，C符合题意；
D．海波是晶体，熔化过程中吸热，但温度保持不变，D不符合题意。
故答案为：C。

【分析】（1）实验需要测量温度和时间，实验中需要的测量工具是温度计和停表；
（2）根据温度计的分度值，结合对应刻度读数；
（3）有固定的熔化温度的物体是晶体；
（4）晶体熔化需要的条件是：①温度达到熔点；②继续吸收热量；
（5）根据各选项温度的变化情况，进行判断。
22．在探究“二力平衡的条件”实验中，小聪同学采用的实验装置如图甲所示，小明同学采用的实验装置如图乙所示。
（1）老师指出图乙的装置更科学，原因是选用小车，可以减小　 　对实验结果的影响；
（2）实验中判断小车是否受平衡力作用的依据是小车保持　 　（选填“静止”或“匀速直线运动”）状态；
（3）左右两盘放质量相等的砝码，小车保持静止。将左盘中再添加一个砝码，小车将运动，说明彼此平衡的两个力大小　 　；
（4）小车处于静止后，保持F1与F2的大小不变，把小车在水平桌面上扭转一个角度后释放，小车将转动，说明彼此平衡的两个力必须在　 　上。
【答案】（1）摩擦力
（2）静止
（3）相等
（4）同一直线
【知识点】探究二力平衡的条件
【解析】【解答】（1）实验中选用小车为研究对象，滚动摩擦代替滑动摩擦，可以减小摩擦力对实验结果的影响。
（2）实验中通过观察小车能否静止，确定其是否处于平衡状态，如果小车处于静止状态，说明小车受到平衡力的作用。
（3）实验时，向左盘和右盘同时加入相等质量的砝码时，小车在水平方向受到的拉力相等，处于静止状态，将左盘中再添加一个砝码，小车将运动，这表明平衡的两个力需要大小相等。
（4）把小车转过一个角度，然后松手，观察到小车转动，最后恢复到静止状态，说明小车在水平方向上受到的两个力在同一条直线上时才能平衡。

【分析】（1）滚动摩擦代替滑动摩擦，可以减小摩擦力对实验结果的影响；
（2）处于静止状态的物体，受到平衡力的作用；
（3）彼此平衡的两个力大小相等；
（4）相互平衡的两个力作用在同一条直线上。
23．如图甲所示，小聪同学设计了用“伏安法”测电阻的实验。
（1）同组的小丽发现他的连接中有一处错误，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线；
（2）电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到最　 　（选填“左”或“右”）端；
（3）小聪闭合开关，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是____（填字母）；
A．电源 B．滑动变阻器 C．定值电阻R D．开关
（4）排除故障后，小聪正常进行实验并将实验数据记录在下表中。若第2次测量时电流表的示数如图乙所示，为　 　A，根据三次实验数据可得定值电阻R=　 　Ω（结果保留一位小数）；
实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.5
0.16
9.4
2
2.0
　
　
3
2.5
0.24
10.4
（5）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是____（填字母）。
A．用刻度尺测量作业本的长度
B．探究同种物质的质量与体积的关系
C．测量小灯泡的电功率
【答案】（1）
（2）右
（3）C
（4）0.20；9.9
（5）A
【知识点】伏安法测电阻的探究实验
【解析】【解答】（1） 用“伏安法”测电阻时，电压表应与定值电阻并联，由图甲可知，电压表接在定值电阻与滑动变阻器两端，测定值电阻与滑动变阻器串联电压，即电源电压，电压表连接错误，电压表应并联在定值电阻两端，电路图如图所示
（2）为保护电路，闭合开关前，滑动变阻器的滑片应调到最大值，即右端。
（3）A．若电源有故障，电流表和电压表都无示数，A不符合题意；
B．若滑动变阻器有故障，两表同时有示数或无示数，B不符合题意；
C．若定值电阻R有故障，若断路，电压表有示数，电流表无示数；若短路，电压表无示数，电流表有示数，C符合题意；
D．若开关有故障，两表同时有示数或无示数，D不符合题意。
故答案为：C。
（4）由图乙知，电流表的量程为0-0.6A，分度值为0.02A，示数为0.2A。
由表中数据可计算第2次实验电阻的阻值R2=U2I2=2.0V0.2A=10Ω
则定值电阻R的阻值R=R1+R2+R33=9.4Ω+10Ω+10.4Ω3≈9.9Ω
即三次实验数据可得定值电阻的阻值为9.9Ω。
（5）本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差；
A．用刻度尺测量物理课本的长与宽，需要多次测量，是为了取平均值减小误差，A符合题意；
B．探究同种物质的质量与体积的关系时，也需要多次测量得到多组数据，分析数据从而得到一个普遍规律，B不符合题意；
C．测量小灯泡的电功率时，也需要多次测量，是为了探究灯泡亮度与实际功率的关系，找到普遍规律，C不符合题意。
故答案为：A。

【分析】（1）用“伏安法”测电阻时，电压表应与定值电阻并联；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应处于阻值最大处；
（3）定值电阻R有故障，若断路，电压表有示数，电流表无示数；若短路，电压表无示数，电流表有示数；
（4）根据电流表分度值，结合对应刻度读数，根据欧姆定律公式，求出定值电阻；
（5）本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差，结合选项实验的要求，进行选择。
六、计算题
24．食物也是一种“燃料”，释放化学能的过程不断地发生在人体内，提供细胞组织所需的能量。人体摄入的能量（营养师常称之为热量）过多或过少，都有损于健康。
（1）某种油炸食品，每100g可提供的能量约为1.26×106J，假设这些能量全部被质量为5kg、温度为25°C的水吸收，可使这些水的温度升高到多少摄氏度？[c水=4.2×103J/(kg⋅°C)]
（2）如果上述这些能量全部用于克服重力做功，则能把多少千克的物体提升10m？（g取10N/kg）
【答案】（1）解：由公式Q吸=cm（t−t0）
可得，水的温度可以升高到t=Q吸cm+t0=1.26×106J4.2×103J/(kg⋅°C)×5kg+25°C=85°C
答：可使这些水的温度升高到85摄氏度；
（2）解：如果这些能量全部用于克服重力做功，即做功为1.26×106J，由公式W=Gh=mgh
可得，提升物体的质量为m=Wgh=1.26×106J10N/kg×10m=1.26×104kg
答：如果上述这些能量全部用于克服重力做功，则能把1.26×104千克的物体提升10m。
【知识点】热量的计算；功的计算及应用
【解析】【分析】（1）根据公式Q吸＝cm（t末-t初），可求出升高的温度；
（2）根据公式W＝Gh＝mgh，可求出质量。
25．科技小组的同学对物体的浮沉条件进行探究。在一个圆柱形容器底部，放一个边长为10cm的正方体物块，然后逐渐向容器中倒水（水始终未溢出）。通过测量容器中水的深度h，分别计算出该物块所受到的浮力F浮，并绘制了如图所示的图象。（g取10N/kg，ρ水=1.0×103kg/m3）求：
（1）水的深度到达5cm时，水对容器底部的压强；
（2）水的深度到达12cm时，物块浸在水中的体积；
（3）物块的密度。
【答案】（1）解：水的深度到达5cm时，水对容器底部的压强p=ρ水gh1=1.0×103kg/m3×10N/kg×0.05m=500Pa
答：水的深度到达5cm时，水对容器底部的压强为500Pa；
（2）解：水的深度到达12cm时，物块所受浮力F浮=8N
则物块浸在水中的体积V浸=V排=F浮ρ水g=8N1.0×103kg/m3×10N/kg=8×10−4m3
答：水的深度到达12cm时，物块浸在水中的体积为8×10−4m3；
（3）解：由图中信息知，水的深度到达8cm以后浮力不再增大，此时物块并未完全浸在水中，有部分体积露出水面。所以物块处于漂浮状态，则G物=F浮=8N
物块的质量m物=G物g=8N10N/kg=0.8kg
物块的体积V物=1×10−3m3
物块的密度ρ物=m物V物=0.8kg1×10−3m3=0.8×103kg/m3
答：物块的密度为0.8×103kg/m3。
【知识点】密度公式及其应用；液体压强的计算；阿基米德原理；物体的浮沉条件及其应用
【解析】【分析】（1）根据公式p＝ρgh，可求出水对容器底部的压强；
（2）根据公式F浮＝ρ液gV排，可求出物块浸在水中的体积 ；
（3）根据公式G＝mg及ρ=mV，结合漂浮时浮力等于重力，可求出物块的密度 。
26．如图所示，电源电压和小灯泡的灯丝电阻均保持不变。R1为6Ω的定值电阻，小灯泡L上标有“12V”字样，滑动变阻器R2上标有“10Ω  3A”字样，电流表使用的量程为0~3A。当所有开关都闭合，滑动变阻器的滑片移到最上端时，小灯泡正常发光，此时电流表的示数为1.7A。求：
（1）小灯泡L的额定功率；
（2）开关S、S2闭合，S1，S3断开时，定值电阻R1两端的电压；
（3）开关S、S3闭合，S1，S2断开时，为了保证测量精确，要求电流表示数不小于其量程的13，求滑动变阻器R2连入电路的最大阻值。
【答案】（1）解：所有开关都闭合时，R1被短路，灯L与R2并联，小灯泡正常发光，则U=U2=UL=12V
滑动变阻器的滑片移到最上端时，滑动变阻器R2连入电路中的阻值为10Ω，通过滑动变阻器R2的电流I2=U2R2=12V10Ω=1.2A
通过小灯泡L的电流IL=I−I2=1.7A−1.2A=0.5A
小灯泡L的额定功率PL=ULIL=12V×0.5A=6W
答：小灯泡L的额定功率为6W；
（2）解：开关S、S2闭合，S1、S3断开时，定值电阻R1和小灯泡L串联，小灯泡的灯丝电阻RL=ULIL=12V0.5A=24Ω
电路中的电流I′=UR1+RL=12V6Ω+24Ω=0.4A
定值电阻R1两端的电压U1=I1R1=I′R1=0.4A×6Ω=2.4V
答：开关S、S2闭合，S1，S3断开时，定值电阻R1两端的电压为2.4V；
（3）解：开关S、S3闭合，S1、S2断开时，定值电阻R1和滑动变阻器R2串联，若R2接入最大值，此时电路中的电流最小，最小值为Imin=UR1+R2=12V6Ω+10Ω=0.75A
因为0.75A大于电流表0~0.6A量程的最大值，电流表只能接入大量程，0~3A题中要求的电流值至少达到I最小值=13I最大值=13×3A=1A
则电路中最小电流I最小值=1A
电路中的最大总电阻R=UI最小值=12V1A=12Ω
则滑动变阻器连入电路的最大阻值R2最大值=R−R1=12Ω−6Ω=6Ω
答：开关S、S3闭合，S1，S2断开时，要求电流表示数不小于其量程的13，滑动变阻器R2连入电路的最大阻值为6Ω。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【分析】（1）根据公式P＝UI，可求出小灯泡L的额定功率；
（2）根据欧姆定律公式，结合串联电路电压、电流特点，可求出定值电阻R1两端的电压 ；
（3）根据欧姆定律公式，结合串联电路电压、电流特点，可求出滑动变阻器R2连入电路的最大阻值 。
