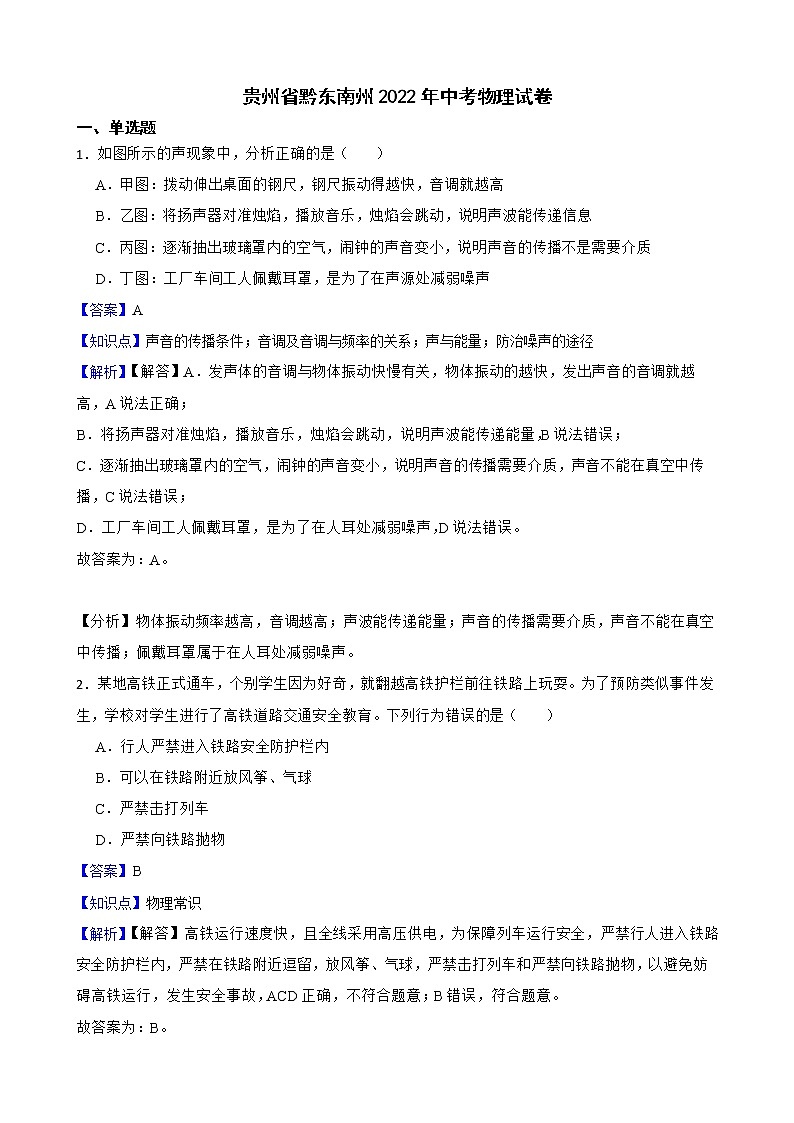

贵州省黔东南州2022年中考物理试卷
一、单选题
1．如图所示的声现象中，分析正确的是（　　）
A．甲图：拨动伸出桌面的钢尺，钢尺振动得越快，音调就越高
B．乙图：将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递信息
C．丙图：逐渐抽出玻璃罩内的空气，闹钟的声音变小，说明声音的传播不是需要介质
D．丁图：工厂车间工人佩戴耳罩，是为了在声源处减弱噪声
【答案】A
【知识点】声音的传播条件；音调及音调与频率的关系；声与能量；防治噪声的途径
【解析】【解答】A．发声体的音调与物体振动快慢有关，物体振动的越快，发出声音的音调就越高，A说法正确；
B．将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递能量，B说法错误；
C．逐渐抽出玻璃罩内的空气，闹钟的声音变小，说明声音的传播需要介质，声音不能在真空中传播，C说法错误；
D．工厂车间工人佩戴耳罩，是为了在人耳处减弱噪声，D说法错误。
故答案为：A。

【分析】物体振动频率越高，音调越高；声波能传递能量；声音的传播需要介质，声音不能在真空中传播；佩戴耳罩属于在人耳处减弱噪声。
2．某地高铁正式通车，个别学生因为好奇，就翻越高铁护栏前往铁路上玩耍。为了预防类似事件发生，学校对学生进行了高铁道路交通安全教育。下列行为错误的是（　　）
A．行人严禁进入铁路安全防护栏内
B．可以在铁路附近放风筝、气球
C．严禁击打列车
D．严禁向铁路抛物
【答案】B
【知识点】物理常识
【解析】【解答】高铁运行速度快，且全线采用高压供电，为保障列车运行安全，严禁行人进入铁路安全防护栏内，严禁在铁路附近逗留，放风筝、气球，严禁击打列车和严禁向铁路抛物，以避免妨碍高铁运行，发生安全事故，ACD正确，不符合题意；B错误，符合题意。
故答案为：B。

【分析】根据物理常识，结合生活常识作出判断。

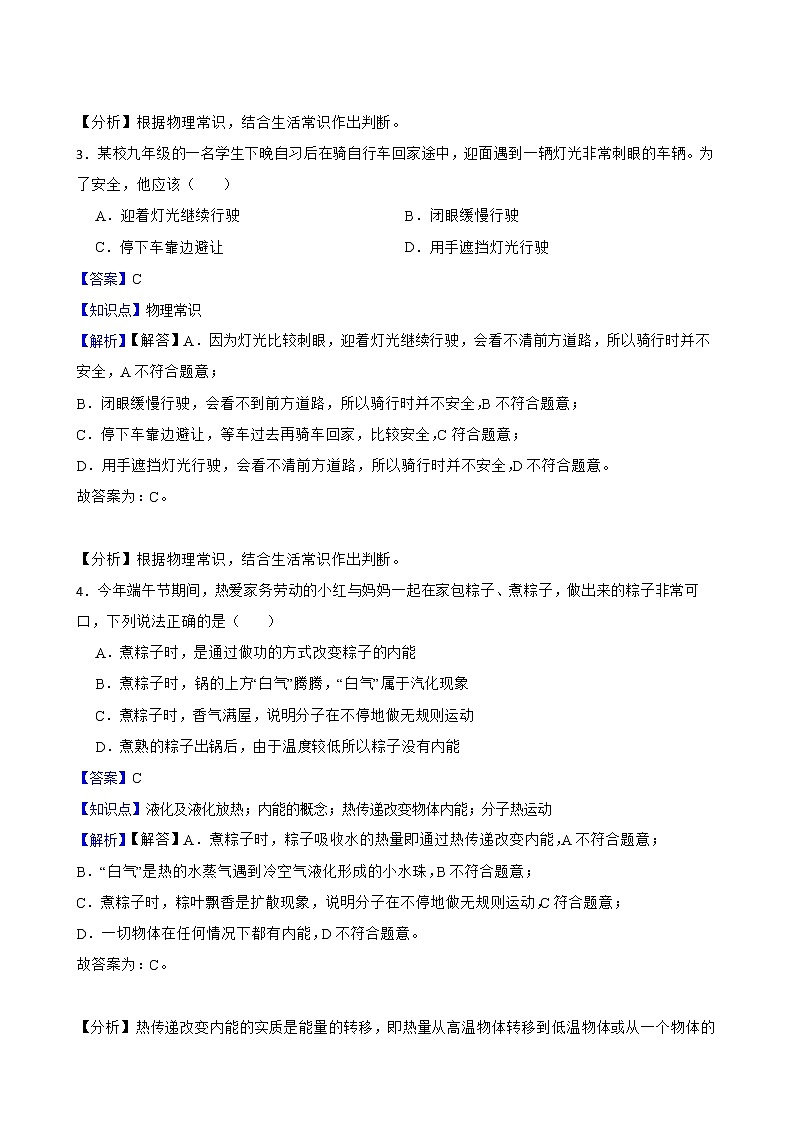

3．某校九年级的一名学生下晚自习后在骑自行车回家途中，迎面遇到一辆灯光非常刺眼的车辆。为了安全，他应该（　　）
A．迎着灯光继续行驶 B．闭眼缓慢行驶
C．停下车靠边避让 D．用手遮挡灯光行驶
【答案】C
【知识点】物理常识
【解析】【解答】A．因为灯光比较刺眼，迎着灯光继续行驶，会看不清前方道路，所以骑行时并不安全，A不符合题意；
B．闭眼缓慢行驶，会看不到前方道路，所以骑行时并不安全，B不符合题意；
C．停下车靠边避让，等车过去再骑车回家，比较安全，C符合题意；
D．用手遮挡灯光行驶，会看不清前方道路，所以骑行时并不安全，D不符合题意。
故答案为：C。

【分析】根据物理常识，结合生活常识作出判断。
4．今年端午节期间，热爱家务劳动的小红与妈妈一起在家包粽子、煮粽子，做出来的粽子非常可口，下列说法正确的是（　　）
A．煮粽子时，是通过做功的方式改变粽子的内能
B．煮粽子时，锅的上方“白气”腾腾，“白气”属于汽化现象
C．煮粽子时，香气满屋，说明分子在不停地做无规则运动
D．煮熟的粽子出锅后，由于温度较低所以粽子没有内能
【答案】C
【知识点】液化及液化放热；内能的概念；热传递改变物体内能；分子热运动
【解析】【解答】A．煮粽子时，粽子吸收水的热量即通过热传递改变内能，A不符合题意；
B．“白气”是热的水蒸气遇到冷空气液化形成的小水珠，B不符合题意；
C．煮粽子时，粽叶飘香是扩散现象，说明分子在不停地做无规则运动，C符合题意；
D．一切物体在任何情况下都有内能，D不符合题意。
故答案为：C。

【分析】热传递改变内能的实质是能量的转移，即热量从高温物体转移到低温物体或从一个物体的高温部分转移到低温部分；物质从气态变为液态的过程叫液化；香味是分子在不停的做无规则运动的结果，属于扩散现象；一切物体在任何情况下都有内能。

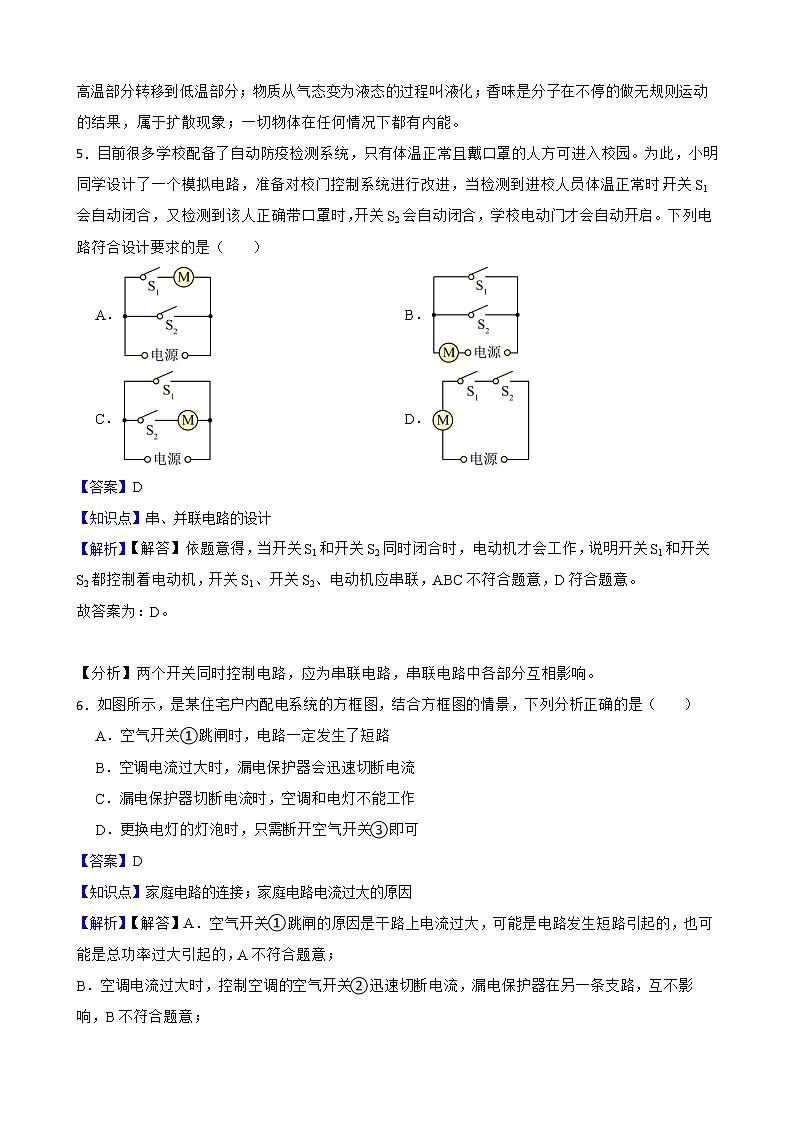

5．目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（　　）
A． B．
C． D．
【答案】D
【知识点】串、并联电路的设计
【解析】【解答】依题意得，当开关S1和开关S2同时闭合时，电动机才会工作，说明开关S1和开关S2都控制着电动机，开关S1、开关S2、电动机应串联，ABC不符合题意，D符合题意。
故答案为：D。

【分析】两个开关同时控制电路，应为串联电路，串联电路中各部分互相影响。
6．如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是（　　）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可
【答案】D
【知识点】家庭电路的连接；家庭电路电流过大的原因
【解析】【解答】A．空气开关①跳闸的原因是干路上电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，A不符合题意；
B．空调电流过大时，控制空调的空气开关②迅速切断电流，漏电保护器在另一条支路，互不影响，B不符合题意；
C．漏电保护器切断电流时，插座不能工作，空调和电灯与插座并联在另外的支路，互不影响，空调和电灯可以正常工作，C不符合题意；
D．更换电灯的灯泡时，只需断开控制灯泡的空气开关③即可，防止发生触电事故，D符合题意。
故答案为：D。

【分析】家庭电路中，干路上电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的；漏电保护器只控制其所在支路；并联电路互不影响；更换电灯的灯泡时，只需断开控制灯泡的空气开关。
7．2022年2月4日至20日在北京市和张家口市联合举行了第24届冬奥会。如图所示，是中国女子冰壶队比赛的情景。下列说法中正确的是（　　）
A．运动员将冰壶推出后，冰壶能在冰面上继续滑行，说明力是维持物体运动状态的原因
B．运动员不停地刷冰面，是为增大冰壶与冰面的摩擦力
C．运动员推冰壶时，手对冰壶的推力和冰壶的重力是一对平衡力
D．静止在水平冰面上的冰壶，受到冰面的支持力和冰壶的重力是一对平衡力
【答案】D
【知识点】二力平衡的条件及其应用；平衡力的辨别；力与运动的关系；增大或减小摩擦的方法
【解析】【解答】A．运动员将冰壶推出后，冰壶由于具有惯性能在冰面上继续滑行，最终在摩擦力的作用下停下来，A不符合题意；
B．运动员不停地刷冰面，是通过做功的方式增大冰块内能，冰块温度升高后会熔化成水，是为减小冰壶与冰面的摩擦力，B不符合题意；
C．运动员推冰壶时，手对冰壶的推力在水平方向，冰壶的重力竖直向下，方向不是在同一直线，故不是一对平衡力，C不符合题意；
D．静止在水平冰面上的冰壶，受到冰面的支持力和冰壶的重力大小相等、方向相反、作用在同一物体上、作用在同一直线上，是一对平衡力，D符合题意。
故答案为：D。

【分析】物体保持原来运动状态不变的性质叫做惯性；减小接触面粗糙程度可以减小摩擦；作用在同一物体上的两个力，如果大小相等、方向相反、并且在同一直线上，则这两个力二力平衡。
8．如图所示，电源电压为4.5V保持不变，电压表的量程为0∼3V，电流表的量程为0∼0.6A，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（　　）
A．小灯泡的电阻为2Ω
B．电流表的示数变化范围是0.15∼0.5A
C．滑动变阻器允许调节的阻值范围是5∼25Ω
D．电路消耗的最大总功率为2.7W
【答案】B
【知识点】欧姆定律及其应用；电路的动态分析；电功计算公式的应用
【解析】【解答】如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量串联电路中的电流；
A．灯泡标有“2.5V 1.25W”字样，则灯泡的电阻为RL=U2P额=(2.5V)21.25W=5Ω
A不符合题意；
B．当滑动变阻器接入阻值最大时，电路中电流最小，此时电路中的最大电阻为R最大=R滑大+RL=25Ω+5Ω=30Ω
此时电路中的最小电流为：I小=UR最大=4.5V30Ω=0.15A
在保证电路安全的情况下，灯泡两端的电压不能超过额定电压，此时电路中的电流最大，最大电流为IL=PU=1.25W2.5V=0.5A
电流表的示数变化范围是0.15∼0.5A，B符合题意；
C．当滑动变阻器接入阻值最大时，电路中电流最小，滑动变阻器允许调节的最大阻值为25Ω；电路中电流最大时，滑动变阻器的最小值R最小=U−ULIL=4.5V−2.5V0.5A=4Ω
滑动变阻器允许调节的阻值范围是4∼25Ω，C不符合题意。
D．电源电压不变，电路中电流最大时，电路消耗的总功率最大，最大功率为P大=UIL=4.5V×0.5A=2.25W
D不符合题意。
故答案为：B。

【分析】判断滑片移动时，电阻的变化，根据串联电路特点及欧姆定律公式、电功率公式P＝UI进行解答。
二、填空题
9．2022年6月3日，赛龙舟文化风采展示活动在镇远古城举办，活动紧扣传统文化传承，内容丰富多彩，活动现场直播是通过　 　波来将信息传递给全州各地电视机前观众们的。如图所示是某队比赛时的情景，现场观众能从不同角度看到本身不发光的龙舟队，这是由光发生　 　的缘故；运动员们用船桨奋力向后划水，龙舟猛向前行，这说明力的作用是　 　的。
【答案】电磁；漫发射；相互
【知识点】镜面反射与漫反射；力作用的相互性；电磁波在日常生活中的应用
【解析】【解答】电磁波可以在真空中传播，赛龙舟文化风采展示活动现场直播是通过电磁波来将信息传递给全州各地电视机前观众们的。
现场观众能从不同角度看到本身不发光的龙舟队，这是由光发生漫反射的缘故。龙舟反射的光射向四面八方，进入不同位置的观众眼中，观众看到比赛。
运动员们用船桨奋力向后划水，船桨给水向后的推力，龙舟受到水向前的推力，使龙舟猛向前行，这说明力的作用是相互的。

【分析】电磁波可以在真空中传播；光射向四面八方的反射属于漫反射；物体间力的作用是相互的。
10．如图所示，“歼31”是我国自主研发具有隐形功能的一种四代战机。飞行时，以　 　（填“地面”或“飞机”）为参照物，飞行员是静止的；飞机能够升空，是因为机翼上方的空气流速比下方的　 　（填“快”或“慢”），从而产生了较大的升力。
【答案】飞机；快
【知识点】流体压强与流速的关系；参照物及其选择
【解析】【解答】“歼31”是我国自主研发具有隐形功能的一种四代战机。飞行时，以飞机为参照物，飞行员与飞机的位置不发生变化，所以飞行员是静止的；
飞机能够升空，是因为机翼上方的空气流速比下方的快，当空气流速越快，压强越小，所以机翼上方压强小，而机翼下方压强大，此压强差产生升力。

【分析】坐在飞机上的人相对飞机没有位置变化，是静止的，流体在流速大的地方压强小，使飞机获得升力。
11．某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会　 　（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为　 　J，这些热量能使　 　kg（结果保留两位小数）的水温度升高5℃。[c水=4.2×103J/（kg⋅℃）]
【答案】减小；1.1×104J；0.52kg
【知识点】热量的计算；欧姆定律及其应用；电功与热量的综合计算
【解析】【解答】控制电路的电磁继电器主要是利用了电流的磁效应，手伸向出风口时，衔铁要被吸下，工作电路开始工作，说明电路中的电流增大导致电磁铁的磁性增强，电源电压一定，由I=UR可知，R的阻值会减小。
工作电路中的加热电阻丝与电动机并联，加热电阻两端电压为电源电压，则加热电阻产生的热量为Q=W=U2tR加热=(220V)2×10s44Ω=1.1×104J
水的质量为m=Qc水Δt=1.1×104J4.2×103J/（kg⋅℃）×5℃≈0.52kg

【分析】根据公式I=UR判断电阻的变化；根据公式Q=W=U2tR加热，可求出电阻产生的热量；根据公式m=Qc水Δt，可求出水的质量。
12．2021年10月20日，中国“人造太阳”一大型核实验装置“东方超环”（EAST）取得重大突破，创造了世界新纪录，在上亿摄氏度的高温状态下，物质呈现等离子态，它们可以被磁场约束。“人造太阳”是氢原子核在超高温条件下发生　 　（选填：“裂变”或“聚变”）释放出巨大的核能。太阳能安全、清洁，它属于　 　（选填：“可”或“不可”）再生能源。
【答案】聚变；可
【知识点】能源及其分类；核聚变
【解析】【解答】氢原子核由质子和中子构成，“人造太阳”利用氢原子核在超高温下发生聚变，获得巨大核能；太阳能可以源源不断的获得，取之不尽用之不竭，属于可再生能源。
【分析】“人造太阳”属于核聚变；太阳能可以源源不断的获得，取之不尽用之不竭，属于可再生能源。
13．2022年2月27日11时许，伴随着一阵山呼海啸般的巨响，长征八号遥二运载火箭搭载着22颗卫星，在我国文昌航天发射场一飞冲天，创造了我国“一箭多星”即单次发射卫星数量最多的纪录，由此开启了我国新的共享火箭“拼车模式”。火箭发动机做功把燃料燃烧的内能转化为　 　能，若该燃料的热值为1.4×108J/kg，则完全燃烧500g该燃料放出的热量是　 　J。
【答案】机械；7×107J
【知识点】燃料的热值；有关热机的计算；能量的转化或转移
【解析】【解答】火箭发动机做功给火箭提供动力，使火箭加速上升，机械能增加，增加的机械能是由燃料的内能转化而来，故火箭发动机做功把燃料燃烧的内能转化为机械能。
完全燃烧500g该燃料放出的热量是Q放=mq=0.5kg×1.4×108J/kg=7×107J

【分析】火箭发动机做功把燃料燃烧的内能转化为机械能；根据公式Q放＝mq，可求出燃料放出的热量。
14．如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1=　 　V，R2=　 　Ω；当断开开关S，闭合S1、S2时，则电流表的示数为　 　A。
【答案】3；30；1.6
【知识点】串联电路和并联电路的辨别；欧姆定律及其应用
【解析】【解答】如图，只闭合开关S时，两个电阻串联，电流表测电路中的电流，电流表的示数为0.3A，则R1两端的电压U1=IR1=0.3A×10Ω=3V
R2两端的电压U2=U−U1=12V−3V=9V
R2的电阻值R2=U2I=9V03A=30Ω
当断开开关S，闭合S1、S2时，两个电阻并联，电流表测干路中的电流，则电流表的示数为I=UR1+UR2=12V10Ω+12V30Ω=1.6A

【分析】根据欧姆定律公式，结合串并联电路电流、电压关系进行计算。
三、作图题
15．如图所示，请分别画出AB的入射光线和CO的折射光线。
【答案】解：如图所示
【知识点】透镜的光路图
【解析】【解答】根据凹透镜的三条特殊光线可知，延长线过凹透镜另一侧焦点的光线经凹透镜折射后，将平行于主光轴；过凹透镜光心的光线经凹透镜折射后，传播方向不变，据此完成AB的入射光线和CO的折射光线，如图所示：

【分析】凹透镜的三条特殊光线： 1、过光心的光线经透镜后传播方向不改变；2、平行于主光轴的光线，经凹透镜后向外发散，但其反向延长线必过焦点；3、射向异侧焦点的光线经凹透镜后平行于主光轴射出。
16．如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A所受重力的示意图。
【答案】解：如图所示
【知识点】重力示意图；杠杆中最小力的问题
【解析】【解答】重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，即为物体所受重力的示意图；由杠杆平衡条件F1L1=F2L2
可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在B点，则OB为最长的动力臂，因此连接OB，过B点作垂直于OB向上的力，即为最小动力F的示意图，如图所示：

【分析】重力的方向竖直向下；在阻力和阻力臂的乘积一定时，动力臂越长，动力越小。
17．闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。
【答案】解：如图所示
【知识点】磁现象；安培定则
【解析】【解答】如图，小磁针N极远离电磁铁，根据同名磁极相互排斥，异名磁极相互吸引可知，电磁铁的右端为N极，左端为S极；在磁体的外部磁感线从N极出发回到S极 ，故磁感线上的方向时从右侧指向左侧。用右手握住螺线管，大拇指指向电磁铁的N极，四指环绕的方向即为电流方向，电流从右侧流入，左侧流出，右端为电源正极，左端为电源的负极，如图

【分析】根据同名磁极相互排斥，异名磁极相互吸引及安培定则进行解答。
四、实验题
18．在“探究阻力对物体运动的影响”的实验中，让小车每次从斜面顶端处由静止自由滑下，改变水平面的粗糙程度，测量小车在水平面上滑行的距离，结果记录在下表中。
接触面
毛巾
棉布
木板
小车受到的阻力大小
大
较大
小
小车运动的距离s/cm
18.30
26.83
　
（1）每次实验均让小车从斜面顶端由静止自由下滑，自的是使小车在水平面上开始滑行时获得的速度大小　 　（选填：“相等”或“不相等”）；本实验是通过观察小车在水平面上运动的距离来判断阻力对物体运动的影响，这种研究问题的方法叫　 　法；
（2）第三次实验中，小车在水平木板上滑行后，停下来的位置如图所示，读出小车在木板上滑行的距离并填写在上面表中相应空格处　 　；
（3）分析表中内容可知：水平面越光滑，小车受到的阻力越小，前进的距离就越　 　。
【答案】（1）相等；转换
（2）32.50
（3）远
【知识点】阻力对物体运动影响的探究实验
【解析】【解答】（1）每次实验均让小车从斜面顶端由静止自由下滑，由于斜面的状况和小车的状况不变，小车每次到达水平面时的速度大小相等，满足控制变量法的要求。
实验通过观察小车在水平面上运动的距离来判断阻力对物体运动的影响，小车运动的越远，说明阻力越小，这种研究问题的方法叫转换法，把看不到的阻力大小转换为看得到的运动距离。
（2）小车有一定的长度，可以读车头对应的刻度变化，也可以读车尾对应的刻度变化；小车的车尾从零刻度开始运动，静止时车尾到达32.50cm，所以小车运动的距离是32.50cm。
（3）由表中数据可知，接触面的粗糙程度影响摩擦力的大小，接触面越光滑，摩擦力就越小，小车受到的阻力越小，小车运动的距离越远。

【分析】（1）每次实验均让小车从斜面顶端由静止自由下滑，小车每次到达水平面时的速度大小相等，满足控制变量法的要求； 物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
（2）根据刻度尺分度值及对应刻度读数填空即可；
（3）小车受到的阻力越小，小车运动的距离越远。
19．严在“探究冰熔化时温度的变化规律”的实验中，实验装置如图甲所示。
（1）实验时应将　 　（选填：“碎冰”或“整块冰”）放入图甲装置试管中，将试管放入装有水的烧杯中加热的优点是使冰　 　，便于观察试管中冰的状态变化；
（2）观察图乙，温度计的示数为　 　℃；
（3）某同学根据记录的数据绘制了冰熔化时温度随时间变化的图像（如图丙所示），由图像可知：冰属于　 　（选填：“晶体”或“非品体”）。
【答案】（1）碎冰；均匀受热
（2）-3
（3）晶体
【知识点】熔化和凝固的探究实验
【解析】【解答】（1）为了减小熔化时间，实验时应将碎冰放入图甲装置试管中；将试管放入装有水的烧杯中加热是水浴法加热，冰块受热更均匀，便于观察试管中冰的状态变化和记录冰熔化过程中的温度变化。
(2)由图乙可知，温度计的分度值为1℃，且液柱液面在零摄氏度以下，故此时温度计的示数为 -3℃。
(3)由图丙可知，2∼5min时，吸收热量，冰的温度不变，处于熔化过程，因此冰有固定的熔点，属干晶体。

【分析】（1）碎冰可以减小熔化时间；水浴法加热的优点是可以使试管内物体均匀受热；
（2）根据温度计分度值及对应刻度读数即可；
（3）有固定熔点的固体属于晶体。
20．一次周末，小红同学与家人一起到剑河游玩，苗族姑娘们用银饰把自己装扮得十分光彩夺目（如图所示），顿时吸引了她的眼球。她很想知道银饰物是空心还是实心的，于是在商店买下了与银饰物相同的一片银叶，回校后组织实验小组利用如图所示的装置进行验证。（注：银的密度为10.5g/cm3）
（1）小红将天平放在水平台上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向　 　（选填：“右”或“左”）调，才能使天平横梁水平平衡。
（2）将银叶放在天平左盘，用镊子向右盘加减砝码，天平平衡时，所用砝码和游码在标尺上的位置如图乙所示，则银叶的质量是　 　g。
（3）用量筒和水测量银叶的体积如图丙所示（细线体积忽略不计），银叶的体积为　 　cm3。
（4）根据以上测量数据，算出银叶的密度为　 　kg/cm3，由此判断该银叶是　 　（选填：“空心”或“实心”）的。
【答案】（1）右
（2）39.2
（3）10
（4）3.92×103；空心
【知识点】固体密度的测量
【解析】【解答】（1）指针位置如图甲所示向左偏转，说明左盘较重，此时应将平衡螺母向右调。
（2）由乙图读数可知银叶的质量是39.2g。
（3）由丙图可知，放入银叶之前水的体积是50mL，放入银叶后水银叶的总体积是60mL，说明银叶的体积为10cm3。
（4）银叶的密度为ρ银叶=m银叶V银叶=39.2g10cm3=3.92g/cm3=3.92×103kg/m3
由于ρ银叶=3.92g/cm3<10.5g/cm3
所以该银叶是空心的。

【分析】（1）调节天平平衡方法：左偏右调，右偏左调；
（2）天平读数原则：砝码加游码；
（3）根据量筒分度值及对应刻度读出体积，然后作差；
（4）根据密度公式 ，求出密度，然后与银的实际密度相比较。
21．小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。
（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是　 　；
（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到下面的表格中　 　，根据表中数据可归纳得出结论：　 　；
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
　
0.40
0.50
0.60
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向　 　（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于　 　V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：　 　；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻　 　（填连接方式）在电路中就可以顺利完成实验。
【答案】（1）
（2）定值电阻断路
（3）0.30；电阻一定时，电流跟电压成正比
（4）右；1.2；在电压一定时，电流跟电阻成反比；串联
【知识点】探究电流与电压、电阻的关系实验
【解析】【解答】（1）要求滑片P向右滑动时，电流表的示数变小，即滑动变阻器接入电路的阻值变大，所以，应把滑动变阻器的左下接线柱接入电路，电路连接如图：
（2）电流表无示数，说明可能断路了，电压表有示数，则电压表和电源形成的回路没有断路，所以是定值电阻发生了断路。
（3）电流表的量程为0~0.6A，分度值为0.02A，该示数为0.30A。
根据表中数据可知，电压与电流的比值不变，所以，可得结论：电阻一定时，电流跟电压成正比。
（4）①原来接入的电阻为5Ω，电压表示数为1V，即UR=1V，由串联分压可知
U滑=U总-UR=3V-1V=2V
由于串联电路中，各串联导体起分担电压的作用，电压之比等于电阻之比URU滑=RR滑=5Ω10Ω=10Ω20Ω=1V2V=12
所以接下来用10Ω的电阻替换原电阻，应将滑片向右滑动，使电压表示数仍为1V，记录电流表示数。
②当将20Ω的电阻接入电路进行实验时URU滑=RR滑=20Ω40Ω=1V2V=12
滑动变阻器需要40Ω，才能控制定值电阻两端的电压为1V，此实验中滑动变阻器的规格是“30Ω2A”，所以不能完成实验。把滑动变阻器的最大阻值30Ω接入电路时，定值电阻两端的电压即为电压表的预设最小电压。把滑动变阻器的最大阻值30Ω接入电路时，电路中的电流最小为I最小=UR+R滑=3V20Ω+30Ω=0.06A
电压表的预设最小电压为U最小=I最小R=0.06A×20Ω=1.2V
根据图像可知，电流跟电阻的乘积不变，得到的实验结论：在电压一定时，电流跟电阻成反比。
当将20Ω的电阻接入电路进行实验时URU滑=RR滑=20Ω40Ω=1V2V=12
滑动变阻器的最大阻值是30Ω，可以把10Ω或15Ω的电阻串联接入电路，也是可以完成实验的。

【分析】（1）根据题干要求，应把滑动变阻器的左下接线柱串联接入电路；
（2） 电流表无示数，电压表有示数，则与电压表并联部分断路；
（3）根据电流表量程及分度值，看准对应刻度进行读数；电阻一定时，电流跟电压成正比；
（4）根据欧姆定律及串联电路特点，判断滑动变阻器的移动，电压电压的计算及连接方式的辨别；在电压一定时，电流跟电阻成反比。
五、简答题
22．北京时间2022年6月5日10时44分07秒，搭载神舟十四号载人飞船的长征二号运载火箭在酒泉卫星发射中心点火发射，约577秒后，神舟十四号载人飞船与火箭成功分离，进入预定轨道，飞行乘组状态良好，发射取得圆满成功。这次飞船又“进化”了！轨道舱壳体结构使用质量轻、超塑性、超韧性和超强耐腐蚀铝合金材料，还给飞船穿了套“温控外衣”——低吸收、低发射型热控涂层，别看它薄，它可以保护飞船减少温度变化的影响，再大的温差也不怕，并且十分耐高温，它主要是应用在飞船的轨道舱和推进舱上。返回舱上的隔热层主要依赖蜂窝增强低密度烧蚀材料，其外面还有一层防烧蚀涂层，能抵御返回舱闯入大气层时产生的高温。如图所示，火箭点火升空时，降温系统向发射塔喷酒大量的水，顿时周围“白气”滚滚。
请根据以上信息，提出两个与物理知识相关的问题，并做简要的回答。（不得与示例重复）
示例：为什么“温控外衣”十分耐高温？ 回答：因为它的熔点高。
问题1：　 　；回答1：　 　。
问题2：　 　；回答2：　 　。
【答案】为什么发射塔周围“白气”滚滚；发生了液化现象；神舟十四号载人飞船进入预定轨道后，运动状态变化吗；运动状态变化
【知识点】液化及液化放热；力与运动的关系
【解析】【解答】问题1：火箭点火升空时，降温系统向发射塔喷洒大量的水，为什么顿时周围“白气”滚滚；回答1：降温系统向发射塔喷洒大量的水，高温气体遇冷液化形成白气。
问题2：神舟十四号载人飞船与火箭成功分离，进入预定轨道，运动状态还发生改变吗；回答2：神舟十四号载人飞船进入预定轨道后，运动方向时刻在变，所以运动状态发生变化。

【分析】物质从气态变为液态的过程叫液化；运动方向的改变属于运动状态发生变化。
六、计算题
23．据新华社报道，5月31日上午，贵阳至黄平高速公路全线通车。贵黄高速的通车，将极大地方便沿线群众出行，提升贵阳市、黔南州、黔东南州至长江三角洲、长株潭城市群通道运输能力，对完善全省高速公路网络、推动沿线资源开发、振兴乡村经济提供强有力的交通支撑。贵黄高速主线全长120.6公里，设计时速100公里。周末，小明与他爸爸从黄平开着小汽车到贵阳游玩，人和车的总质量为1.5t，四轮与地面接触总面积为200cm2。若小汽车在行驶过程中受到的阻力是人和车总重力的0.04倍（取g=10N/kg），求：
（1）因车发生故障，当车停在水平的应急道上（人未下车）时，车对水平地面的压强；
（2）若该车在某平直路段以72km/h的速度匀速行驶了25s，此过程小汽车牵引力的功率。
【答案】（1）解：汽车和人的总质量m=1.5t=1.5×103kg
汽车和人对地面的压力等于人和车的总重力F=G=mg=1.5×103kg×10N/kg=1.5×104N
汽车静止时对地面的压强p=FS=1.5×104N200×10−4m2=7.5×105Pa
答：汽车静止在水平地面时对地面的压强为7.5x10 Pa；
（2）解：车在某平直路段匀速行驶，牵引力等于摩擦阻力F=f=0.04G=0.04×1.5×104N=600N
此过程小汽车牵引力的功W=Fs=600N×723.6m/s×25s=3×105J
汽车牵引力做功的功率 P=Wt=3×105J25s=1.2×104W
答：此过程中汽车牵引力所做的功2.4×104W。
【知识点】功率计算公式的应用；重力及其大小的计算；压力及重力与压力的区别；压强的大小及其计算；功的计算及应用
【解析】【分析】（1）根据重力公式G＝mg求出物体重力，水平面上压力等于重力，根据公式p=FS，可求出 车对水平地面的压强；
（2）先根据功的公式W＝Fs求出功，根据公式P=Wt， 小汽车牵引力的功率。
24．如图甲所示，是芳芳家新买的一款多功能电饭煲，乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关。已知R2=800Ω，多功能电饭煲的主要部分参数如下表所示。求：
品名
多功能电饭煲
额定电压
220V
频率
50Hz
加热档功率
605W
保温档功率
　
（1）电饭煲正常工作时，电阻R1的阻值；
（2）正常工作的电饭煲处于保温状态时，保温档的功率；
（3）芳芳想了解家里电路的实际电压，她将家里的其他用电器都关闭，只让电饭煲在加热档工作，观察到家里标有“3000revs/(kW⋅h) ”字样的电能表铝盘2min转过50转，则她家的实际电压。
【答案】（1）解：由电路图可知，当开关S和S1都闭合时，电路为R1的简单电路，当只闭合开关S、断开S1时，电路为R1与R2串联，根据P=U2R可知，当开关S和S1都闭合时，电路
中总电阻最小，电饭煲的功率较大，此时为加热挡；当只闭合开关S、断开S1时，电路中的电阻较大，电饭煲功率较小，此时为保温挡；电饭煲正常工作时，即加热档时电阻R1的阻值R1=U2P=(220V)2605W=80Ω
答：电饭煲正常工作时，电阻R1的阻值80Ω；
（2）解：当只闭合开关S、断开S1时，R1与R2串联，电路中的电阻较大，电饭煲功率较小，此时为保温挡；正常工作的电饭煲处于保温状态时，保温档的功率P′=U2R1+R2=(220V)280Ω+800Ω=55W
答：正常工作的电饭煲处于保温状态时，保温档的功率为55W；
（3）解：标有“3000revs/(kW⋅h) ”字样的电能表铝盘2min转过50转，消耗的电能W=503000×3.6×106J=6×104J
电路消耗的功率P″=Wt=6×104J2×60s=500W
她家的实际电压U=P″R1=500W×80Ω=200V
答：家里标有“3000revs/(kW⋅h) ”字样的电能表铝盘2min转过50转，则她家的实际电压200V。
【知识点】电功计算公式的应用；电功率的计算
【解析】【分析】（1）理清电路连接情况，根据公式P=U2R，可求出电饭煲正常工作时，电阻R1的阻值；
（2）根据公式P=U2R，可求出保温档的功率 ；
（3）先根据电能表参数及实际转数求出电能，再利用公式 求出功率，最后根据U=PR，求出实际电压。
25．如图所示，是某工作队用滑轮组从水中打捞正方体物体M的情景。物体M的棱长为1m，密度为2.8×103kg/m3，用7500N的拉力F将物体M以0.5m/s的速度匀速提升2m。忽略绳重、绳与滑轮的摩擦和滑轮与轴的摩擦。（ρ水=1.0×103kg/m3，g取10N/kg）求：
（1）物体M上升后，还未露出水面时受到的浮力；
（2）物体M上表面在水面下0.2m时，它的下表面受到水的压力；
（3）物体M上升后，在未露出水面前，此滑轮组的机械效率。
【答案】（1）解：物体还未露出水面时，排开液体体积V排=V物=1m×1m×1m=1m3
还未露出水面时受到的浮力F浮=ρ液gV排=1×103kg/m3×10N/kg×1m3=1×104N
答：还未露出水面时受到的浮力为1×104N；
（2）解：物体M上表面在水面下0.2m时，它的下表面处水的深度h=1m+0.2m=1.2m
它的下表面受到水的压强p=ρ水gh=1×103kg/m3×10N/kg×1.2m=1.2×104Pa
它的下表面受到水的压力F压=pS=1.2×104Pa×(1m×1m)=1.2×104N
答：它的下表面受到水的压力为1.2×104N；
（3）解：物体M的重力G=mg=ρ物gV物=2.8×103kg/m3×10N/kg×1m3=2.8×104N
此滑轮组的机械效率η=W有W总=(G−F浮)hF拉nh=G−F浮nF拉=2.8×104N−1×104N3×7500N=80%
答：此滑轮组的机械效率为80%。
【知识点】重力及其大小的计算；压强的大小及其计算；液体压强的计算；阿基米德原理；滑轮（组）的机械效率
【解析】【分析】（1）想根据体积公式求出体积，再根据F浮＝ρ液gV排求出浮力大小；
（2）先根据公式p=ρgh求出压强，再根据公式F＝pS求出压力大小；
（3）先根据G＝mg求出重力，再根据公式η=W有W总=G-F浮hF拉nh=G-F浮F拉n，求出滑轮组的机械效率。
